【化工行业标准(HG)】 常压快开手孔.附图

常压快开手孔
2153395

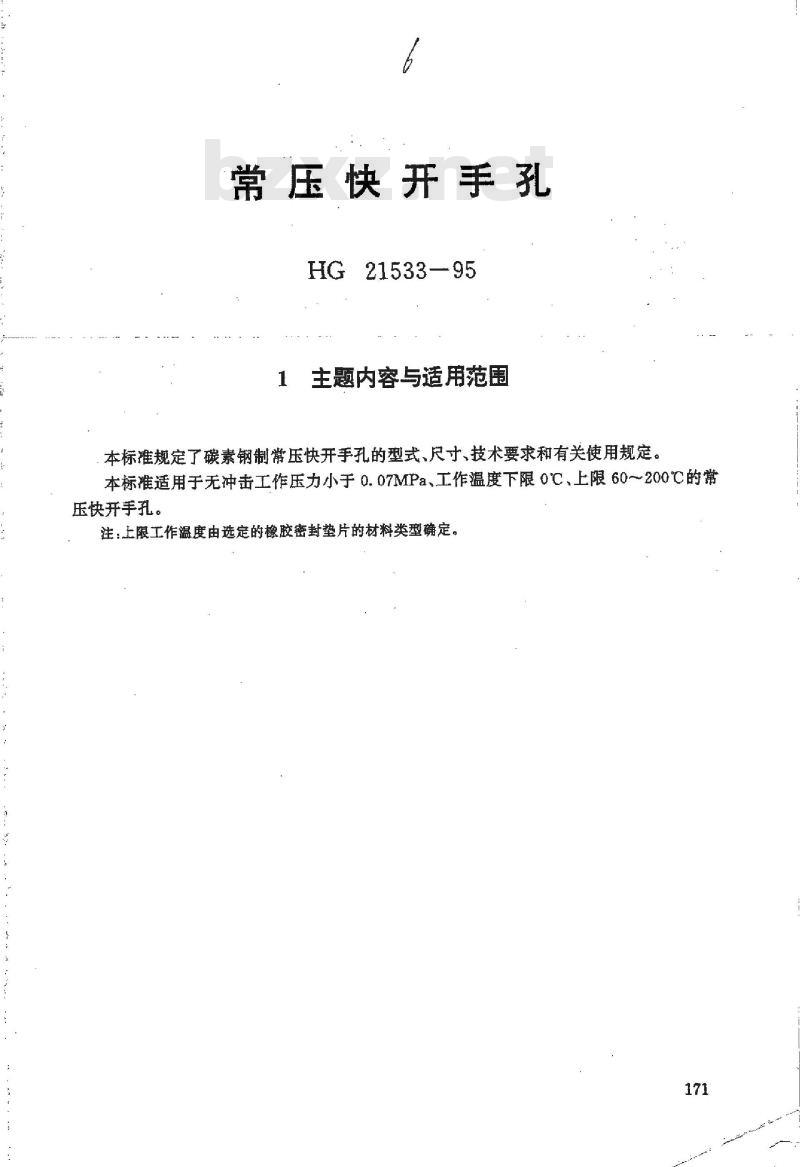

主题内容与适用范围
本标准规定了碳素钢制常压快开手孔的型式、尺寸、技术要求和有关使用规定，本标准适用于无冲击工作压力小于0.07MPa、工作温度下限0℃、上限60～200℃的常压快开手孔。
注：土限工作温度由选定的橡胶密封垫片的材料类型确定。171
GB880-86
GB 91—86
HG21514—95
《带孔销》www.bzxz.net
《平垫圈一A级》
《开口销》

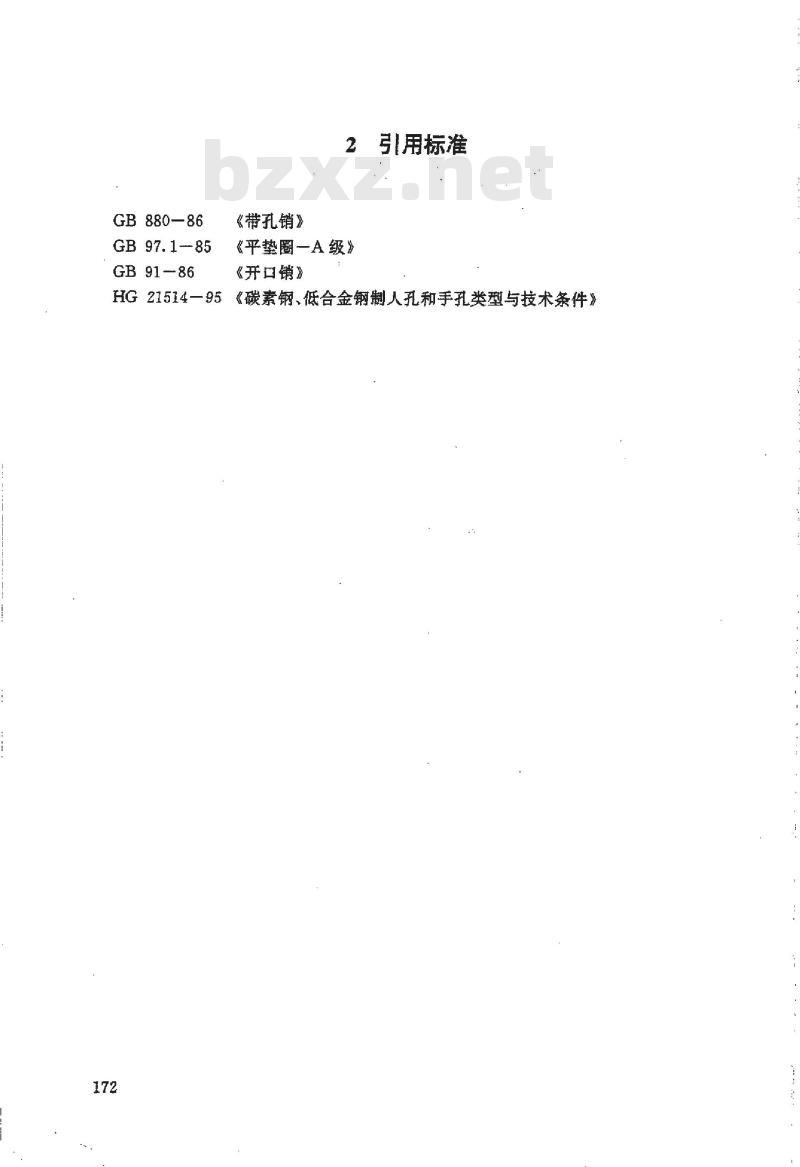

引用标准
《碳素钢、低合金钢制人孔和手孔类型与技术条件》型式和尺寸

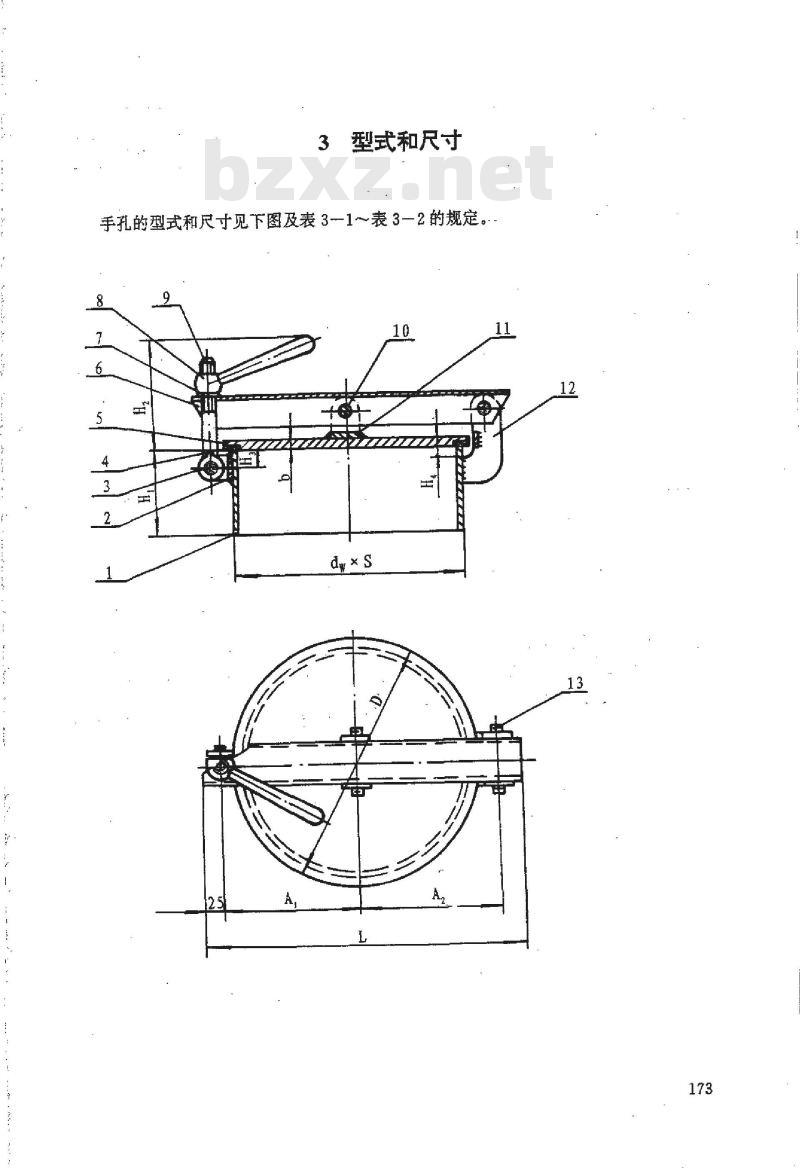

手孔的型式和尺寸见下图及表3—1～表3—2的规定10
标准号
GB 880-86
GB 97.185
GB 880-86
GB 9186
销14×45
垫片8=4
垫圈16
活节螺栓M16X130
销16×85
销4×24

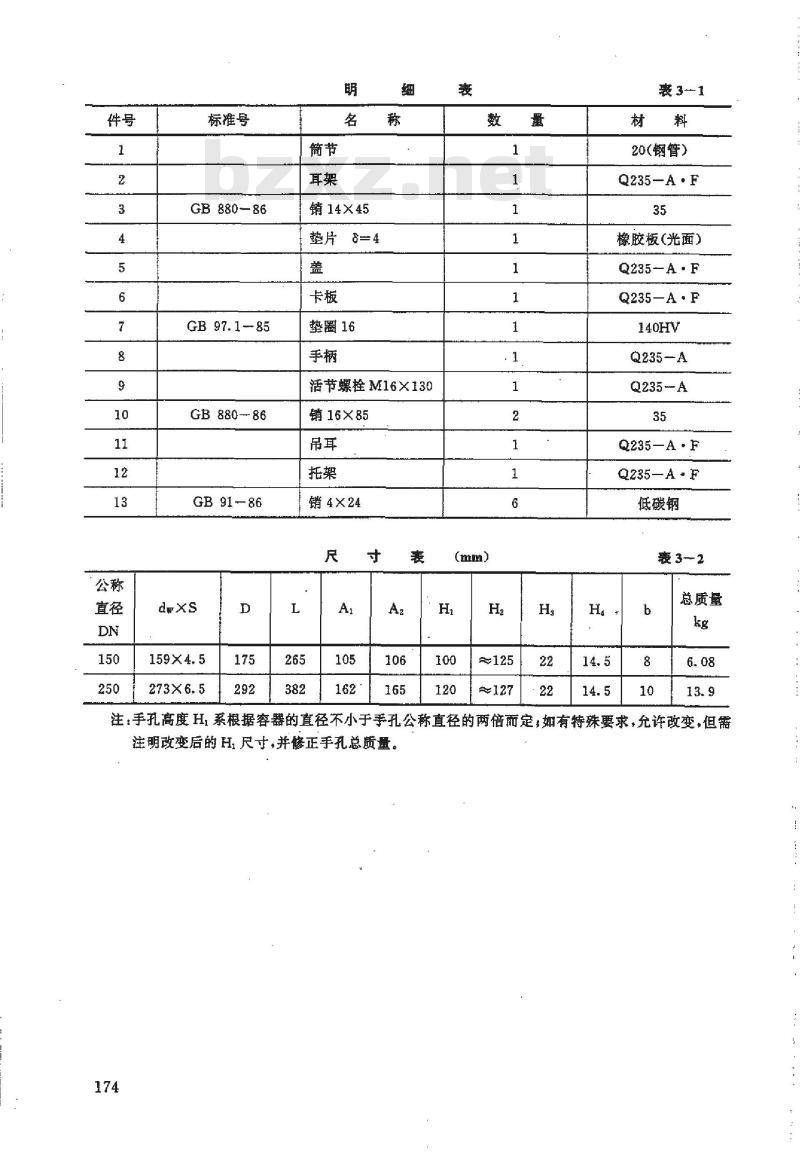

表3—1
20（钢管）
Q235-A·F
橡胶板（光面）
Q235-A·F
Q235-A·F
Q235-A
Q235-A
Q235-—A·F
Q235—A-F
低碳钢
表3-2
总质量
注：手孔高度H系根据容器的直径不小于手孔公称直径的两倍而定：如有特殊要求，允许改变，但需注明改变后的H尺寸，并修正手孔总质量。174

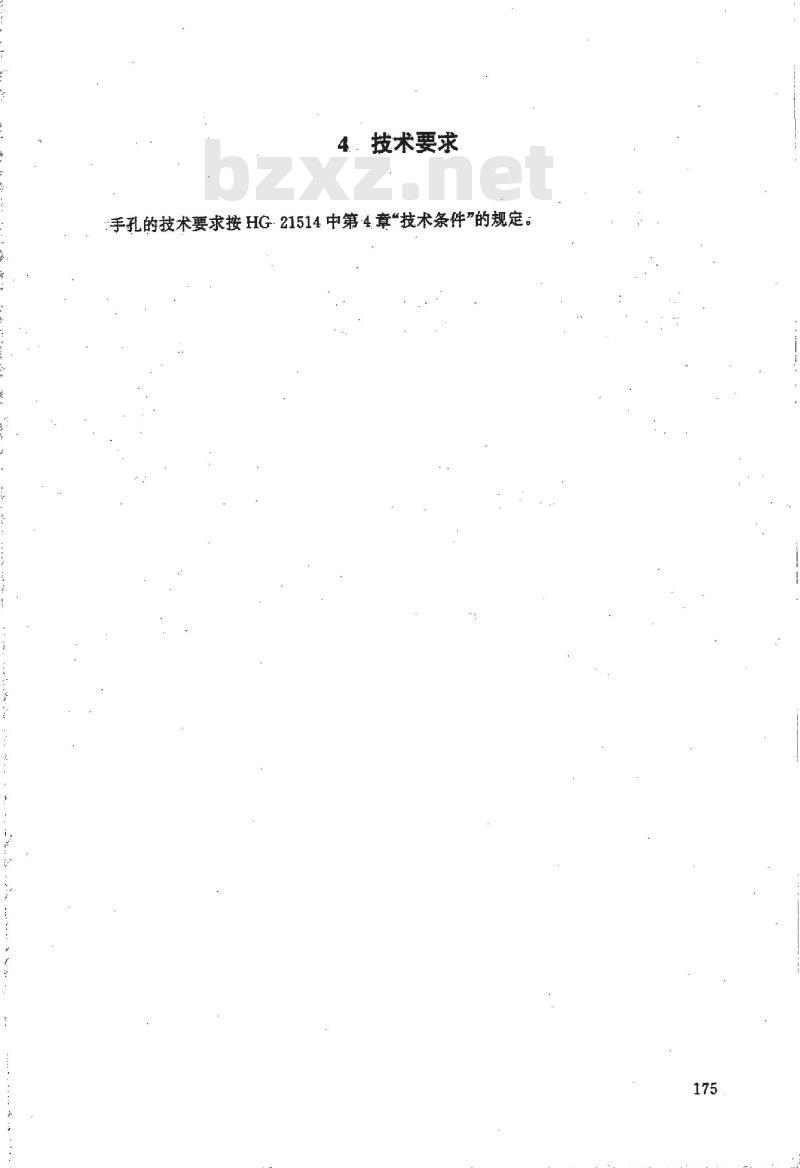

技术要求
：手孔的技术要求按HG.21514中第·4.章“技术条件”的规定。175
标记示例
公称直径DN250、H1120、采用2709耐酸、碱橡胶板垫片的常压快开手孔，其规定标记符号为：
手孔(R·A—2709)250HG21533—95H1一140(非标准尺寸)的上例手孔，其规定标记符号为：手孔（R·A—2709）250H1=140HG21533-95176
附加说明
本标准提出单位、主编单位
和主要起草人
化工部设备设计技术中心站
提出单位，1
主编单位：中国天辰化学工程公司沈鹏飞
主要起草人：李文任
赵承和
