【化工行业标准(HG)】 带颈平焊法兰手孔.附图

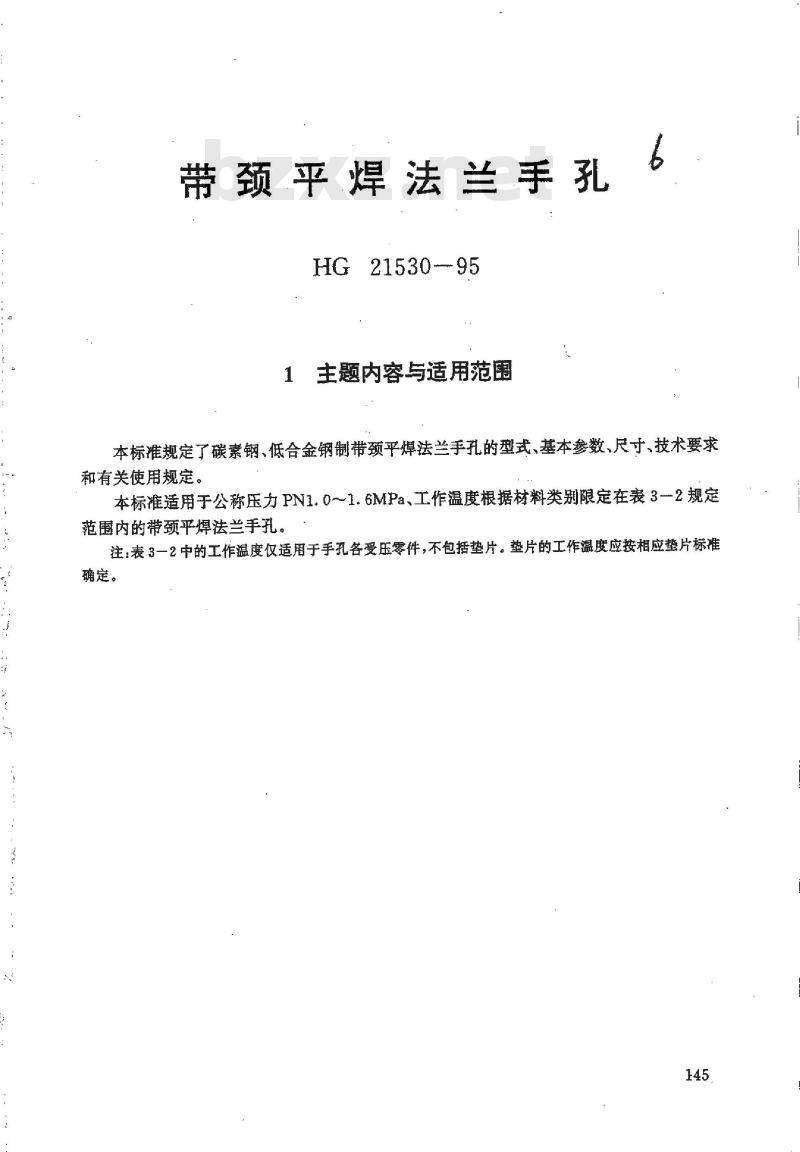

带颈平焊法兰手孔
HG21530-95
主题内容与适用范围
本标准规定了碳素钢、低合金钢制带颈平焊法兰手孔的型式、基本参数、尺寸、技术要求和有关使用规定。
本标准适用于公称压力PN1.0～1.6MPa、工作温度根据材料类别限定在表3—2规定范圖内的带颈平焊法兰手孔。
注：表3一2中的工作温度仅适用于手丸各受压零件，不包括垫片。垫片的工作温度应按相应垫片标准确定。
HGJ 46--91
HGJ 47--91
HGJ 48—91
HGJ 61-91
HGJ 62-91
HGJ 63—91
HGJ 69-91
HGJ 70—91
HG 71-91
HGJ 75-91
HG 21514--95

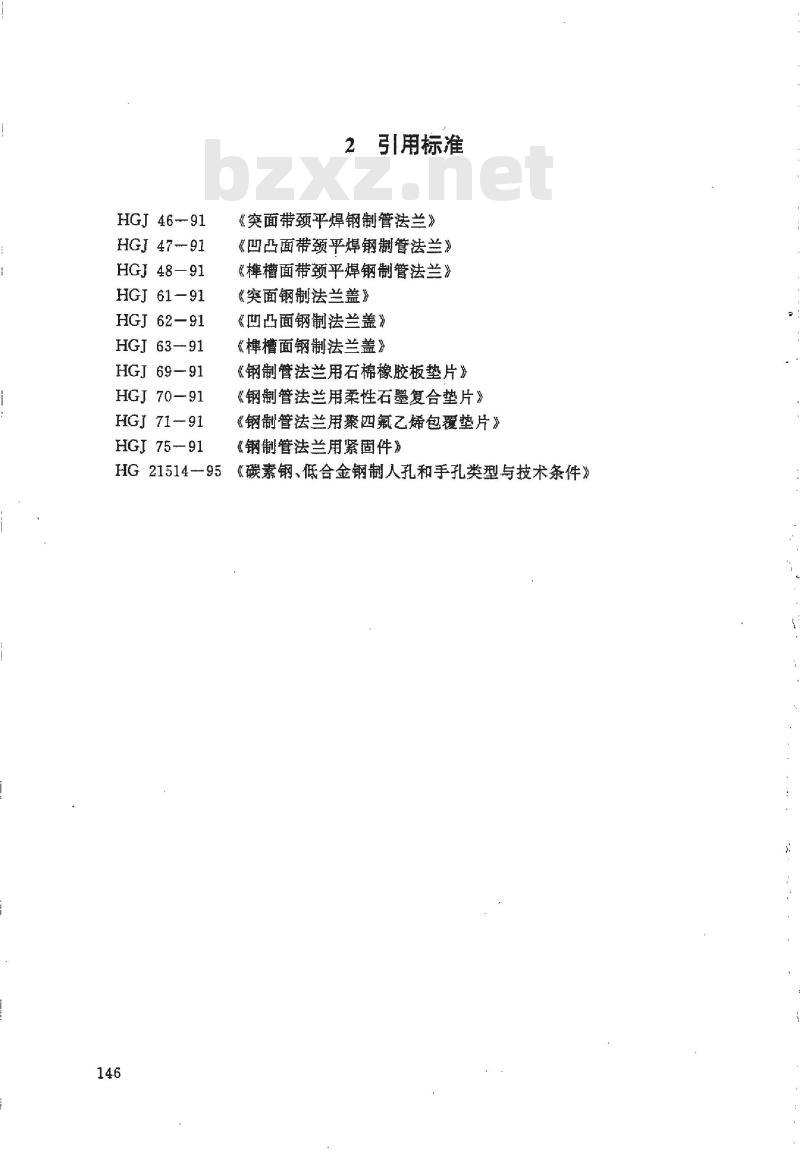

引用标准
《突面带颈平焊钢制管法兰》
《凹凸面带颈平焊钢制管法兰》《样槽面带颈平焊钢制管法兰》《突面钢制法兰盖》
《凹凸面钢制法兰盖》
《样槽面钢制法兰盖》
《钢制管法兰用石棉橡胶板垫片》《钢制管法兰用柔性石复合垫片》《钢制管法兰用聚四氟乙烯包覆垫片》《钢制管法兰用紧固件》
《碳素钢、低合金钢制人孔和手孔类型与技术条件》3型式、基本参数和尺寸

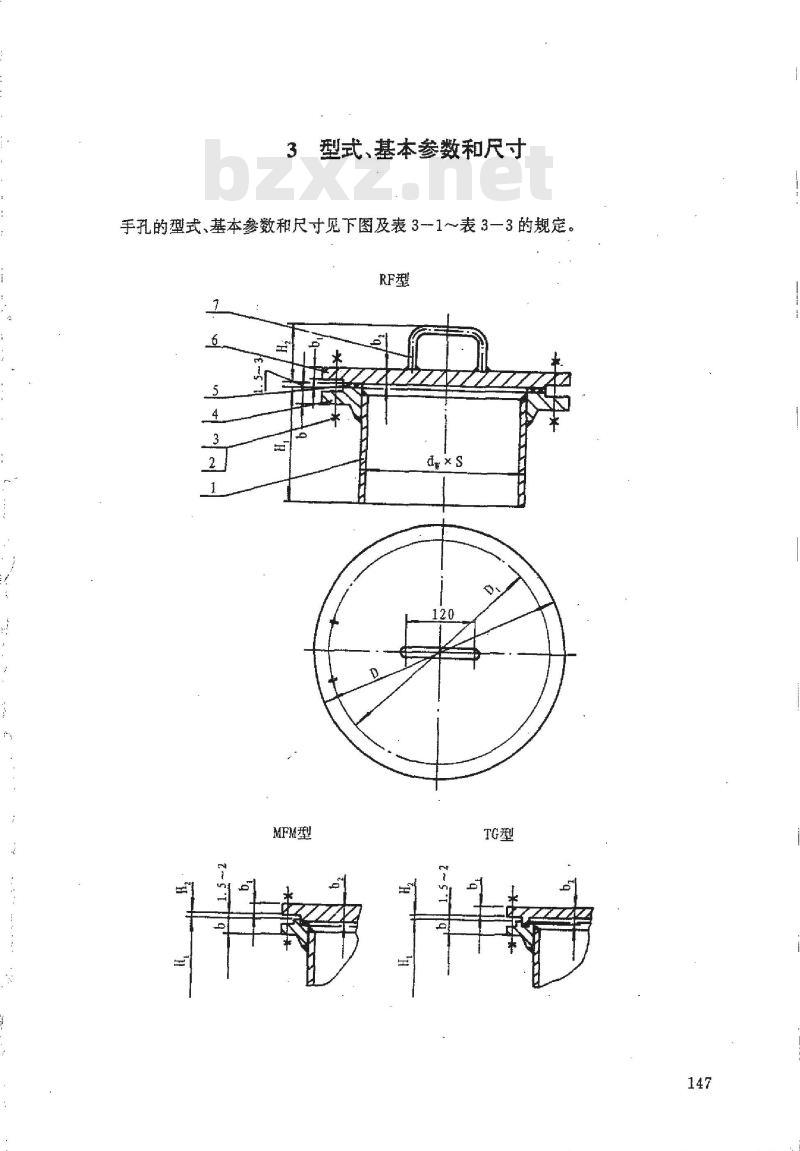

手孔的型式，基本参数和尺寸见下图及表3-1～表3一3的规定。RF型
MFM型
标准号
HGJ 75-91
HGJ 75—91
HGJ 46-48—91wwW.bzxz.Net
HGJ69--91
HGJ 70—91
HGJ. 71-- 91
HGJ 61-63-91
公称压力
法兰盖
见尺寸表
见尺寸表
类别代号
20（钢管）
20（锻件）
石棉橡胶板垫
柔性石墨复合垫
聚四氟乙烯包疆垫
Q235-A
Q235-AF

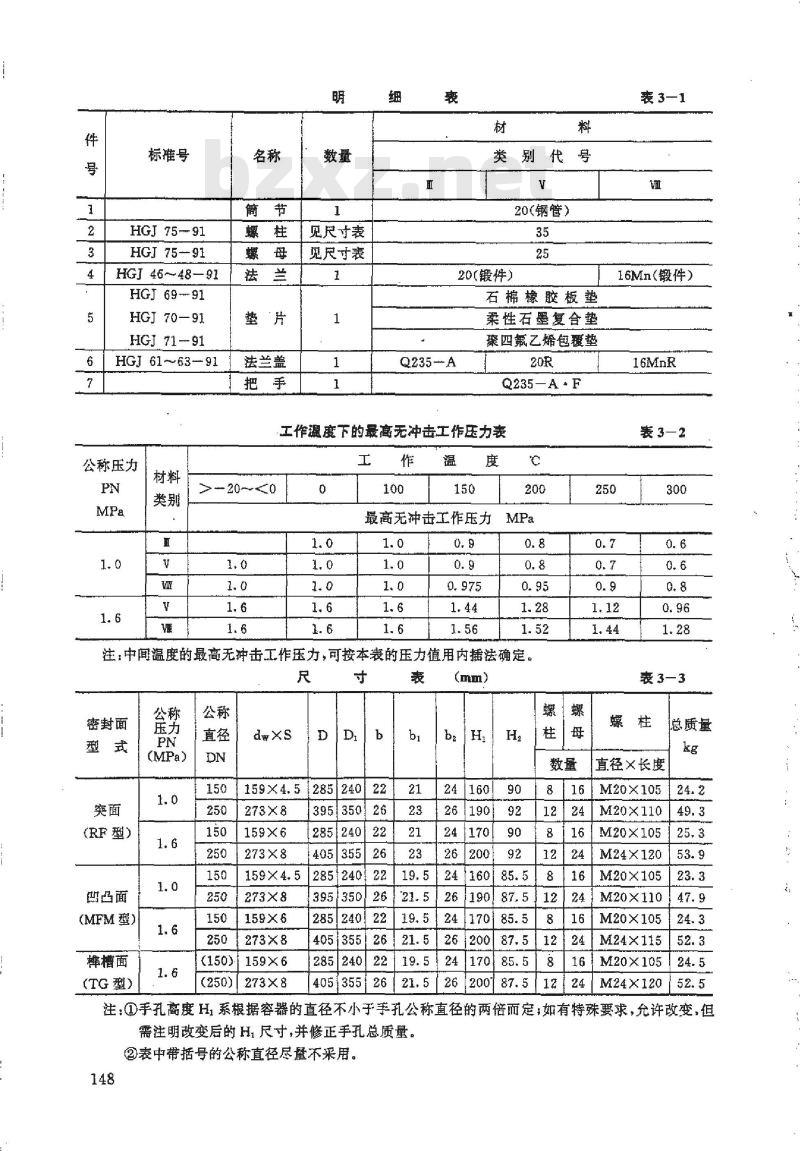

工作温度下的最高无冲击工作压力表工
最高无冲击工作压力
注：中间温度的最高无冲击工作压力，可按本表的压力值用内插法确定。尺
(RF型）
(MFM型）
(TG型）
159×6
273×8
273×8
159×6
273×8
（150）159×6
(250)273×8
39535026
405355
285240
395350
285240
405355
285240
40535526
表3—1
16Mn（锻件）
表3-3
直径×长度
M20X105
M20X110
M20X105
M24X120
M20x105
M20X110
M20×105
M24X115
M20X105
总质量
M24X12052.5
注：①手孔高度H1系根据容器的直径不小于手孔公称直径的两倍而定，如有特殊要求，允许改变，但需注明改变后的H1尺寸，并修正手孔总质量。②表中带括号的公称直径尽量不采用。148

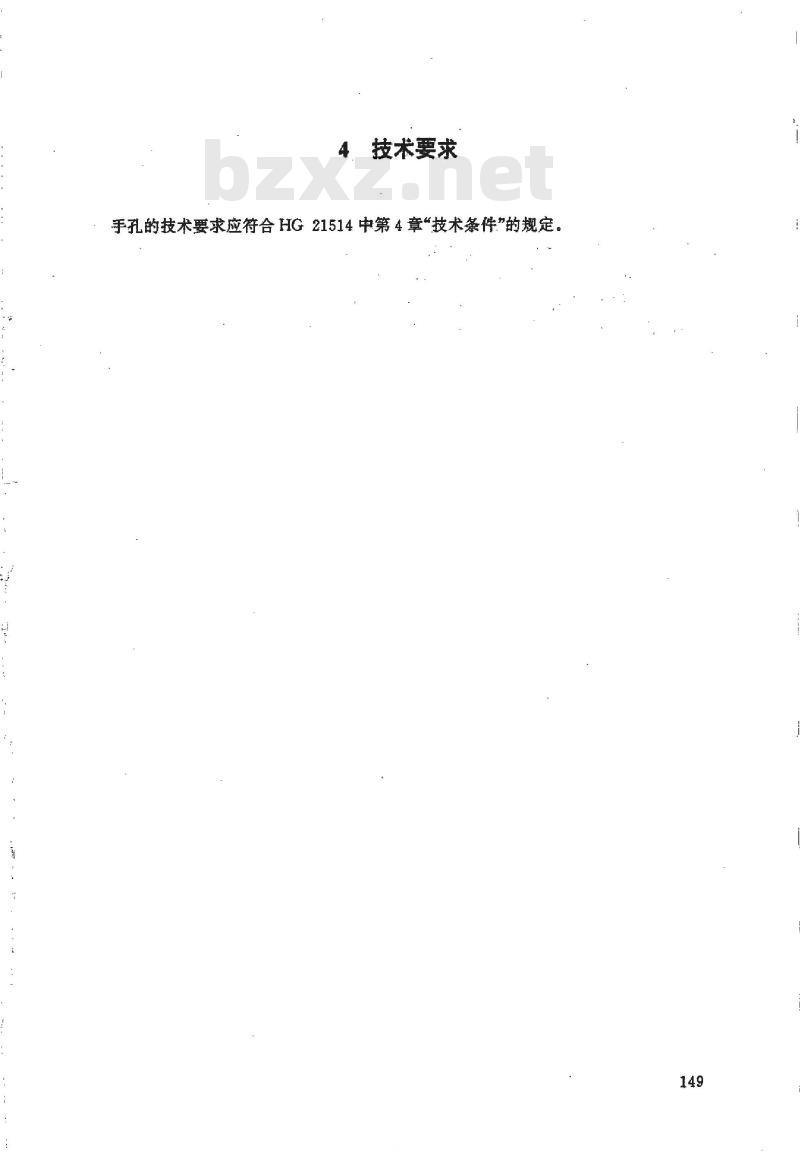

技术要求
手孔的技术要求应符合HG21514中第4章“技术条件”的规定149
5：标记示例
公称压力PN1.0、公称直径DN250、Hi一190、RF型密封面、采用直类材料、其中垫片采用石棉橡胶板垫的带颈平焊法兰手孔，其规定标记符号为：手孔RF（A·G）250-1.0HG21530-95H=220（非标推尺寸）的上例手孔，其规定标记符号为：手孔RFI（A·G）250-1.0H-220HG21530-95150
附加说明
本标准提出单位、主编单位
和主要起草人
提出单位：化工部设备设计技术中心站主编单位：中国天辰化学工程公司李文任
主要起草人：赵承和
沈鹏飞
