【化工行业标准(HG)】 常压手孔.附图

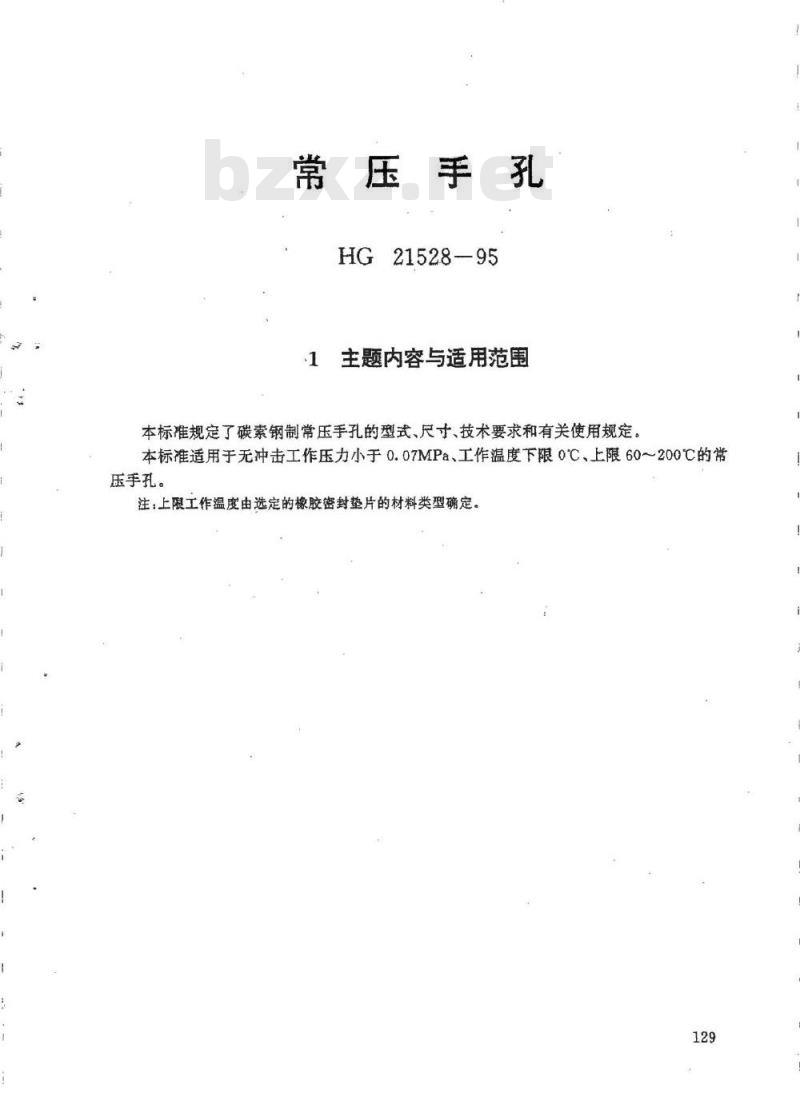

常压手孔
HG21528-95
主题内容与适用范围
本标准规定了碳索钢制常压手孔的型式、尺寸、技术要求和有关使用规定本标准适用于无冲击工作压力小于0.07MPa、工作温度下限0℃、上限60～200℃的常压手孔。
注：上限工作温度由选定的橡胶密封垫片的材料类型确定。129
GB5781-86
GB41-86
HG 21514-95

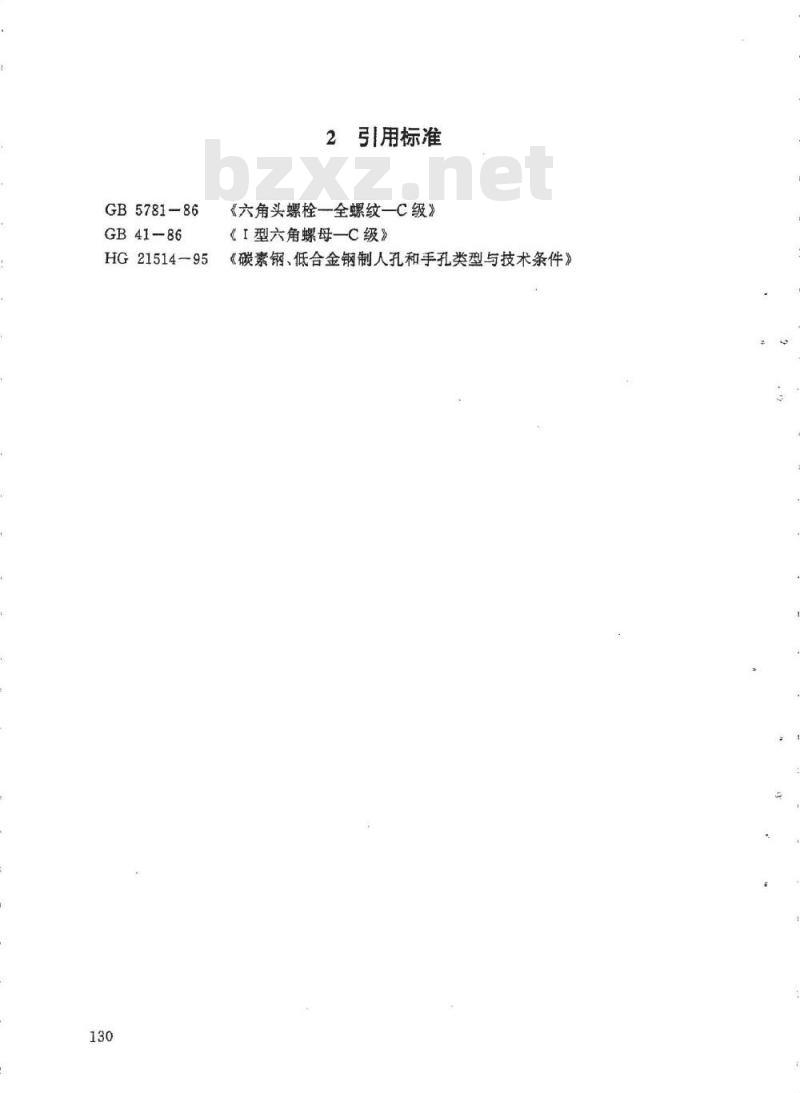

引用标准
《六角头螺栓一全螺纹一C级》
《I型六角螺母一C级》
《碳素钢、低合金钢制人孔和手孔类型与技术条件》4
3型式和尺寸

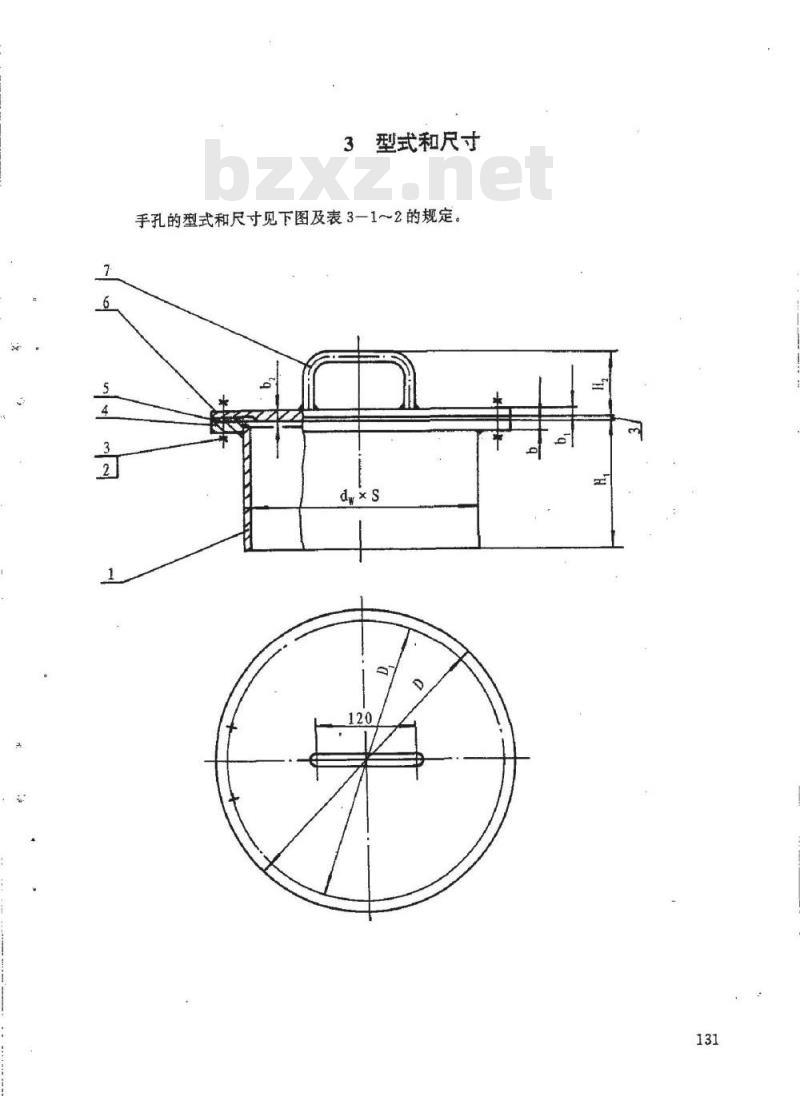

手孔的型式和尺寸见下图及表3—1～2的规定dxs
标准号
GB5781-86
GB41-86
螺母M16
垫片8=3
见尺寸表
见尺寸表
(mm）

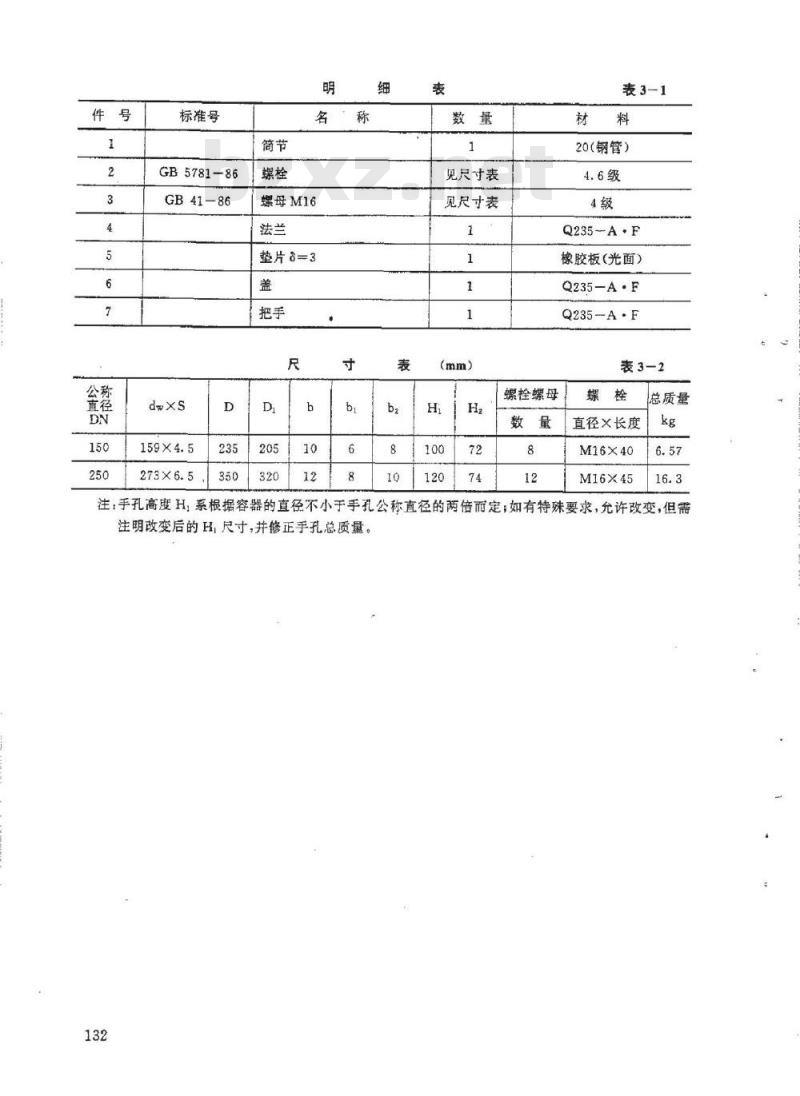

表3-1
20（钢管）
Q235-A·F
橡胶板（光面）
Q235-A·F
Q235-A·F
表3-2
螺栓螺母
直径×长度
M16X40
M16X45
总质量
注：手孔高度H，系根据容器的直径不小于手孔公称直径的两倍而定；如有特殊要求，允许改变，但需注明改变后的H尺寸，并修正手孔总质量。132

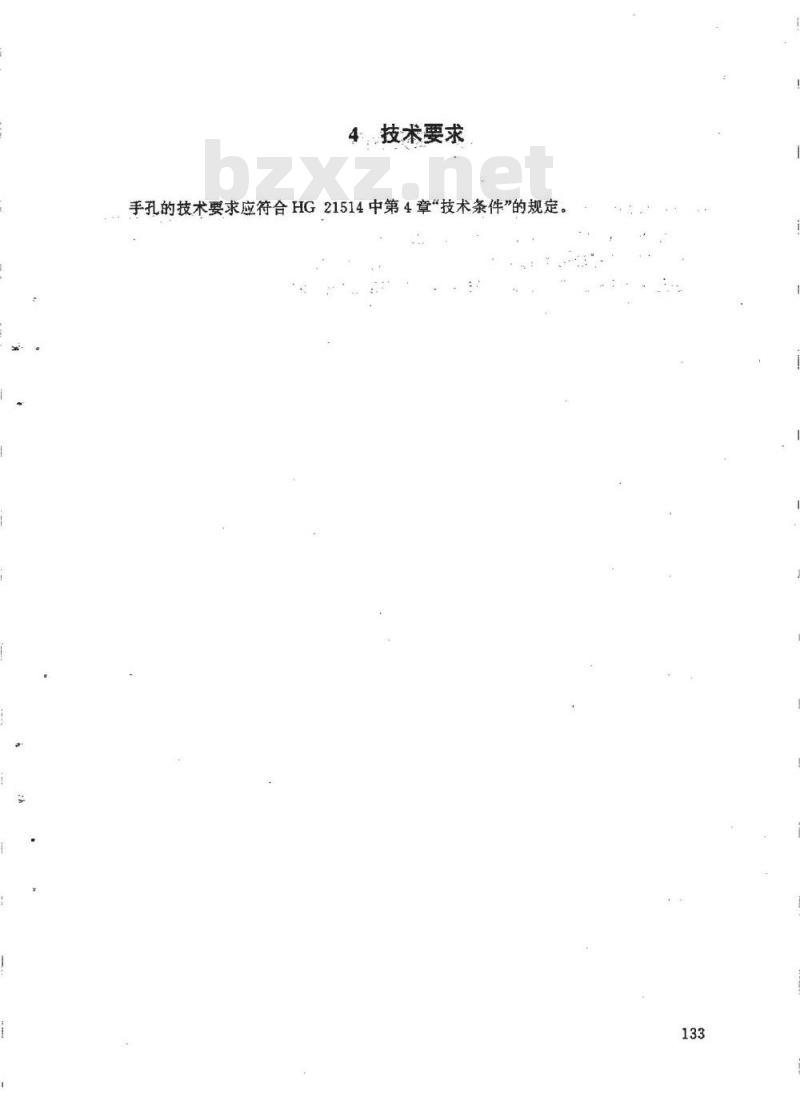

4技术要求
手孔的技术要求应符合HG21514中第4章“技术条件”的规定133免费标准bzxz.net
标记示例
公称直径DN250、H=120、采用2707耐酸、碱橡胶板垫片的常压手孔，其规定标记符号为：手孔（R·A—2707）250
HG21528-95
H,=140(非标准尺寸)的上例手孔，其规定标记符号为：手孔(R·A-2707)250
Hi=140
HG21528—95
本标准提出单位、主编单位
附加说明
和主要起草人
提出单位：
化工部设备设计技术中心站
主编单位：中国天辰化学工程公司主要起草人：
赵承和
李文任
沈鹏飞
