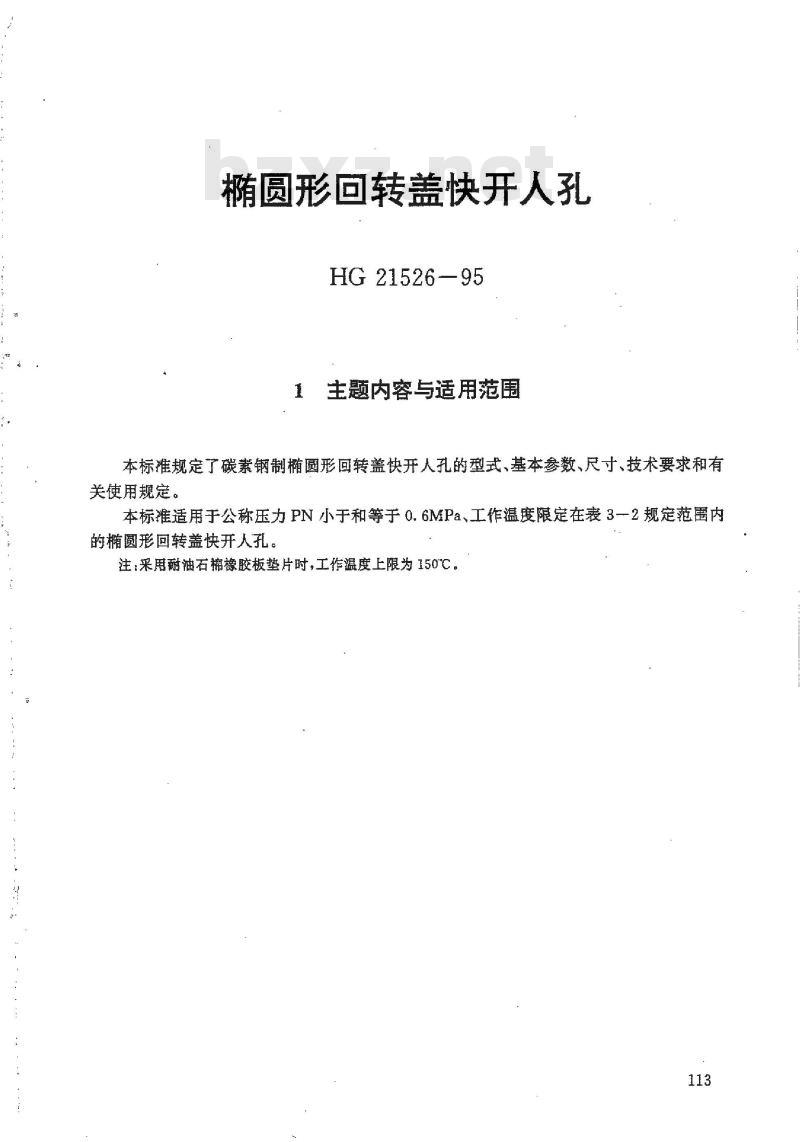

椭圆形回转盖快开人孔
HG21526-95
主题内容与适用范围
本标准规定了碳素钢制椭圆形回转盖快开人孔的型式、基本参数、尺寸、技术要求和有关使用规定。
本标准适用于公称压力PN小于和等于0.6MPa、工作温度限定在麦3一2规定范围内的椭圆形回转盖快开人孔。
注：采用油石棉橡胶板垫片时，工作温度上限为150℃。113
GB97.1-85
GB 91-86
GB880-86
HG2151495

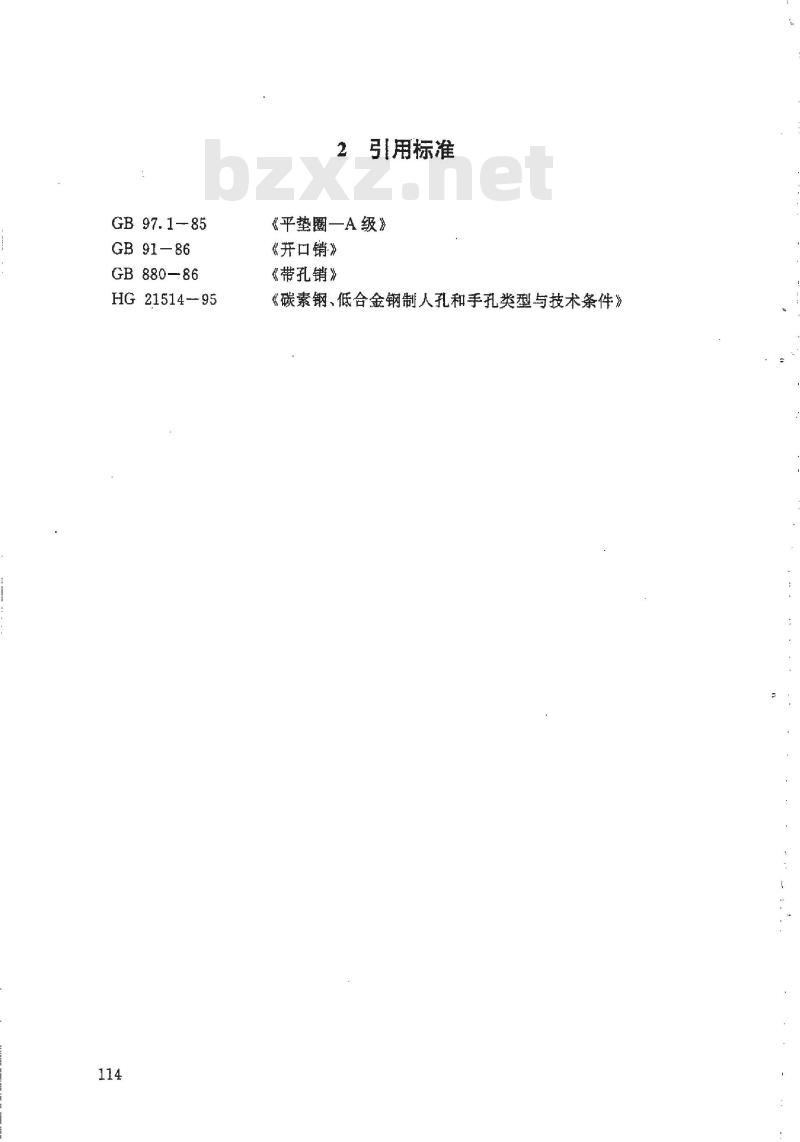

引用标准
《平垫圈—A级》
《并口销》
《带孔销》
《碳素钢、低合金钢制人孔和手孔类型与技术条件》3型式、基本参数和尺寸

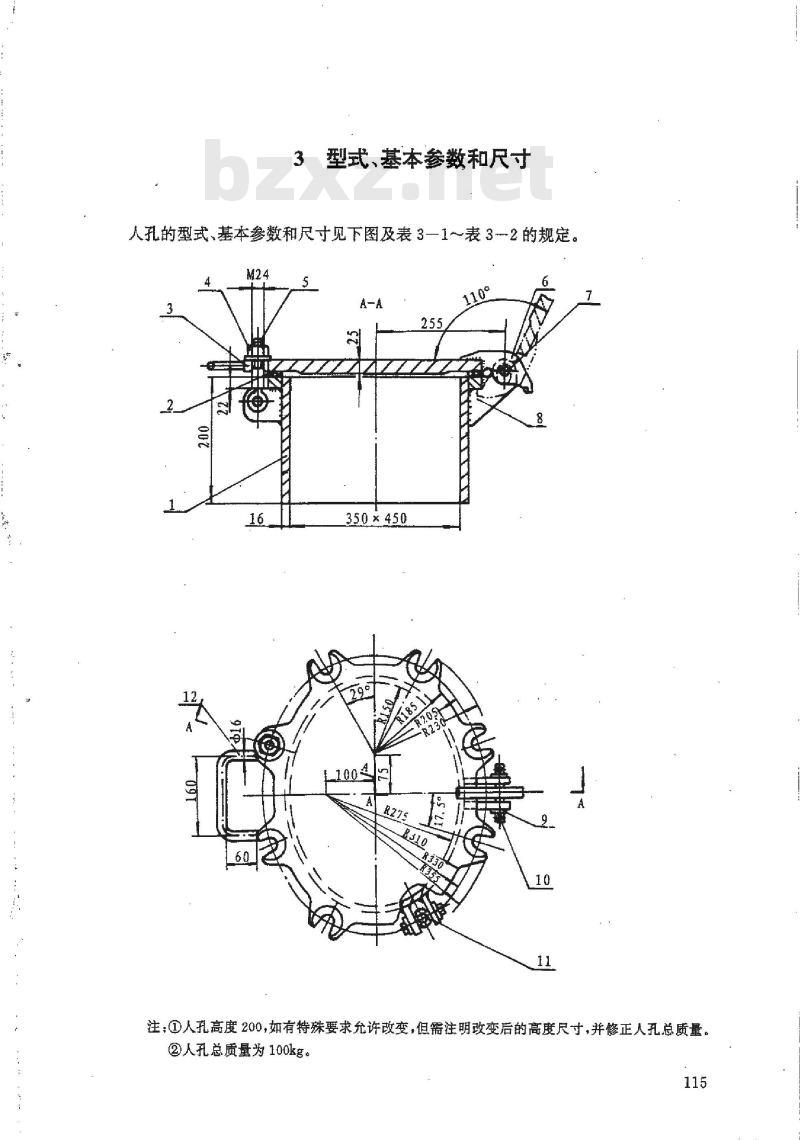

人孔的型式，基本参数和尺寸见下图及表3一1～表3…2的规定
350×450
注：①人孔高度200，如有特殊要求允许改变，但需注明改变后的高度尺寸，并修正人孔总质量②人孔总质量为100kg。
GB 880-86
GB 91-86
公称压力PN
六角螺母M24
活节螺栓M24X120
上耳板
销20×85
下耳板
销5×30www.bzxz.net

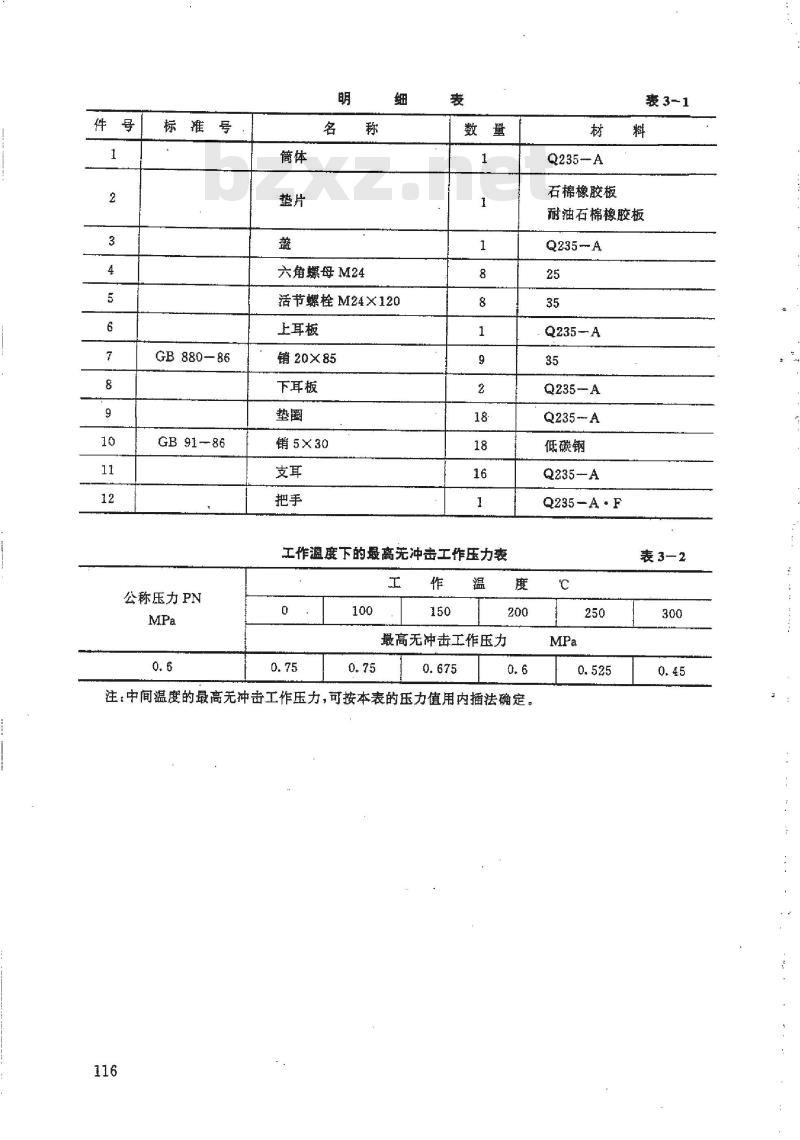

工作温度下的最高无冲击工作压力表工
最高无冲击工作压力
注：中间温度的最高无冲击工作压力，可按本表的压力值用内插法确定。116
裘3-1
Q235-A
石棉橡胶板
耐油石棉橡胶板
Q235-A
Q235-A
Q235-A
Q235-A
低碳钢
Q235-A
Q235-A·F
表3—2

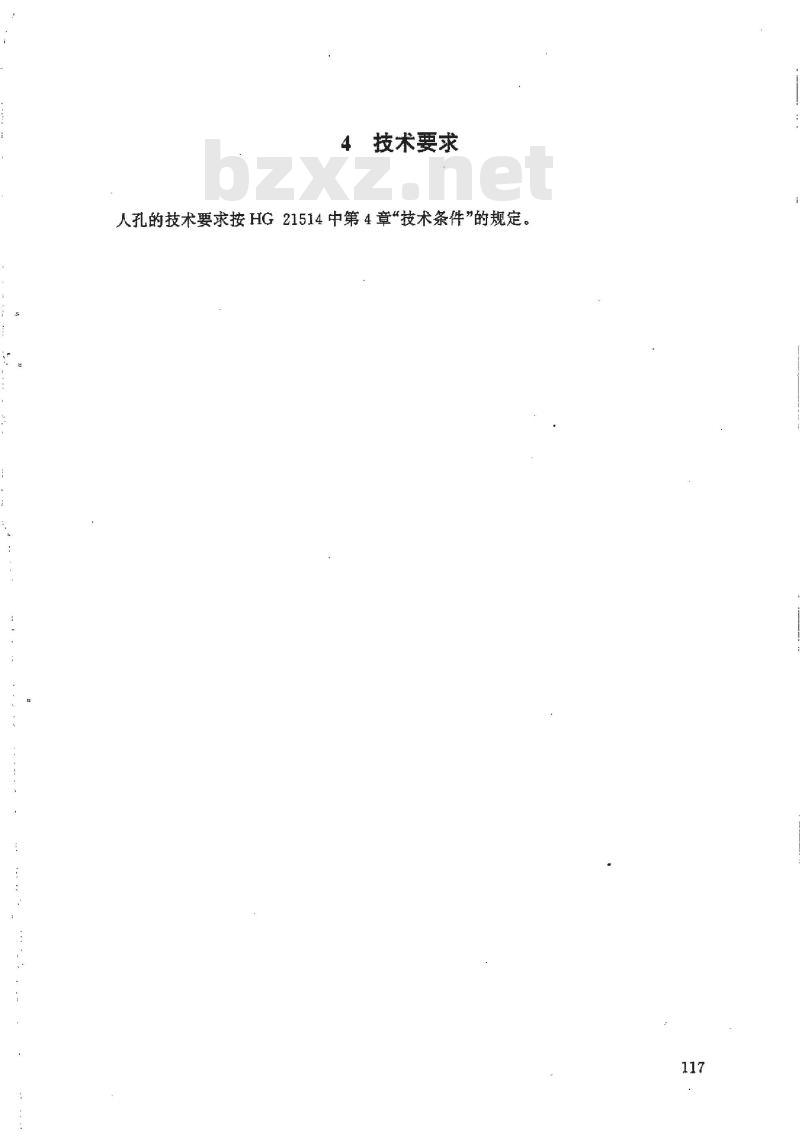

技术要求
人孔的技术要求按HG21514中第4章“技术条件”的规定。117
标记示例
公称压力PNO.6、公称尺寸450×350、筒节高200、采用石棉橡胶板垫片的椭圆形回转盖人孔，其规定标记符号为：
人孔（A·G）450×350-0.6
HG 21526-95
简节高为240(非标准尺寸)的上例人孔，其规定标记符号为：人孔（AG）450×350—0.6
HG21526-95
月本标准提出单位、主编单位
附加说明
和主要起草人
提出单位：化工部设备设计技术中心站主编单位：中国天辰化学工程公司主要起草人：李文任
赵承和
沈鹏飞
