回转拱盖快开人孔
HG 21527—95

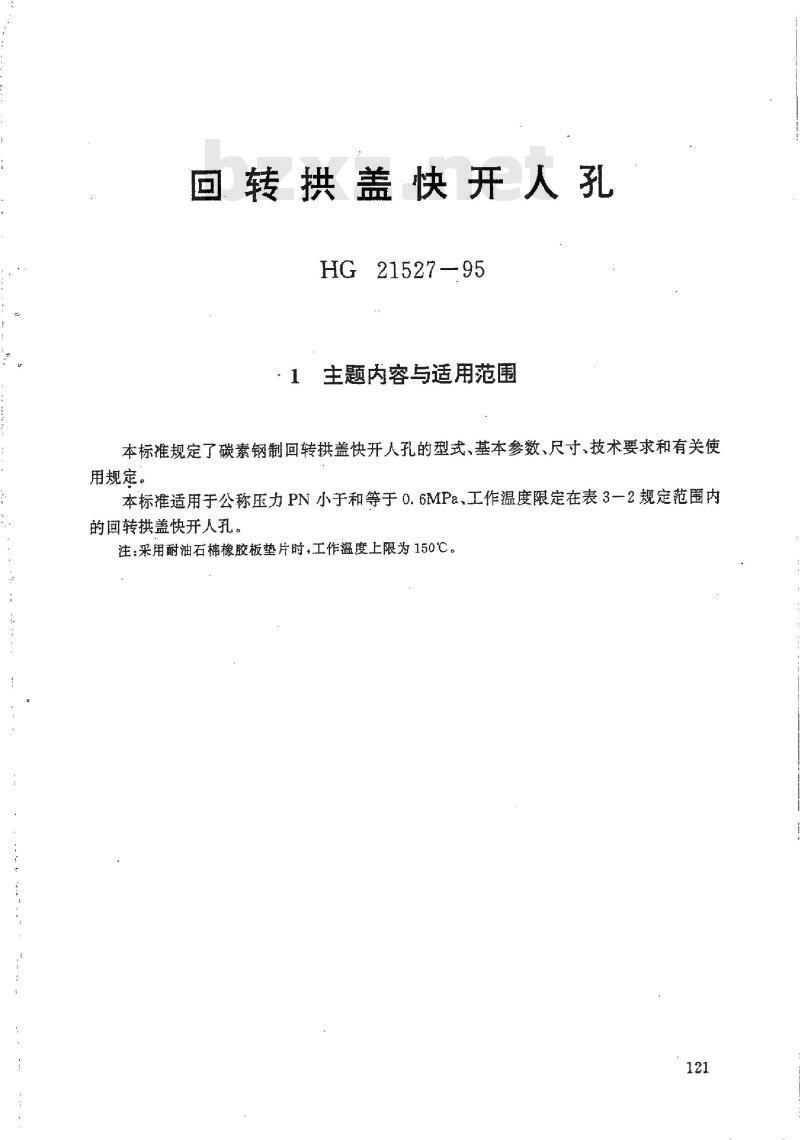

主题内容与适用范围
本标准规定了碳素钢制回转拱盖快开人孔的型式、基本参数、尺寸、技术要求和有关使用规定。
本标准适用于公称压力PN小于和等于0.6MPa、工作温度限定在表3一2规定范围内的画转拱盖快开人孔。
注：采用耐油石棉橡胶板垫片时，工作温度上限为150℃。121
GB 97.1-85
GB880--86
GB 91—86
HG21514-95
《平垫圈一A级》
《带孔销》
《开口销》

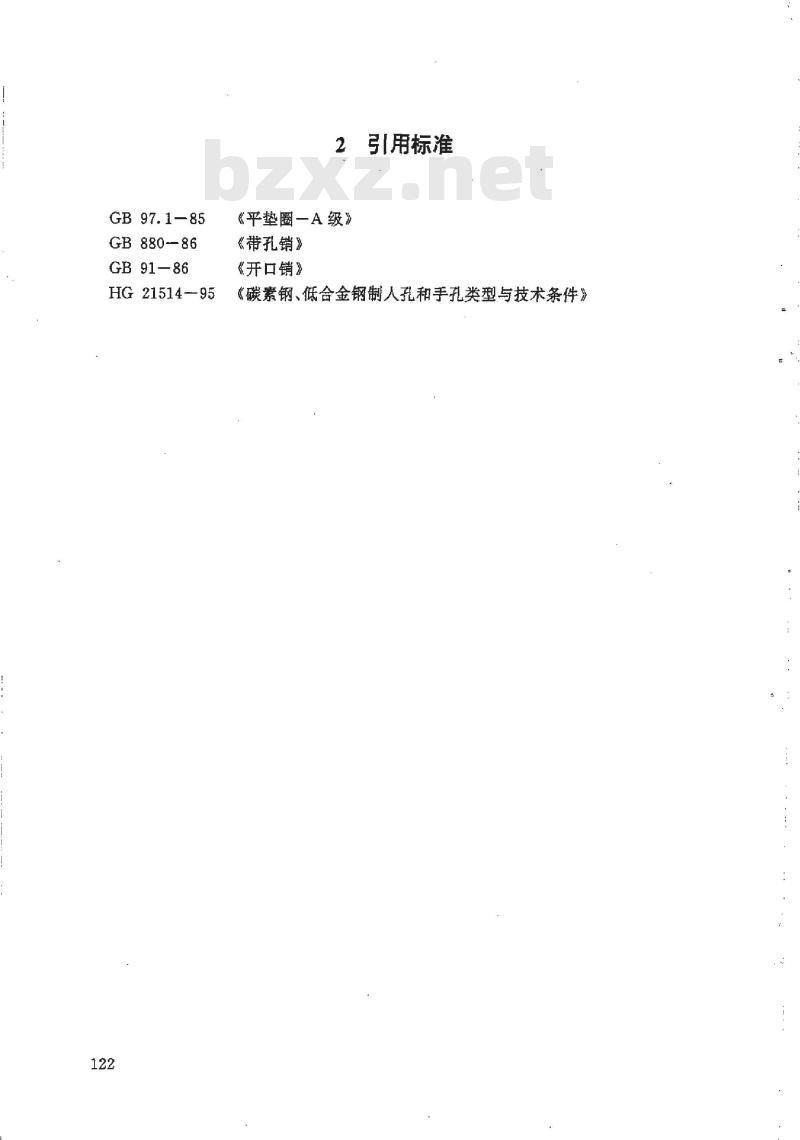

引用标准
《碳素钢、低合金钢制人孔和手孔类型与技术条件》3型式、基本参数和尺寸

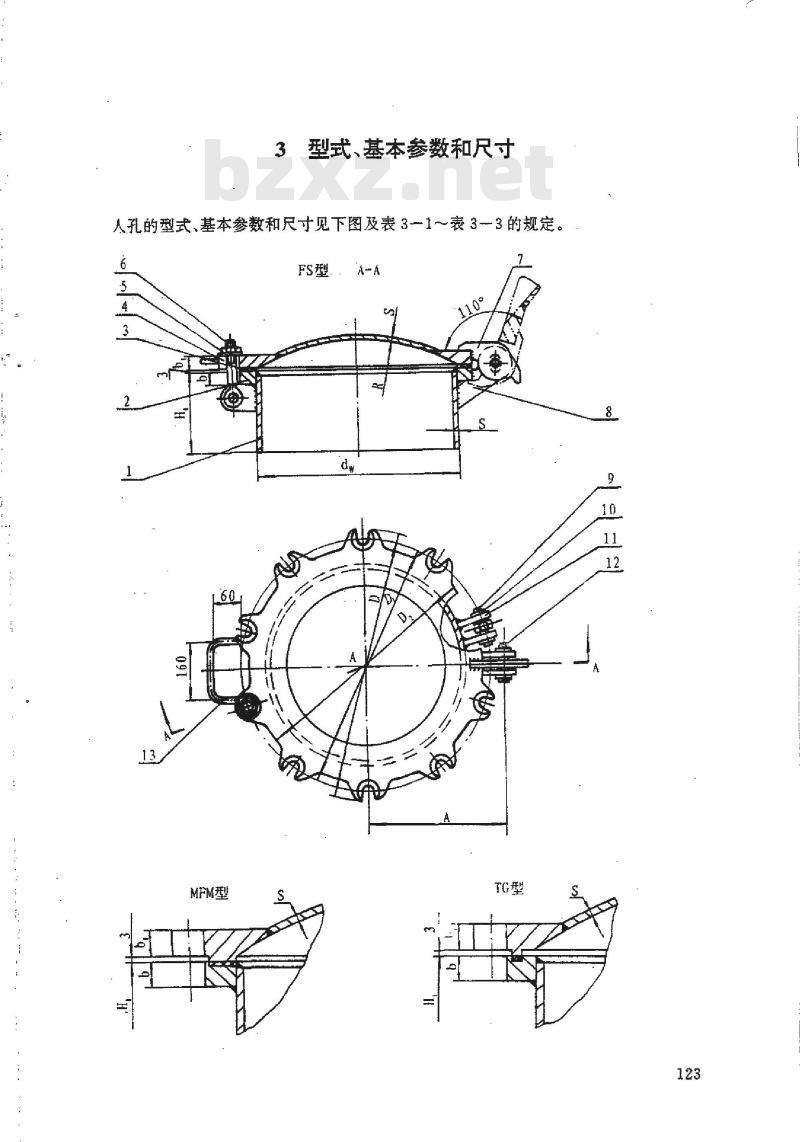

人孔的型式、基本参数和尺寸见下图及表31～表3-FS型
MFM型
一3的规定，
标准号
GB 880---86
GB 91-86
垫片8=3
六角螺母
活节螺栓
上耳板
下耳板
销25×95
销6.3×36
见尺寸表
见尺寸表
7/9/11
14/18/22
12/16/20
14/18/22
注：件9、10、11、12数量分别为DN400/DN450/DN500人孔的数量。工作温度下的最离无冲击工作压力表公称压力PN
Q235-A
Q235-A
石棉橡胶板
表3—1
耐油石棉橡胶板
Q235-A
Q235--A
Q235—A
Q235-A
Q235-A
低碳钢
Q235-A·F
表3—2
最高无冲击工作压力
注：中间温度的最高无冲击工作压力，可按本表的压力值用内插法确定。尺免费标准下载网bzxz
（400)
580530495400300|24
630580545450
630595/500350
530495400300
580545450325
630/595/500 350
580530495
580545450
630595500350
活节螺栓
直径×长度
M27X140
M27X145
M27X150
M27X140
M27×145
M27X150
M27X140
M27×145
M27X150
总质量
注：①人孔高度H，系根据容器的直径不小于人孔公称直径的两倍面定；如有特殊要求，允许改变，但需注明改变后的H尺寸，并修正人孔总质量。②表中带括号的公称直径尽量不采用。124

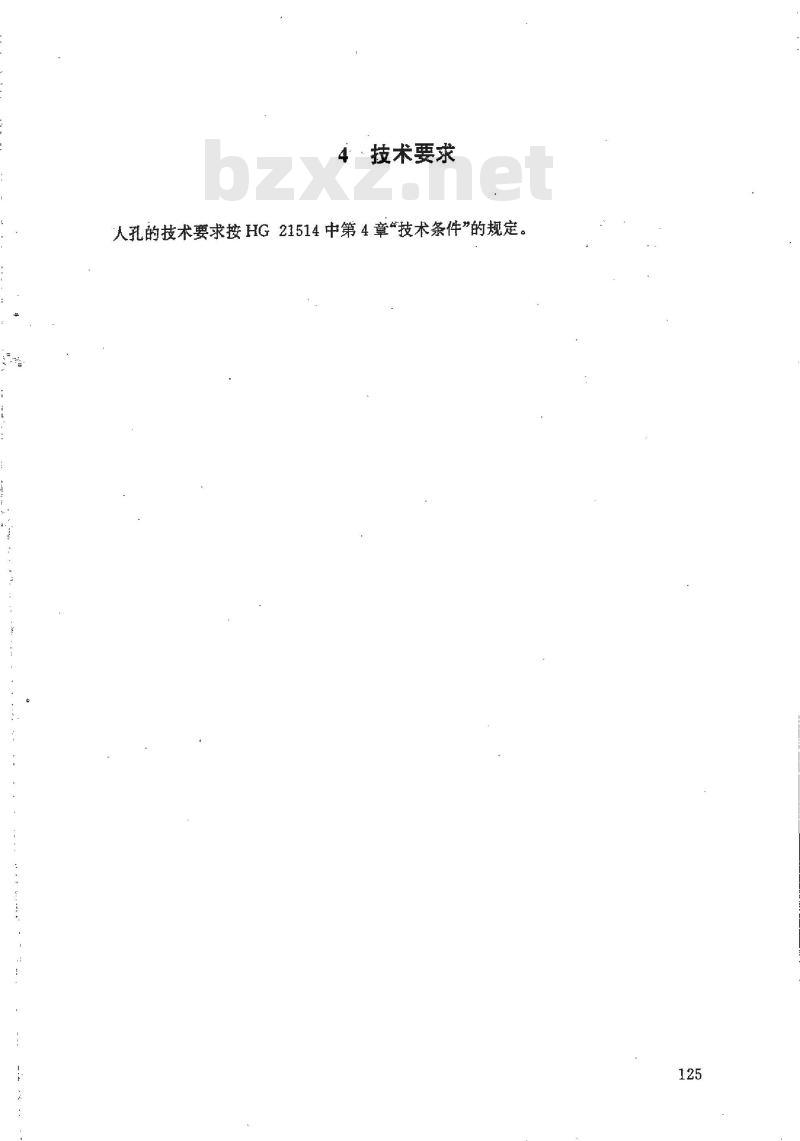

4·技术要求
人孔的技术要求按HG21514中第4章“技术条件”的规定。125
标记示例
公称压力PNO.6、公称直径DN400.H.一210、FS型密封面、采用石棉橡胶板垫片的回转拱盖快开人孔，其规定标记符号为：人孔FS(A·G）400-0.6
HG21527-95
Hi一240（非标准尺寸）的上例人孔，其规定标记符号为：人孔FS(A·G)400-0.6
Hi-240
HG21527-95
附加说明
本标准提出单位、主编单位
和主要起草人
提出单位：化工部设备设计技术中心站主编单位：中国天辰化学工程公司主要起草人：李文任
赵承和
沈鹏飞
