【化工行业标准(HG)】 搅拌传动装置--碳钢填料箱

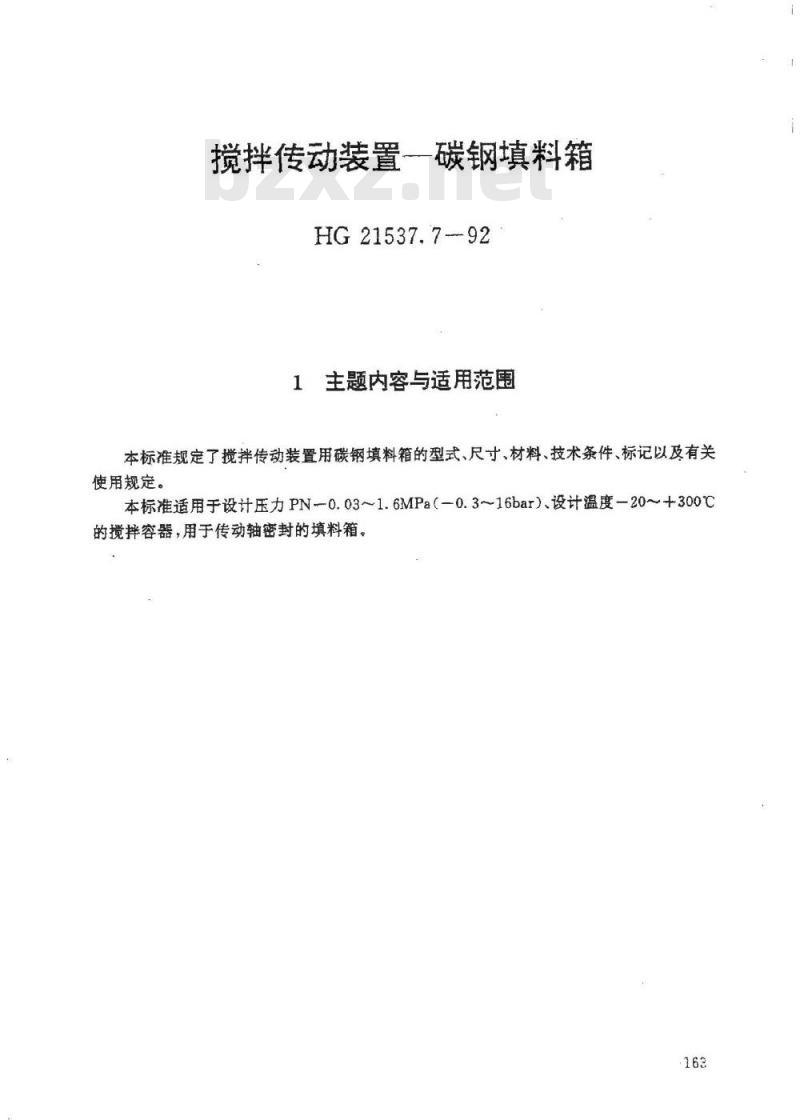

搅拌传动装置一碳钢填料箱
HG21537.7~-92
1主题内容与适用范围
本标准规定了搅拌传动装置用碳钢填料箱的型式、尺寸、材料、技术条件、标记以及有关使用规定。
本标准适用于设计压力PN-0.03~1.6MPa（-0.3~16bar）、设计温度-20~+300℃的搅拌容器，用于传动轴密封的填料箱。163
HG21563

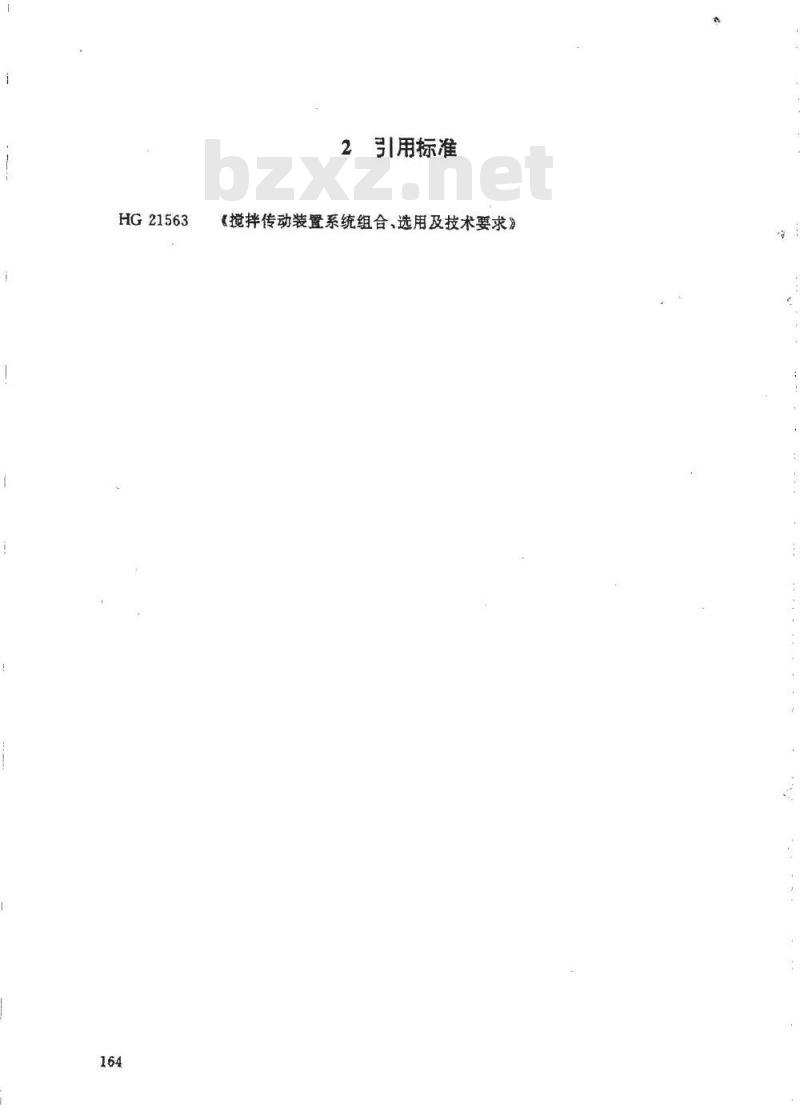

引用标准
《搅拌传动装置系统组合、选用及技术要求》3型式、尺寸

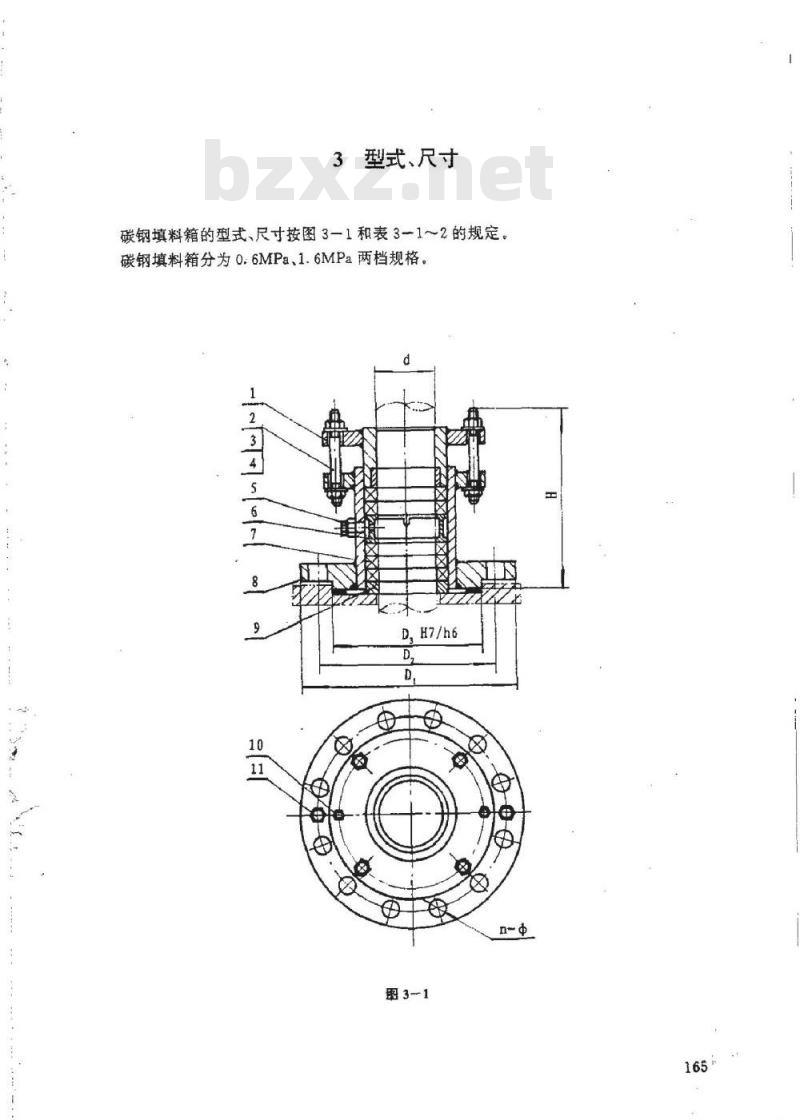

碳钢填料箱的型式、尺寸按图3-1和表3-1～2的规定。碳钢填料箱分为0.6MPa、1.6MPa两档规格。4
D,H7/h6
双头螺柱
油杯M10X1

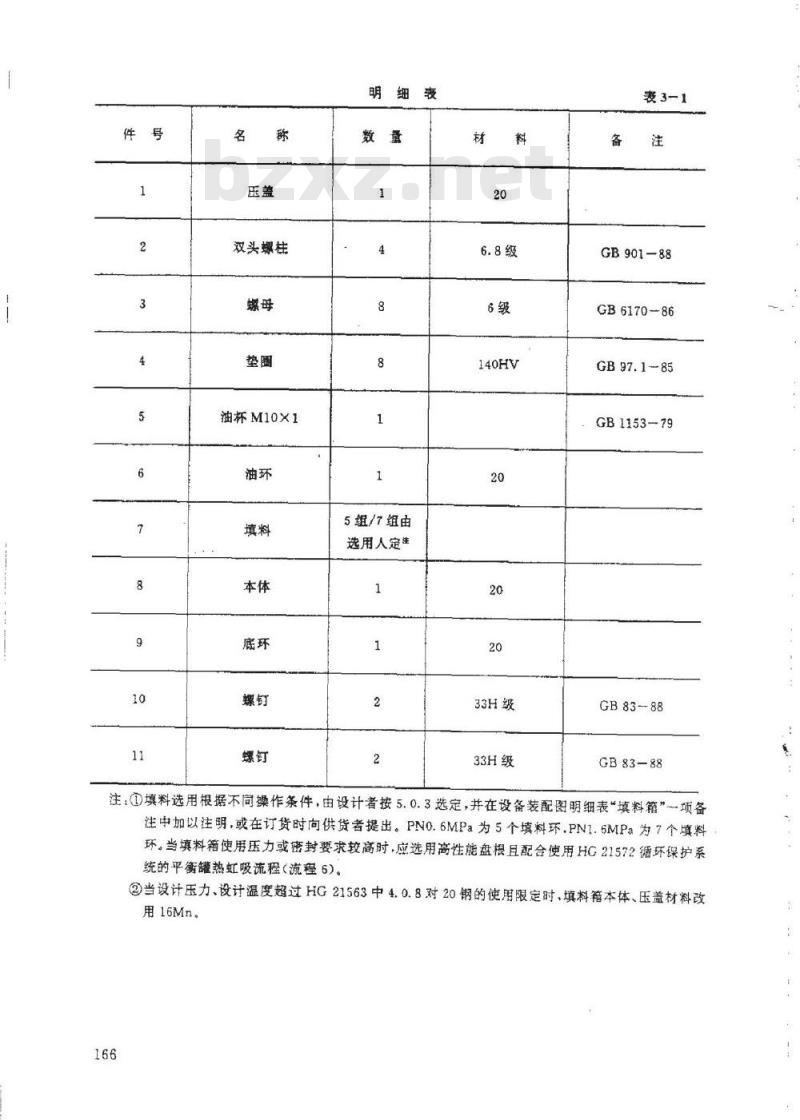

明细表
5组/7组由
选用人定注
33H级
33H级
表3-1
GB901—88
GB617086
GB 97.185
GB1153-79
GB83-88
GB83—88
注：①填料选用根据不尚操作条件，由设计者按5.0.3选定，并在设备装配图明细表填料箱”项备注中加以注明，或在订货时向供货者提出。PNO.6MPa为5个填料环，PN1.6MPa为7个填料环。当填料箱使用压力或密封要求较高时，应选用高性能盘根且配合使用HC21572循环保护系统的平衡罐热虹吸流程（流程6)。②当设计压力、设计温度超过HG21563中4.0.8对20钢的使用限定时，填料箱本体、压盖材料改用16Mn。

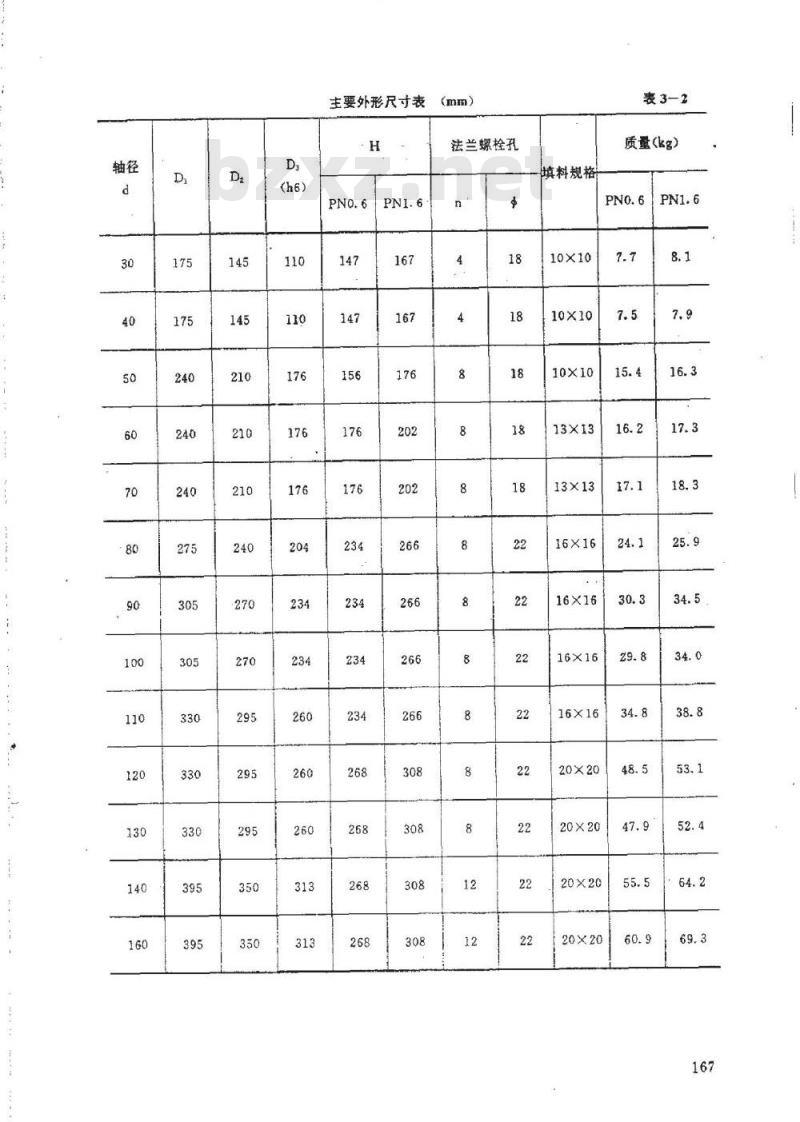

主要外形尺寸表
(mm）
法兰螺栓孔
填料规格
10×10
10×10
10×10
13×13
13×13
16×16免费标准下载网bzxz
16×16
16×16
表3-2
质量（kg）
16×16
20×20
20×20
20×20
20×20
4技术条件
填料箱本体法兰与搅拌传动装置一安装底盖的连接为凹凸面连接，填料箱本体为凸4.0.1
面，配合按H7/h6。
4.0.2本体法兰密封面与轴线的垂直度公差按GB1184-80第8级精度。4.0.3与填料接触部位轴的表面粗糙度不大于Ra0.8μm(0.8)。4.0.4填料箱装配完毕以后，与设备一起进行运转气密性试验，其试验压力、严密性要求按所在设备装配图。
使用规定
5.0.1填料箱的使用应符合HG21563的规定。5.0.2填料箱的规格按传动轴轴径d确定。5.0.3填料应采用软质填料，按操作条件确定填料品种及要求，且应在设备装配图上注明。一般石棉或漫渍的石棉盘根仅用于密封要求不高的场合。新型的膨胀聚四氟乙烯、柔性石墨、碳纤维、芳砜纶盘根等高性能填料应根据相应的产品使用说明书选用。5.0.4填料宜经加工压制成环型填料后使用，以提高密封性。5.0.5本标准填料箱采用油润滑，润滑油会沿轴流入容器内部，因此，对于物料不允许被沾污者，应在填料箱的下端轴上设置储油杯。169
标记示例
公称压力PN1.6MPa、公称直径490mm的碳钢填料箱，其标记为：HG21537.7-92
填料箱PN1.6DN90
附加说明本标准提出单位、主编单位和主要起草人
提出单位：化工部设备设计技术中心站主编单位：化工部设备设计技术中心站化工部第一设计院
主要起草人：朱俊豪虞军欧阳政国朱秋尔171
