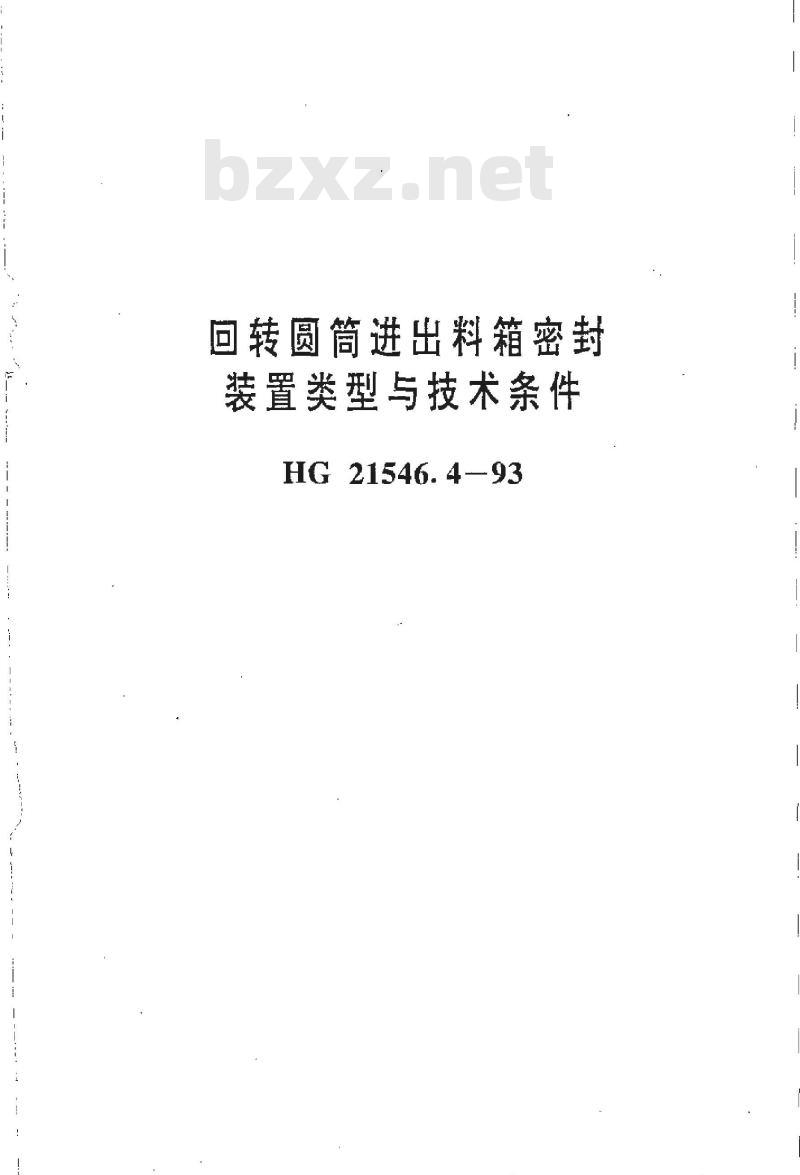

【化工行业标准(HG)】 回转圆筒进出料箱密封装置类型与技术条件

回转圆筒进出料箱密封
装置类型与技术条件
HG 21546. 4--93

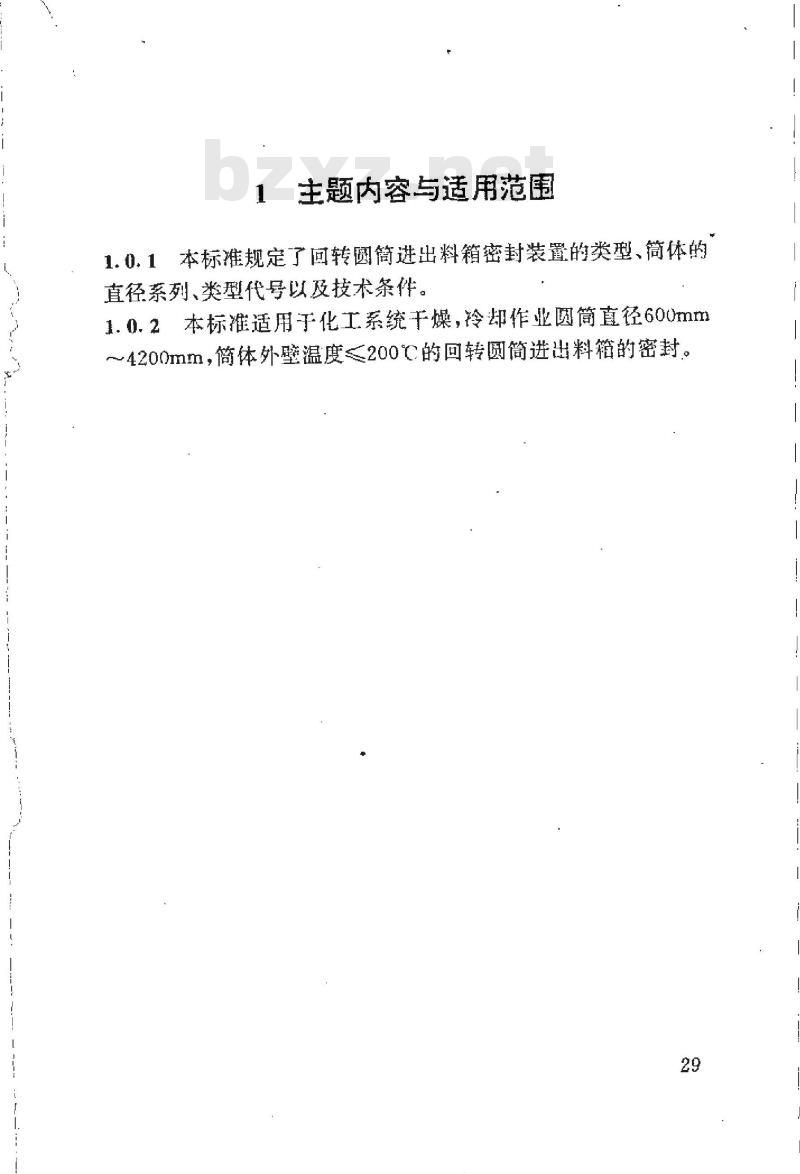

主题内容与适用范围
1.0.1本标准规定了回转圆简进出料箱密封装置的类型、简体的直径系列、类型代号以及技术条件。1.0.2本标准适用于化工系统干燥，冷作业圆筒直径600mm~4200mm，简体外壁温度200℃的回转圆筒进出料箱的密封。29

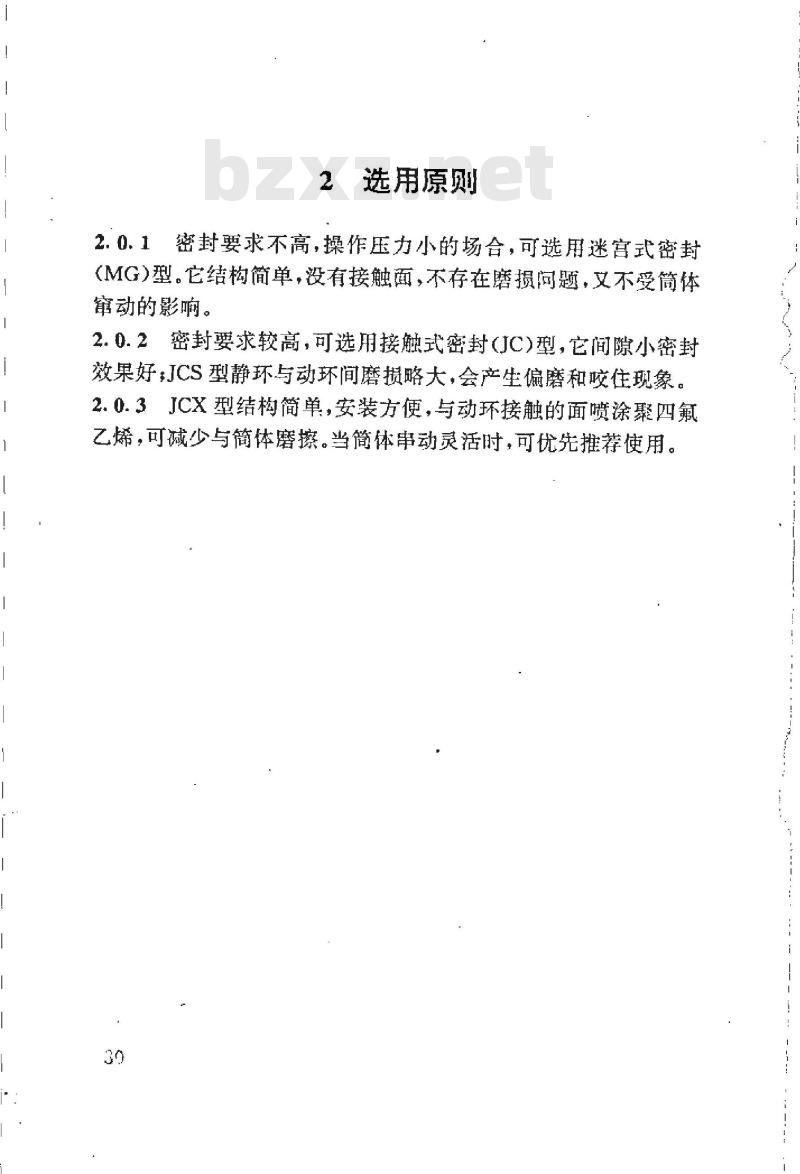

选用原
2.0.1密封要求不高，操作压力小的场合，可选用迷宫式密封(MG）型。它结构简单，没有接触面，不存在磨损问题，又不受筒体窜动的影响。wwW.bzxz.Net
2.0.2密封要求较高，可选用接触式密封（JC)型，它间隙小密封效果好，JCS型静环与动环间磨损略大，会产生偏磨和皎住现象。2.0.3JCX型结构简单，安装方便，与动环接触的面喷涂聚四氟乙烯，可减少与简体磨擦。当简体串动灵活时，可优先推荐使用。39

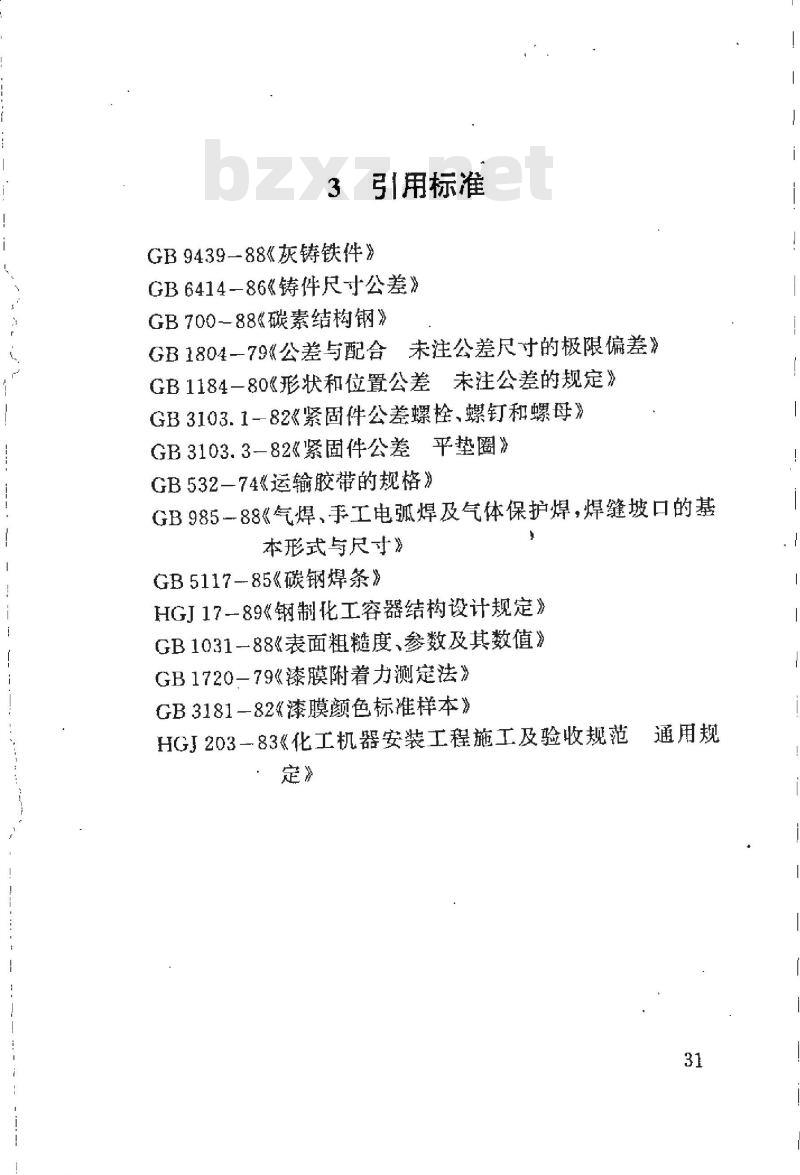

引用标准
GB9439-88《灰铸铁件》
GB6414-86《铸件尺寸公差》
GB700--88《碳素结构钢》
GB1804－79《公差与配合未注公差尺寸的极限偏差》GB1184一80《形状和位置公差未注公差的规定》GB3103.1-82《紧固件公差螺栓、螺钉和螺母》GB3103.3-82《紧固件公差平垫圈》GB532-74《运输胶带的规格》
GB985一88《气焊，手工电孤焊及气体保护焊，焊缝坡口的基本形式与尺寸》
GB5117-85《碳钢焊条》
HGJ17-89《钢制化工容器结构设计规定》GB1031-88《表面粗糙度、参数及其数值》GB1720-79《漆膜附着力测定法》GB3181-82《漆膜颜色标准样本》HGI203一83《化工机器安装工程施工及验收规范：定》
通用规

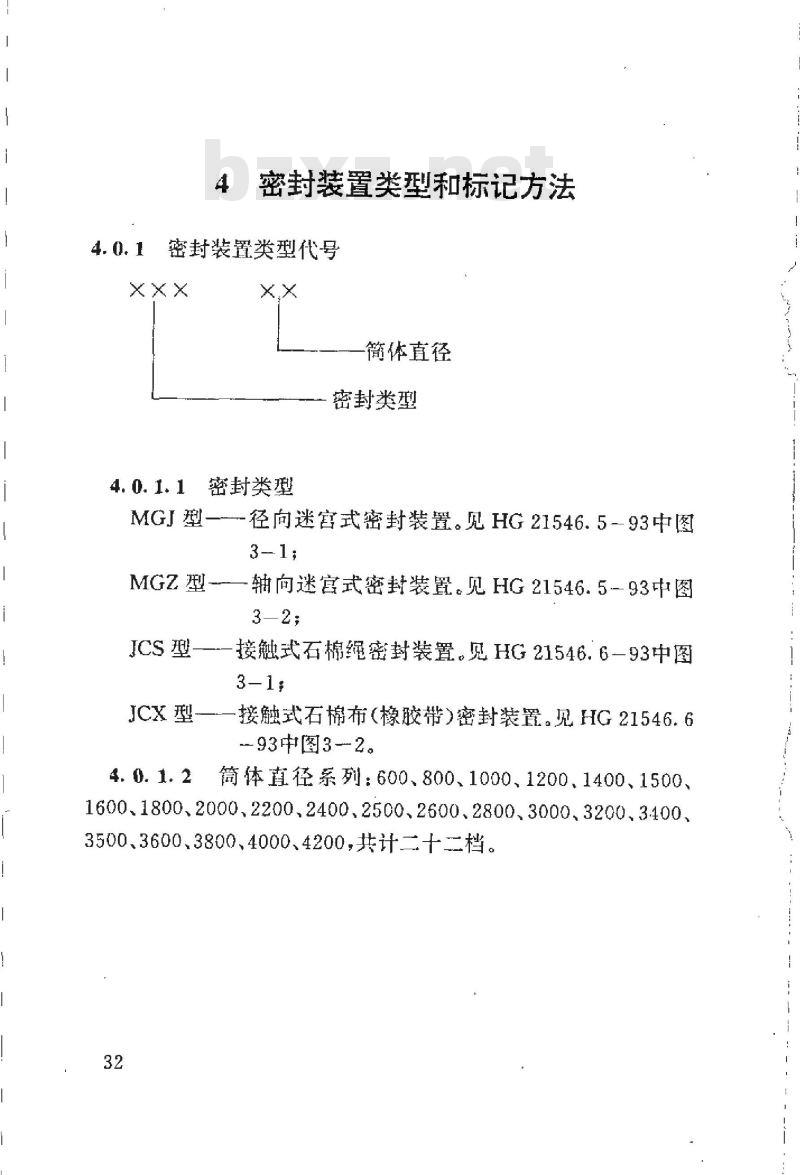

密封装置类型和标记方法
密封装置类型代号
4. 0. 1. 1
简体直径
密封类型
密封类型
MGJ型
MGZ型
JCS型
-径向迷宫式密封装置。见HG21546.5-93中图3-1;
一轴向迷宫式密封装置。见HG21546.5-93中图3—2;
接触式石棉绳密封装置，见HG21546.6-93中图3-1,
JCX型-一一接触式石棉布（橡胶带）密封装置。见HG21546.693中图3-2。
筒体直径系列：600、800、1000、1200、1400、1500、1600.1800、2000、2200.2400.2500.2600.2800.3000.3200.3400、3500、3600.3800、4000、4200，共计二十二档。32
5技术条件
5.0.1制作密封的材料，其性能应符合相应的材料标准。灰铸铁铸件材质按GB9439-88《灰铸铁件》的规定，碳素钢按GB700-88《碳素结构钢》的规定。5.0.2铸件应进行时效处理以消除内应力，铸件经加工后的配合面上，不允许有气孔、渣孔、砂眼、裂纹等缺陷。铸造公差按GB6414-86《铸件尺寸公差》IT14精度的规5.0.3
5.0.4焊接按GB985-88《气焊、手工电弧焊及气体保护焊，焊缝坡口的基本形式与尺寸》的规定。5.0.5密封件装配按HGJ203-83《化工机器安装工程施工及验收规范通用规定》。
5.0.6安装
5.0.6.1迷宫密封的动环连接板与筒体采用电弧焊，径向跳动≤5mm，静环与进出料箱用螺栓连接。5.0.6.2迷宫密封的迷宫圈间距误差≤2mm。5.0.6.3接触式密封摩擦面的接触单位压力=0.001～0.0015MPa。
