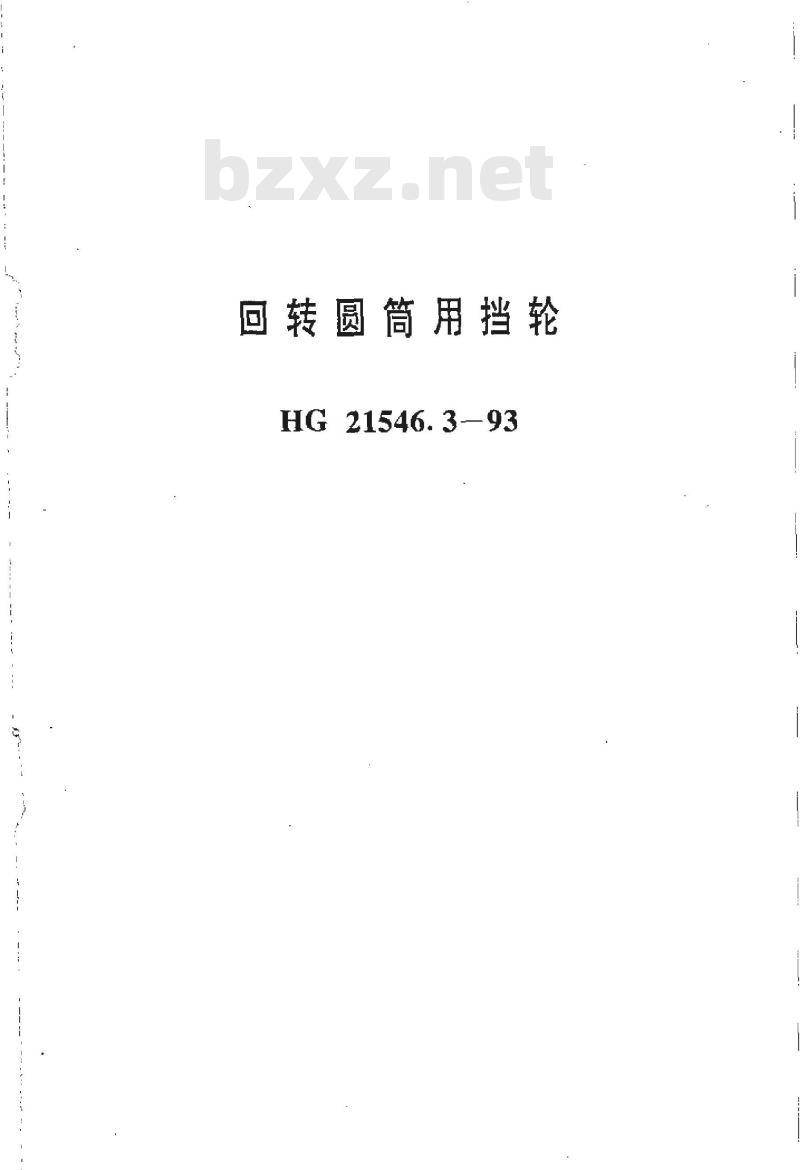

回转圆筒用挡轮
HG 21546. 3--93

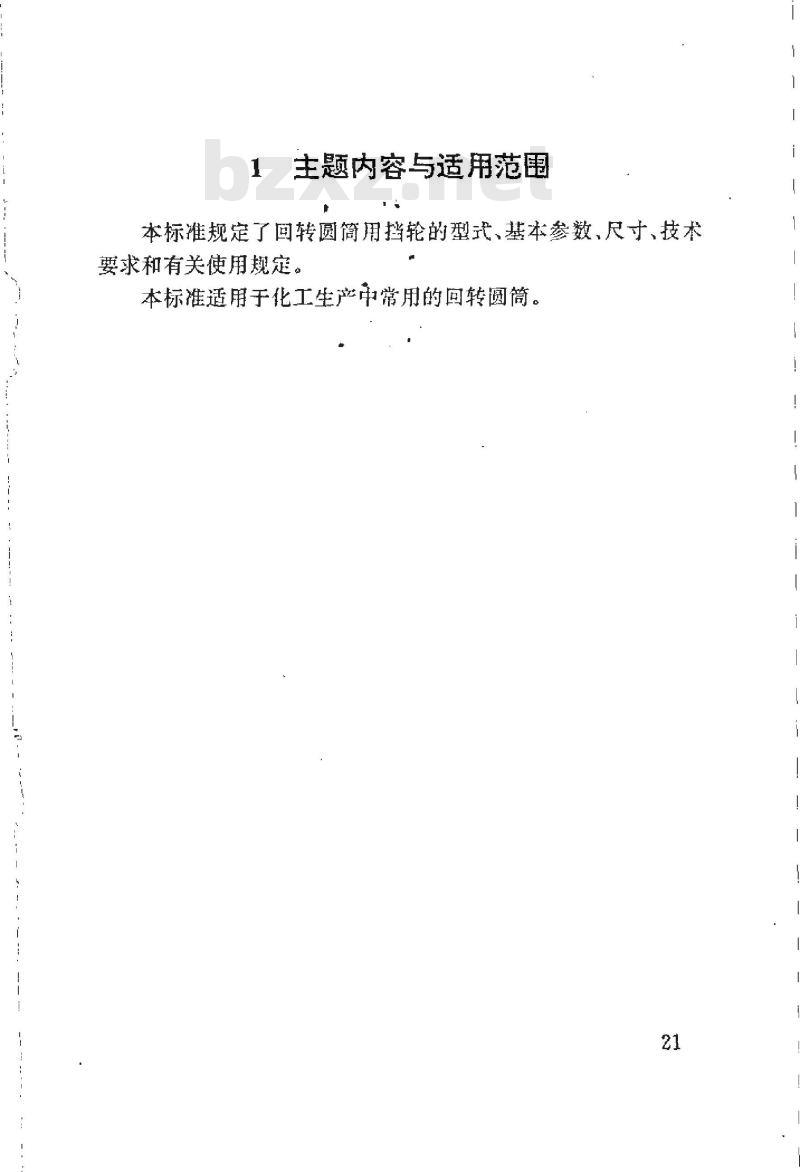

1主题内容与适用范围
本标准规定了回转圆简用挡轮的型式、基本参数、尺寸、技术要求和有关使用规定。
本标准适用于化工生产中常用的回转圆筒。21wwW.bzxz.Net

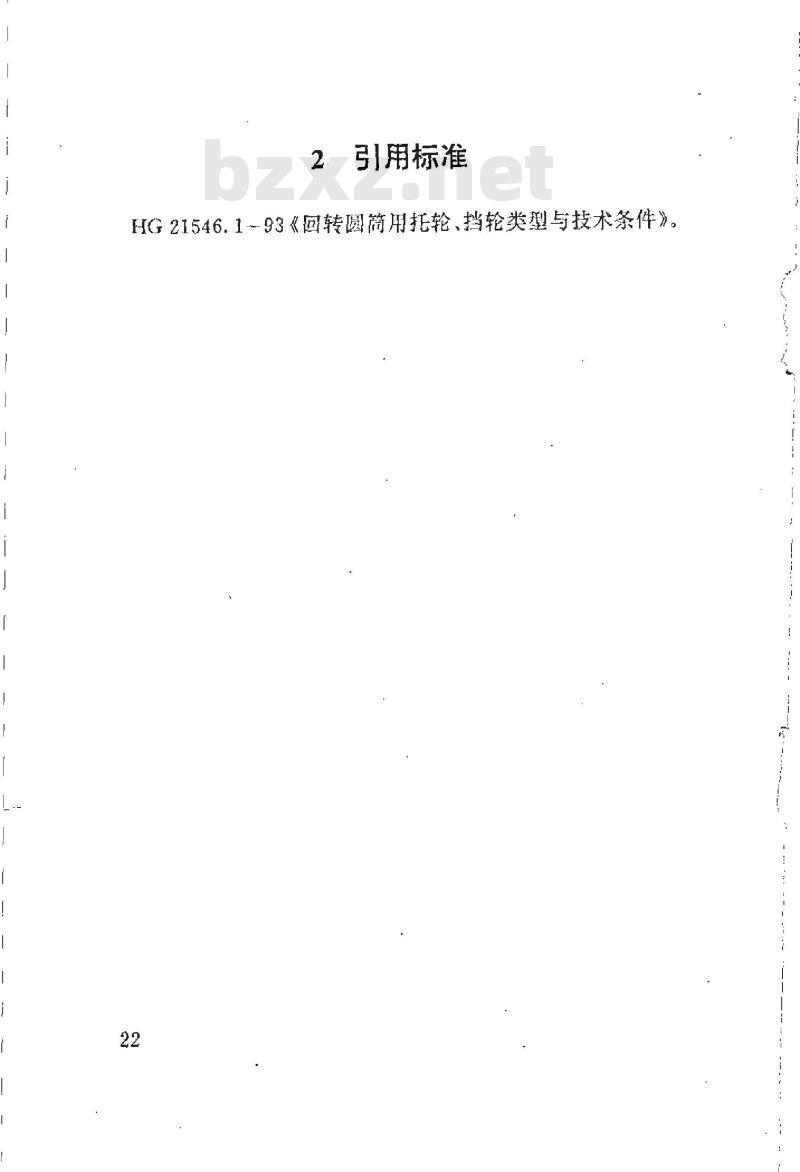

引用标准
HG21546.1-93《回转圆简用托轮、挡轮类型与技术条件》。22

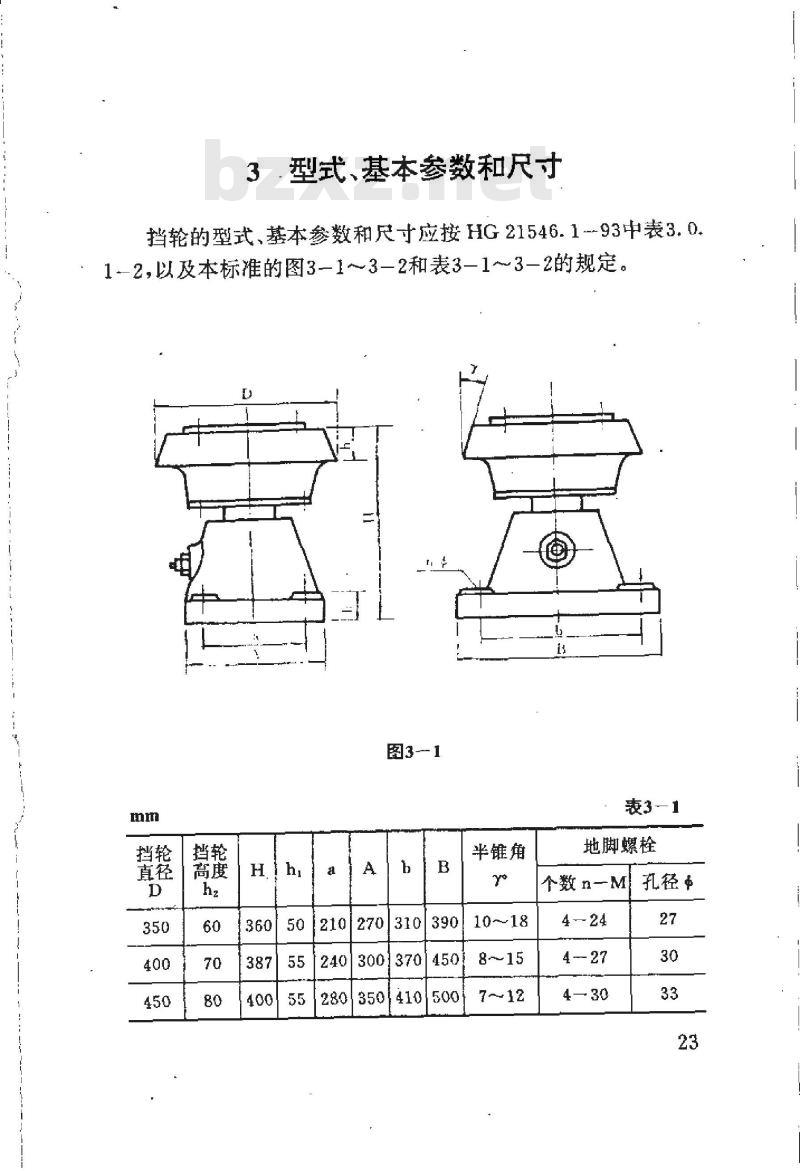

3.型式、基本参数和尺寸
挡轮的型式、基本参数和尺寸应按HG21546.1-93中表3.012，以及本标准的图3-1～3—2和表3—1～3—2的规定。图3-1
半锥角
8～15
地脚螺栓
个数n-M
4—30
孔径中

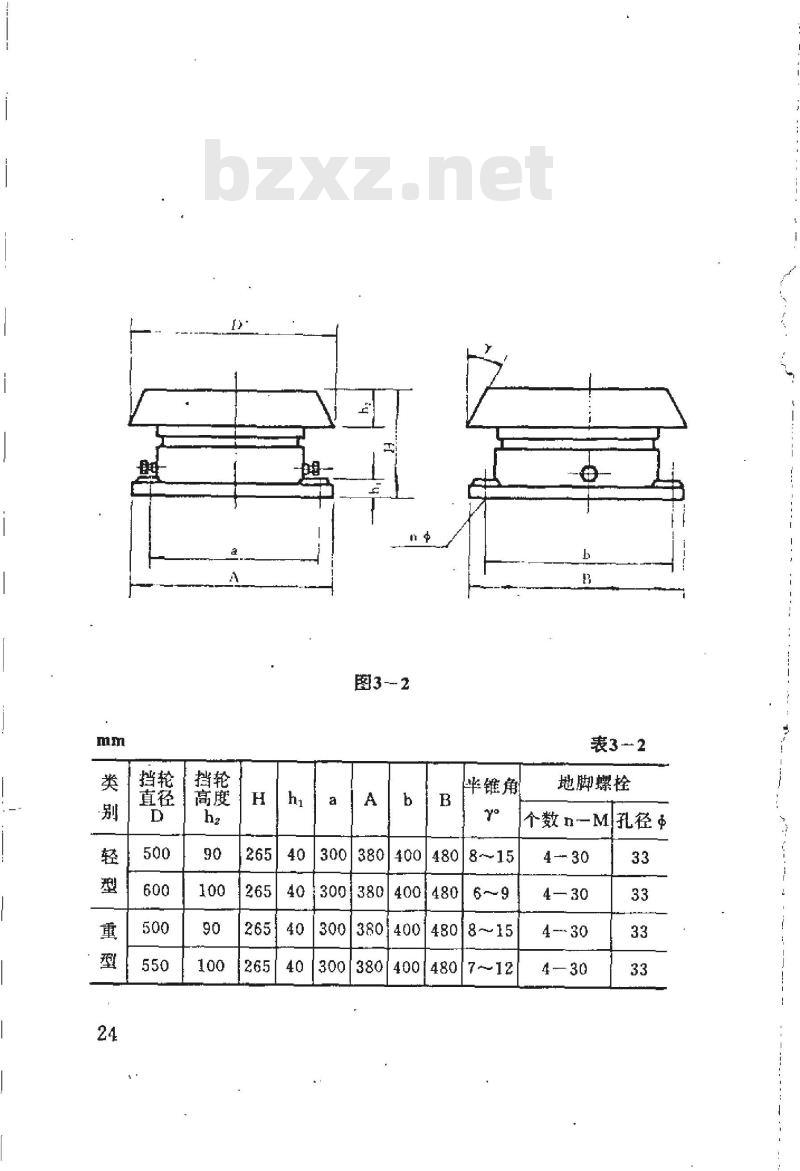

图3--2
半锥角
8~～15
表3—2
地脚螺栓
个数n-M
孔径中
4—30
4—30
4技术要求
接触应力值不得超过400MPa。
·4.0.2其它技术要求应符合HG21546.1-93《回转圆筒用托轮、挡轮类型与技术条件》中的技术条件。.25
5说明
当回转圆筒直径小于1000mm时，若选用200或300mm的带凸边结构的托轮，则可不另设挡轮（因其下滑的轴向力也较小，用带凸边的托轮可以承受）。5.0.2挡轮的半锥角在施工图中用表示，实际值由选用者根据选定的滚圈直径确定，但应在表列的适用范围内，以适应轴承结构特点。
挡轮所能承受的最大推力按下式计算：5.0.3
Fad=Gsinα
式中：。
一回转圆简简体中心线与水平面所成的夹角。在本标推中按3°计算。
G-一回转部分的总重量。包括有筒体及内件的重量、窑衬重量、物料重量、传动齿轮及滚圈重量等。5.0.4
标记示例：
回转部分总重t一80
标记：挡轮
DL80—400
挡轮直径400
HG 21546.3—93—2
