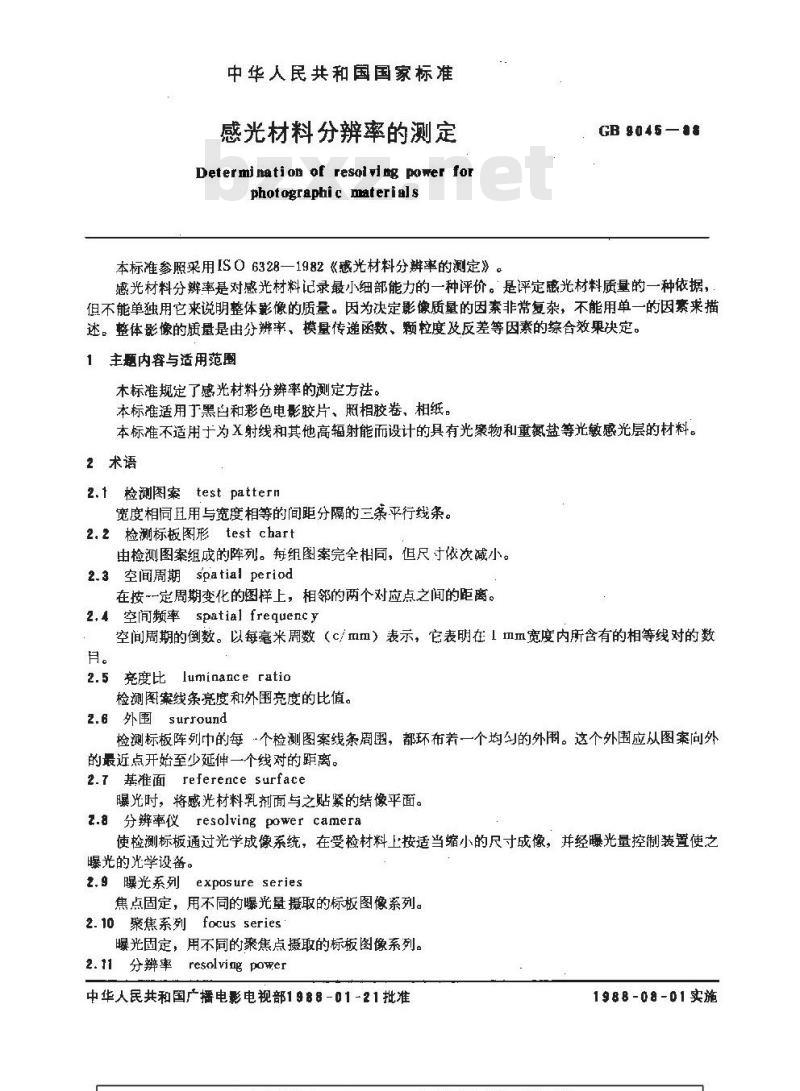

中华人民共和国国家标准
感光材料分辨率的测定
Determination of resolving power forphotographic materials
GB 9045—8$
本标准参照采用ISO6328—1982《感光材料分辨率的测定》。感光材料分辨率是对感光材料记录最小细部能力的一种评价。是评定感光材料质量的一种依据，但不能单独用它来说明整体影像的质量。因为决定影像质量的因素非常复杂，不能用单一的因素来描述。整体影像的质量是由分辨率、模量传递函数、颗粒度及反差等因素的综合效果决定。1主题内容与适用范围
木标准规定了感光材料分辨率的测定方祛。本标准适用丁黑白和彩色电影胶片、照相胶卷、相纸。本标准不适用于为X射线和其他高辐射能而设计的具有光聚物和重氮盐等光敏感光层的材料。2术语
2.t 捡测图案 test pattern
宽度相同且用与宽度相等的间距分隔的三条平行线条。2.2检测标板图形test chart
由检测图案组成的阵列。每组图案完全相同，但尺寸依次减小。2.3空间周期spatial period
在按一定周期变化的图样上，相邻的两个对应点之间的距离。2,4 空间频率 spatial frequency空间周期的倒数。以每毫米周数（c/mm）表示，它表明在1切m宽度内所含有的相等线对的数有。
亮度比luminanceratio
检测图案线条亮度和外围充度的比值。2.6 外围 surround
检测标板阵列中的每·个检测图案线条周围，都环布差一个均勾的外围。这个外围应从图案问外的最近点开始至少延伸一个线对的距离。2.7基准面reference surface
曝光时，将感光材料乳剂面与之贴紧的结像平面。z.a分辨率仪resolvingpowercamera使检测标板通过光学成像系统，在受检材料上按适当缩小的尺寸成像，并经光量控制装置使之曝光的光学设备。bzxz.net
z.9曝光系列exposureseries
焦点固定，用不同的曝光量摄取的标板图像系列。聚焦系列focus series
曝光固定，用不同的聚焦点摄取的标板图像系列。2.11分辨率
resolving power
中华人民共和国广播电影电视部1988-01-21批准1988-08-01实施
GB 9045—B8

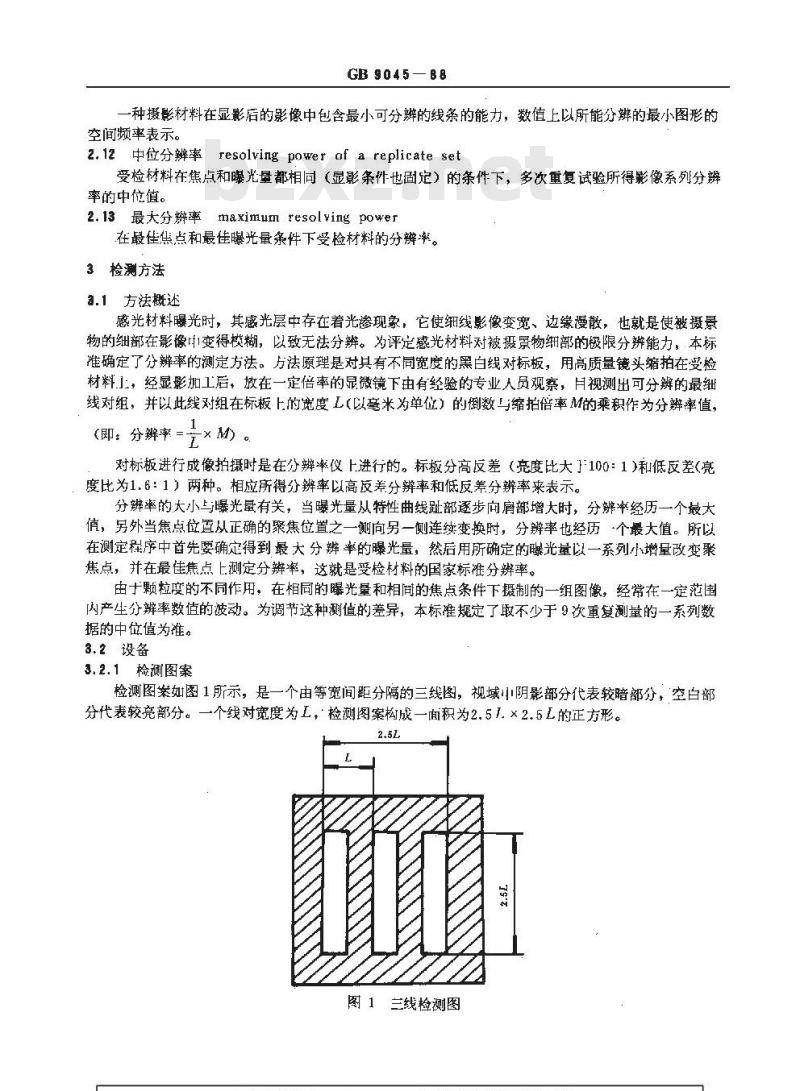

一种摄影材料在显影店的影像中包含最小可分辩的线条的能力，数值上以所能分辩的最小图形的空间频率表示。
z.12中位分辨率resolvingpower ofareplicateset受检材料在焦点和曝光量都相同（显影条件也固定）的条件下，多次重复试验所得影像系列分辩率的中位值，
2.13 最大分辨率 maximum resolving power在最佳焦点和最佳曝光量条件下受检材料的分辨率。3检测方法
3.1方法概述
感光材料曝光时，其感光层中存在着光渗现象，它使细线影像变宽、边缘漫散，也就是使被摄景物的细部在影像变得模糊，以致无法分辨。为评定感光材料对被摄景物纽部的极限分辨能力，本标准确定了分辨率的测定方法。方法原理是对具有不同宽度的黑白线对标板，用高质量镜头缩拍在受检材料上，经显影加工后，放在一定倍率的显微镜下由有经验的专业人员观察，月视测出可分辩的最细线对组，并以此线对组在标板上的宽度L（以毫米为单位）的倒数与缩拍倍率M的乘积作为分辨率值，×M）.
（即：分辩率=
对标板进行成像拍摄时是在分辨率仪上进行的。标板分高反差（亮度比大}=100=1）和低反差（亮度比为1.6：1）两种。相应所得分辨率以高反差分辨率和低反差分辨率来表示。分辨率的大小与爆光量有关，当曝光量从特性曲线趾部逐步向肩部增大时，分辨率经历一个最大值，另外当焦点位置从正确的聚焦位置之一侧向另一侧连续变换时，分辨率也经历个最大值。所以在测定程序中首先要确定得到最大分辨率的曝光量，然后用所确定的曦光量以一系列小增量改变聚焦点，并在最佳焦点上测定分辩率，这就是受检材料的国家标准分辨率。由于颗粒度的不同作用，在相同的曝光量和相间的焦点条件下摄制的一组图像，经常在一定范围内产生分辨率数值的波动。为调节这种测值的差异，本标准规定了取不少于9次重复测量的一系列数据的中位值为准。
3.2设备
3.2.1检测图案
检测图案如图1所示，是一个由等宽间距分隔的三线图，视域小阴影部分代表较暗部分，空白部分代表较亮部分。一个线对宽度为L，检测图案构成一面积为2.51.×2.5L的正方形。2.5L
图1兰线检测图
GB9045—88

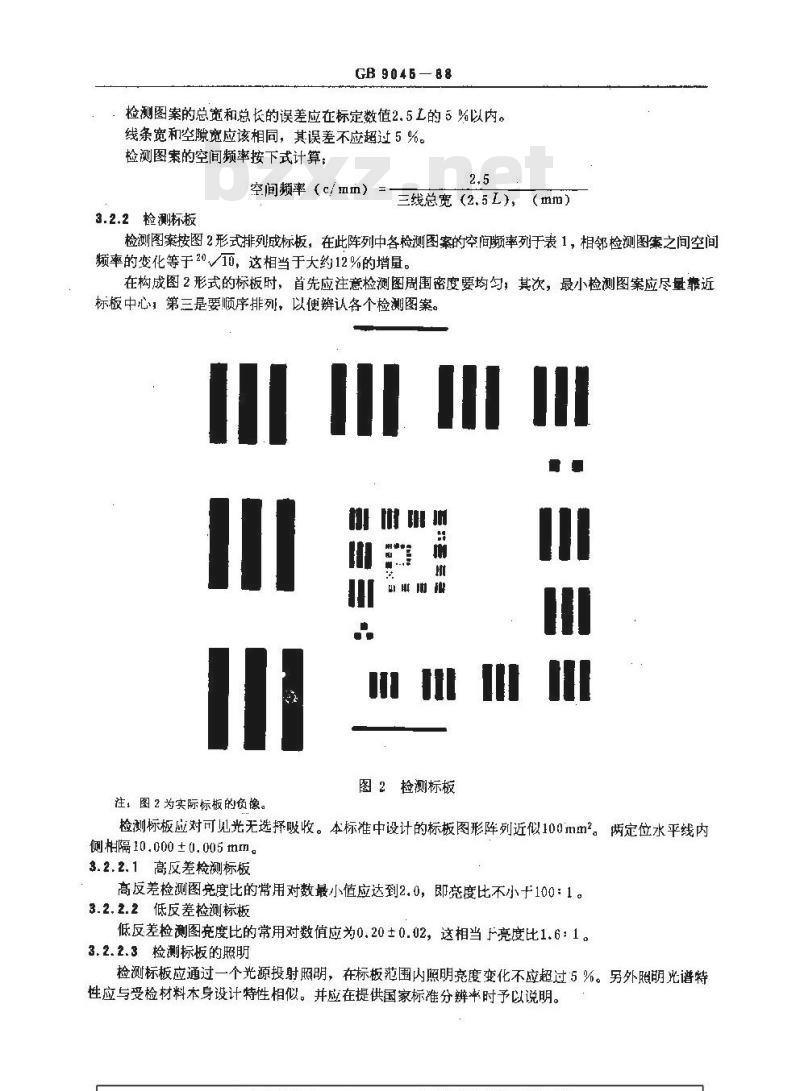

检测图案的总宽和总长的误差应在标定数值2.5L的5%以内。线条宽和空隙宽应该相同，其误差不应超过5%。检测图索的空间频率按下式计算：空间频率（c/mm）=
3.2.2检测标板
三线总宽(2.5L)，(mm)
检测图案按图2形式排列成标板，在此阵列中各检测图案的空间颇率列于表1，相邻检测图案之间空间频率的变化等于20T0，这相当于大约12%的增量。在构成图2形式的标板时，首先应注意检测图周围密度要均匀，其次，最小检测图案应尽量靠近标板中心，第三是要顺序排列，以便辨认各个检测图案。H
注，图 2 为实际标板的负像。
图2检测标板
检测标板应对可见光无选择吸收。本标准中设计的标板图形阵列近似100mm。两定位水平线内侧相隔10.000±0.005mm。
3.2.2.1高反差检测标板
高反差检测图完度比的常用对数最小值应达到2.0，即亮度比不小于100：1。3.2.2.2低反差检测标板
低反差检测图充度比的常用对数值应为0.20±0.02，这相当于亮度比1.6：1。3.2.2.3检测标板的照明
检测标板应通过一个光源投射照明，在标板范围内照明亮度变化不应超过5%。另外照明光谱特性应与受检材料本身设计特性相似。并应在提供国家标准分辨率时予以说明。组中图案序数
GB9045-—88

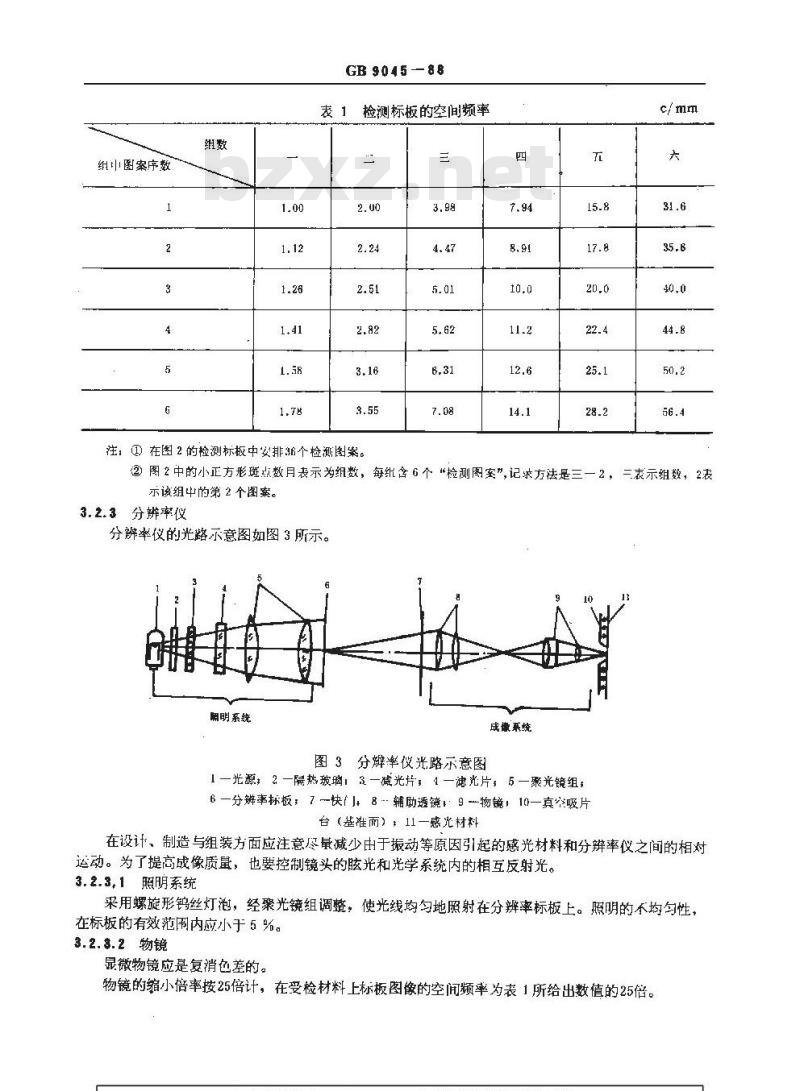

表1检测标板的空间频率
注：①在图2的检测标板中安排36个检测图案。3.98
②图2中的小正方形斑点数月表示为组数，每纸含6个“检测图室”，记求方法是三一示该组中的第2个图案。
3.2.3分辨率仪
分辨率仪的光路示意图如图3所示。明系统
成谢系统
图3分辫率仪光路示意图
1—光源，2一隔热玻瑙：3一减光片；1一滤光片，5一聚光镜组；6—分辩率标板7快门」8辅助透镜！9物镜！10—真举吸片c/mm
=表示组数，2表
台（基准面）：11—感光材料
在设计、制造与组装方面应注意尽量减少由于振动等原因引起的感光材料和分辨率仪之间的相对运动。为了提高成像质量，也要控制镜头的眩光和光学系统内的相互反射光。3.2.3,1照明系统
采用螺旋形钨丝灯泡，经聚光镜组调整，使光线均勾地照射在分辨率标板上。照明的不均匀性，在标板的有效范周内应小于5%。3.2.8.2物镜
显微物镜应是复消色差的。
物镜的缩小倍率按25倍计，在受检材料上标板图像的空间频率为表1所给出数值的25倍。3.2.8.8基准面
GB 9045--88

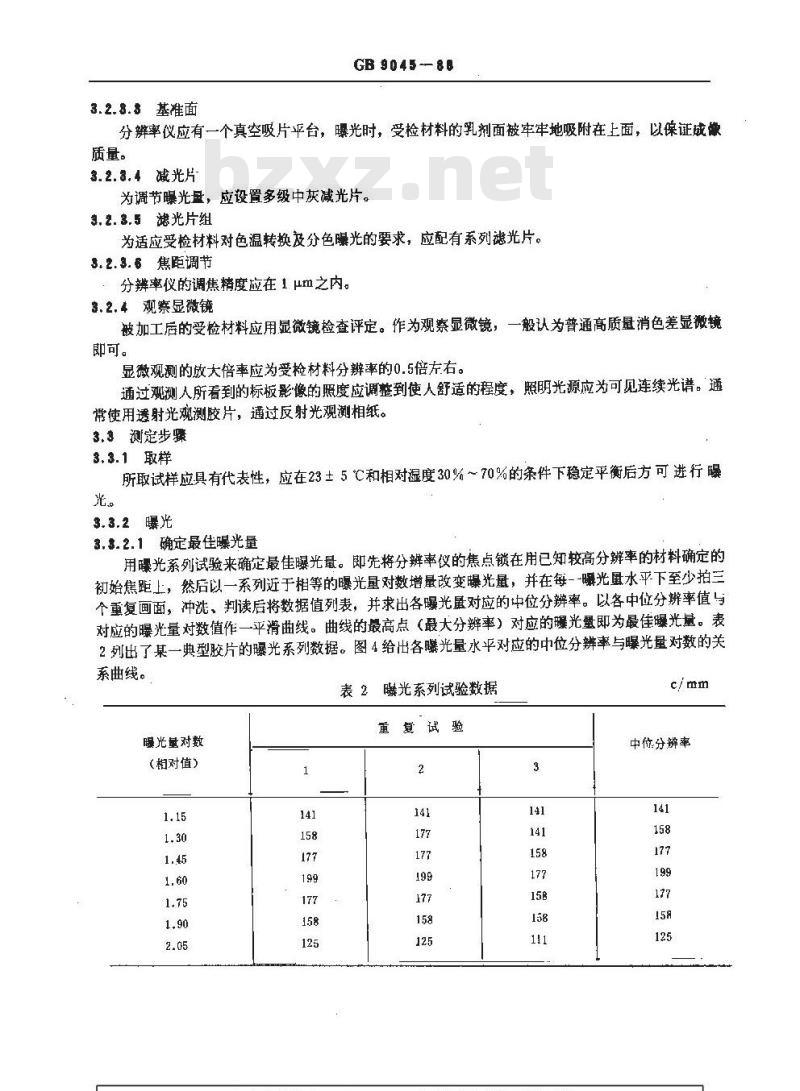

分辨率仪应有一个真空吸片平台，曝光时，受检材料的乳剂面被牢牢地吸附在上面，以保证成像质量。
3.2.8.4 减光片
为调节曝光量，应设置多级中灰减光片。3.2.3.5滤光片组
为适应受检材料对色温转换及分色曝光的要求，应配有系列滤光片。3.2.8.6焦距调节
分辨率仪的调焦精度应在1 μm之内。3.2.4观察显微镜
被加工后的受检材料应用显微镜检查评定。作为观察显微镜，一般认为普通高质置消色差显微镜即可。
显微观测的放大倍率应为受检材料分辨率的0.5倍左右。通过观测人所看到的标板影像的照度应调整到使人舒适的程度，照明光源应为可见连续光谱。通常使用透射光观测胶片，通过反射光观测相纸。3.3测定步骤
3.3.1取样
所取试样应具有代表性，应在23±5C和相对湿度30%～70%的条件下稳定平衡后方可进行光。
3.3.2曙光
3.3.2.1确定最佳曝光量
用噪光系列试验来确定最佳曝光量。即先将分辨率仪的焦点锁在用已知较高分辨率的材料确定的初始焦距上，然后以一系列近于相等的曝光量对数增量改变曝光量，并在每--曝光量水平下至少拍三个重复画面，冲洗、判读后将数据值列表，并求出各曝光量对应的中位分辨率。以各中位分辨率值与对应的曝光量对数值作一平滑曲线。曲线的最高点（最大分辩率）对应的曦光即为最佳光量。表2列出了某一典型胶片的曝光系列数据。图4给出各曦光量水平对应的中位分辨率与曝光量对数的关系曲线。
暖光量对数
（相对值）
表2曦光系列试验数据
重复试验
中价分率
分辨率
GB9045--88
最大被
1.15 1.30 1.5 1. 0 1. .50 -2 6 0g H图4曝光系列
曝光量范围的选取范围可参考受检材料的感光度、宽容度的大小而定，其原则是所选取的曝光量范围内，分辨率必须经历一个最大值，另外曝光量对数增量不要太大，在最佳曝光量标点上划一条垂宜线，然后选取靠近这条线的4.个标点（线的每一侧各取2点），在这4点组合中，最大分辨率不应大于组合中最小分辨率的2倍。
3.3.2.2确定最佳焦点
用聚焦系列试验来确定最佳焦点。即用曝光系列试验中确定的最佳曝光量作为聚焦系列的光量，然后在初始焦点附近，以小的增量改变聚焦位置，在每个聚焦位置至少重复拍摄9个（奇数）画面，然后冲洗、判读。将各分辨率值列表，求出各焦点下中位分辨率，并用此中位分辨率值与焦点位置作一关系曲线，曲线的最高点对应的焦点位置即为最佳焦点。表3列出了某一典型胶片的聚焦系列试验值，图5为各焦点下中位分辨率与焦点的关系曲线。在做聚焦系列试验时，也必须注意两点，一是焦点调节范围应能保证曲线经历最大值，二是最佳焦点附近的4个点（每边两点）组合中最大分辩率不应大于组合中最小分辨率的2倍。焦距位置
表3聚焦系列试验数据
重复试验
分辨率
3.4冲洗加工
分辨率
GB.9045--88
最大值
图5聚焦系列曲线
焦距位置
将曝过光的受检材料（曝光系列、聚焦系列）按生产厂家推荐的标准条件（包括药液配方和加T工艺）进行冲洗加工。
3.5分辨率的判别
将显影加工后的分辨率标板影像放在一定倍数的观察显微镜下，出有经验的专业人员进行观察（在决定一个产品分辨率时，须有二个以上有经验人员观察），以能比较有把握地数出三根线条为确定分辨辩率的依据。当相邻的空间频率较低的图像不可分辩时，则此图像应被判断为不可分辨。3.6最大分辨率的确定
在聚焦系列试验中所确定的最佳焦点所对应的分辨率称为受检材料的最大分辨率。4检测结果归类
4.1分辨率的标称
按上述介绍的方法确定了受检材料的最大分辨率算术值以后，借助于表4所列的归整法，可直接求出国家标准分辨率，然后，按标板的亮度比是大于100：1或者是1.6:1来表明受检材料的国家标准高反差分辨率或者国家标准低反差分辩率。4.2产品的分辨率
按本标准规定，一个产品的分辨率是以这个产品至少三个样品所测的最大分辨率的平均值为基础。5分辨率的标定符号
5.1按本标准规定的方法确定的，并按表4归整标值的某一产品的分辨率可按照检测标板的亮度比，以GBRP×××或者GB--RPL×××的形式来标明国家标准高反差分辨率或者国家标准低反差分辩率。
5.2当报告某一样品的国家标准分辨率时，应注明具体的曝光条件和冲洗条件。测算出的分辨率范围
28.0~35.2
35.3 ~ 44.0
44.5 ~ 55 .9
56.0~70.4
70.5 ~ 88.9
89.0 ~ 111
112~140
141~176
177 ~222
223 ~279
280~352
353 ~ 444
445 ~ 559
560 ~ 704
705 ~889
890 ~1110
1120~1400
GB 9045-88
表4国家标准分辨率
国家标准分辨率值
谢加说明：
本标准由中华人民共和国广播电影电视部电影事业管理局提出。本标准由广播电影电视部中国电影科学技术研究所归口。本标准由广播电影电视部中国电影科学技术研究所负责起草，化工部第一胶片厂参加。本标准主要起草人牟秀芳、贾民霞。c/ mm
