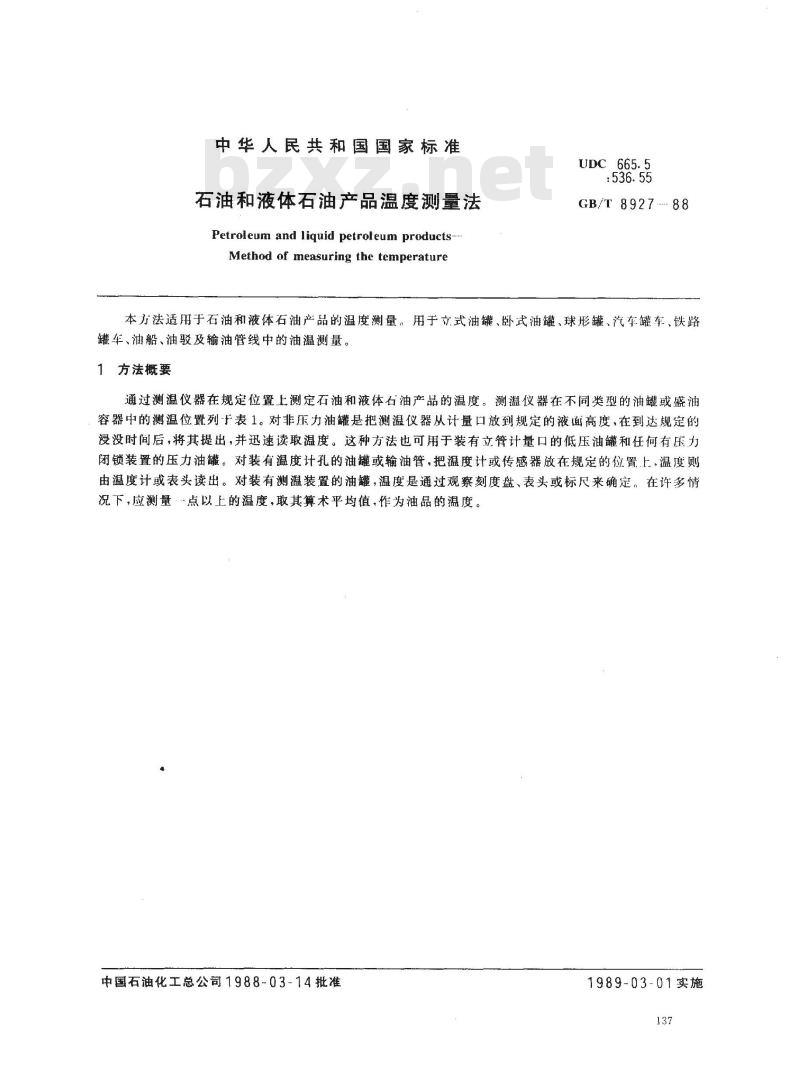

【国家标准(GB)】 石油和液体石油产品温度测量法

中华人民共和国国家标准
石油和液体石油产品温度测量法Petroleum and liquid petroleum products-Method of measuring the temperature665.5
：536.55
GB/T 8927.-- 88
本力法适用于石油和液体石油产品的温度测量。用于立式油罐、卧式油罐、球形罐、汽车罐车、铁路罐车、油船、油驳及输油管线中的油温测量。1方法概要
通过测温仪器在规定位置上测定石油和液体石油产品的温度。测温仪器在不同类型的油罐或盛油容器中的测温位置列于表1。对非压力油罐是把测温仪器从计量口放到规定的液面高度，在到达规定的漫没时间后，将其提出，并迅速读取温度。这种方法也可用于装有立管计量口的低压油和任何有压力闭锁装置的压力油罐。对装有温度计孔的油罐或输油管，把温度计或传感器放在规定的位置上，温度则由温度计或表头读出。对装有测温装置的油罐，温度是通过观察刻度盘、表头或标尺来确定。在许多情况下，应测量·“点以上的温度，取其算术平均值，作为油品的温度。中国石油化工总公司1988-03-14批准1989-03-01实施
球形或球形罐
卧式圆简形罐
油船和油驳
铁路罐车和汽车
固顶罐
浮顶罐
蒸气空间可变罐
压力罐
非压力罐
压力罐
不加热的
非压力罐
加热的
压力罐
非压力罐
压力罐
输油管线
GB/T 8927—88
温度测量附属装置
罐顶计量口
计量口
计量口
可拆卸的插孔或插
立式温度计插孔
可拆卸的插孔或插
压力锁
立式温度计插孔
计盘口
可拆卸的插孔或插
甲板计量口
甲板计量口
温度计插播孔
圆顶室口
温度计插孔
温度计插孔

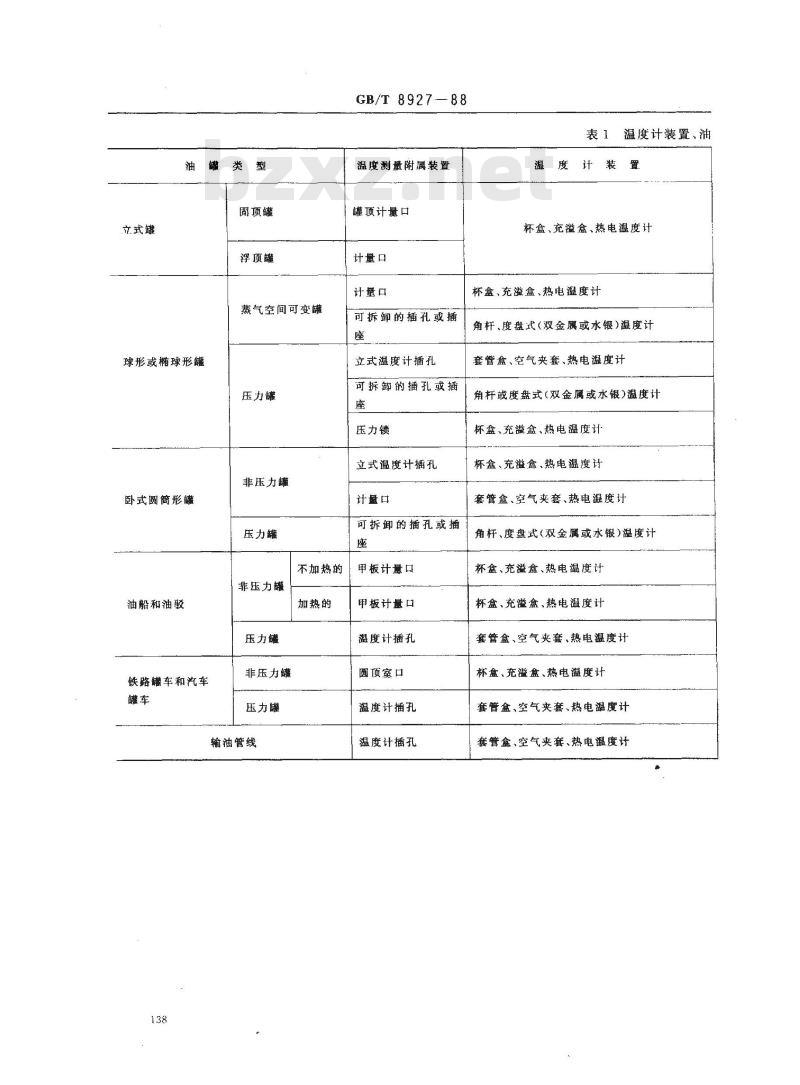

表1温度计装置、油
温度计装
杯盒、充溢盒、热电温度计
杯盒、充溢盒、热电温度计
角杆、度盘式(双金属或水银)温度计套管盒、空气夹套、热电温度计角杆或度盘式(双金属或水银)温度计杯盒、充溢盒、热电温度计
杯盒、充溢盒、热电温度计
套管盒、空气夹套、热电度计
角杆、度盘式（双金属或水银）温度计杯盒、充溢盒、热电温度计
杯盒、充溢盒、热电温度计
套管盒、空气夹套、热电温度计杯盒、充溢盒、热电温度计
套管盒、空气夹套、热电温度计套管盒、空气夹套、热电温度计罐、盛油容器及测温位置

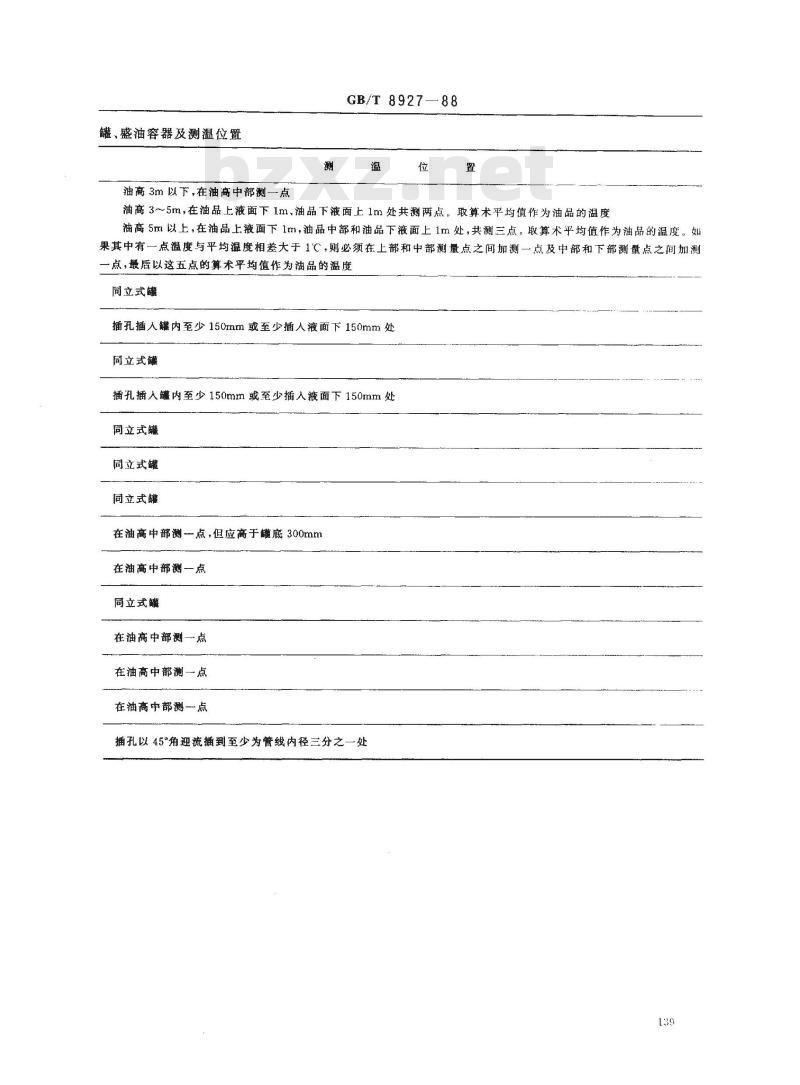

油高3m以下，在油高中部测一点测
GB/T8927
油高3~5m，在油品上液面下1m、油品下液面上1m处共测两点。取算术平均值作为油品的温度油高5m以上，在油品上液面下1m，油品中部和油品下液面上1m处，共测三点。取算术平均值作为油品的温度。如果其中有一点温度与平均温度相差大于1℃，则必须在上部和中部测量点之间加测一点及中部和下部测量点之间加测一点，最后以这五点的算术平均值作为油品的温度同立式罐
插孔插入罐内至少150mm或至少插人液面下150mm处同立式罐
插孔插入罐内至少150mm或至少插入液面下150mm处同立式罐
同立式罐
同立式罐
在油高中部测点，但应高于罐底300mm在油高中部测-点
同立式罐
在油高中部测一点
在油高中部测一点
在油高中部测一点
插孔以45°角迎流插到至少为管线内径三分之一处139

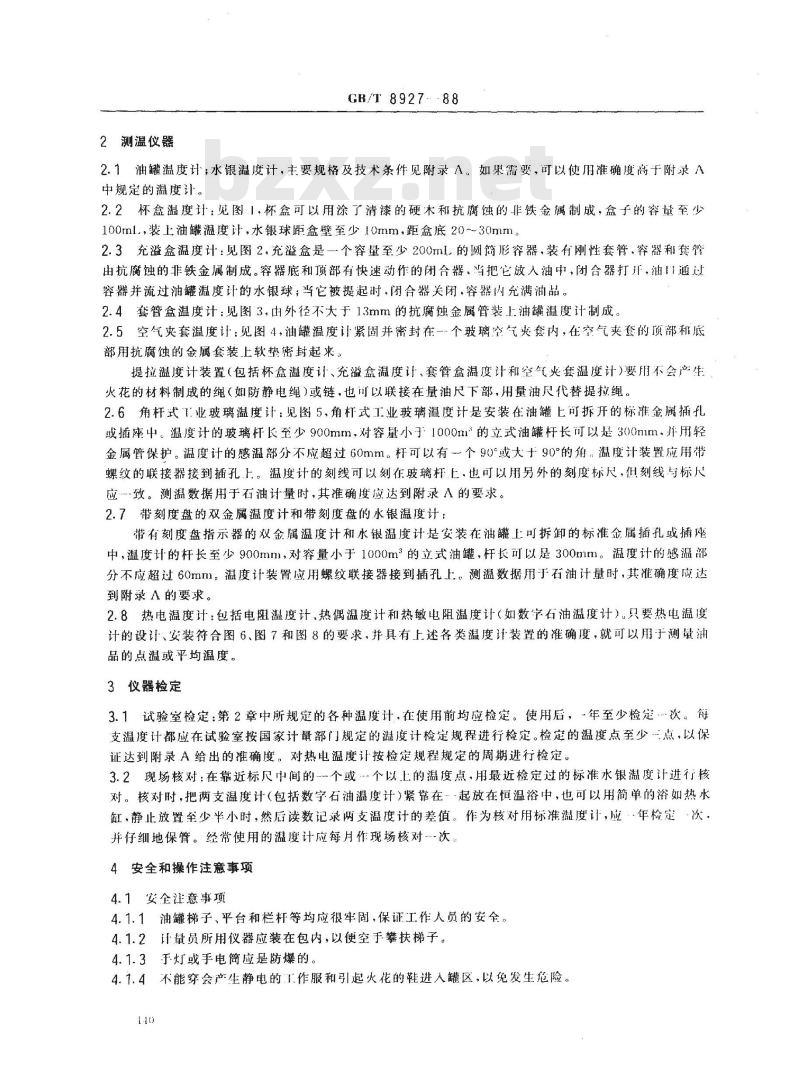

2测温仪器Www.bzxZ.net
GB/T 8927-. -88
2.1油罐温度计；水银温度计，主要规格及技术条件见附录A。如果需要，可以使用准确度高于附录A中规定的温度计。
2.2杯盒温度计：见图」，杯盒可以用涂了清漆的硬木和抗腐蚀的非铁金属制成，盒子的容量至少100ml.，装上油罐温度计，水银球距盒壁至少10mm.距盒底20~30mm。2.3充溢盒温度计：见图2.充溢盒是一个容量至少200ml.的圆简形容器，装有刚性套管，容器和套管由抗腐蚀的非铁金属制成。容器底和顶部有快速动作的闭合器，当把它放人油，闭合器打开，油通过容器并流过油罐温度计的水银球；当它被提起时，闭合器关闭，容器内充满油品。2.4套管盒温度计：见图3，由外径不大于13mm的抗腐蚀金属管装上油罐温度计制成。2.5空气夹套温度计：见图4，油罐温度计紧固并密封在一个玻璃空气夹套内，在空气夹套的顶部和底部用抗腐蚀的金属套装上软垫密封起来。提拉温度计装置（包括杯盒温度计、充溢盒温度计、套管盒温度计和空气夹套温度计）要用不会产生火花的材料制成的绳（如防静电绳）或链，也可以联接在量油尺下部，用量油尺代替提拉绳。2.6角杆式1业玻璃温度计：见图5，角杆式工业玻璃温度计是安装在油罐上可拆开的标准金属插孔或插座中。温度计的玻璃杆长至少900mm，对容量小于1000m的立式油罐杆长可以是300mm.并用轻金属管保护。温度计的感温部分不应超过60mm。杆可以有个90°或大于90°的角。温度计装置应用带螺纹的联接器接到插孔上。温度计的刻线可以刻在玻璃杆上，也可以用另外的刻度标尺，供刻线与标尺应致。测温数据用于石油计量时，其准确度应达到附录A的要求。2.7带刻度盘的双金属温度计和带刻度盘的水银温度计：带有刻度盘指示器的双金属温度计和水银温度计是安装在油罐上可拆卸的标准金属插孔或插砸中，温度计的杆长至少900mm，对容量小于1000m2的立式油罐，杆长可以是300mm。温度计的感温部分不应超过60mm。温度计装置应用螺纹联接器接到插孔上。测温数据用于石油计量时，其准确度应达到附录A的要求。
2.8热电温度计：包括电阻温度计，热偶温度计和热敏电阻温度计（如数字石油温度计）。只要热电温度计的设计、安装符合图6、图7和图8的要求，并具有上述各类温度计装置的准确度，就可以用于测量油品的点温或平均温度。
3仪器检定
3.1试验室检定：第2章中所规定的各种温度计，在使用前均应检定。使用后，一年至少检定…次。每支温度计都应在试验室按国家计量部门规定的度计检定规程进行检定。检定的温度点至少点，以保证达到附录A给出的准确度。对热电温度计按检定规程规定的周期进行检定。3.2现场核对：在靠近标尺中间的个或个以上的溢度点，用最近检定过的标准水银温度计进行核对。核对时，把两支温度计（包括数字石油温度计）紧靠在·起放在恒温浴中，也可以用简单的浴如热水缸，静止放置垒少半小时，然后读数记录网支温度计的差值。作为核对用标准温度计，应·年检定次，并仔细地保管。经常使用的温度计应每月作现场核对一-次。4安全和操作注意事项
4.1安全注意事项
4.1.1油罐梯子、平台和栏杆等均应很牢固，保证工作人员的安全。4.1.2计量员所用仪器应装在包内，以便空手攀扶梯子。4.1.3于灯或手电简应是防爆的。4.1.4不能穿会产生静电的1.作服和引起火花的鞋进人罐区，以免发生危险。110
GB/T 8927-88

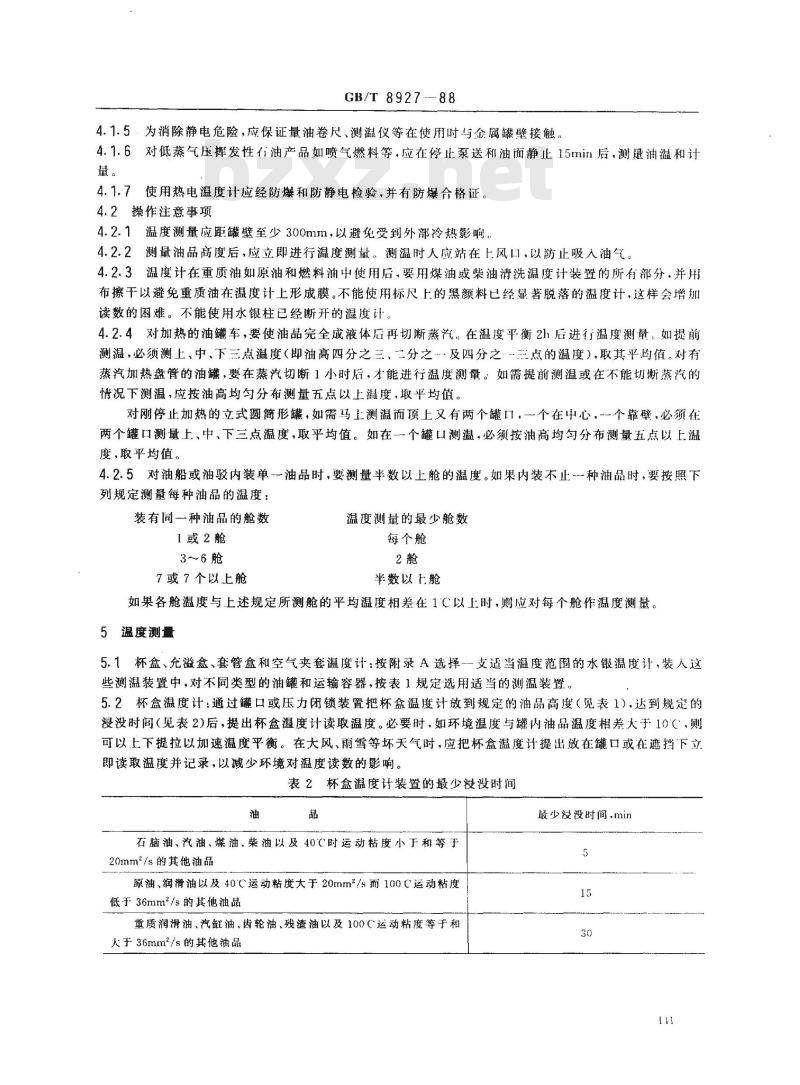

4.1.5·为消除静电危险，应保证量油卷尺、测溢仪等在使用时与金属罐壁接触。4.1.6对低蒸气压挥发性油产品如喷气燃料等，应在停止泵送和油面静止15min后，测量油温和计量。
使用热电温度计应经防爆和防静电检验，并有防爆合格证。4.1.7
4.2操作注意事项
4.2.1温度测量应距罐壁至少300mm，以避免受到外部冷热影响。4.2.2测量油品高度后，应立即进行温度测量。测温时人应站在上风口，以防止吸人油气。4.2.3温度计在重质油如原油和燃料油中使用后.要用煤油或柴油清洗温度计装置的所有部分，并用布擦干以避免重质油在温度计上形成膜。不能使用标尺上的黑颜料已经显著脱落的温度计，这样会增加读数的困难。不能使用水银柱已经断开的温度计，4.2.4对加热的油罐车，要使油品完全成液体后再切断蒸汽。在温度平衡2h后进行温度测量。如提前测温，必须测上、中、下三点温度（即油高四分之三，二分之及四分之·三点的温度），取其平均值。对有蒸汽加热盘管的油罐，要在蒸汽切断1小时后，才能进行温度测量。如需提前测温或在不能切断蒸汽的情况下测温，应按油高均匀分布测量五点以上溢度，取平均值。对刚停止加热的立式圆简形罐，如需马上测温而顶上又有两个罐口，一个在中心，一个靠壁，必领在两个罐口测量上、中、下三点温度，取平均值。如在一个罐口测温，必须按油高均勾分布测量五点以上温度，取平均值。
4.2.5对油船或油驳内装单油品时，要测量半数以上舱的温度。如果内装不止一种油品时，要按照下列规定测量每种油品的温度：
装有同一种油品的舱数
1或2舱
3～6舱
7或7个以上舱
温度测量的最少舱数
每个舱
半数以舱
如果各舱温度与上述规定所测舱的平均温度相差在1C以上时，则应对每个舱作温度测量。5温度测量
5.1杯盒、充溢盒、套管盒和空气夹套温度计：按附录A选择-一支适当温度范围的水银温度计，装入这些测温装置中，对不同类型的油罐和运输容器，按表1规定选用适当的测温装置。5.2杯盒温度计：通过罐口或压力闭锁装置把杯盒温度计放到规定的油品高度（见表1），达到规定的浸没时间（见表2）后，提出杯盒温度计读取温度。必要时，如环境温度与罐内油品温度相差大于10（，则可以上下提拉以加速温度平衡。在大风、雨雪等坏天气时，应把杯盒温度计提出放在罐口或在遮挡下立即读取温度并记录，以减少环境对温度读数的影响。表2杯盒温度计装置的最少浸没时间油
石脑油、汽油、煤油、柴油以及40℃时运动粘度小于和等于20mm2/s的其他油品
原油、润滑油以及40C运动粘度大于20mm2/s而100C运动粘度低于36mm2/s的其他油品
重质润滑油、汽缸油、齿轮油、残渣油以及100C运动粘度等于和大于36mm2/s的其他油品
最少漫没时间,min
GB/T 8927-88
5.3充溢盒温度计：先打开充溢盒的闭合器，用罐内的上部油品冲洗2～3次，然后把盒放到规定的油品高度（见表1）。并上下提拉以加速温度平衡，关闭闭合器，提出充溢盒，立即读取温度，并记录。5.4套管盒温度计：用于装有温度计插孔的装置中，对于小容积的压力罐，把套管盒温度计放到罐内液体中部；对于大容积罐把套管盒温度计放到要求的油品高度（见表1），使套管盒温度计保持在要求的油品高度，达到温度平衡后，提出套管盒温度计，但要把下部钻孔端保持在插孔内，以防止温度变化，立即读取温度并记录。
5.5空气夹套温度计：它可以用来代替套管盒温度计，适用于通过温度计插孔或直接漫没在非压力罐内测定加热或不加热油品的温度。5.6角杆式和度盘式温度计：角杆式和度盘式温度计是永久地安装在温度计插孔中，直接读取温度，只有在更换或检定时，才被拆下来。5.7热电温度计：由一个或多个传感器和指示温度的表头组成。电阻温度计典型的线路见图7，表头可以用指针或数字显示温度数。它可以放在罐顶、地面或任何方便的地方，直接得到点温度或平均温度。5.7.1手提式点温度测量装置；它带有一个传感器，联接有足够长的软导线，可以通过测量口放到任何要求的油品高度上量温度。
5.7.2固定式平均温度测量装置：它带有多个传感器均勾的分布在整个油品高度上，以电缆形式装配起来，放人油中或把它放到软管或薄壁管中，软管或薄壁管应由抗腐蚀材料制成，并固定在油罐中，距罐壁至少300mm。
5.7.3选择开关：使用多点开关把装在电缆上的每个传感器分别接到表头上，在开关工作记号，以表明测温所在油品高度。
6报告结果
6.1使用分度值为0.5℃的1号和2号油罐温度计，应估读到0.1℃。当只读取一点温度时，取温度尾数最接近0,0.25，0.5和0.75℃的值报告结果。例如估测温度为41.1℃时取41℃；估测温度为41.2℃或41.3℃时取41.25℃；估测温度为41.4℃或41.6C时取41.5℃。使用分度值为1℃的3号油罐温度计，应估读到0.2℃。当只读取-一点温度时，取温度尾数最接近0,0.5和1℃的值报告结果。例如估测温度为73.4℃和73.6℃时取73.5℃；估测温度为73.2℃时取73.0℃；估测温度为73.8℃时取74.0℃。6.2测定两点或两点以上温度时，对1号和2号油罐温度计，每点温度按6.1规定估读到0.1C。将所有温度值取算术平均值，再修约到最接近0，0.25，0.5和0.75℃的值报告结果。例如上、中、下部三点温度分别为30.2℃，30.4℃、30.3℃，平均值为30.3℃，以30.25℃报告结果。对3号油罐温度计，每点温度按6.1规定读到0.2℃。将所有温度值取算术平均值，再修约到最接近0，0.5和1℃的值报告结果。例如上、中、下部三点温度分别为80.0，80.4和80.4℃，其平均值为80.27C，以80.5℃报告结果。
25 ±5
47.5 ± 2.5 -4
GB/T·8927---88
图1杯盒温度计
1、5—夹子；2-温度计;3—硬木：4—抗腐蚀金属杯100mL;6—抗腐蚀金属杯封闭的底143
GB/T 8927--88
最小50
图2充溢盒温度计
1-温度计；2--抗腐蚀金属外壳；3-充溢盒最小容量200mL4-闭合器娠,
最大13
图3套管盒温度计
1—溢度计；2-抗腐蚀金属外壳
GB/T 8927 -- 88
图4空气夹套温度计
1--玻璃空气夹套;2--抗腐蚀金属套：3-温度计：4--空气空间
最大高度
GB/T892788
图5角杆式工业玻璃温度计
1-石棉填料，2—914mm长套管；3—感温泡；4—温度计杆；5-—罐壁152
安装高度
商油面
图6浮顶罐安装示意图
1直径203mm导线；2-内径19mm黄钢管；3-内径19~13mm90°弯管渐缩接头；4一内径13mm黄管，5一接头；6-内径大于33mm;7--塑料套管；8一计量孔盖；9--浮船;10-内径203mm计量管；11一内径13mm挠性青铜软管：12—最大直径33mm焊接头
GB/T 8927—88
最高油面
图7锥顶罐安装示意图
安装高度
1-计量孔；2人孔：3-直径203mm导线；4—内径19mm圆形黄法兰，5罐顶；6—内径19mm黄铜管；7内径13mm黄铜管；8内径13mm挑性青钢软管
GB/T 8927
图8电阻温度计安装示意图
1--指示器，2、3-开关：4-油罐：5罐底；6-检流计；7·电源
