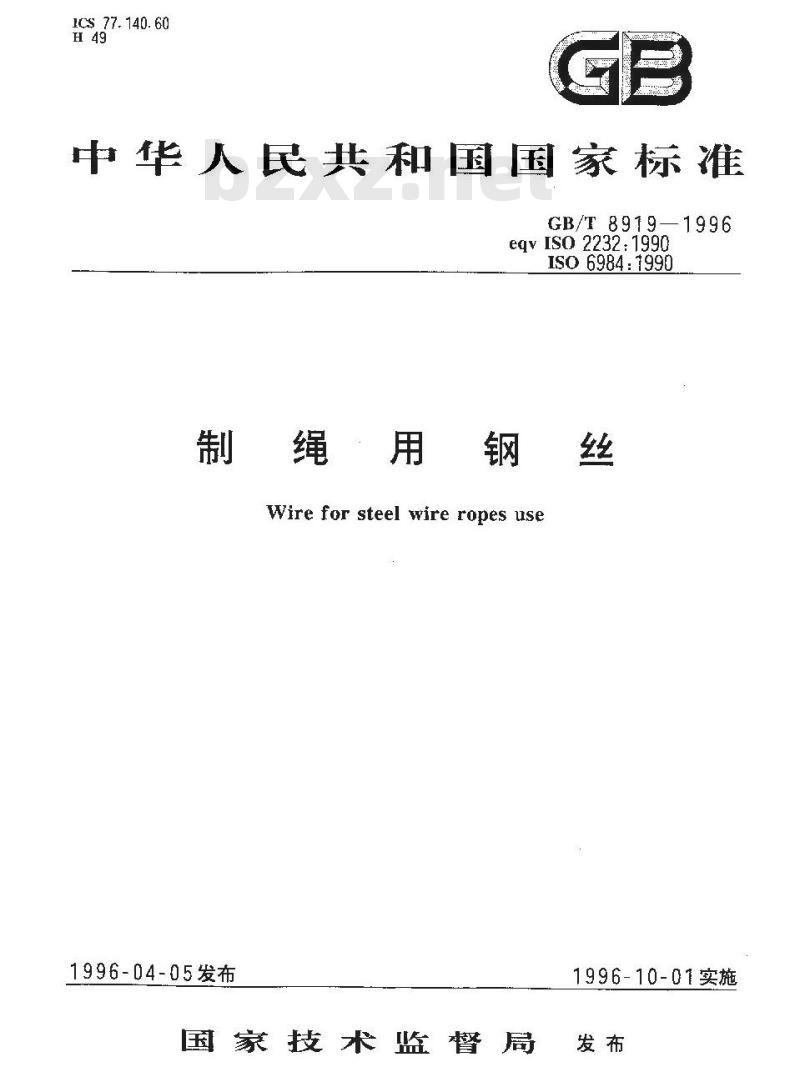

【国家标准(GB)】 制绳用钢丝

ICS. 77. 140. 60
中华人民共和国国家标准
GB/T8919—1996
eqvIS02232:1990
ISO 6984 : 1990
制绳用钢丝
Wire for steel wire ropes use1996-04-05发布
国家技术监督局
1996-10-01实施
GB/T 8919—1996
引用标推
尺寸、外形及允许偏差
技术要求
试验方法·
检验规则
包装、标志及质量证明书
GB/T 8919-1996
本标准是与钢丝绳》国家标准相配套的标准，代替GB 8919一88&优质制绳用钢丝3和GB 1178一74≤制绳用钢丝\标准。在技术内容上等效采用国际标准IS0 2232:1990&一般用途钢丝绳和粗直径钢丝绳用非合金丝技术条件\和IS06981:1990矿并提升钢丝绳用非合金钢丝技术条件》,升将这两个国际标准的内容台并在本标准中,规定为一般用途和重要用途钢丝绳用钢丝本标准是对GB8919一88标准的修订,保留了在我国长期实践中证明适合国情的内容，本标准在下列章节中有改变：
1（范围）；
-3（分类）：
-4(尺寸、外形及允许偏差）；
5（技术要求)
7.2（复验）。
本标准于 1988 年 2 月首次发布。本标中华人民共和国治金工业部提出。本标由冶金部信息标研究院归口。本标准起草单位：鞍山钢铁公司、冶金部信息标准研究院、天津第二钢丝绳厂本标准主要起草人;刘徐源、封文华，王平。1范围
中华人民共和国国家标准
Wire for steel wire ropes use丝
GB/T8919—1996
eqv 1S0 2232:1990
ISO6982:1990
GB 117871
代者GR8919-88
本标准规定了制绳用钢丝的分类、尺寸、外形及允许偏差、技术要求、试验方法、检验规则、包装，标志及质量证明书，
本标准适用于制造一般用途和重要用途钢丝绳用圆形截面的光面和镀锌钢丝2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB228-87金属拉伸试验方法
GB238--84金属线材反复弯曲试验方法GB239--84金属线材扭转试验方法钢丝验收，包装，标志及质量证明书的一般规定GB2103-88
GB/T2973--91镀锌钢丝锌层重量试验方法GB2976-88金属线材缠绕试验方法GB/T4354-1994优质碳素钢热轧盘条3分类
3.1按表面状态、公称直径和公称抗拉强度分类见表1。表1_分类
钢丝表面状态
无面和B类镀锌钢丝
AB类镀锌钢丝
A类镀锌钢丝
公称直dmm
3.60d54.40
3.00d3.60
0.20 d 3. 60
3.6004.40
0.20d<3.60
3.60d4.40
3.00-ds3.60
c.20d3.00
公称抗拉强度，MPa
14701570
16701770
1670177018701960
16702779
15751670
16701770
3. 2公称直径间隔,直径不大于 0. 40 m 的钢丝,其公称直径间隔为 0. 02 mm，直径大于 0. 40 IIm到2.00mm的锅丝，其公称真径间隔为0.05mm，直径大于2.00nm的钢丝.其公称直径间隔为0.10 mm。在特殊情况下,允许采用中间公称直径的钢丝，国家技术监督局1996-04-05批准1996-10-01实施
GB/T 8919—1996
3.3按用途不同分为一般用途利重要用途钢丝绳用钢丝。4尺寸、外形及充许偏差
4.1直径
4.1.1公称直径
钢丝公称直径应符合3.1和3.2条的规定，验收钢丝时确定各项检验结果都应以公称直径为基础。4.1.2实测直径及其充许偏差
钢丝实测自径是指在同横截面互相垂直的方向上，两次测量所得直径的算术平均值。其允许偏券应符合表2的规定。
表2实测直径允许偏券www.bzxz.net
钢丝公称直径
0.20d-20.60
0. 60d1. 00
1. 00.d-1. 60
2.40d3.70
3.70a4, 40
4. 1. 3不圆度
光面,B类利AB类镀锌钢丝
二 0. 03
充许偏差
A类镀锌钢丝
在钢丝同一横截面上最大直径与最小直径之差为钢丝的不圆度，其值不得大于钢丝真径公差之半，4.2外形
钢丝盘应规整，当打开钢丝盘时，钢丝不得散乱，扭转或呈“\字形。工宁轮卷线应平整，5技术要求
5.1.钢丝用材料
钢丝应用符合GB/T4354规定的盘条制造，钢的牌号由制造厂选择。5.2抗拉强度
表1中规定的公称抗拉强度是钢丝抗拉强度的下限，上限等于下限加上表3中规定的差值。表3抗拉强度差值
钢丝公称直径d，mm
0.20≤d0.50
0. 50d<1. 00
1. 00≤d1. 50
1. 50≤d2. 00
2.00≤d<4.40
5.3扭转
抗拉强度差值.MPa
直径不小于0.50m1m的钢丝，应进行扭转试验，钢丝应达到表4规定的最小扭转次数，5.4反复弯曲
直径不小于 0. 50 mm的钢丝,应进行反复弯曲试验。钢丝应达到表 5 规定的最小反复弯曲次数。Q1996
GB/T 8919
>P$05'
09*8P01
\>P00'
00>p06
02>p08
08 >P0E
08 >p00
00 >p0s 0
GB/T 8919
09 >po
0t>p08
o2>po1'
o1T>ps00'
00 >ps60
6 0>p06'0
060>p98\0
8.0>p08'0
080>p0
s40p01 0
00>p9 0
99 0>p09 0
990>p09'0
89191996
C0 806
06p=08
08-3>p01 z
022p09
09 >p0s
09p0f
0ra>ps08 z
07 2>p01 7
00 3-p06
06 T>p>08
08 >ps02 1
01 >p09 '1
09 1>p0s 1
CB/T8919—1996
or'r=p
0>P08'
01't>p00't
00 >p306 *8
06 >P08
08'E>P02'T
09 >p09
02'8>po1't
01 8>p00
5.5打结拉伸
GB/T8919—1996
直径小于0.50mm的钢丝，用打结拉伸试验代替扭转和反复弯曲试验。钢丝打结拉力应不小千公称抗拉强度50%的拉力
5.6镀锌钢丝的锌层质量
5.6.1锌层重量
镀锌钢丝的锌层重量应符合表6的规定，表6锌层重长
镀锌钢丝公称直径d
C. 20d-0. 25
0. 250-.0. 40
0.40d0.50
n. 50sd<0. 60
0.60d.0.70
0. 70≤.4-0. 80
0. 80≤d<1. cn
1, 00-1. 20
1, 20≤-1. 50
1.5041. 90
1.90≤d2. 50
2. 50d-3. 20
3.20≤4. 00
4. 00≤d4. 40
5. 6.2锌层牢固性
耳类镀锌钢丝
最小锌层重量,g/m2
AB类镀锌钢丝
A类镀锌钢丝
镀锌钢丝的锌层应牢固。钢丝以均匀的速度在表7规定的芯棒上，紧密缠绕6圈，镀锌层不应开裂，也不应起层到用光裸手指能够擦掉的程度。表7芯棒直径
芯棒与钢丝直径比率
镀锌钢丝类别
A、AB
5.7表面质量
d 1. 5 mm
钢丝公称直径
钢丝表面应平滑，光洁，不得有裂纹、竹节、起刺、伤痕和锈蚀等对使用有害的缺陷，镀锌钢丝的锌层应连续、均匀。
6试验方法
钢丝的检验项目、试验方法,取样数量及方法应符合表 8的规定。7
检验项目
拉伸验
报转试验
反复弯由试验
打结拉仲试验
锌层重量试验
缠绕试验
外形、尺寸
表面质量
检验规则
7.1检查和验收
GB/T89191996
表8 试验方法
试验方法
GB/T2973
GB2976
用分度值为0.01 mm的干分尺测量肉眼
钢丝的检查和验收应符合GB2103的规定7.2 复验
直径不大于 1. 20 mm 的钢丝允许对不合格项目复验一次锌层试验的复验应符合GB2103的规定。8包装，标志及质量证明书
钢丝的包装，标志及质量证明书应符合GB2103的规定。取样数量及厅运
钢丝斋每盘的两端
工字轮（或简）：每个二字轮（或卷筒）的一端
每五个钢丝盘中取盘的两端,每十个工字轮中取一个
工字轮的一端
在钢丝盘(或工字轮)上逐盘(溪轮)测在辆丝盘(或工字轮)上遂盘(逐轮)检查
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
