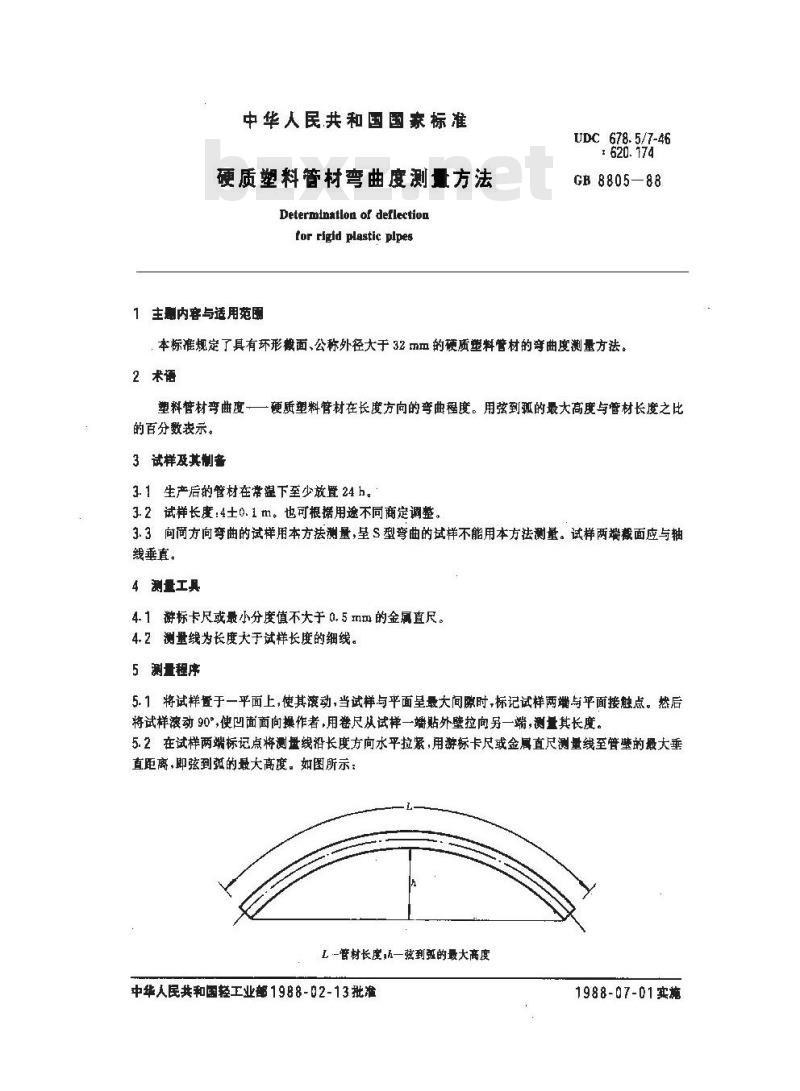

中华人民共和国国家标准
硬质塑料管材弯曲度测量方法
Determinatlon of deflection
for rigid plastic plpes
1主期内容与适用范围
UDC 678. 5/7-46
: 620. 174
GB 8805—88
本标准规定了具有环形裁面、公称外径大于 32 mⅡ的硬质壁料管材的弯曲度测量方法2 术语
塑料管材弯曲度一一硬质塑料管材在长度方向的弯曲程度。用弦到驱的最大高度与管材长度之比的百分数表示。
3试样及其制备
3.1生产后的管材在常温下至少放置24 h。3.2试样长度：4士0.1m。也可根据用途不同商定调整3.3向间方向弯曲的试样用本方法测量，呈S型弯曲的试样不能用本方法测量。试样两端裁面应与抽线垂直。
4 测量工具
4.1游标卡尺或最小分度值不大于0.5mm的金属直尺。4. 2测量线为长度大于试样长度的细线。5 测量程序
5.1将试样置于一平面上，使其滚动，当试样与平面呈最大间隙时，标记试样两端与平面接触点。然后将试样滚动90°，使凹面面向操作者，用卷尺从试样一增贴外壁拉向另一端，测量其长度。5.2在试样两端标记点将测量线沿长度方向水平拉紧，用游标卡尺或金属直尺测量线至管壁的最大垂直距离，即弦到殖的最大高度。如图所示：L-管材长度无一弦到殖的最大高度中华人民共和国轻工业部1988-02-13批准1988-07-01实施

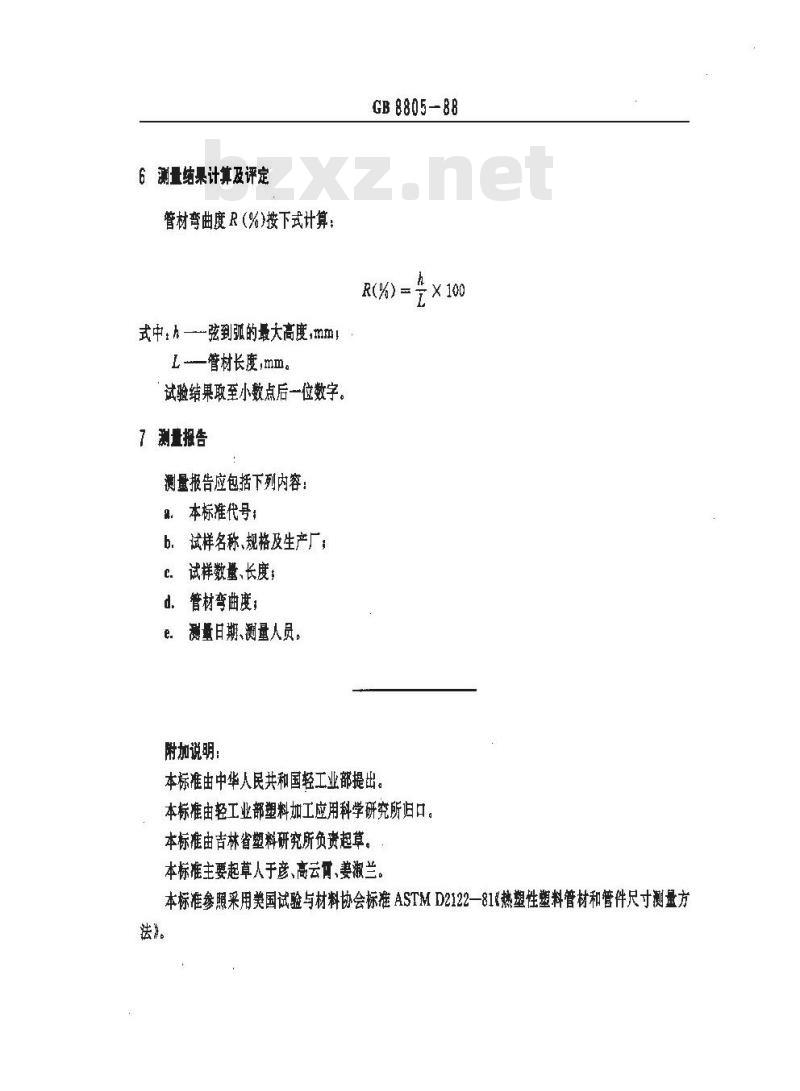

6测量结果计算及评定
管材弯曲度R（%）按下式计算：式中,h —-弦到弧的最大高度,mmlL管材长度，mm。
试验结果取至小数点后一位数字。7测量报告
测量报告应包括下列内容：
。本标准代号：
b.试样名称、规格及生产厂，
c．试样数量、长度；wwW.bzxz.Net
d．管材弯曲度；
e.测量日期、测量人员。
附加说明：
GB8805-88
本标准由中华人民共和国轻工业部提出。X100
本标准由轻工业部塑料加工应用科学研究所归口。本标准由吉林省塑料研究所负责起草。本标准主要起草人于彦、高云价、姜淑兰。本标准参照采用美国试验与材料协会标准ASTMD2122—81热塑性塑料管材和管件尺寸测量方法》。
