【国家标准(GB)】 柔性机械接口铸铁管件

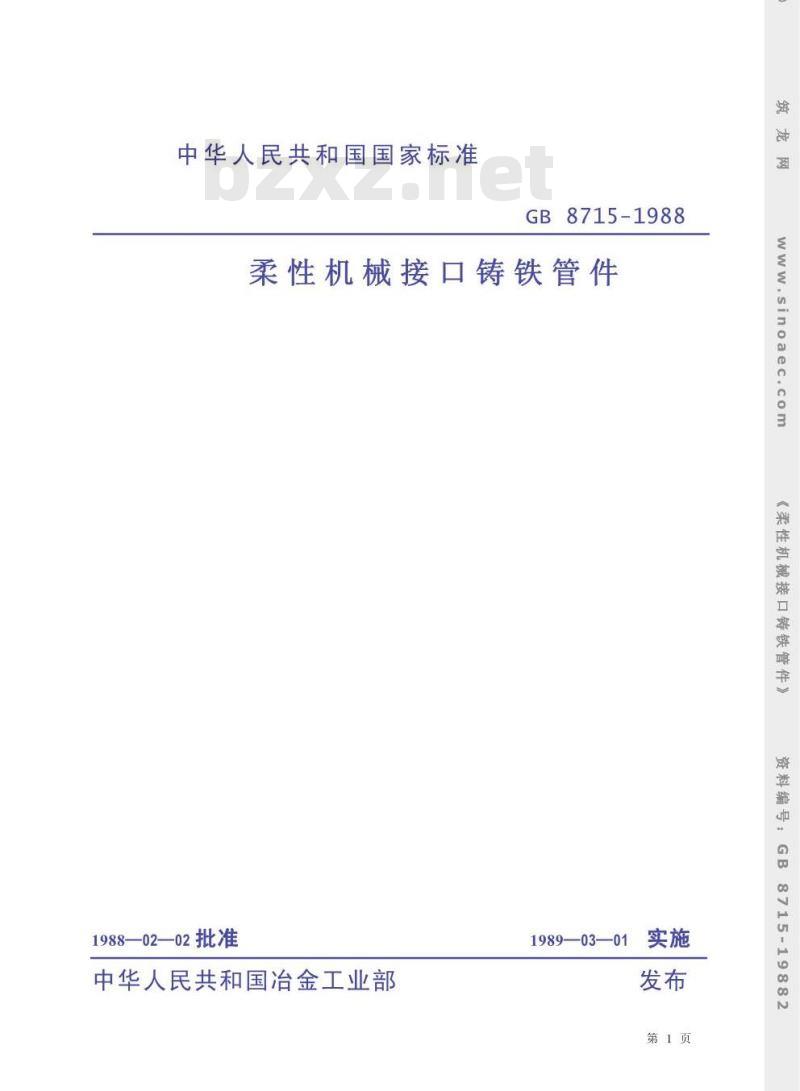

中华人民共和国国家标准
GB8715-1988
柔性机械接口铸铁管件
1988—02—02批准
中华人民共和国治金工业部
1989—03—01
第1页
sinoaec.com
《柔性机械接口铸铁管件》
8715-19882

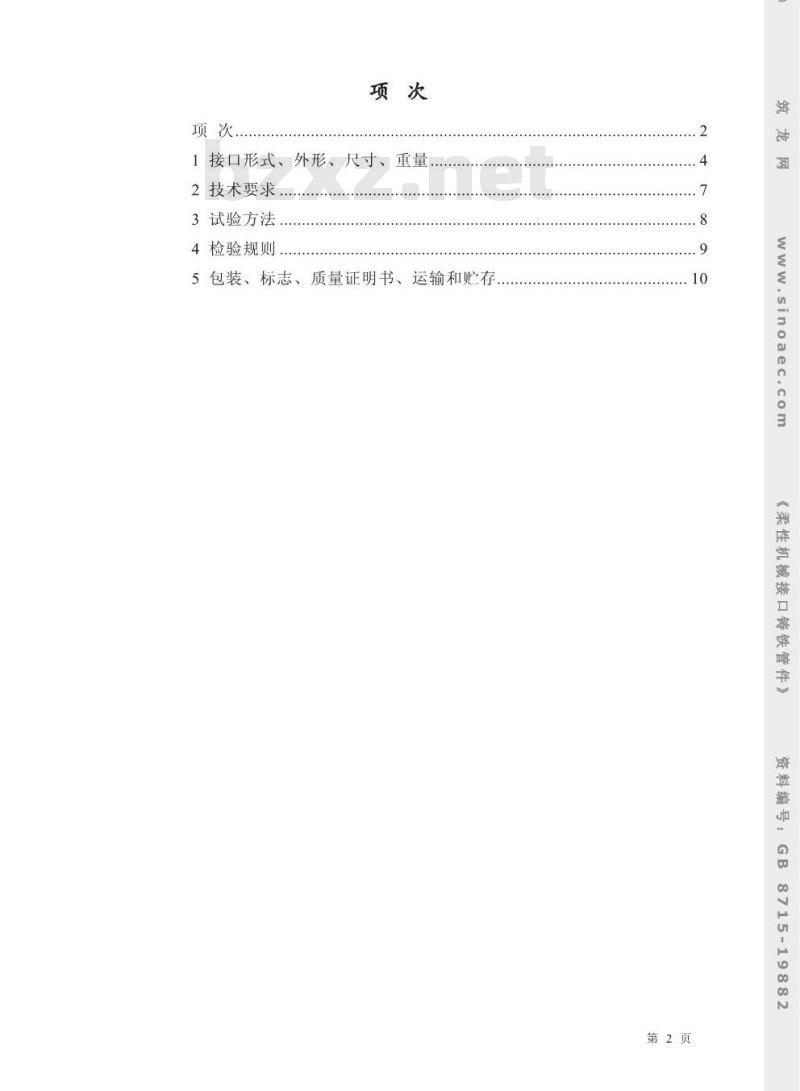

1接口形式、外形、尺寸、重量
2技术要求
3试验方法.
4检验规则
5包装、标志、质量证明书、运输和贮存c.
性机械接
口铸铁管
第2页

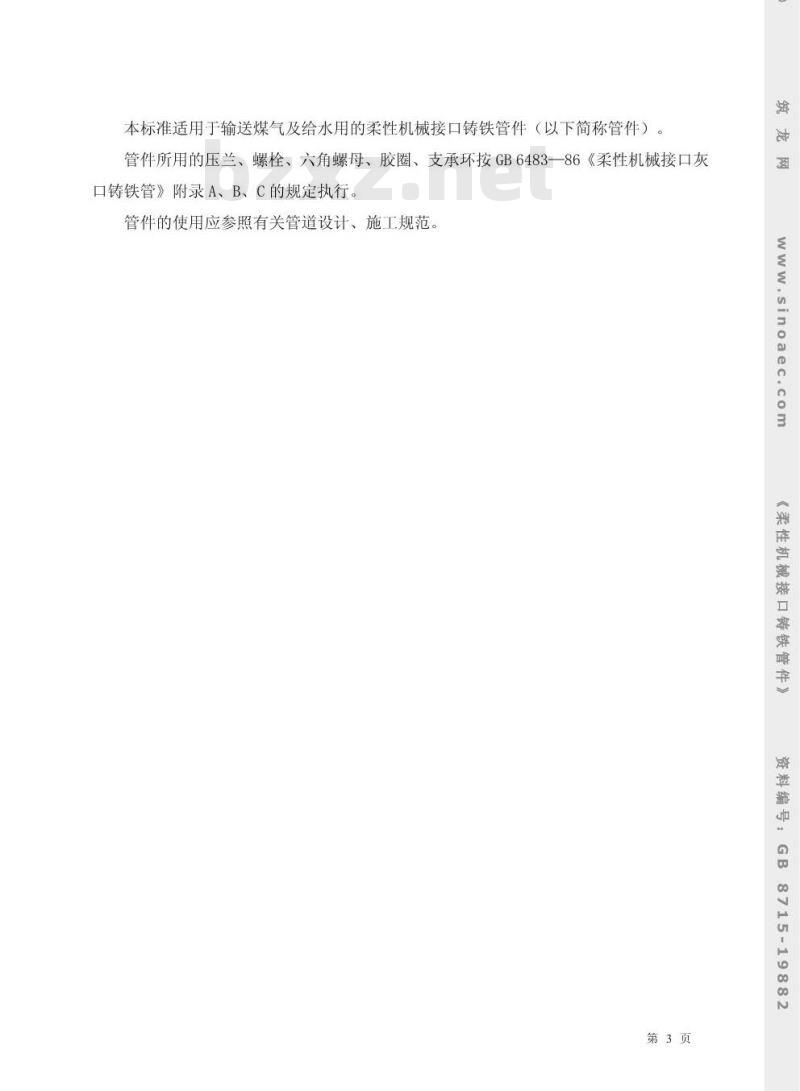

本标准适用于输送煤气及给水用的柔性机械接口铸铁管件（以下简称管件）國
管件所用的压兰、螺栓、六角螺母、胶圈、支承环按GB6483一86《柔性机械接口灰口铸铁管》附录A、B、C的规定执行。管件的使用应参照有关管道设计、施工规范M
.sinoae
第3页

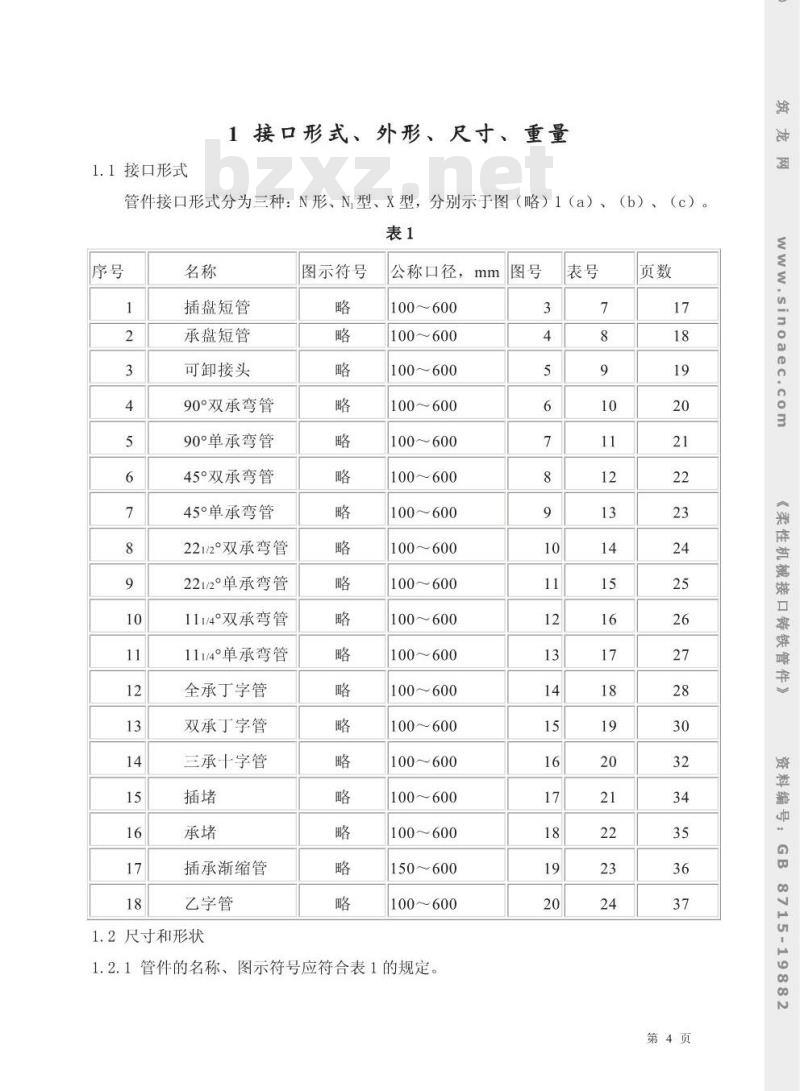

1.1接口形式
1接口形式、外形、尺寸、重量
管件接口形式分为三种：N形、N型、X型，分别示于图（略）1（a）、(b)、(c)。
插盘短管
承盘短管Www.bzxZ.net
可卸接头
90°双承弯管
90°单承弯管
45°双承弯管
45°单承弯管
221/2°双承弯管
221/2°单承弯管
111/4°双承弯管
111/4°单承弯管
全承丁字管
双承丁字管
三承十字管
插承渐缩管
乙字管
1.2尺寸和形状
图示符号
公称口径，
100～600
100～600
100～600
100~600
100～600
100～600
100~600
100～600
100600
100~600
100~600
100～600
100~600
100～600
100~600
100～600
150~600
100～600
1.2.1管件的名称、图示符号应符合表1的规定。图号
第4页
机械接
口铸铁
15-19882

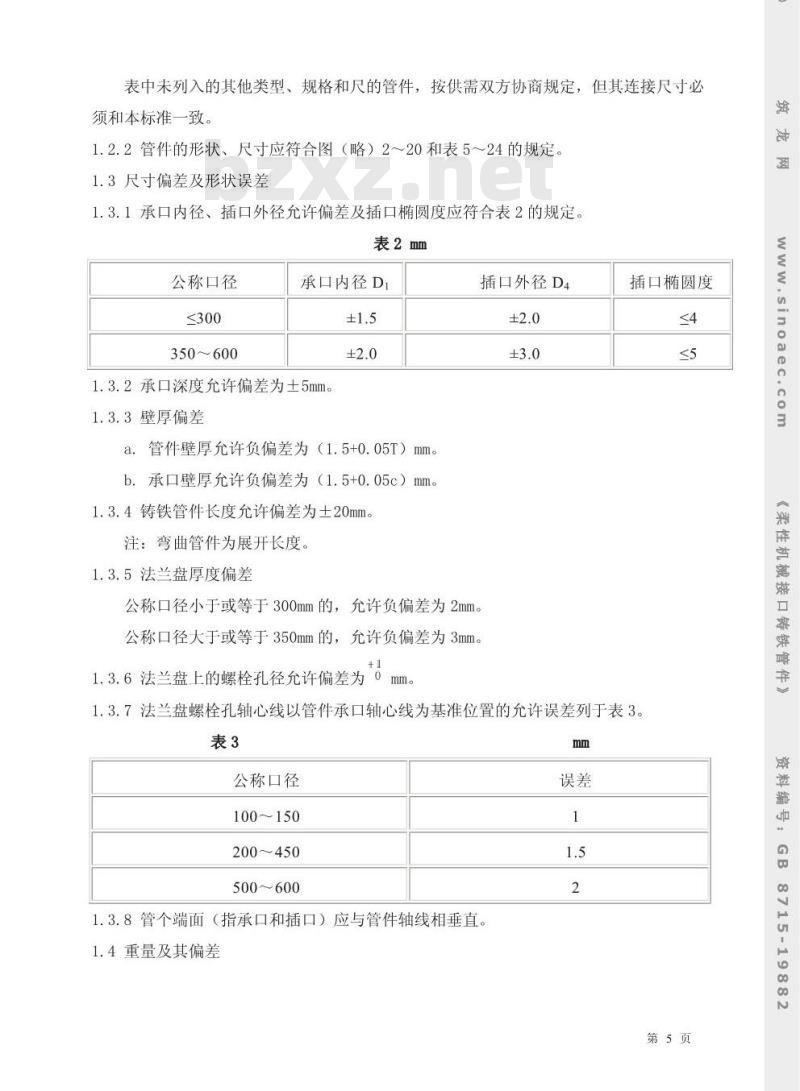

表中未列入的其他类型、规格和尺的管件，按供需双方协商规定，但其连接尺寸必须和本标准一致。
1.2.2管件的形状、尺寸应符合图（略）2～20和表5～24的规定。1.3尺寸偏差及形状误差
1.3.1承口内径、插口外径允许偏差及插口椭圆度应符合表2的规定。表2mm
公称口径
≤300
350~600
承口内径D1
1.3.2承口深度允许偏差为士5mm。1.3.3壁厚偏差
a.管件壁厚允许负偏差为（1.5+0.05T）mm。b.承口壁厚允许负偏差为（1.5+0.05c）mm。1.3.4铸铁管件长度允许偏差为土20mm。注：弯曲管件为展开长度
1.3.5法兰盘厚度偏差
插口外径D4
公称口径小于或等于300mm的，允许负偏差为2mm。公称口径大于或等于350mm的，允许负偏差为3mm。1.3.6法兰盘上的螺栓孔径允许偏差为“°mm。插口椭圆度
1.3.7法兰盘螺栓孔轴心线以管件承口轴心线为基准位置的允许误差列于表3。表3
公称口径
100～150
200450
500600
1.3.8管个端面（指承口和插口）应与管件轴线相垂直1.4重量及其偏差
第5页
性机械接
口铸铁管
每件管件的重量允许偏差为土8%，其中弯管、多支管的管件及非标准管件的重量允许偏差为土10%。管件应按理论重量交货，计算重量时铸铁比重采用7.2。國
机械接
口铸铁
第6页
2.1材质
2技术要求
材质为灰口铸铁，化学成分中磷含量不得大于0.30%，硫含量不得大于0.10%。2.2力学性能
2.2.1管件的抗拉强度应不小于145N/mm2。2.2.2管件表面硬度不得大于HB215。2.3工艺性能
2.3.1水压试验
管件水压试验应符合表4的规定。表4
公称口径Dg，mm
≤450
≥500
2.3.2气密性试验
试验压力，MPa（kgf/cm2）
2.0（20)
气密性试验采用空气为介质，试验压力不低于0.3MPa（3kgf/cm）2.4表面质量
2.4.1管件内、外表面不允许有冷隔、裂缝、错箱等防碍使用的明显缺陷。允许存在使壁厚减薄的各种局部缺陷，但其深度不得超过（1.5+0.05T）mm。2.4.2承、插口密封工作面的表面粗糙度（R）不大于25um。2.4.3承口法兰盘轮廓应清晰，不允许有影响使用的铸造缺陷。2.5涂覆
2.5.1管件外表面可涂沥青或其他腐材料。若有其他要求，由供需双方协议商定。2.5.2管件用于给水时，卫生条件应符合卫生部门关于钦用水的规定。2.5.3涂覆前，管件内、外表面要清理于净：涂覆，内、外表面应光洁，涂层均匀、牢固，且在不因气候变化而发生异常。第7页
性机械接
3试验方法
3.1管件尺寸应采用卡尺和专用量具进行测量。3.2管件表面和涂覆质量采用目测检查。M
3.3化学分析按GB223.1223.5—81《钢铁及合金化学分析方法》的规定进行。3.4拉力试验按GB228一87《金属拉力试验方法》的规定进行。拉力试棒采用同炉铁水si
在同类模型中立浇铸成。
3.5硬度试验按GB231一84《金属布氏硬度试验方法》的规定进行。3.6水压试验应在涂覆前进行。当达到规定的压力时，稳压时间不得少于30s，此时不得出现渗漏。
3.7气密性试验应在水压试验后，涂覆前进行。将管件开口封堵后，浸入水中或表面涂抹肥皂水进行气密性试验。当达到规定压力时，稳压时间不得少于30s，此时观察管件不得出现气泡机械接口铸铁管
8715-19882
第8页
管件应按批进行检查和验收。每批由同一炉铁水、同一造型工艺生产的管件组成。M
4.3.2每炉铁水取两组试样进行化学分析。在改变炉料时，也必须取样进行化学分析4检验规则
4.3.3每炉次取一组试样进行拉力试验。当炉料临变时，要重新取样试验。试验结果代管件的检查和验收由供方技术质量监督部门进行。4.3.6管件重量应进行抽检。抽栓数量，在同一种类、同一批量、同一规格中抽检一件。4.3.1管件的尺寸、表面和涂覆质量应逐件进行检查。4.1检查和验收
4.2组批规则
4.3.5输气用的管件应逐件进行气密性试验。表改变炉料后所生产的全部管件。4.3取样数量
4.3.4管件必须逐件进行水压试验《柔
机械接口铸铁管
8715-19882
第9页
5包装、标志、质量证明书、运输和贮存5.1插口端应用橡胶圈或草袋子捆扎保护。5.2管件应标出制造厂名称、商标及管件规格。5.3每批管件出厂应附质量证明书，其上注明：a：供方（制造厂）名称；
b.产品名称及规格；
c：试水压力：
d.试气压力；
e.本标准编号：
f.本标准要示诉各项检验结果。5.4管件在搬运过程中，应防止碰坏。5.5存放管件的仓库场地应平坦，摆放整齐。表5
公称口
承口法
兰盘的
外径D1
螺孔中
心圆直
498.8476.8
N型和Ni型接口各部尺寸
螺栓孔
N（个）
第10页
性机械接
公称口
承口法
兰盘的
外径Di
公称口径
654.8630.8
螺孔中心
圆直径D2
N型和Ni型接口各部尺寸
螺栓孔
N(个)
第11页
机械接
口铸铁管件》
8715-19882
注：插口各部尺寸，
根据接口形式的不同，
应符合图2（略）
定。A部尺寸应符合GB342082中图2（略）和表6的规定表8
公称口径
（c或d）和表5或表6规
第12页
sinoaec.com
《柔售
性机械接
口铸铁管件》
8715-19882
