标准简介:

标准下载解压密码:www.bzxz.net

本标准规定了一般用普通V带的产品分类、要求、抽样、试验方法及标志、标签、包装、运输和贮存规则。本标准适用于一般机械传动装置用的普通V带。一般用普通V带不适用于汽车、农机等特殊机械传动。 GB/T 1171-1996 一般用普通V带 GB/T1171-1996

标准内容标准内容

部分标准内容:

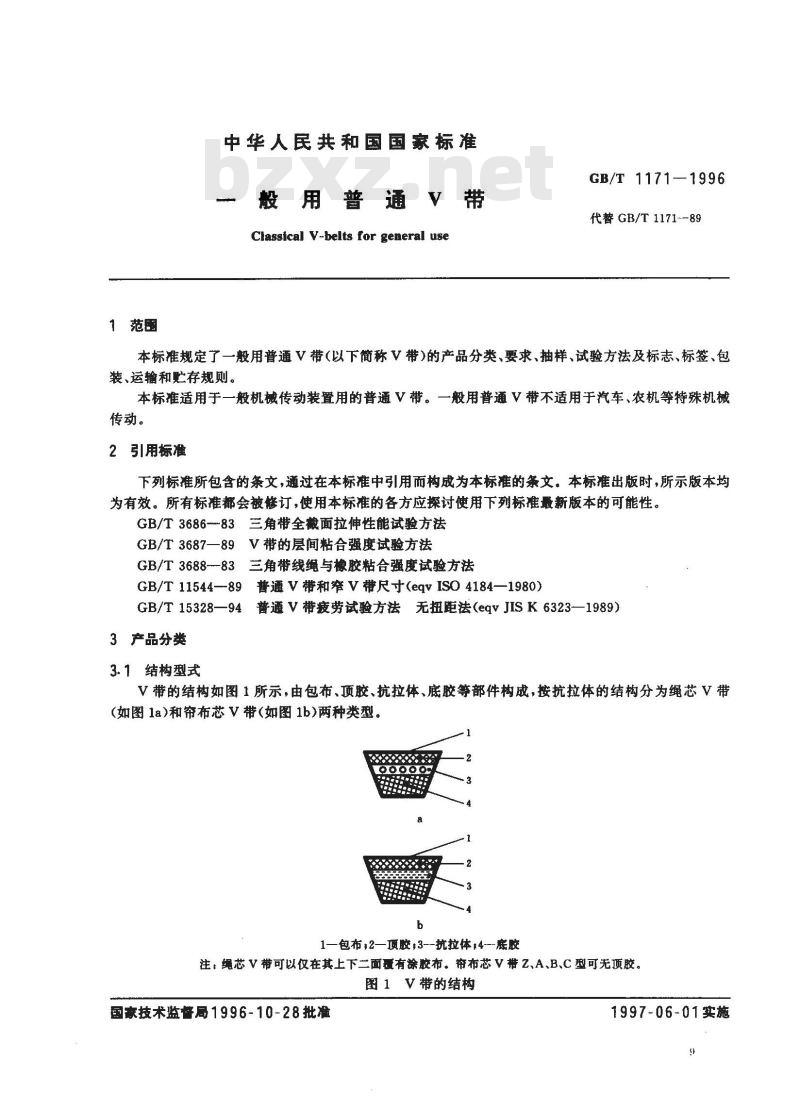

GB/T 1171-~1996

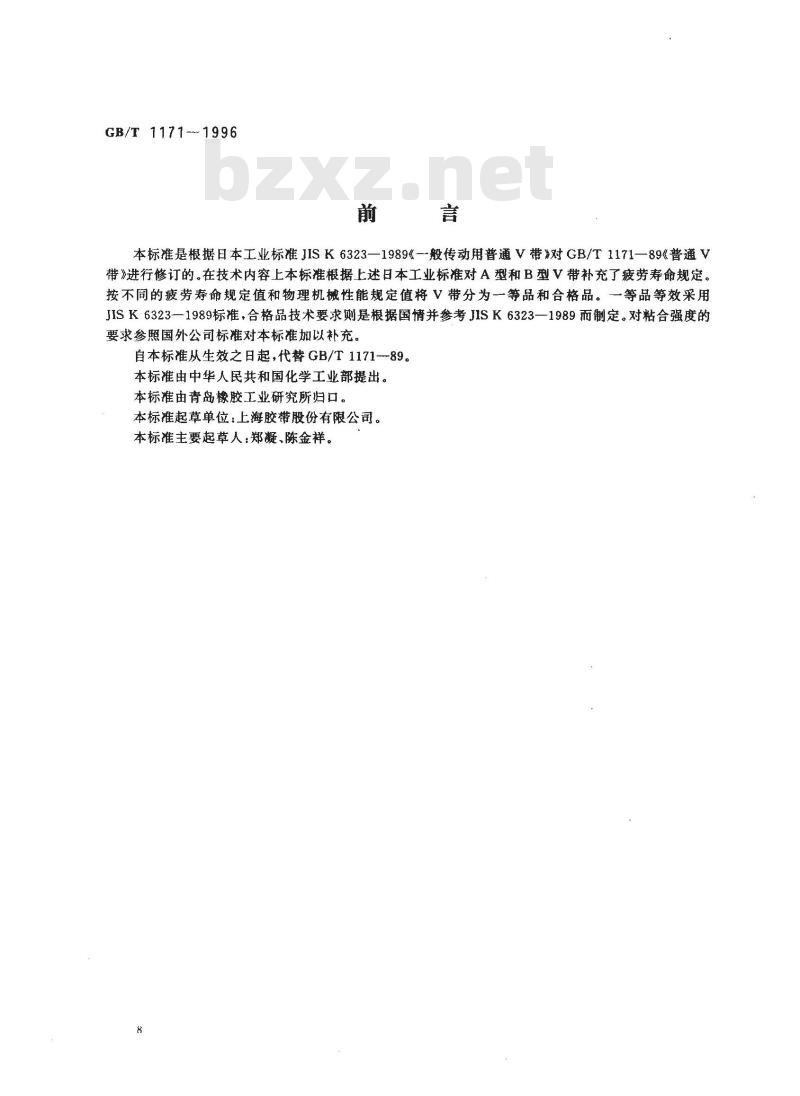

本标准是根据日本工业标准JISK6323—1989《—般传动用普通V带》对GB/T1171—89《普通V带》进行修订的。在技术内容上本标准根据上述日本工业标准对A型和B型V带补充了疲劳寿命规定。按不同的疲劳寿命规定值和物理机械性能规定值将V带分为一一等品和合格品。一等品等效采用JISK6323—1989标准,合格品技术要求则是根据国情并参考JISK6323—1989而制定。对粘合强度的要求参照国外公司标准对本标准加以补充。自本标准从生效之日起,代替GB/T1171-89。本标准由中华人民共和国化学工业部提出。本标准由青岛橡胶工业研究所归口。本标准起草单位:上海胶带股份有限公司。本标准主要起草人:郑凝、陈金祥。8
1范围
中华人民共和国国家标准
般用普通V带
Classical V-belts for general useGB/T 1171—1996
代替 GB/T 1171--89
本标准规定了一般用普通V带(以下简称V带)的产品分类、要求、抽样、试验方法及标志、标签、包装、运输和贮存规则。
本标准适用于一般机械传动装置用的普通V带。一般用普通V带不适用于汽车、农机等特殊机械传动。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3686-83三角带全截面拉伸性能试验方法GB/T3687—89V带的层间粘合强度试验方法GB/T3688--83三角带线绳与橡胶粘合强度试验方法GB/T11544—89普通V带和窄V带尺寸(eqvISO4184—1980)GB/T15328—94普通V带疫劳试验方法无扭距法(eqVJISK6323—1989)3产品分类
3.1结构型式
V带的结构如图1所示,由包布、项胶、抗拉体、底胶等部件构成,按抗拉体的结构分为绳芯V带(如图1a)和布芯V带(如图1b)两种类型。6
1—包布;2—项胶3-抗拉体;4—底胶注:绳芯 V带可以仅在其上下二面覆有涂胶布。帘布芯 V 带 Z、A、B、C 型可无顶胶。图1V带的结构
国豪技术监督局1996-10-28批准1997-06-01实施

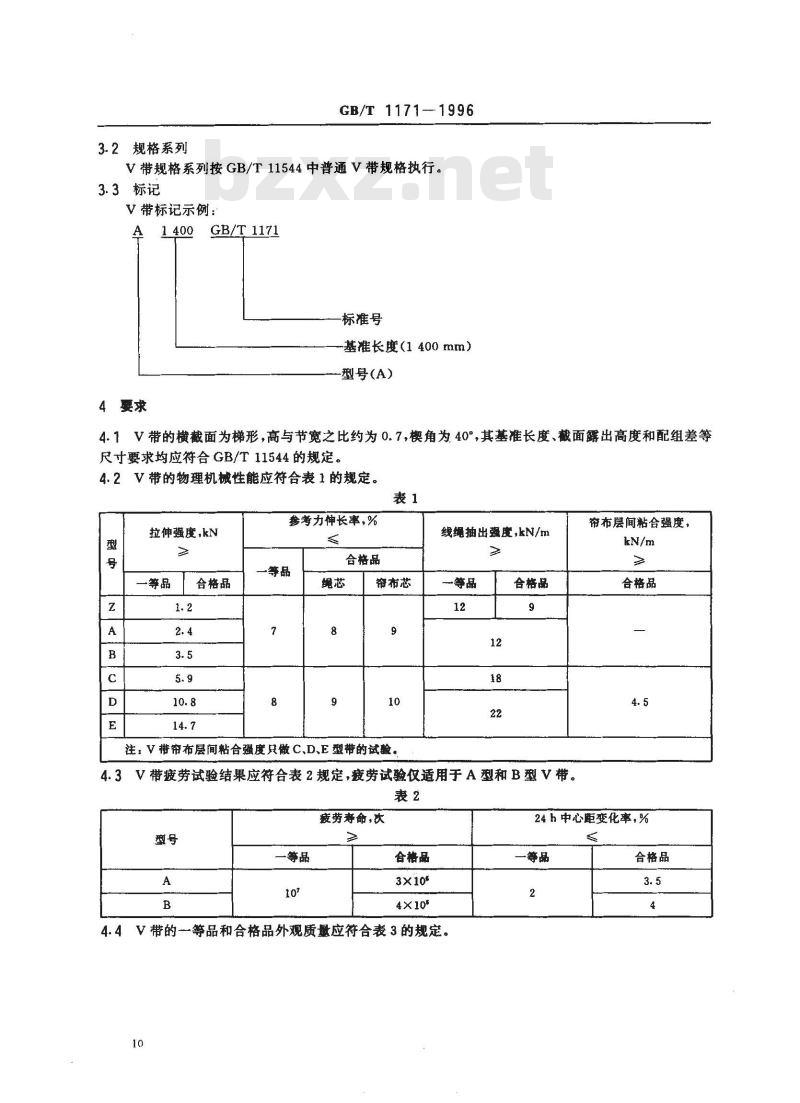

3.2规格系列
GB/T1171—1996
V带规格系列按GB/T11544中普通V带规格执行。3.3标记
V带标记示例:
4要求
1400GB/T1171
标准号
基准长度(1400 mm)
型号(A)
4.1V带的横截面为梯形,高与节宽之比约为0.7,楔角为40°,其基准长度、截面露出高度和配组差等尺寸要求均应符合GB/T11544的规定。4.2V带的物理机械性能应符合表1的规定。表1
拉伸强度,kN
一等品
合格品
参考力伸长率,%
合格品
帘布芯
注:V带布层间粘合强度只做C、D、E型带的试验,线绳抽出度,kN/m
一等品
合格品
V带疲劳试验结果应符合表2规定,疲劳试验仅适用于A型和B型V带。4.3
疲劳寿命,次
一等品
合格品下载标准就来标准下载网
4.4V带的等品和合格品外观质量应符合表3的规定。10
帘布层间粘合强度,
合格品
24h中心距变化率,%
一等品
合格品
缺陷名称
带角包布破损
包布搭缝脱开
带身压偏

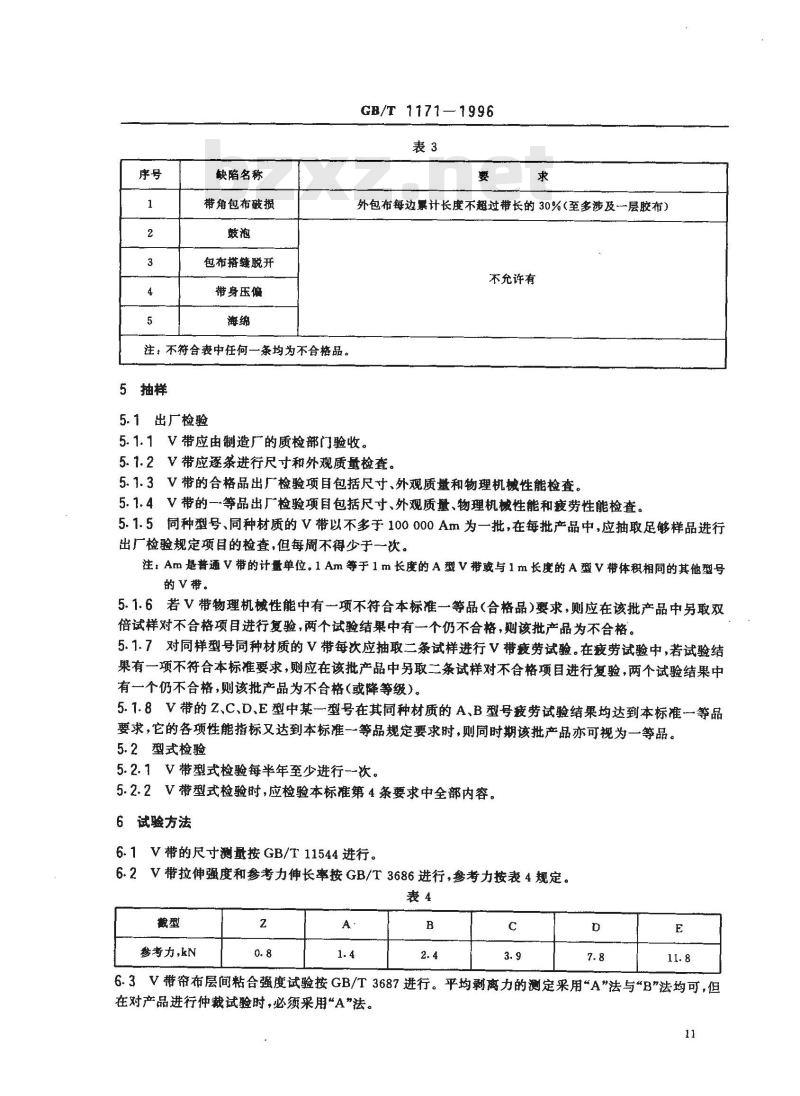

注:不符合表中任何一条均为不合格品。5抽样
5.1出厂检验
GB/T1171—1996
外包布每边累计长度不超过带长的30%(至多涉及一层胶布)不允许有
5.1.1V带应由制造厂的质检部门验收。5.1.2V带应逐条进行尺寸和外观质量检查。5.1.3V带的合格品出厂检验项目包括尺寸、外观质量和物理机械性能检查。5.1.4V带的一等品出厂检验项目包括尺寸、外观质量、物理机械性能和疲劳性能检查。5.1.5同种型号、同种材质的V带以不多于100000Am为一批,在每批产品中,应抽取足够样品进行出厂检验规定项目的检查,但每周不得少于一次。注:Am是普通V带的计量单位1 Am等于1m长度的A型V带或与1 m长度的A型V带体积相同的其他型号的V带。
5.1.6若V带物理机械性能中有一项不符合本标准一等品(合格品)要求,则应在该批产品中另取双倍试样对不合格项目进行复验,两个试验结果中有一个仍不合格,则该批产品为不合格。5.1.7对同样型号同种材质的V带每次应抽取二条试样进行V带疲劳试验。在疲劳试验中,若试验结果有一项不符合本标准要求,应在该批产品中另取二条试样对不合格项目进行复验,两个试验结果中有一个仍不合格,则该批产品为不合格(或降等级)。5. 1.8V带的Z、C、D、E型中某一型号在其同种材质的 A、B型号疲劳试验结果均达到本标准等品要求,它的各项性能指标又达到本标准一等品规定要求时,则同时期该批产品亦可视为一等品。5.2型式检验
5.2.1V带型式检验每半年至少进行--次。5.2.2V带型式检验时,应检验本标准第4条要求中全部内容。6试验方法
6.1V带的尺寸测量按GB/T11544进行。6.2V带拉伸强度和参考力伸长率按GB/T3686进行,参考力按表4规定。表4
参考力,kN
6.3V带帘布层间粘合强度试验按GB/T3687进行。平均剥离力的测定采用“A”法与“B”法均可,但在对产品进行仲裁试验时,必须采用“A”法。11
GB/T 1171—1996

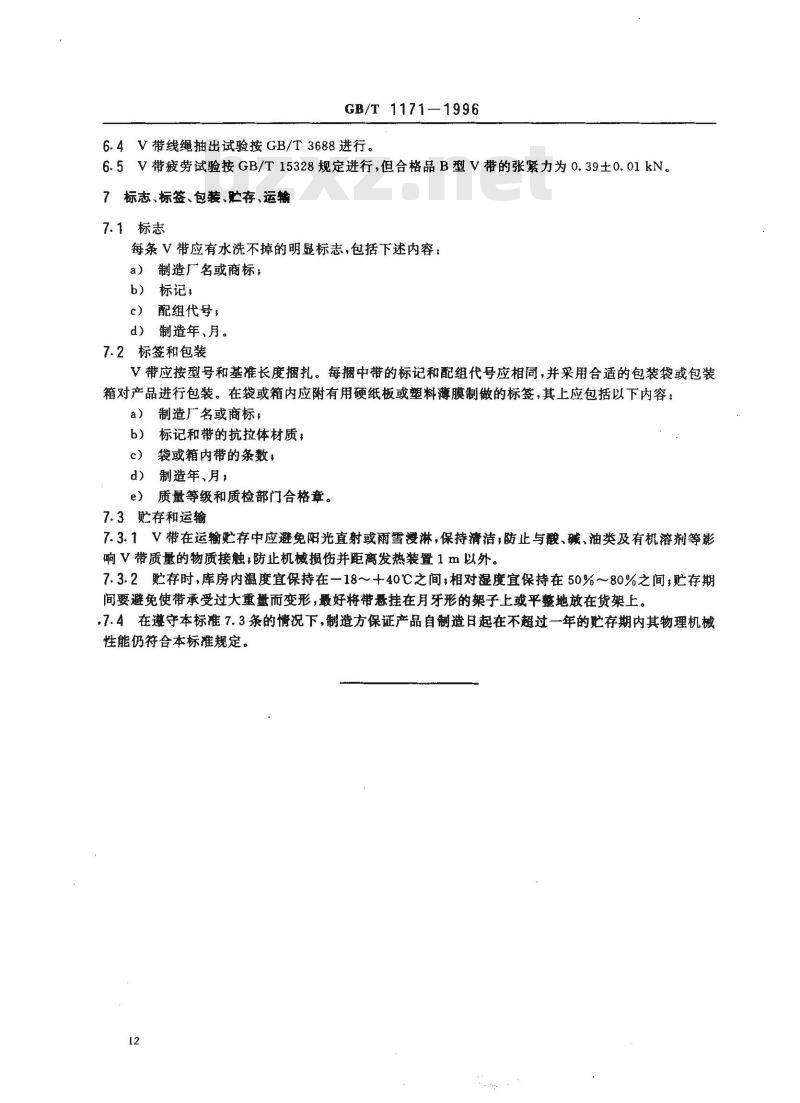

6.4V带线绳抽出试验按GB/T3688进行。6.5V带疲劳试验按GB/T15328规定进行,但合格品B型V带的张紧力为0.39±0.01kN。7标志、标签、包装、贮存、运输7.1标志
每条V带应有水洗不掉的明显标志,包括下述内容:制造厂名或商标;
b)标记,
c)配组代号,
d)制造年、月。
7.2标签和包装
V带应按型号和基准长度捆扎。每捆中带的标记和配组代号应相同,并采用合适的包装袋或包装箱对产品进行包装。在袋或箱内应附有用硬纸板或塑料薄膜制做的标签,其上应包括以下内容:制造厂名或商标,
标记和带的抗拉体材质;
袋或箱内带的条数,
制造年、月:
质量等级和质检部门合格章。
7.3贮存和运输
7.3.1V带在运输贮存中应避免阳光直射或雨雪漫淋,保持清洁,防止与酸、碱、油类及有机溶剂等影响V带质量的物质接触;防止机械损伤并距离发热装置1m以外。7.3.2贮存时,库房内温度宜保持在一18~十40℃之间;相对湿度宜保持在50%~80%之间;贮存期间要避免使带承受过大重量而变形,最好将带悬挂在月牙形的架子上或平整地放在货架上。,7.4在遵守本标准7.3条的情况下,制造方保证产品自制造日起在不超过一年的贮存期内其物理机械性能仍符合本标规定。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
