【国家标准(GB)】 压缩空气用橡胶软管(2.5MPa以下)

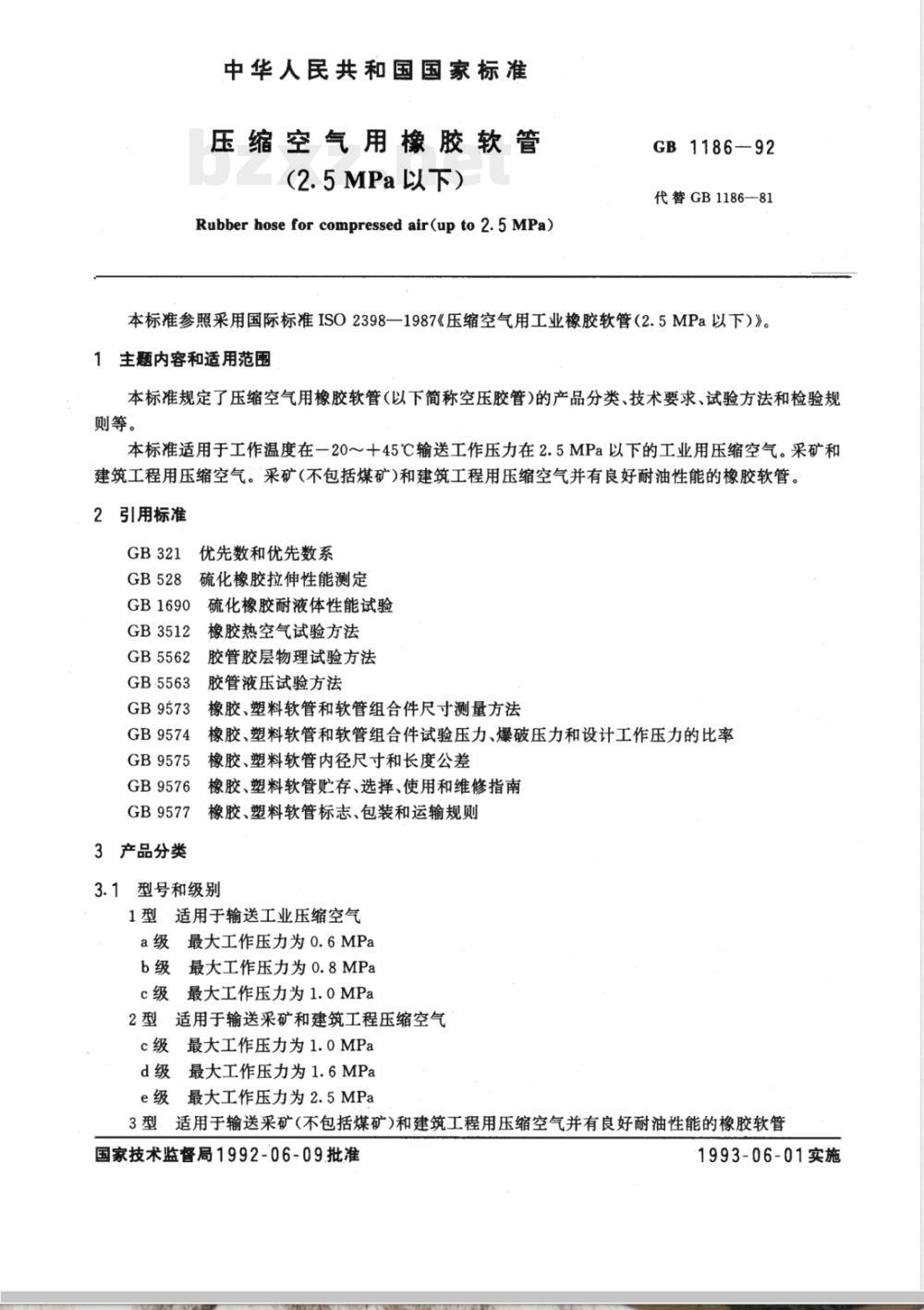

中华人民共和国国家标准
压缩空气用橡胶软管
(2. 5 MPa 以下)
Rubberhoseforcompressedair(upto2.5MPa)GB 1186-92
代替GB1186—81
本标准参照采用国际标准ISO2398一1987《压缩空气用工业橡胶软管（2.5MPa以下）》。1主题内容和适用范围
本标准规定了压缩空气用橡胶软管（以下简称空压胶管）的产品分类、技术要求、试验方法和检验规则等。
本标准适用于工作温度在一20～十45℃输送工作压力在2.5MPa以下的工业用压缩空气。采矿和建筑工程用压缩空气。采矿(不包括煤矿)和建筑工程用压缩空气并有良好耐油性能的橡胶软管。2引用标准
优先数和优先数系
GB528硫化橡胶拉伸性能测定
硫化橡胶耐液体性能试验
GB1690石
GB3512
GB5562
GB-5563
GB9573
GB9574
GB9575
橡胶热空气试验方法
胶管胶层物理试验方法
胶管液压试验方法
橡胶、塑料软管和软管组合件尺寸测量方法橡胶、塑料软管和软管组合件试验压力、爆破压力和设计工作压力的比率橡胶、塑料软管内径尺寸和长度公差GB9576
橡胶、塑料软管贮存、选择、使用和维修指南GB9577
橡胶、塑料软管标志、包装和运输规则3产品分类
型号和级别
1型适用于输送工业压缩空气
a级最大工作压力为0.6MPa
b级最大工作压力为0.8MPa
c级最大工作压力为1.0MPa
2型适用于输送采矿和建筑工程压缩空气c级最大工作压力为1.0MPa
d级最大工作压力为1.6MPa
e级最大工作压力为2.5MPa
3型适用于输送采矿（不包括煤矿）和建筑工程用压缩空气并有良好耐油性能的橡胶软管国家技术监督局1992-06-09.批准1993-06-01实施

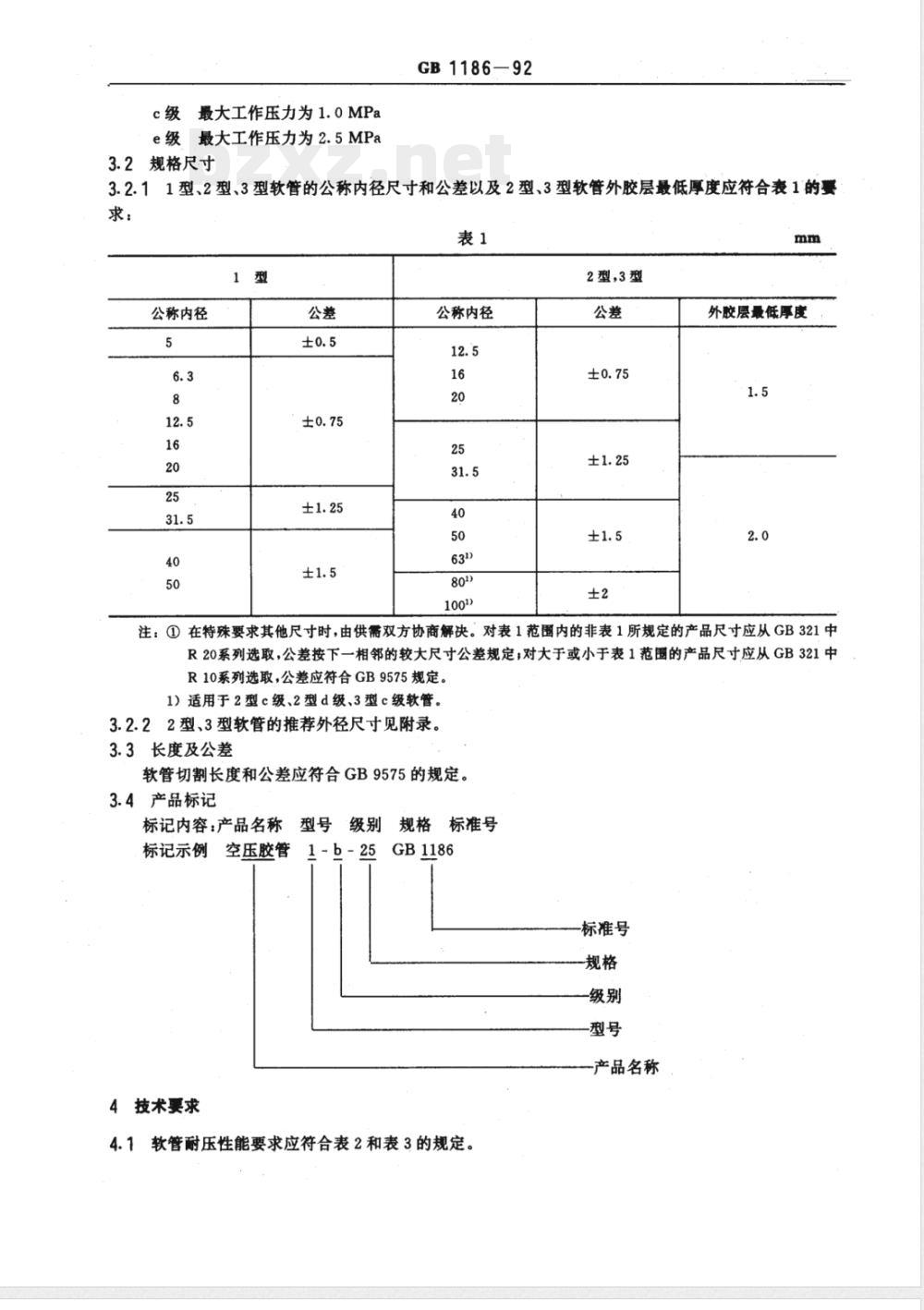

c级最大工作压力为1.0MPa
e级最大工作压力为2.5MPa
3.2规格尺寸
GB1186—92
3.2.11型、2型、3型软管的公称内径尺寸和公差以及2型、3型软管外胶层最低厚度应符合表1的要求：
公称内径
公称内径
2型，3型
外胶层最低厚度
注：①在特殊要求其他尺寸时，由供需双方协商解决。对表1范围内的非表1所规定的产品尺寸应从GB321中R20系列选取，公差按下一相邻的较大尺寸公差规定；对大于或小于表1范圃的产品尺寸应从GB321中R10系列选取，公差应符合GB9575规定。1）适用于2型c级、2型d级、3型c级软管。3.2.22型、3型软管的推荐外径尺寸见附录。3.3长度及公差
软管切割长度和公差应符合GB9575的规定。3.4产品标记
标准号
标记内容：产品名称
型号级别
标记示例
空压胶管
1-b-25
4技术要求
GB1186
-标准号
-规格
-型号
-产品名称
4.1软管耐压性能要求应符合表2和表3的规定。软管型号
2型，3型
GB 1186-92

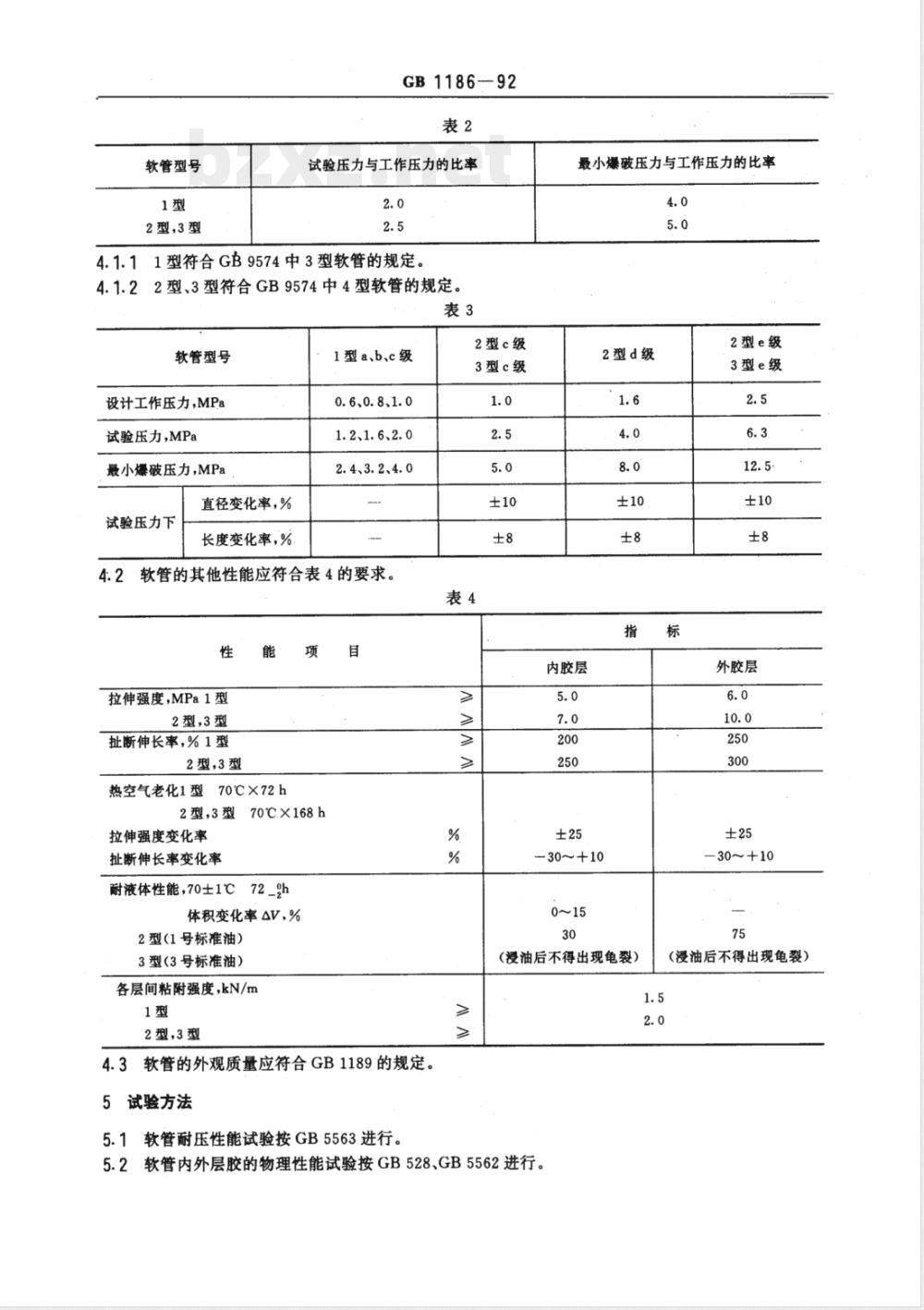

试验压力与工作压力的比率
4.1.11型符合GB9574中3型软管的规定。4.1.22型、3型符合GB9574中4型软管的规定。表3
软管型号
设计工作压力，MPa
试验压力，MPa
最小爆破压力，MPa
试验压力下
直径变化率，%
长度变化率，%
1型a、b、c级
0.6、0.8、1.0
1.2、1.6、2.0
2.4、3.2、4.0
4.2软管的其他性能应符合表4的要求。性
拉伸强度，MPa1型
2型，3型
扯断伸长率，%1型
2型，3型
热空气老化1型70℃×72h
2型，3型70℃.×168h
拉伸强度变化率
扯断伸长率变化率
耐液体性能，70±1℃72_2h
体积变化率AV、%免费标准bzxz.net
2型（1号标准油）
3型（3号标准油）
各层间粘附强度，kN/m
2型，3型
4.3软管的外观质量应符合GB1189的规定。5试验方法
5.1软管耐压性能试验按GB5563进行。2型c级
3型c级
最小爆破压力与工作压力的比率4.0
2型d级
内胶层
—30～+10
（浸油后不得出现龟裂）
2型e级
3型e级
外胶层
-30～+10
(浸油后不得出现龟裂）
5.2软管内外层胶的物理性能试验按GB528、GB5562进行。2. 0
GB1186-92

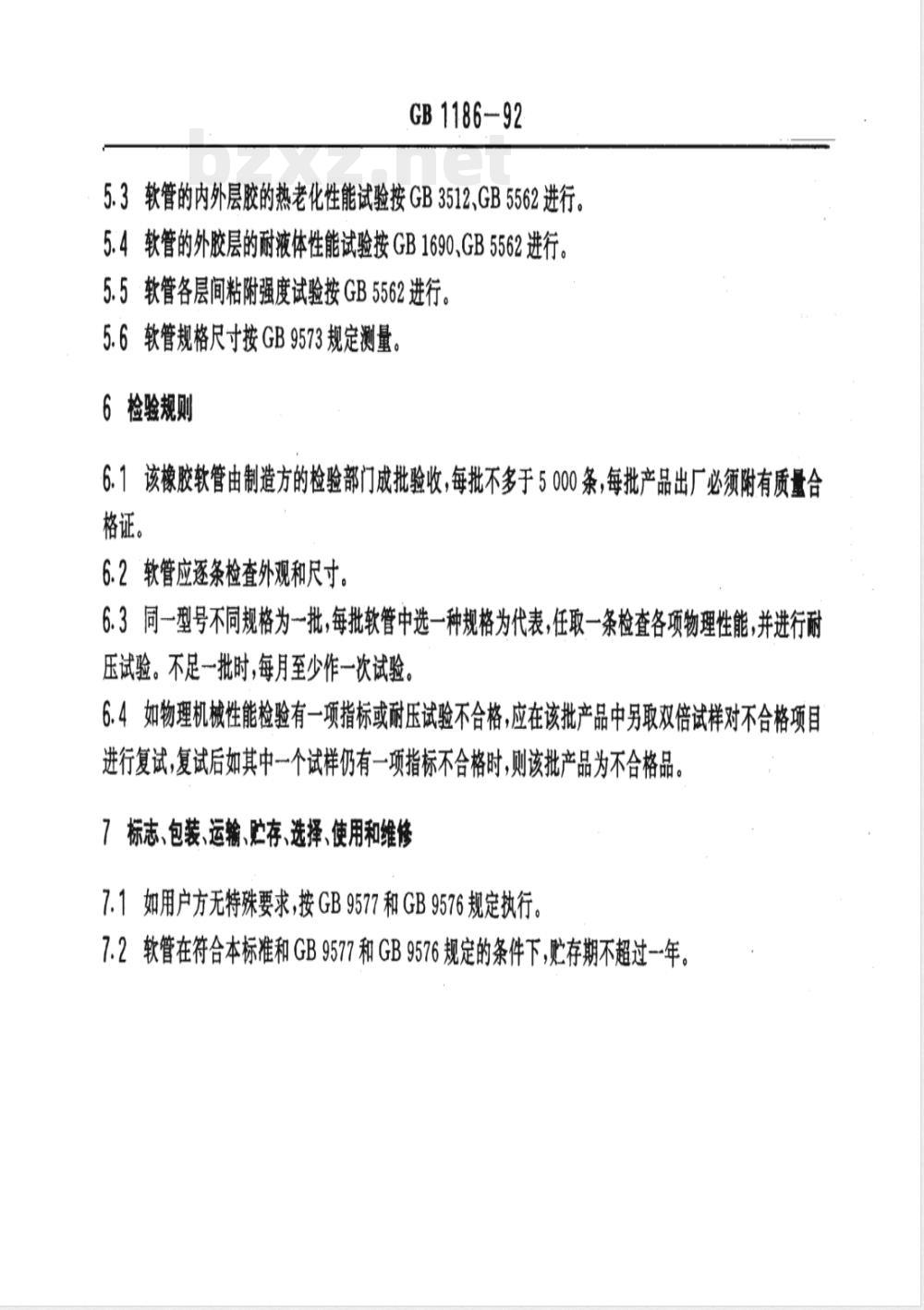

5.3软管的内外层胶的热老化性能试验按GB3512、GB5562 进行。5.4软管的外胶层的耐液体性能试验按GB1690、GB5562进行。5.5软管各层间粘附强度试验按GB5562进行5.6软管规格尺寸按GB9573规定测量，6检验规则
6.1该橡胶软管由制造方的检验部门成批验收，每批不多于5000条，每批产品出厂必须附有质量合格证。
6.2软管应逐条检查外观和尺寸。6.3同一型号不同规格为一批，每批软管中选一种规格为代表，任取一条检查各项物理性能，并进行耐压试验。不足一批时，每月至少作一次试验6.4如物理机械性能检验有一项指标或耐压试验不合格，应在该批产品中另取双倍试样对不合格项目进行复试，复试后如其中一个试样仍有一项指标不合格时，则该批产品为不合格品。7标志、包装、运输、贮存、选择、使用和维修7.1如用户方无特殊要求，按GB9577和GB9576规定执行7.2软管在符合本标准和 GB9577和GB9576 规定的条件下，贮存期不超过一年。公称内径
GB 1186—92

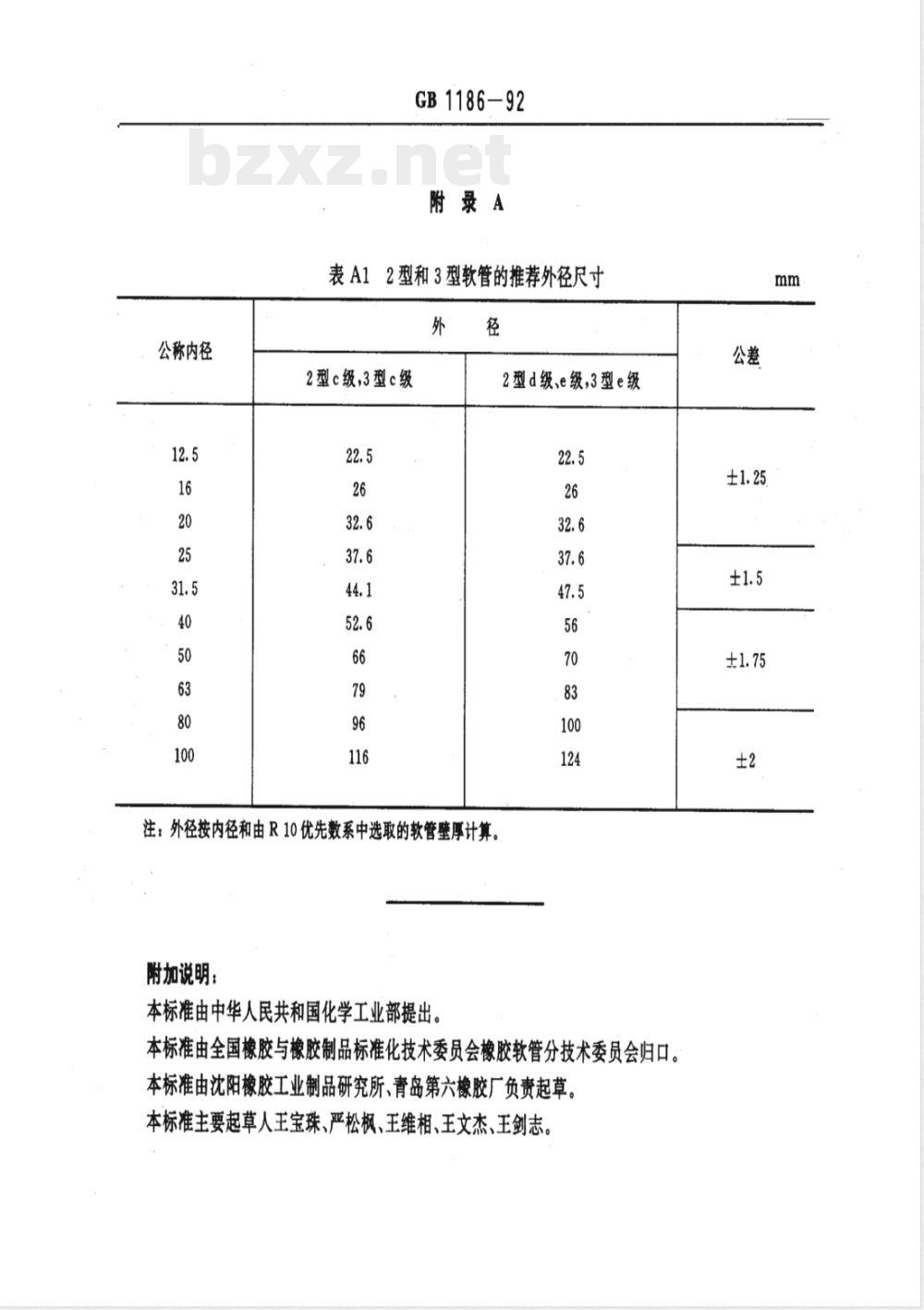

附录A
表A12型和3型软管的推荐外径尺寸外
2型c级，3型c级
2型d级、e级，3型e级
注：外径按内径和由R10优先数系中选取的软管壁厚计算。附加说明：
本标准由中华人民共和国化学工业部提出。22.5
本标准由全国橡胶与橡胶制品标准化技术委员会橡胶软管分技术委员会归口。本标准由沈阳橡胶工业制品研究所、青岛第六橡胶厂负责起草，本标准主要起草人王宝珠、严松枫、王维相、王文杰、王剑志。公差
