【国家标准(GB)】 电渣重熔炉试验方法

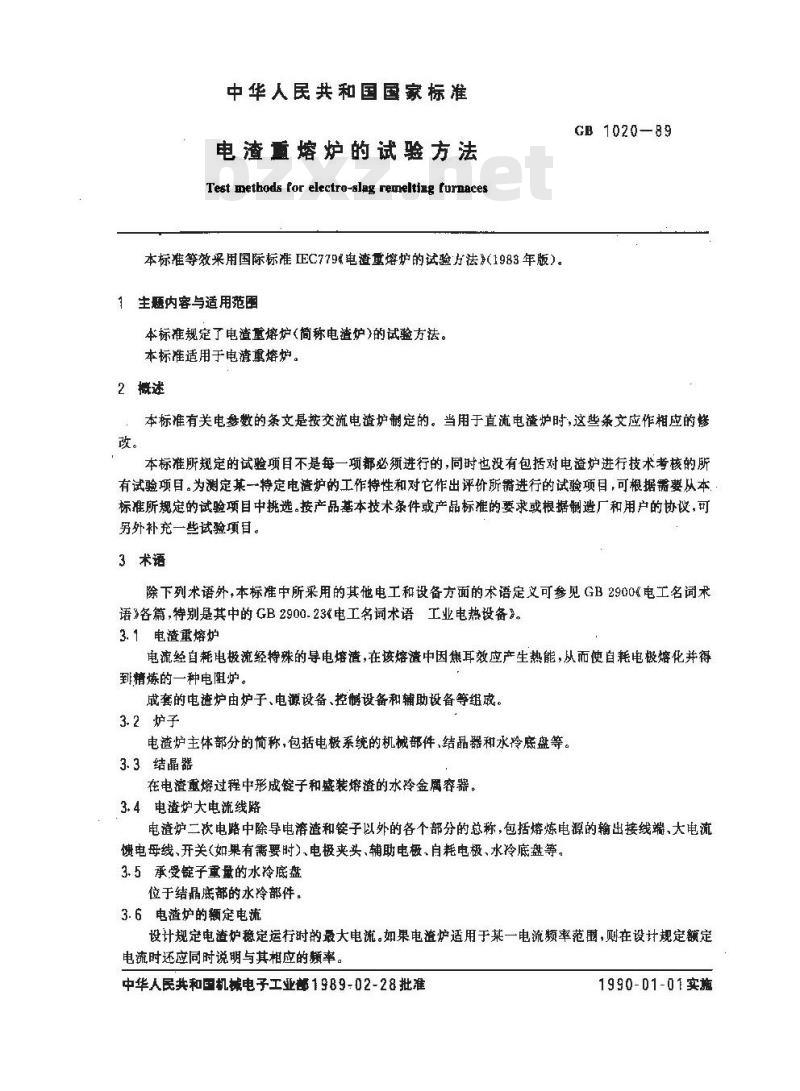

中华人民共和国国家标准
电渣重熔炉的试验方法
Test methods for electro-slag remeltiag furnaces本标准等效采用国际标准EC779电渣重熔炉的试验方法》（1983年版）。生题内容与适用范围
本标准规定了电渣重熔炉（简称电渣炉）的试验方法。本标准适用于电渣重熔炉。
2概述
GB 1020-89
本标准有关电参数的条文是按交流电渣炉制定的。当用于直流电渣炉时，这些条文应作相应的改。
本标准所规定的试验项目不是每一项都必须进行的，同时也没有包括对电渣炉进行技术考核的所有试验项目。为测定某一特定电渣炉的工作特性和对它作出评价所需进行的试验项目，可根据需要从本标推所规定的试验项目中挑选。按产品基本技术条件或产品标准的要求或根据制造厂和用户的协议，可另外补充一些试验项目。
3术语
除下列术语外，本标准中所采用的其他电工和设备方面的术语定义可参见GB2900电工名词术语》各篇，特别是其中的GB2900.23电工名词术语工业电热投备》。3.1电渣重熔炉
电流经自耗电极流经特殊的导电熔渣，在该熔渣中因焦耳效应产生热能，从而便自耗电极熔化并得到精炼的一种电阻炉。
成套的电渣炉由炉子、电源设备、控设备和辅助设备等组成。3.2炉子
电渣炉主体部分的简称，包括电极系统的机械部件结晶器和水冷底盘等。3.3结晶器
在电渣重熔过程中形成锭子和盛装熔渣的水冷金属睿器。3.4电渣炉大电流线路
电渣炉二次电路中除导电溶渣和锭子以外的各个部分的总称，包括熔炼电源的输出接线端、大电流馈电母线、开关(如果有需要时）、电极夹头、辅助电极、自耗电极、水冷底盘等。3.5承受链子重量的水冷底盘
位于结晶底都的水冷部件。
3.6电渣炉的额定电流
设计规定电渣炉稳定运行时的最大电流。如果电渣炉适用于某一电流频率范围，则在设计规定额定电流时还应同时说明与其相应的频率，中华人民共和国机械电子工业部1989-02-28批准1990-D1-01实施

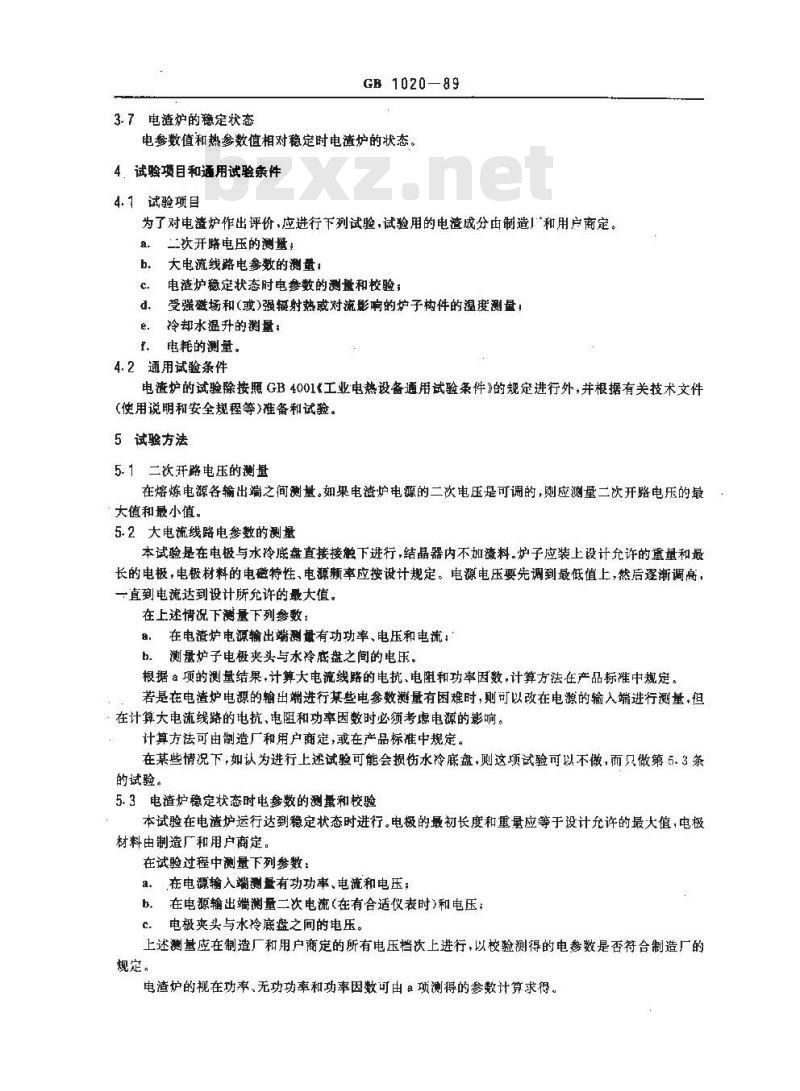

3.7电渣炉的稳定状态
GB 1020—89
电参数值和热参数值相对稳定时电渣炉的状态。4.试验项目和通用试验条件
4.1试验项目
为了对电澄炉作出评价，应进行下列试验，试验用的电渣成分由制造」和用户商定。a.
二次开路电压的测量：
大电流线路电参数的测量：
电渣炉稳定状态时电参数的测遗和校验；受强磁场和(或）强辐射热或对流影响的炉子构件的温度测量，d.
冷却水温升的测量：
电耗的测量。
4.2通用试验条件
电渣炉的试验除按照GB4001工业电热设备通用试验条件》的规定进行外，并根据有关技术文件(使用说明利安全规程等)准备和试验。5试验方法
5. 1 二饮开路电压的测量
在熔炼电源各输出端之间测量。如果电澄炉电源的二次电压是可调的，则应测量二次开路电乐的最大值和最小值，
5.2大电流线路电参数的测量
本试验是在电极与水冷底盘直接接触下进行，结品器内不凌料。炉子应装上设计允许的重量和最长的电极，电极材料的电磁特性，电源频率应按设计规定。电源电压要先调到最低值上，然后逐渐调高，一直到电流达到设计所允许的最大值。在上述情况下测量下列参数：
a：在电渣炉电源输出端测量有功功率、电压和电流：b。测量炉子电极夹头与水冷底盘之间的电压。根据项的测量结果，计算大电流线路的电抗、电阻和功率因数，计算方法在产品标准中规定。若是在电渣炉电源的输出端进行某些电参数测量有困难时，则可以改在电源的输入端进行测量，但在计算大电流线路的电抗，电阻和功率因数时必须考虑电源的影响。计算方法可由制造厂和用户商定，或在产品标准中规定。在某些情况下，如认为进行上述试验可能会损伤水冷底盘，则这项试验可以不做，而只做第5.3条的试验。
5.3电渣炉稳定状态时电参数的测量和校验本试验在电渣炉运行达到稳定状态时进行。电极的最初长度和重量应等于设计允许的最大值，电极材料由制造厂和用户商定。
在试验过程中测量下列参数：
1。在电源输入端测量有功功率，电流和电压；b、在电源输出测量二次电流(在有合适仪表时）和电压：c.电极夹头与水冷底盘之间的电压。上述测量应在制造厂和用户商定的所有电压档饮上进行，以校验测得的电参数是否符合制造厂的规定。Www.bzxZ.net
电渣炉的视在功率，无功功率和功率因数可由且项测得的参数计算求得。注；应注意谐被分量可能会影响测量的结果GB1020-89

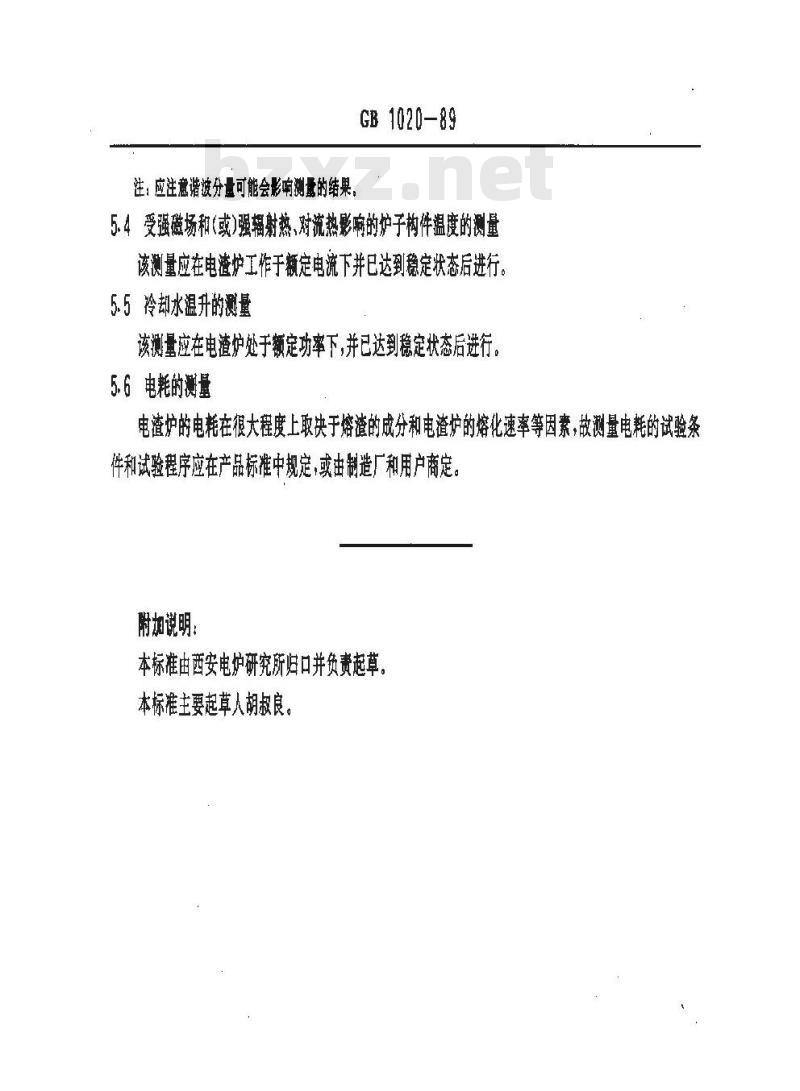

5.4受强磁场和(或)强辐射热、对流热影痫的炉子构件温度的测量该测量应在电渣炉工作于额定电流下并已达到稳定状态后进行。5.5冷却水温升的测量
该测量应在电渣炉处于额定功率下，并已达到稳定状态后进行。5.6电耗的测量
电渣炉的电耗在很大程度上取决于熔渣的成分和电渣炉的熔化速率等因素，故测量电耗的试验条件和试验程序应在产品标准中规定，或由制造厂和用户商定，附加说明：
本标准由西安电炉研究所归口并负责起草。本标准主要起草人胡叔良。
