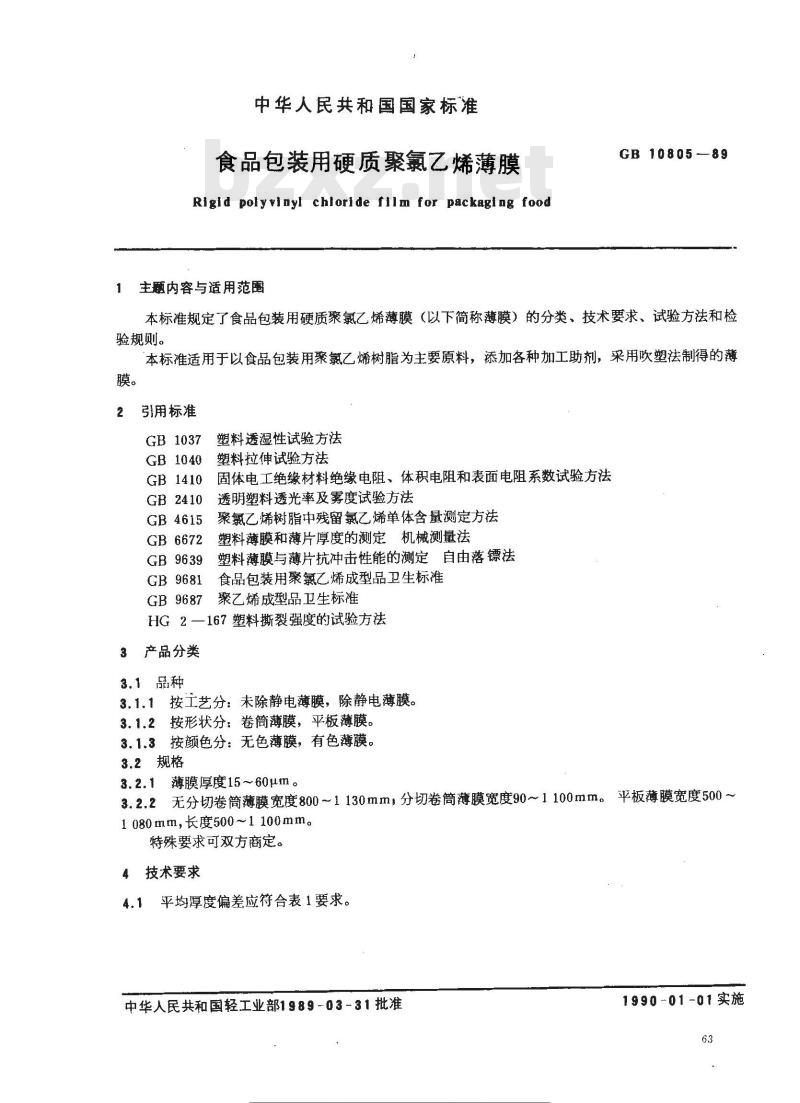

【国家标准(GB)】 食品包装用硬质聚氯乙烯薄膜

中华人民共和国国家标准
食品包装用硬质聚氯乙烯薄膜
Rigid polyvinyl chloride film for packaging food主题内容与适用范围
GB 10805—89
本标准规定了食品包装用硬质聚氯乙烯薄膜（以下简称薄膜）的分类、技术要求、试验方法和检验规则。
本标准适用于以食品包装用聚氯乙烯树脂为主要原料，添加各种加工助剂，采用吹塑法制得的薄膜。
引用标准
GB1037
GB1040
GB 1410
GB2410
GB4615
GB 6672
GB9639
GB 9681
GB 9687
塑料透湿性试验方法
塑料拉伸试验方法
固体电工绝缘材料绝缘电阻、体积电阻和表面电阻系数试验方法透明塑料透光率及雾度试验方法聚氯乙烯树脂中残留氯乙烯单体含量测定方法塑料薄膜和薄片厚度的测定机械测量法塑料薄膜与薄片抗冲击性能的测定自由落镖法食品包装用聚氯乙烯成型品卫生标准聚乙烯成型品卫生标准
HG2一167塑料撕裂强度的试验方法3产品分类
3.1品种
3.1.1按工艺分：未除静电薄膜，除静电薄膜。3.1.2按形状分：卷筒薄膜，平板薄膜。3.1.3按颜色分：无色薄膜，有色薄膜。3.2规格
3.2.1薄膜厚度15~60μm。
3.2.2无分切卷筒薄膜宽度800~1130mm分切卷筒薄膜宽度90~1100mm。平板薄膜宽度500~1080mm,长度500~1100mm。
特殊要求可双方商定。
4技术要求

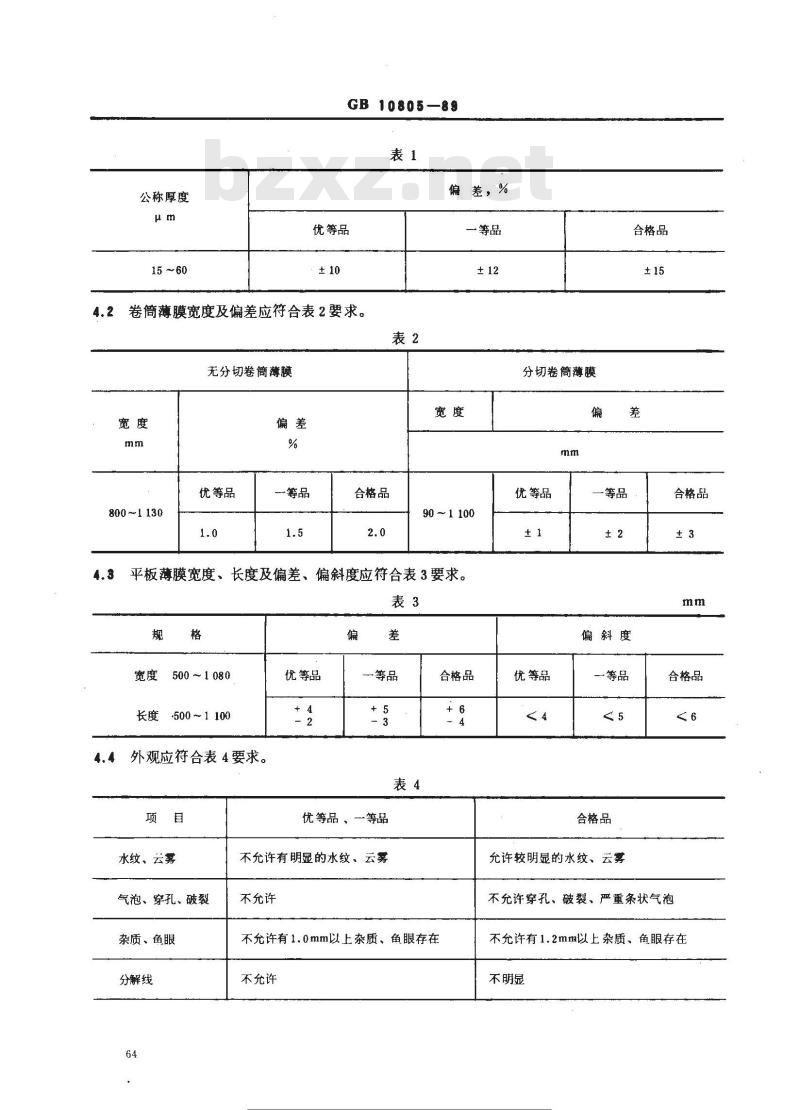

4.1平均厚度偏差应符合表1要求。中华人民共和国轻工业部1989-03-31批准云注传摄
子类标注行业资料科免费下载
1990-01-01实施
公称厚度
GB 10805-89
偏差，%
优等品
卷简薄膜宽度及偏差应符合表2要求。4.2
无分切卷筒薄膜
800~1130
优等品
一等品
平板薄膜宽度、
长度及偏差、
500~1080
-500～1 100
4.4外观应符合表4要求。
水纹、云雾
气泡、穿孔、破裂
杂质、鱼眼
分解线
合格品
一等品
90 ~1 100
偏斜度应符合表3要求。
优等品
一等品
优等品、一等品
不允许有明显的水纹、云雾
不允许
合格品
分切卷筒薄膜
优等品
优等品
合格品
一等品
偏斜度
一等品
合格品
允许较明显的水纹、云雾
合格品
合格品
不允许穿孔、破裂、严重条状气泡不允许有1.0mm以上杂质、角眼存在不允许
正活装
爱书费
不允许有1.2mm以上杂质、鱼眼存在不明显
厚薄道
平整度
不明显

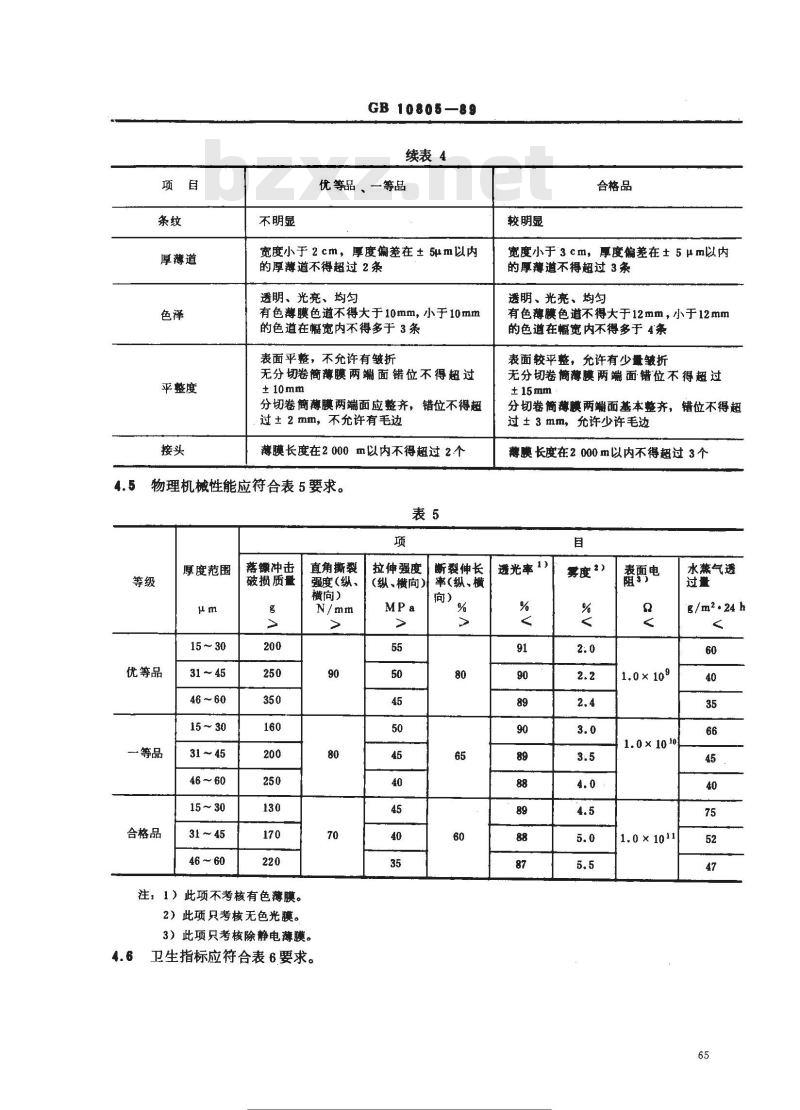

GB 10805—89
续表4
优等品、一等品
宽度小于2cm，厚度偏差在±5um以内的厚薄道不得超过2条
透明、光亮、均匀
有色薄膜色道不得大于10mm，小于10mm的色道在幅宽内不得多于3条
表面平整，不允许有皱折
无分切卷簡薄膜两端面错位不得超过±10mm
分切卷簡薄膜两端面应整齐，错位不得超，过±2 mm，不允许有毛边
薄膜长度在2 000 m以内不得超过 2 个4.5物理机械性能应符合表5要求。表5
优等品
一等品
合格品
厚度范围
31 ~ 45
46 60
15 ~30
31 ~ 45
31 ~ 45
落镖冲击
破损质量
注：1）此项不考核有色薄膜。
2）此项只考核无色光膜。
直角撕裂
强度（纵、
横向)
3）此项只考核除静电薄膜。
4.6卫生指标应符合表6要求。
拉伸强度
（纵、横向）
标准搜变网y
断裂伸长
率(纵、横
com各义标准行业资科免费下率
较明显
合格品
宽度小于3cm，厚度偏差在±5μm以内的厚薄道不得超过3条
透明、光亮、均匀
有色薄膜色道不得大于12mm，小于12mm的色道在幅宽内不得多于4条
表面较平整，允许有少量皱折
无分切卷薄膜两端面错位不得超过±15mm
分切卷簡薄膜两端面基本整齐，错位不得超过±3mm，允许少许毛边
薄膜长度在2000m以内不得超过3个目
透光率1）
雾度2）此内容来自标准下载网
鑫勇电
1.0 ×1011

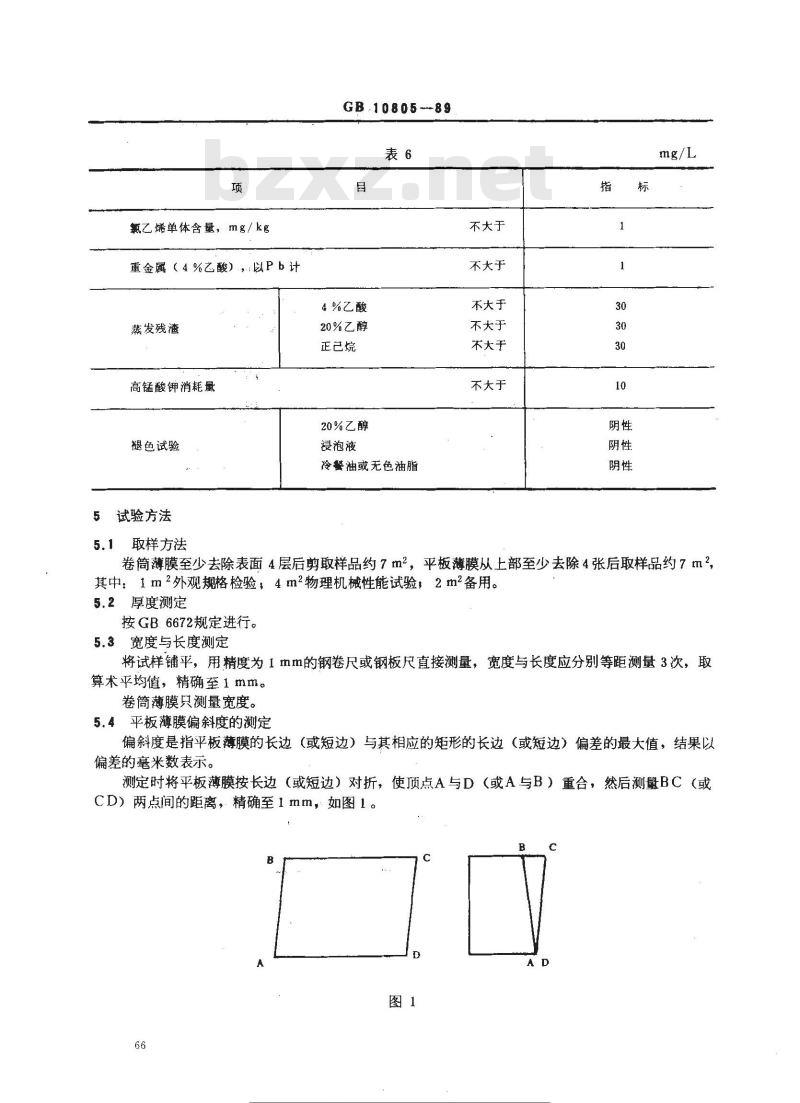

水蒸气透
氯乙烯单体含量，mg/kg
重金属（4%乙酸），以Pb计
蒸发残渣
高锰酸钾消耗量
褪色试验
试验方法
取样方法
GB.10805---89
4%乙酸
20%乙醇
正已烷
20%乙醇
浸泡液
冷餐油或无色油脂
不大于
不大于
不大于
不大于
不大于
不大于
卷筒薄膜至少去除表面4层后剪取样品约7m2，平板薄膜从上部至少去除4张后取样品约7m2其中：1m2外观规格检验；4m2物理机械性能试验，2m2备用。5.2厚度测定
按GB6672规定进行。
5.3宽度与长度测定
将试样铺平，用精度为1mm的钢卷尺或钢板尺直接测量，宽度与长度应分别等距测量3次，取算术平均值，精确至1mm。
卷筒薄膜只测量宽度。
5.4平板薄膜偏斜度的测定
偏斜度是指平板薄膜的长边（或短边）与其相应的矩形的长边（或短边）偏差的最大值，结果以偏差的毫米数表示。
测定时将平板薄膜按长边（或短边）对折，使顶点A与D（或A与B）重合，然后测量BC（或CD）两点间的距离，精确至1mm，如图1。H
标注行业米免费票

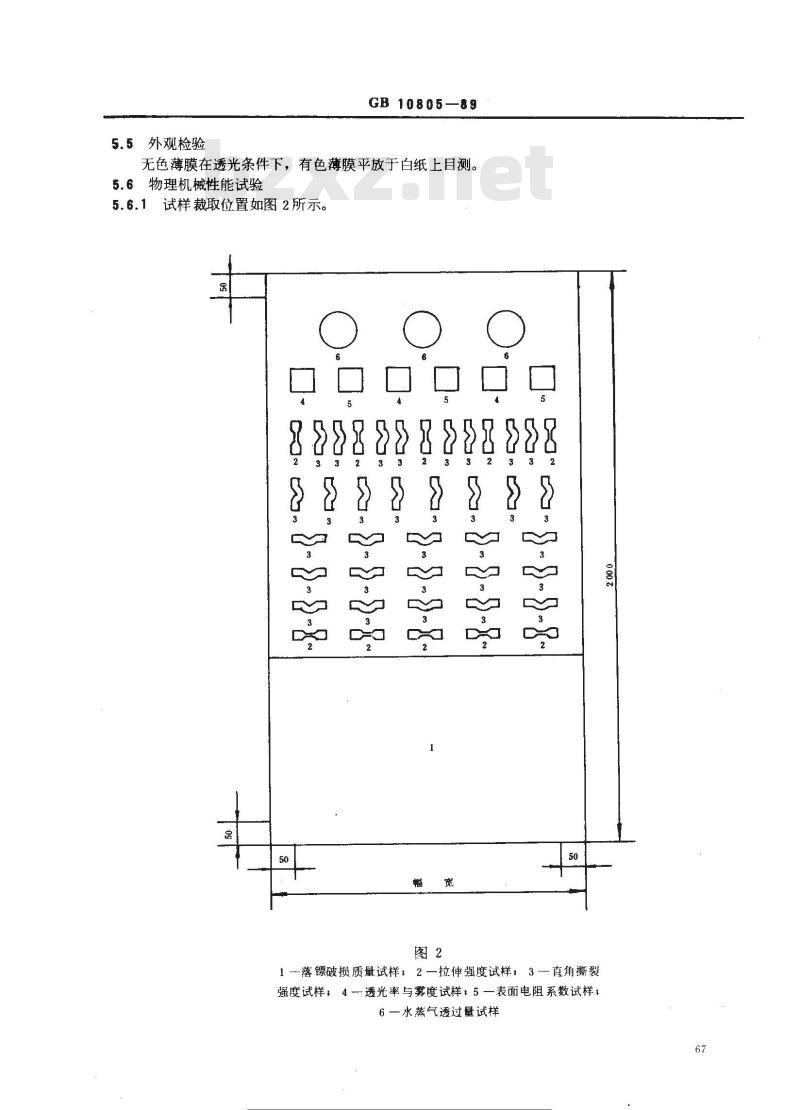

5.5外观检验
GB10805—89
无色薄膜在透光条件下，有色薄膜平放于白纸上目测。5.6物理机械性能试验
5.6.1试样裁取位置如图2所示。55
1落镖破损质量试样：2一拉伸强度试样3直角撕裂强度试样；4透光率与雾度试样，5表面电阻系数试样；6一水蒸气透过量试样
5.6.2试样状态调节和试验的标准环境GB 10805--89
试样应在温度232℃进行状态调节，时间不少于焦，并在此条件下进行试验。5.6.3落镖冲击破损质量
按GB.9639规定中的A法进行。
5.6.4直角撕裂强度
按HG2-167规定，采用捆扎试样组进行试验。5.6.5拉伸强度
按GB1040规定进行。
试验速度（空载）：100±10mm/min。试样为哑铃形，见图3。
120±1
5.6.6透光率和雾度
按GB2410规定进行。
5.6.7表面电阻
使用高阻计按GB1410规定进行。试样在23±2C，相对湿度45%～55%的条件下进行至少4h的状态调节，并在该条件下进行试验。采用直径50mm的平板圆形电极，电极材料为符合GB1410表3要求的导电橡皮，测试电压为100V，试样数量5个。5.6.8水蒸气透过量
按GB1037规定进行。
5.7残留氟乙烯单体含量
按GB4615规定进行。
5.8重金属、蒸发残渣、高锰酸钾消耗量，褪色试验按GBn84规定进行。
检验规则
薄膜检验以批为单位，同配方的薄膜10t以下为批。薄膜经生产厂检验部门检验合格并附有合格证，方可出厂。6,2
6.3出厂检验
薄膜的尺寸、偏差及外观应按批逐卷检验。6.3.1
薄膜的厚度、落镖冲击破揽质量、直角撕裂强度、拉伸强度、断裂伸长率、表面电阻系数的测6.3.2
定每批至少从卷中取样检验。
6.4型式检验
6.4.1薄膜的透光率、雾度、水蒸气透过量和卫生性能至少每年进行~一次检验。6.4.2
当配方、工艺和原材料有改变时应进行型式检验。68
正供提提
GB10805--89
6.5判定规则（适用于出厂检验与型式检验）6.5.1尺寸偏差：其中任一项不符合优等品规定者，该卷为一等品，任一项不符合~等品规定者，该卷为合格品，任一项不符合合格品规定者，该卷为不合格品。6.5.2外观：其中任一项不符合优等品、一等品规定者，该卷为一等品，任二项不符合优等品、一等品规定者，该卷为合格品，任一项不符合合格品规定者，该卷为不合格品。6.5.3物理机械性能中任一项不符合优等品规定者为等品，任一项不符合一等品规定者为合格品任一项不符合合格品规定者为不合格品。6.5.4综合评定薄膜等级时，以薄膜的尺寸偏差、外观、物理机械性能中低等级者为薄膜的最终等级。
6.5.5物理机械性能中任一项不符合原等级指标时，应重新从原批中双倍取样，对不符合原等级项目进行复检，仍不符合原等级指标时，整批降级处理。6.5.6卫生指标中若有一项不合格时，也应重新从原批中取样对该不合格项目进行复检，复检后仍不合格时，整批不得作为食品包装材料。6.5.7收货单位可按本标准的规定对产品进行验收，产品的尺寸偏差及外观交验量在5t以下按4%抽检，5t以上按2%抽检，如不符合原等级卷数超出抽检的10%时，应双倍取样复检，不符合原等级卷数仍超出10%时，则整批降级处理。物理机械性能至少从抽检量中的卷取样检验，检验结果按6.5.3和6.5.5规定处理。7标志、包装、运输、贮存
7.1每件产品内附有产品标签，注明产品名称、规格、生产日期、班组、重量等，产品外包装上应注明产品名称、品种、规格、颜色、毛重、净重（平板薄膜加注令数），生产厂名称及生产日期、放置方向等，并应附有产品合格证。7.2薄膜为定量包装，一般每卷重量为50kg，内包装用无毒的包装材料，外包装用纸箱或木箱。特殊包装可由双方商定。
7.3薄膜运输时，应轻装轻卸、禁止竖放、防止日晒雨淋。7.4薄膜应贮存在干净、阴凉、通风的库房里。堆放应整齐，不得堆积过高，不得靠近热源。贮存期从生产日起不得超过一年。
附加说明：
本标准由中华人民共和国轻工业部提出。本标准由轻工业部塑料加工应用科学研究所归口。本标准由福建省厦门齐鲁塑料包装材料厂、福建省二轻厅标准化室、福建省二轻工业研究所负责起草。
本标准主要起草人叶炳荣、康荣德、游腾辉、饶忠荣、吴夏玲。69
免费下
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
