【电子行业标准(SJ)】 军用低泄漏方舱通用规范

中华人民共和国电子行业军用标准FL2355
SJ209252005
军用低泄漏方舱通用规范
General specificationformilitarylowleaking shelter2005-03-11发布
2005-04-01实施
中华人民共和国信息产业部批准前
SJ20925--2005

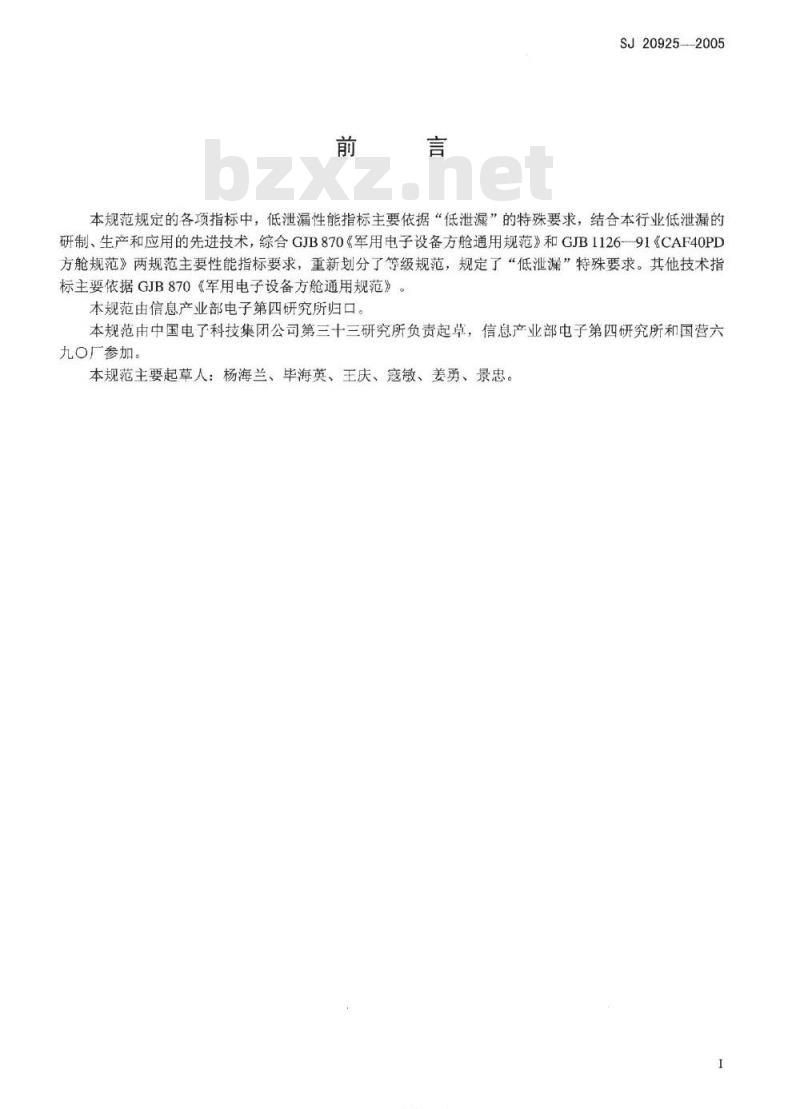

本规范规定的各项指标中，低泄漏性能指标主要依据“低泄漏”的特殊要求，结合本行业低泄漏的研制、生产和应用的先进技术，综合GJB870《军用电子设备方舱通用规范》和GJB1126-91《CAF40PD方舱规范》两规范主要性能指标要求，重新划分了等级规范，规定了“低泄漏”特殊要求。其他技术指标主要依据GJB870《军用电子设备方舱通用规范》。本规范由信息产业部电子第四研究所归口。本规范由中国电了科技集团公司第三十三研究所负责起草，信息产业部电子第四研究所和国营六九O厂参加。
本规范主要起草人：杨海兰、毕海英、王庆、寇敏、姜劳、景忠。1
-ikAoN KAca=

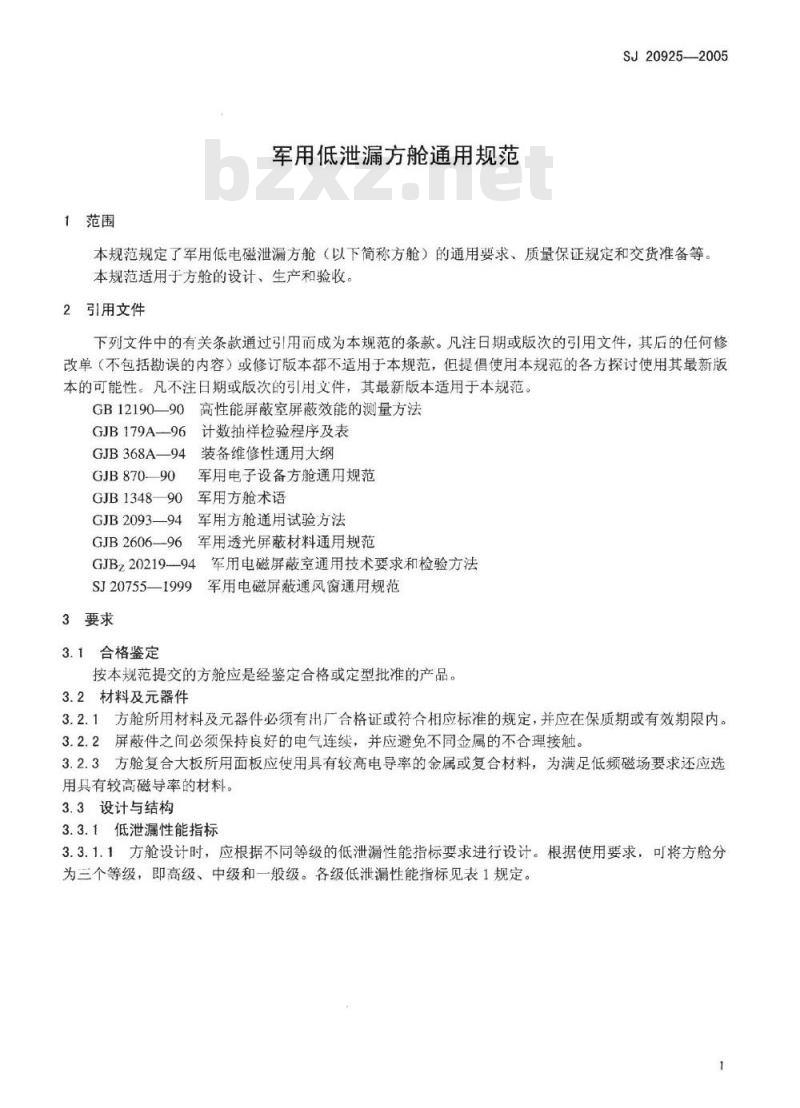

1范围
军用低泄漏方舱通用规范
SJ20925-2005
本规范规定了军用低电磁泄漏方舱（以下简称方舱）的通用要求、质量保证规定和交货准备等本规范适用于方舱的设计、生产和验收。2引用文件
下列文件中的有关条款通过引用而成为本规范的条款。凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本规范，但提倡使用本规范的各方探讨使用其最新版本的可能性。凡不注日期或版次的引用文件，其最新版本适用于本规范。GB1219090
高性能屏散室屏效能的测量方法GJB179A--96
GJB368A—94
GJB870-90
GJB1348-90
GJB 2093-94
GJB2606—96
计数抽样检验程序及表
装备维修性通用大纲
军用电子设备方舱通用规范
军用方舱术语
军用方舱通用试验方法
军用透光屏蔽材料通用规范
GJBz20219-94
SJ207551999
3要求
3.1合格鉴定
军用电磁屏蔽室通用技术要求和检验方法军用电磁屏蔽通风窗通用规范
按本规范提交的方舱应是经鉴定合格或定型批准的产品。3.2材料及元器件
3.2.1：方舱所用材料及元器件必须有出广合格证或符合相应标准的规定，并应在保质期或有效期限内。3.2.2屏蔽件之间必须保持良好的电气连续，并应避免不同金属的不合理接触。3.2.3方舱复合大板所用面板应使用具有较高电导率的金属或复合材料，为满足低频磁场要求还应选用具有较高磁导率的材料。
3.3设计与结构
3.3.1低泄漏性能指标

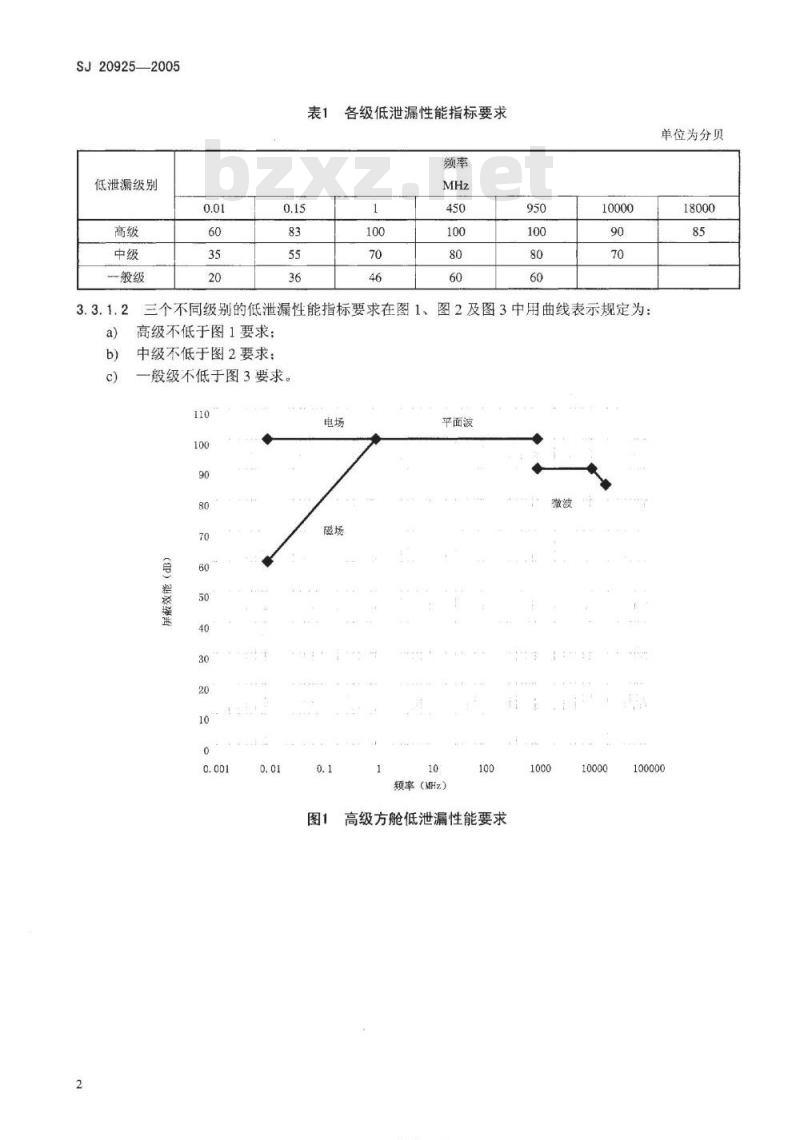

3.3.1.1方舱设计时，应根据不同等级的低泄漏性能指标要求进行设计。根据使用要求，可将方舱分为三个等级，即高级、中级和一般级。各级低泄漏性能指标见表1规定。1
SJ20925——2005
低泄漏级别
一般级
各级低泄漏性能指标要求
三个不同级别的低泄漏性能指标要求在图1、图2及图3中用曲线表示规定为：高级不低于图1要求；
中级不低于图2要求：
一般级不低于图3要求。
平面波
频率（MHz）
高级方舱低泄漏性能要求
TKAONTKAca-
单位为分贝
3.3.2采光窗口
频率（MHz）
频率（MHz）
平面波
平面波

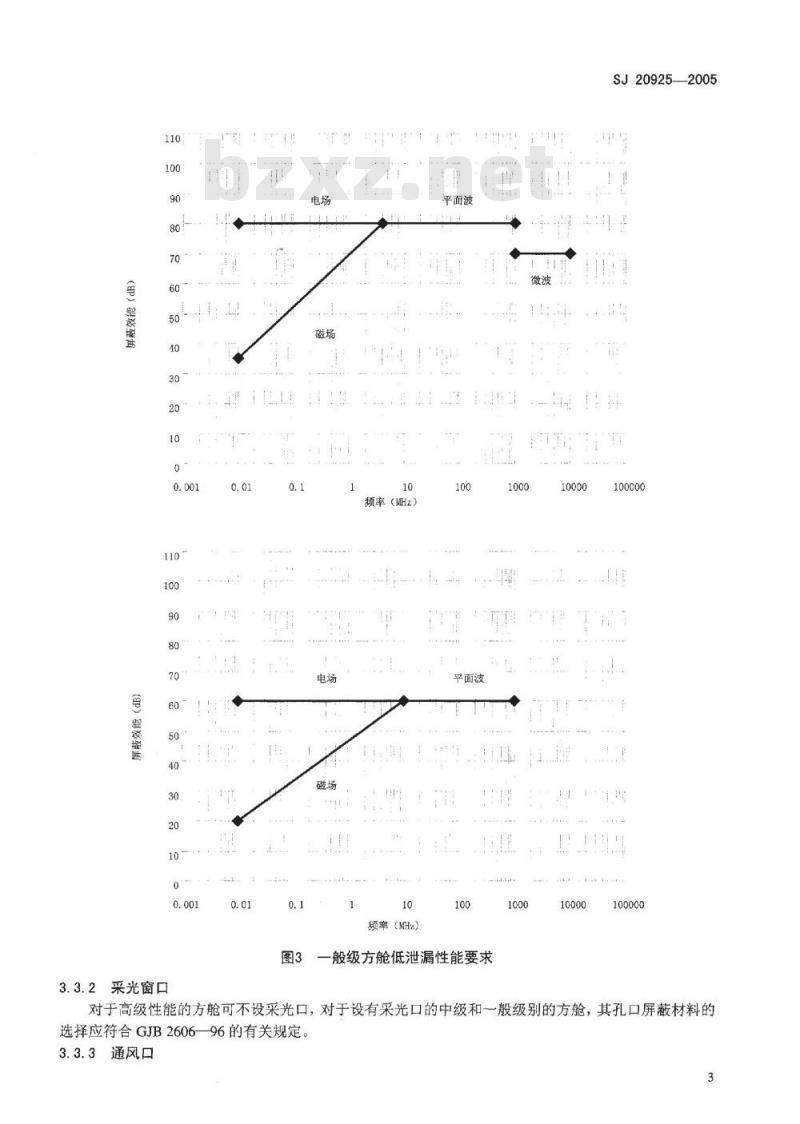

一般级方舱低泄漏性能要求
SJ209252005
100000
100000
对于高级性能的方舱可不设采光口，对于设有采光口的中级和一般级别的方舱，其孔口屏蔽材料的选择应符合GJB2606—96的有关规定。3.3.3通风口
SJ20925—2005
3.3.3.1方舱必须设有通风口，对于中级以上的方舱，通风口处应采用通风波导板，通风波导板的选择应符合SJ20755一1999的有关规定。并应通过焊接、铆接或螺钉固定等方法确保波导板与舱壁屏蔽层之间达到良好的电接触。
3.3.3.2对于一般级要求的方舱可采用丝网或穿孔金属板，但选材要适当。3.3.4滤波装置
3.3.4.1方舱的电源线、控制线及信号线必须装设滤波装置和隔离装置，并使滤波装置和隔离装置以适当的方式与方舱屏蔽体结合。3.3.4.2：电源滤波器的选用必须考虑其漏电流指标，漏电流的大小应小于额定工作电流的2%。电源滤波器的插入损耗应根据不同等级的低泄漏要求进行选择，并适当留有余量。3.3.4.3对信号接口应安装适当插入损耗的信号滤波器或采用光电转换隔离装置。信号滤波器的选用应根据设备工作状况选择其相应的截正频率，以确保设备正常工作。3.3.5空调口
对于配置分体式空调装置的方舱，应在舱壁空调线路进出口处安装相应的滤波器或光电转换隔离装置。对于高级要求的方舱，建议采用风道式空调。3.3.6设备安装
为保证方舱整体的屏蔽效能，在方舱板件上不得随意开设安装孔，对必须开设的安装孔应经过屏蔽处理，处理后应进行屏蔽效能的检测。3.3.7连接与焊接
3.3.7.1为减少缝隙泄漏，大板与各角柱、各端梁、侧梁之间连接应采取缝隙屏蔽措施，各孔口边框与大板间的接触缝隙也应采取相应措施，以确保方舱整体的电气连续性。3.3.7.2当对大板的连接采用焊接时，焊缝应连续、均匀，以不使电磁波产生泄漏。3.3.8门结构
a）方舱门应方便人员、设备等进出，并便于开启。门体应平整，不得有影响性能的几何变形；门与门框间的防泄漏处理可根据不同低泄漏级别的要求选用安装金属丝网屏蔽条，采用刀式b)
指簧及气囊结构等：
对于兼有安全出口作用的窗口结构，可参照门的结构形式：c
门的开关装置应灵活、可靠，把手的转动力矩应不大于40Nm。为防止天线效应造成的电磁波d)
泄漏，对门把手的轴，应采取非贯通式，或采取措施使轴良好地接地等。3.3.9接地
方舱外部应设有接地端了，且应为单点接地。接地装置的接触电阻应不大于12。3.4标准化
方舱在设计中，应最大限度地采用标准件，同型号产品的零部件应可通用。3.5维修性
方舱应具有良好的维修性，平均修复时间和平均预防维修时间应满足产品规范要求。3.6运输性
方舱应能适应各种运输，经运输后，不得出现永久变形、脱层等，门窗等活动部位应转动灵活，无关不住或卡死现象。
可运输性要求应符合GJB87090中4.4的有关规定。3.7其他性能特性
3.7.1光密性
方舱在门、窗和孔口均关闭的情况下，不应有光线漏至舱外。3.7.2气密性
方舱在门、窗和孔口均关闭的情况下，当舱内外压差为294Pa时，最大空气泄漏量为6m/min。4
TKAONiKAca-
3.7.3淋雨
SJ20925—2005
方舱在门、窗和孔口均关闭的情况下，应能承受持续1h、强度为5mm/min～7mm/min的淋雨，舱内及舱壁内部不应有渗漏。
3.7.4安全性
将处于工作状态的方舱门、窗和孔口全部锁紧，舱内人员应能在5s内将门打开出舱；地板表面应铺设耐压为500V的防滑绝缘层：方舱内应设有消防器材。3.8环境适应性
3.8.1高温
a）最高贮存温度：70℃；
最高工作温度：55℃。
3.8.2低温
最低贮存温度：-55℃；
最低工作温度：-45℃。
3.8.3太阳辐射
方舱舱顶表面应能承受96℃的模拟太阳辐射效应，3.8.4湿热
方舱应能承受温度70℃、相对湿度95%的湿热环境3.8.5盐雾
方舱应具有抗盐雾腐蚀的能力。盐雾试验后，不允许有外表面结构件镀层及漆层脱落、腐蚀等现象。3.8.6抗风力
用升降机构装卸方舱时，应能承受平衡风速为17m/s的风载荷，方舱处于工作状态时，应能承受平稳风速为40m/s的风载荷。
3.8.7霉菌
方舱内零部件应具有抗霉菌能力。方舱所使用的材料及工艺应能有效地抑制霉菌生成。防霉等级应根据使用要求选择0～2级。
3.9舱体单位面积重量
按方舱名义内表面面积计算，用钢材制造的方舱舱体，单位面积重量应不大于42kg/m，用其他材料制造的方舱舱体单位面积重量应不大于24kg/m2。3.10外观质量
3.10.1舱体外形尺寸
舱体外形尺寸应符合产品规范的规定。3.10.2舱体垂直度
舱体任意两相邻壁板的垂直度在900mm长度范围内误差不得大于3mm。3.10.3壁板平面度
舱体壁板表面的平面度在1200mmx1200mm范围内误差不得大于4mm。3.10.4其他外观质量
方舱表面应平整光滑，不应有凸凹不平现象。焊接件的焊缝应均匀、牢固，无裂缝、灰渣、气孔等缺陷。涂镀层应均匀，不应有起泡、剥落、划伤等缺陷。4质量保证规定
4.1检验分类
本规范规定的检验分类如下：
a）鉴定检验（见4.3)：
SJ209252005
质量一致性检验（见4.4）。
4.2检验条件
环境条件
除另有规定外，应在下列条件下进行所有检验：温度：15℃~35℃；
相对湿度：20%～80%；
c）气压：试验场所气压。
4.2.2设备、仪器及仪表
用于测试试验参数所用的设备、仪器及仪表，其精度不得低于被测参数允许误差的三分之一，并应在检定有效期内。
4.3鉴定检验
4.3.1概述
鉴定检验一般在产品的设计定型或生产定型时进行，但当产品的主要设计、工艺及材料有重大改变可能影响产品重要性能时，也应进行鉴定检验4.3.2检验项目
除另有规定外，检验项目按表2进行。表2
检验项目bzxz.net
低泄漏性能
采光窗口
通风口
空调口
滤波装置
设备安装
连接与焊接
门结构
门把手力矩
标准化
维修性
运输性
光密性
气密性
安全性
太阳辐射
鉴定检验
检验项目表
质量一致性检验
-HIKAONiKAca-
要求章条号
检验方法章条号
检验项目
抗风力
鉴定检验
表2（续）
质量一致性检验
注：表中：“·”为必做项月；“一”为不做项目。4.3.3样本
鉴定检验样本应按合同要求规定。4.3.4合格判据
要求章条号
当所有的检验项目均满足第3章和第5章要求时，则判定鉴定检验合格。SJ20925—2005
检验方法章条号
如任何一个检验项目不符合产品规范要求时，则应暂停检验，承制方应对不合格项目进行分析，找出缺陷原因并采取纠正措施后，继续对不合格项目进行检验，直至达到产品规范规定为止。4.3.5鉴定合格资格的保持
为了保持鉴定合格资格，承制方应向订购方提供合格认证。4.4质量一致性检验
4.4.1概述
质量一致性检验分为A、B、C组进行。4.4.2A组检验
4.4.2.1检验项目及顺序
A组检验项目及顺序按表2规定。4.4.2.2抽样方案
对承制方提交的检验批产品百分之百进行A组检验。4.4.2.3合格判据
检验结果符合A组要求规定时，则判为A组检验合格。4.4.2.4不合格处理
A组检验不合格的产品允许返修，返修后重新检验，若检验合格，则判为该产品A组检验合格；若重新检验仍不合格，则判为A组检验不合格。4.4.3B组检验
B组检验必须通过A组检验合格后进行。4.4.3.1检验项目及顺序
B组检验项目及顺序按表2规定。4.4.3.2抽样方案
除另有规定外，应按GJB179A一96规定进行一次抽样。检验水平：采用一般检验水平IⅡI；a）
b）可接收质量水平：AQL值按GJB179A--96表10的规定；其中严重缺陷为1.0，轻缺陷为2.5；缺陷分类：低泄漏性能不符合本规范规定的为严重缺陷，其余为轻缺陷。4.4.3.3合格判据
检验结果符合B组要求规定时，则判为B组检验合格。4.4.3.4不合格处理
B组检验中任一项检验不合格，则应对该批产品全部进行返修，重新进行检验，若仍不合格，则判7
SJ20925—2005
B组检验不合格
4.4.4C组检验
4.4.4.1检验方式
C组检验应在B组检验合格后进行。有下列情况之一者应进行C组检验：a）产品累计生产100台以上：
b）产品停产2a以上再次生产；
c）产品的主要设计、工艺或原材料有较大改变可能影响产品性能时。4.4.4.2检验项目及顺序
C组检验项目及顺序按表2规定。4.4.4.3抽样方案
在B组检验合格的产品中，抽出一台进行检验。4.4.4.4合格判据
检验结果符合C组要求规定时，则判C组检验合格。4.4.4.5不合格处理
如果样品未通过C组检验，则应停止产品的验收和交付。承制方应将不合格情况通知合格鉴定单位。在采取纠正措施后，应根据合格鉴定单位意见，重新进行全部试验或检验，或只对不合格项目进行试验或检验，若检验仍不合格，则为C组检验不合格，应将不合格情况通知合格鉴定单位。4.4.4.6样品处理
除另有规定外，经过C组检验的样品，承制方应将全部损伤修复后，再经A组和B组检验合格后，方可按合同交付。
4.5检验方法
4.5.1材料
检查外购材料的合格证书及有关证件，用目测法检查外购材料的表面质量。4.5.2设计与结构
4.5.2.1低泄漏性能指标
除下列规定外，低泄漏性能指标的测试按照GB1219090进行：方舱在某频率的低泄漏性能按各测量位置中的最小衰减值确定：a）
测试时，方舱呈工作状态，门关闭，通风口打开；b)
推荐试验测试频率按GJBz20219--94中7.1b项中规定的频段各选择一点进行：磁场测试采用小环法进行：
测试点为门缝、窗缝、各孔口及各壁板的中点、拐角以及壁板各面相连的缝隙部位；e)
测试中，允许对门、窗和孔口的电磁屏蔽件进行调整4.5.2.2各孔口及滤波装置
方舱采光窗口、通风口、空调口及滤波装置的低泄漏性能测试按4.5.2.1进行。4.5.2.3设备安装
设备安装时所开安装孔需经检验，检验方法按4.5.2.1进行。4.5.2.4连接与焊接
通过检测低泄漏性能指标，可直接反映缝隙连接与焊接的处理效果，如有明显泄漏，则为不合格，反之，为合格。
4.5.2.5门结构
用月测和手动方法检查门的使用性能，如开、关、锁定及限位功能等。4.5.2.6门把手力矩
门把手力矩检测按GJB2093-94中试验方法504进行。8
-iiKAoNiKAca-
4.5.2.7接地
SJ209252005
用目视方法检查方舱外部是否设有接地点，是否为单点接地。用图4方法测量接地装置的接触电阻。
端子1
图4接触电阻测量方法
4.5.3标准化
接地装置
端子2
接地板
将同类型方舱中可拆卸部件及附件相互交换，应能配合良好，拆装方便。4.5.4维修性
按GJB368A-94中有关规定进行审核，检查可达性、方便性，计算平均修复时间及平均预防维修时间。
运输性
按GJB2093—94中试验方法301和305规定进行。4.5.6其他性能特性
4.5.6.1光密性
按GJB2093—94中试验方法402规定进行。4.5.6.2气密性
按GJB2093—94中试验方法401规定进行。4.5.6.3淋雨
按GJB209394中试验方法403规定进行。4.5.6.4安全性
检验人员进入舱内，由外部人员关闭门、窗，并锁定，检验人员可方便开启锁定装置，打开门、窗。4.5.7环境适应性
4.5.7.1高温
按GJB2093—94中试验方法101规定进行。4.5.7.2低温
按GJB2093—94中试验方法102规定进行。4.5.7.3太阳辐射
按GJB2093-94中试验方法103规定进行。9
SJ209252005
4.5.7.4湿热
按GJB2093—-94中试验方法107规定进行。4.5.7.5盐雾
按GJB2093—-94中试验方法109规定进行。4.5.7.6抗风力
按GJB2093—94中试验方法209规定进行。4.5.7.7霉菌
按GJB2093--94中试验方法108规定进行。4.5.8舱体单位面积重量
用精度为1%的衡器测量舱体重量，再根据方舱内表面积的大小计算单位面积重量。4.5.9外观质量
4.5.9.1舱体外形尺寸
用钢卷尺测量舱体的外形尺寸。4.5.9.2舱体垂直度
按GJB87090中4.7.1.1规定进行。4.5.9.3壁板平面度
按GJB870—90中4.7.1.2规定进行。4.5.9.4其他外观质量
用目测的方法检查方舱其他外观质量。5交货准备
5.1防护包装
5.1.1方舱合格证、随机文件及装舱清单应齐备，并适当包装装入箱内。5.1.2方舱各附件按要求装箱或稳定系固。5.2运输与贮存
5.2.1方舱可采用公路、铁路等方式进行运输。5.2.2方舱应存放在干燥、通风的库房内，库房内不应有化学污染。5.3标志
方舱应按不同用途进行标识，在运输时，应按有关要求粘贴标志。6
说明事项
6.1预定用途
本规范规定的军用低泄漏方舱主要用于各类指挥系统、通信系统和其他特殊用途的方舱。6.2分类
方舱按低泄漏指标分为高级、中级和一般级。6.3订货文件内容
合同或订单中应写明下列内容：产品规范的名称和编号：
型号或类别：
产品的数量及价格：
交货方式及日期；
需要提供的技术文件及测试报告；质量保证要求；
