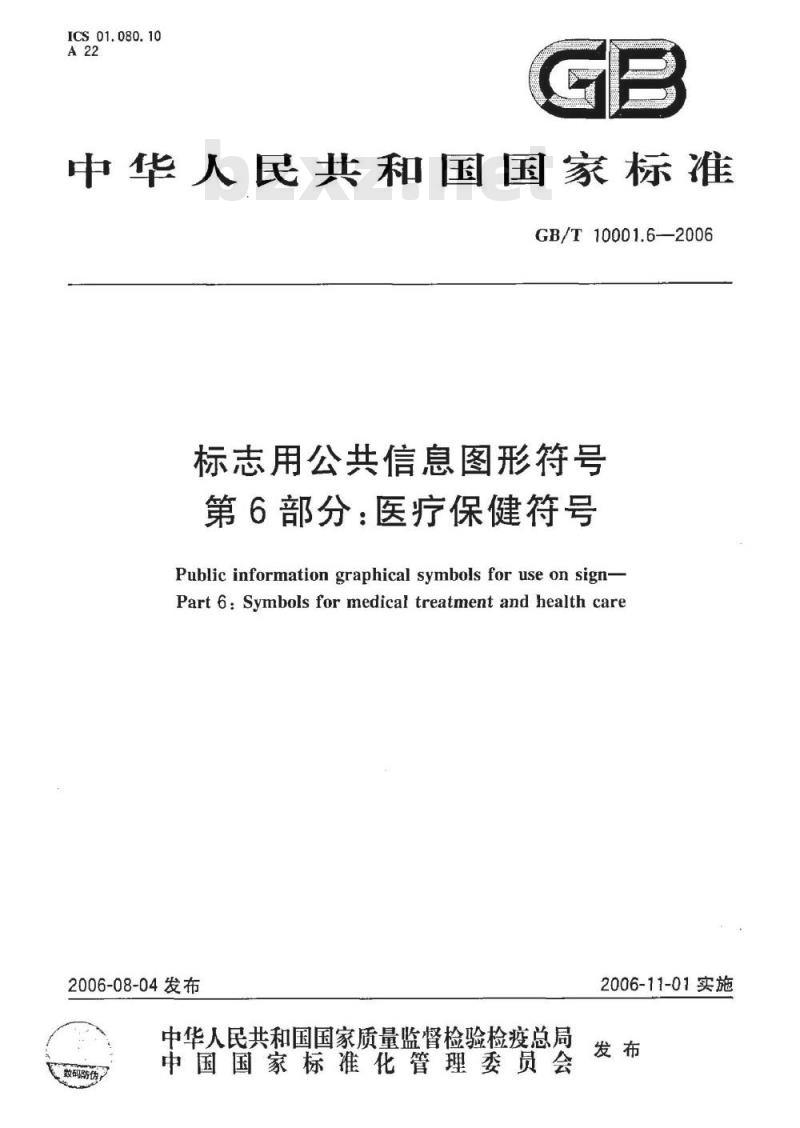

【国家标准(GB)】 标志用公共信息图形符号 第6部分： 医疗保健符号

ICS 01.080.10
中华人民共和国国家标准
GB/T10001.6-2006
标志用公共信息图形符号
第6部分：医疗保健符号
Public information graphical symbols for use on sign-Part 6: Symbols for medical treatment and health care2006-08-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-11-01实施

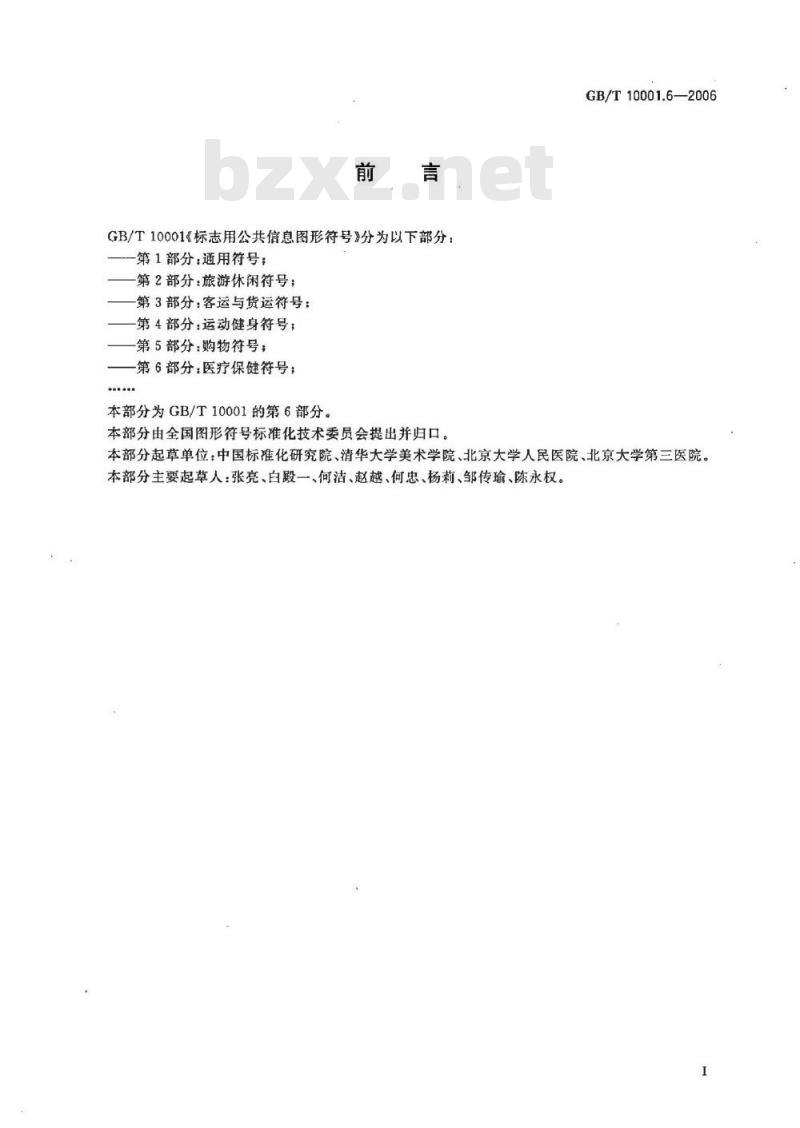

GB/T10001《标志用公共信息图形符号》分为以下部分：第1部分：通用符号；
第2部分：旅游休闲符号；
第3部分：客运与货运符号；
第4部分：运动健身符号：
第5部分：购物符号；
第6部分医疗保健符号；
本部分为GB/T10001的第6部分。本部分由全国图形符号标准化技术委员会提出并归口。GB/T10001.6—2006
本部分起草单位：中国标准化研究院、清华大学美术学院、北京大学人民医院、北京大学第三医院。本部分主要起草人：张亮、白殿一、何洁、赵越、何忠、杨莉、邹传瑜、陈永权。1范围
标志用公共信息图形符号
第6部分：医疗保健符号
GB/T10001.6-2006

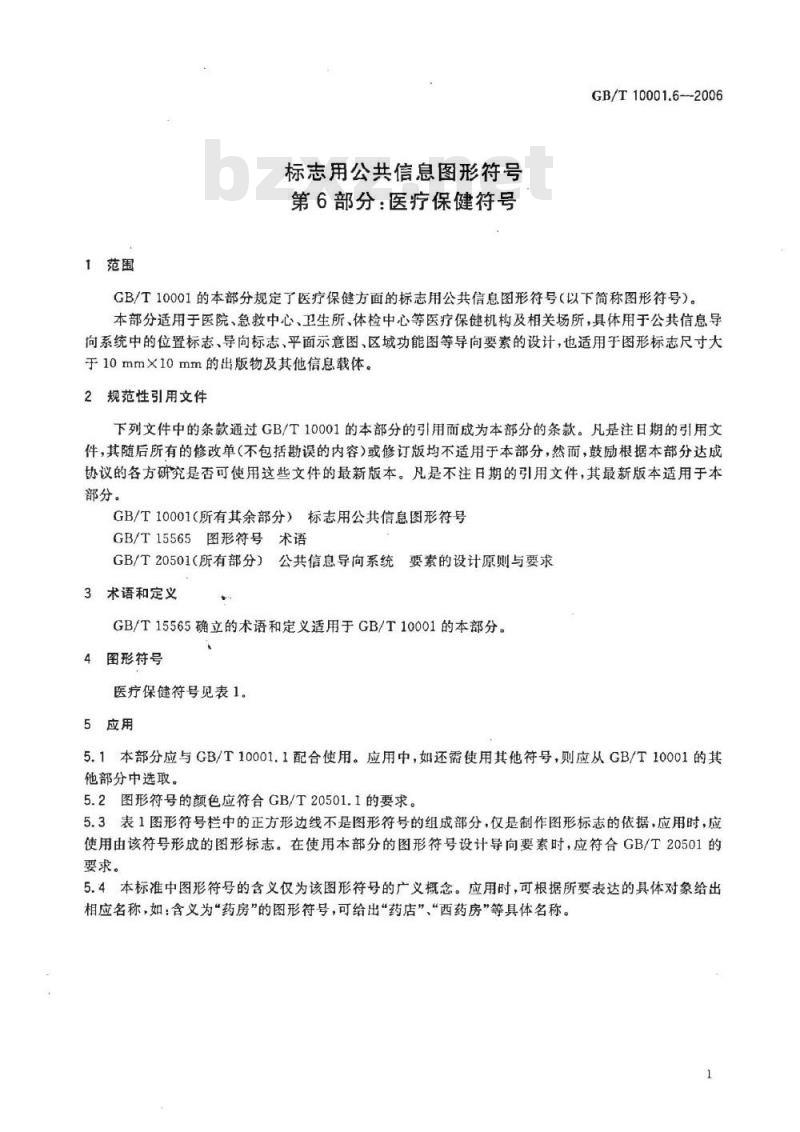

GB/T10001的本部分规定了医疗保健方面的标志用公共信息图形符号（以下简称图形符号）。本部分适用于医院、急救中心、卫生所、体检中心等医疗保健机构及相关场所，具体用于公共信息导向系统中的位置标志、导向标志、平面示意图、区域功能图等导向要素的设计，也适用于图形标志尺寸大于10mm×10mm的出版物及其他信息载体。2规范性引用文件
下列文件中的条款通过GB/T10001的本部分的引用面成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T10001（所有其余部分）标志用公共信息图形符号GB/T15565图形符号术语
GB/T20501（所有部分）公共信息导向系统要素的设计原则与要求3术语和定义
GB/T15565确立的术语和定义适用于GB/T10001的本部分。4图形符号
医疗保健符号见表1。
5应用
5.1本部分应与GB/T10001.1配合使用。应用中，如还需使用其他符号，则应从GB/T10001的其他部分中选取。
5.2图形符号的颜色应符合GB/T20501.1的要求。5.3表1图形符号栏中的正方形边线不是图形符号的组成部分，仅是制作图形标志的依据，应用时，应使用由该符号形成的图形标志。在使用本部分的图形符号设计导向要素时，应符合GB/T20501的要求。
5.4本标准中图形符号的含义仅为该图形符号的广义概念。应用时，可根据所要表达的具体对象给出相应名称，如：含义为“药房”的图形符号，可给出“药店”“西药房”等具体名称。GB/T10001.6—2006
图形符号

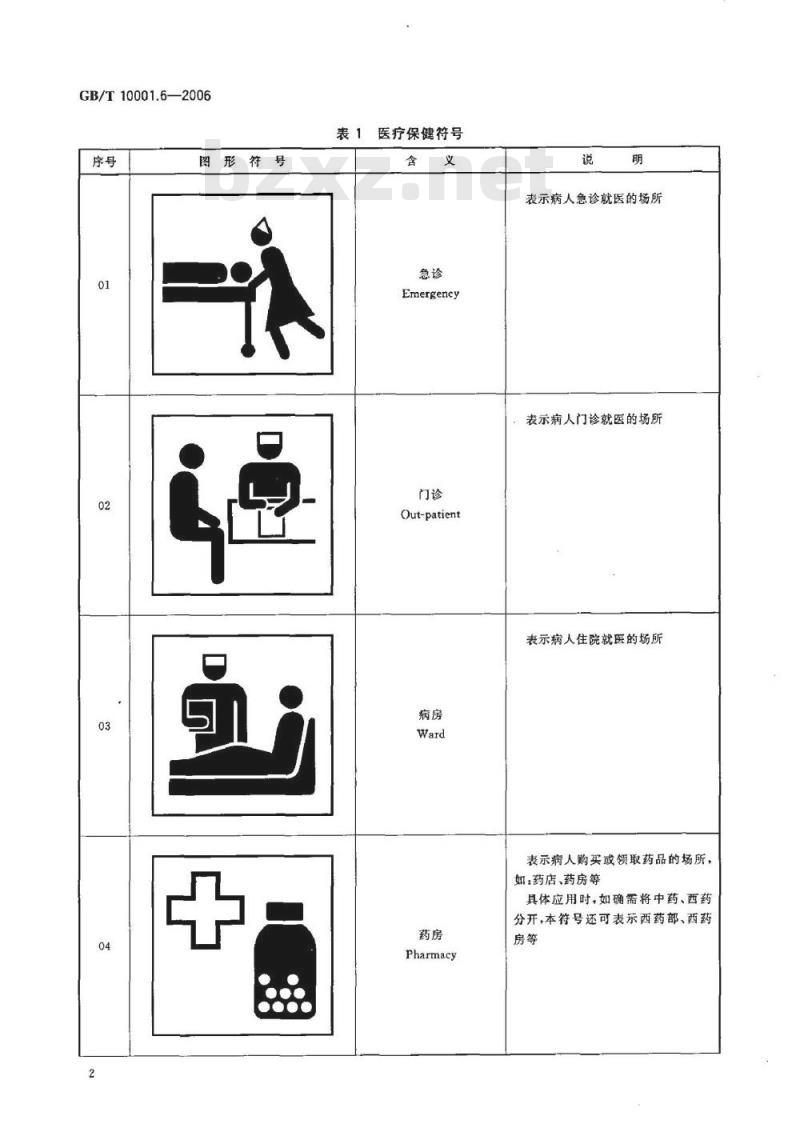

表1医疗保健符号
Emergency
Out-patient
Pharmacy
表示病人急诊就医的场所
表示病人门诊就医的场所
表示病人住院就医的场所
表示病人购买或领取药品的场所，如：药店、药房等免费标准bzxz.net
具体应用时，如确需将中药、西药分开，本符号还可表示西药部、西药房等
图形符号

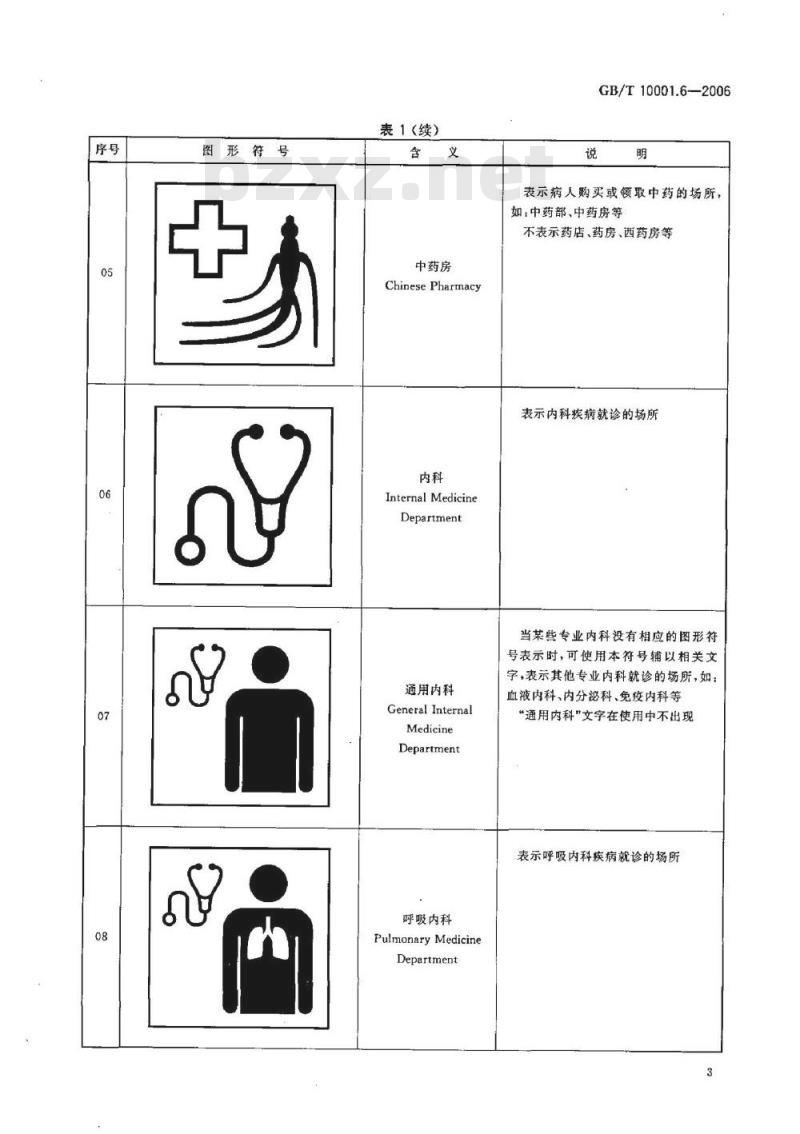

表1（续）
中药房
ChinesePharmacy
Internal Medicine
Department
通用内科
General Internal
Medicine
Department
呼吸内科
Pulmonary Medicine
Department
GB/T10001.6—2006
表示病人购买或领取中药的场所，如，中药部、中药房等
不表示药店、药房、西药房等
表示内科疾病就诊的场所
当某些专业内科没有相应的图形符号表示时，可使用本符号辅以相关文字，表示其他专业内科就诊的场所，如：血液内科、内分泌科、免疫内科等“通用内科”文字在使用中不出现表示呼吸内科疾病就诊的场所
GB/T10001.6—2006
图形符号
表1(续）
心血管内科
Cardiology and
Vascular Department
消化内科
Digestive Internal
MedicineDepartment
肾内科
Nephrology
Department
抻经内科
Neurological
MedicineDepartment
表示心血管内科疾病就诊的场所表示消化内科疾病就诊的场所
表示肾内科疾病就诊的场所
表示神经内科疾病就诊的场所
图形符号
表1(续）
Surgery
Department
普通外科
（通用外科）
General Surgery
Departrnent
胸外科
Thoracie Surgery
Department
心外科
Cardiovascular
Surgery Department
GB/T10001.6—2006
表示外科疾病就诊的场所
表示普通外科疾病就诊的场所
当某些专业外科没有相应的图形符号表示时，也可使用本符号辅以相关文字，表示其他专业外科就诊的场所，如：整形外科、烧伤科等
“通用外科”文字在使用中不出现表示胸外科疾病就诊的场所
表示心外科疾病就诊的场所
GB/T10001.6—2006
图形符号
表1(续）
泌尿外科
Urology Surgery
Department
神经外科
Neurosurgery
Department
Orthopedices
Department
妇产科
Obstetricsand
Gynecology
Department
表示泌尿外科疾病就诊的场所
表示神经外科疾病就诊的场所
表示骨科疾病就诊的场所
表示妇产科疾病就诊的场所
图形符号
表1(续）
Pediatrics Department
Ophthalmology
Department
耳鼻喉科
E.N.T.Department
口腔科
Stomatology
Department
GB/T10001.6—2006
表示儿意疾病就诊的场所
表示眼科疾病就诊的场所
表示耳鼻喉科疾病就诊的场所
表示口腔科疾病就诊的场所
GB/T10001.6—2006
图形符号
表1(续）
皮肤科
Dermatology
Department
中医科
Traditional Chinese
Medicine Treatment
Department
传染科
Infectious Diseases
Department
预防保健科
Prevention and
Health Protection
Department
表示皮肤科疾病就诊的场所
表示中医科疾病就诊的场所
表示传染科疾病就诊的场所
表示进行预防保健咨询及防疫针注射的场所
图形符号
表1(续）
康复医学科
Medical Rehabilitation
Department
理疗科
Physiotherapy
Department
手术案
Operating Room
放射科
Radiology
Department
GB/T10001.6—2006
表示进行运动康复治疗的场所
表示进行物理康复治疗的场所
表示进行手术治疗的场所
表示进行放射线检查的场所
GB/T10001.6--2006
图形符号
表1(续）
超声诊断科
Ultrasound
Department
心电图室
Electrocardiographic
断层扫描室
(CT室）
Cardiogratn Room
核磁共振室
（MRI室）
Magnetic Resonance
ImagingRoom
表示进行超声波检查的场所
表示进行心电图检查的场所
表示进行计算机断层扫描检查的场所
表示进行核磁共振检查的场所
