【机械行业标准(JB)】 电站锅炉 产品型号编制方法

JB/T1617-1999

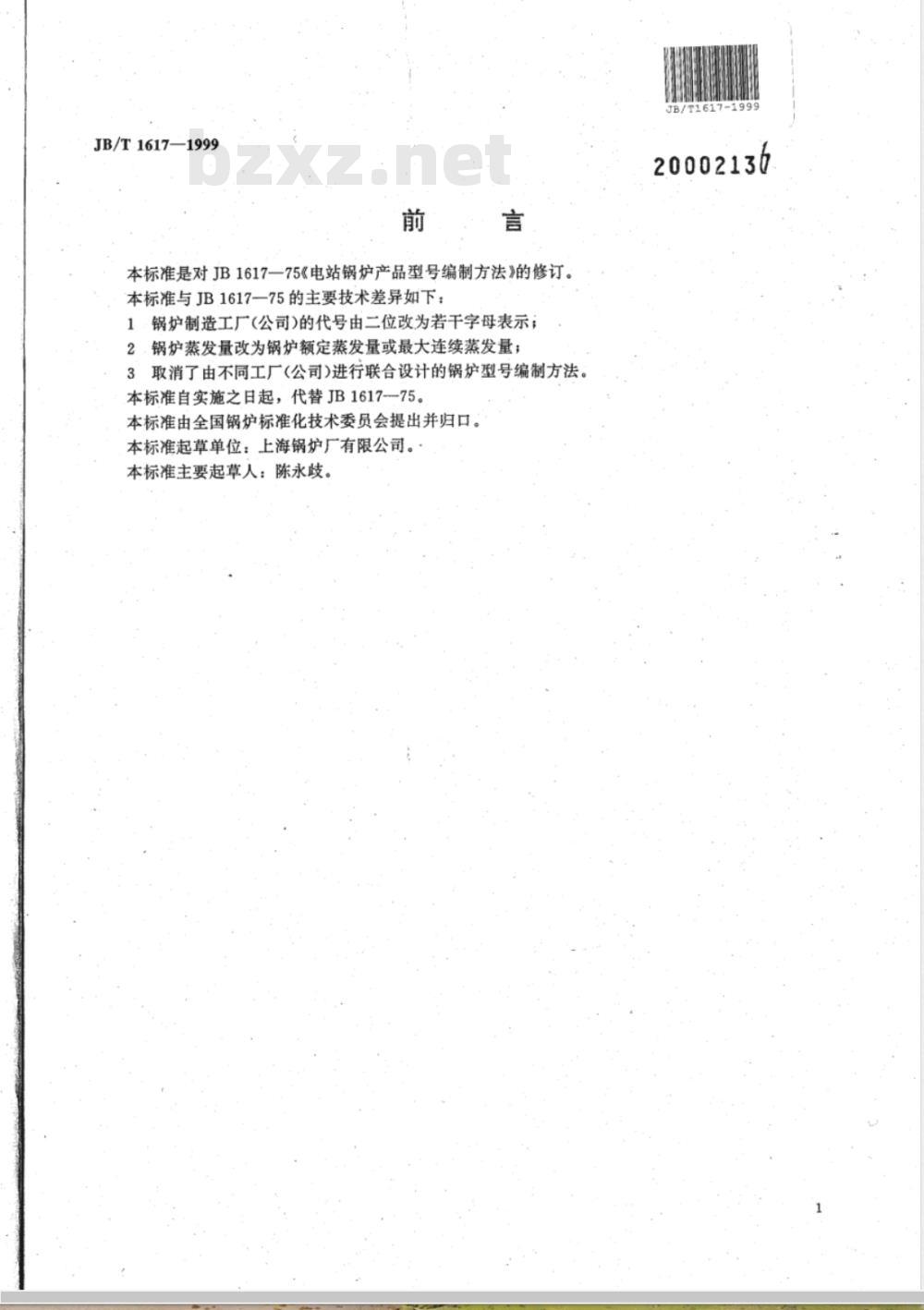

本标准是对JB1617一75《电站锅炉产品型号编制方法》的修订。本标准与JB1617—75的主要技术差异如下：1·锅炉制造工厂(公司)的代号由二位改为若干字母表示；2.锅炉蒸发量改为锅炉额定蒸发量或最大连续蒸发量；3取消了由不同工厂(公司)进行联合设计的锅炉型号编制方法本标准自实施之日起，代替JB1617-75。本标准由全国锅炉标准化技术委员会提出并归口。本标准起草单位：上海锅炉厂有限公司。本标准主要起草人：陈永歧。
20002136

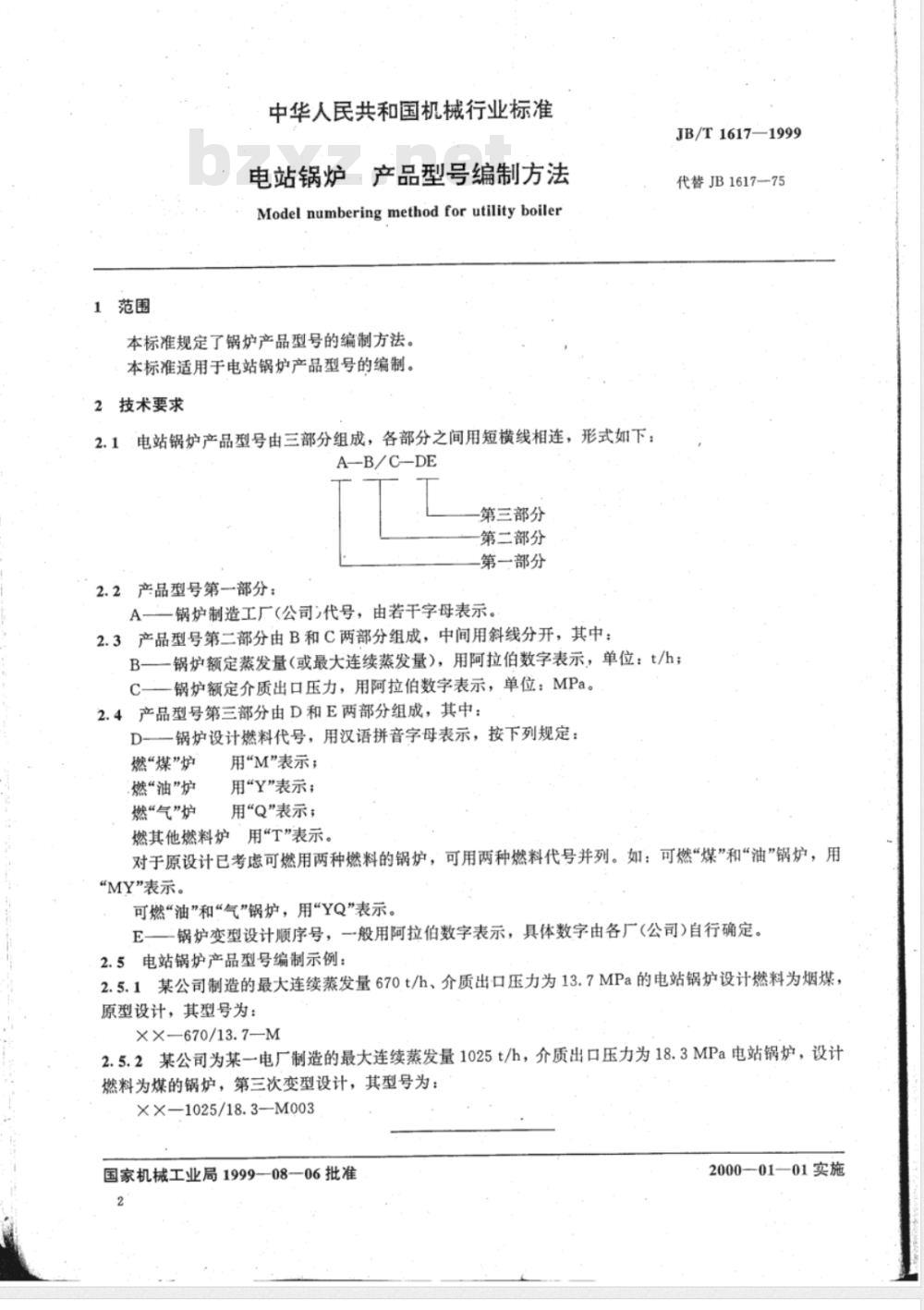

1范围
中华人民共和国机械行业标准
电站锅炉：产品型号编制方法
Modelnumberingmethodforutilityboiler本标准规定了锅炉产品型号的编制方法。本标准适用于电站锅炉产品型号的编制。2技术要求
2.1电站锅炉产品型号由三部分组成，各部分之间用短横线相连，形式如下：A-B/C-DE
第三部分
第二部分
第一部分
2.2产品型号第一部分：
A——锅炉制造工厂（公司)代号，由若干字母表示。JB/T1617—1999
代替JB161775
2.3产品型号第二部分由B和C两部分组成，中间用斜线分开，其中：B—锅炉额定蒸发量（或最大连续蒸发量），用阿拉伯数字表示，单位：t/h；C——锅炉额定介质出口压力，用阿拉伯数字表示，单位：MPa。2.4产品型号第三部分由D和E两部分组成，其中：D
一锅炉设计燃料代号，用汉语拼音字母表示，按下列规定：燃“煤”炉
燃“油”炉
燃“气”炉
用“M”表示；
用“Y\表示；
用“Q”表示；
燃其他燃料炉用“T”表示。
对于原设计已考虑可燃用两种燃料的锅炉，可用两种燃料代号并列。如：可燃“煤”和“油”锅炉，用“MY”表示。免费标准bzxz.net
可燃“油”和“气”锅炉，用“YQ”表示。E—锅炉变型设计顺序号，一般用阿拉伯数字表示，具体数字由各厂(公司)自行确定。2.5电站锅炉产品型号编制示例：2.5.1某公司制造的最大连续蒸发量670t/h、介质出口压力为13.7MPa的电站锅炉设计燃料为烟煤，原型设计，其型号为：
X×-670/13.7—M
2.5.2某公司为某一电厂制造的最大连续蒸发量1025t/h，介质出口压力为18.3MPa电站锅炉，设计燃料为煤的锅炉，第三次变型设计，其型号为：XX-1025/18.3—M003
国家机械工业局1999—08—06批准?
2000—01—01实施
