中华人民共和国国家标准
印制板导线载流量测试方法
Test method for current carrylng capacityof conductors on prfated boardsUDC 621.315.3
:621.317.3
GB 4825.2—84
本标准适用于测试印制板上印制导线通过不同电流时的温升，以确定印制导线的载流量。本方法是一个比较祛，用以确定印制导线材料、导线横截面、基材和工艺对印制板的温度流电流特性的影响，推荐并规定一个标准试样。本标准等效采用ANSIC83.59即EIARS-251-A）《确定印制导线温升与电流关系的试验》标准。
试验大气条件
如无特殊规定，应在下列正常的试验大气条件下进行：温度15~35℃
2试样
相对湿度45%~75%；
气压86~106kPa。

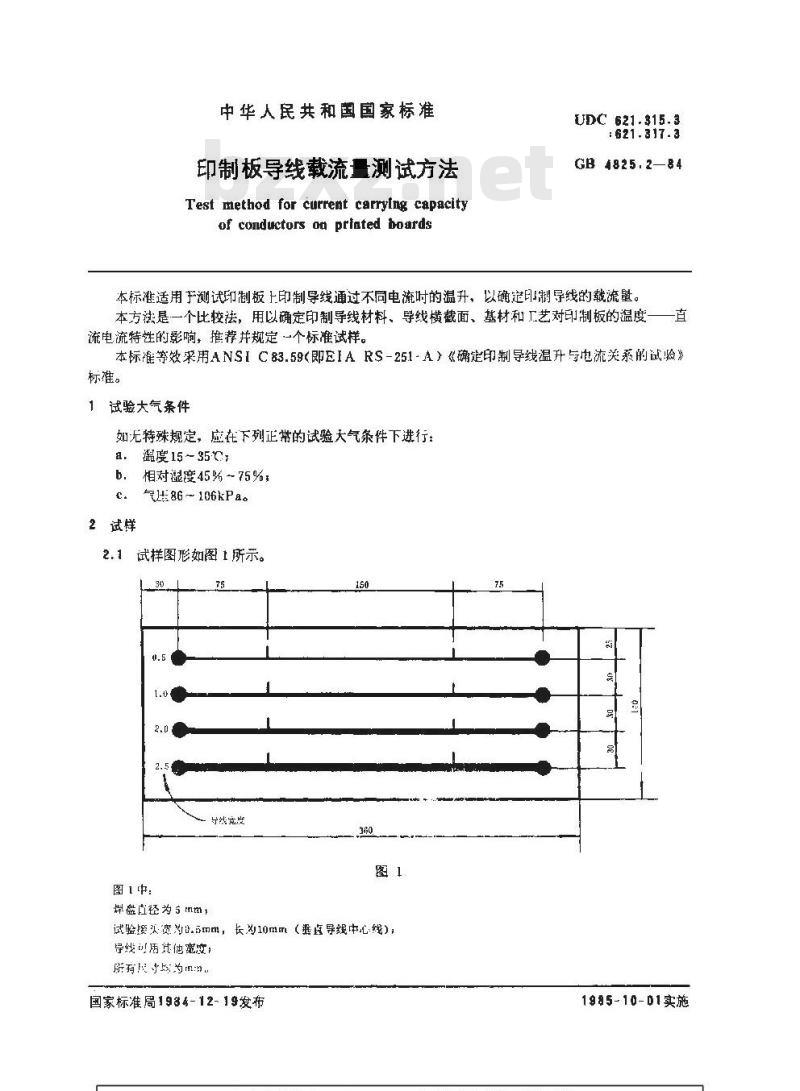

2.1试样图形如图1所示。
导线克度
焊盘直径为 nmt
试验接以宽为.5mm，长10mm（垂点导线中心线），导线可质其他宽度，
所有寸为n，
国家标准局19%4-12-19发布
1985-10-01实施
GB4825.2—84
2.2试样应按产品相同材料和工艺加工，表面不涂，并应仔细处理，以免任何可能的污染，例如指纹、爽尘等。
2.3实测试样的导线宽度和厚度，读数精度为0.001mm，取不少于二个宽度和厚度的算术平均值。3总则
3.1将试样垂直悬挂并固定在没有强迫气流的壳体中央，使试样的印制导线处于水半位置。3.2在任--时间只测试一个试样，同时电流只通过根印制导线。3.3接到印制导线的电流引线用4mm\的铜芯软线，并用焊接的方法固定于焊盘上，接前对爆接部分垃予塘镊，
3.4电位引线用0.15mm的铜芯软线用焊接的方法固定在测试接头上，焊接前对焊接部须塘锡。3.5环境温度应在垂直距离印制板印制导线侧的中心大约100mm处测量。3.6温升测量取兰位有效数。测得的所有电位值精确到四位有效数。4试验方法
本方法是以不同电流同时通过串联电阻和印制导线，根据测得的电压降可得出印制导线的电阻。出于电流不同而引起发热不同，以而导致印制导线的电阻变化。反之，根据测得的电压降即可得出印制导线的温升。
4.1试验设备

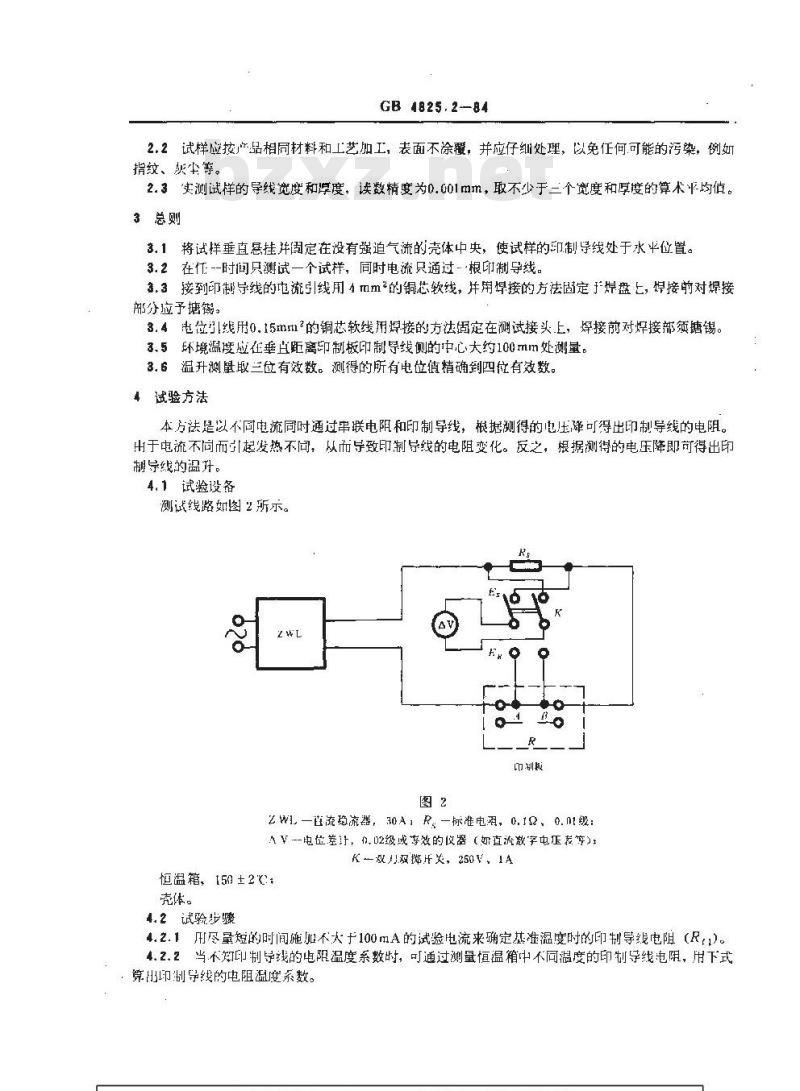

测试线路如图2所示。
印制版
2WL一直流码流器，30A：R。一标准电用，0.19、0.01级：AV--电位差计，们,02级或导效的仪器（如直流数字中正转等）K双双掷片，250V、1A
恒温箱，159±2*
壳体。
4.2试验步骤

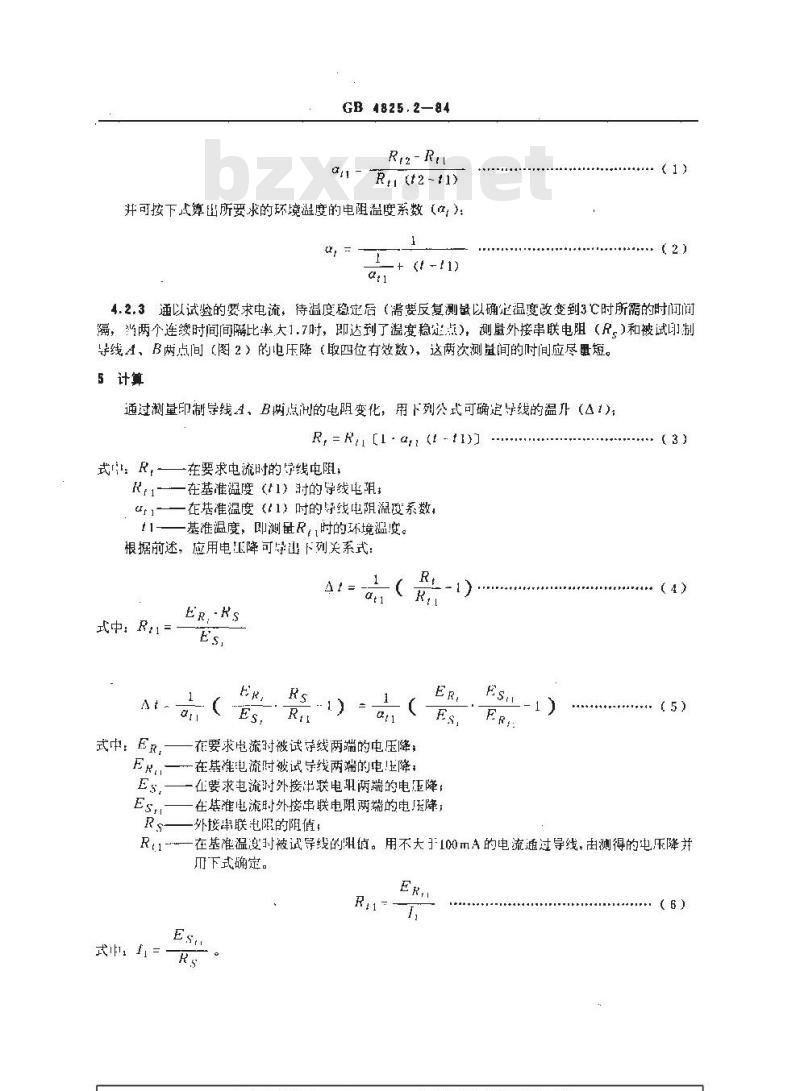

4.2.1用尽量短的时间施加不大于100mA的试验电流来确定基准温度时的印制导线电阻（R,）4.2.2当不知印制导线的电限温度系数时，可通过测量恒温箱中不同温度的印制导线电阻，用下式：算出制导线的电阻温度系数。GB 4825,2—84
R.(t2~t1)
并可按下式算出所要求的环境温度的电阻温度系数（，)：c
+ (t -t1)
（1）
4.2.3以试验的要求电流，待温度稳定后（需要反复测量以确定温度改变到3℃时所需的时间间隔，当两个连续时间间隔比率大1.7时，即达到了温度稳点），测量外接串联电阻（R。)和被试印制导线A、B两点间（图2）的也压降（取四位有效数），这两次测量间的时间应尽量短。5计算
通过測量印制导线A、B两点润的电阻变化，用下列公式可确定导线的温升（△1)；R,=Ru[I.an(f--t)]
式iR,-
在要求电流时的序线电阻；
在基准度（t1）时的导线电阻
在准温度（11）时的导线电阻温度系数，基准温度，即测量R，时的环境温度。根据前述，应用电汇降可导出下列关系式：AT=
中：Ri=
式中：ER：
在要求电流时被试存线两端的电压降：在基准电流时被试导线两端的电压降，在要求电流时外接出联电取两端的电压降：在基准电流时外接中联电阻限两端的电[压降;外接串联起阻的阻值；
在基准温度时被试导线的阻值。用不大引100mA的电流通过导线，由测得的电压降并而下式确定。

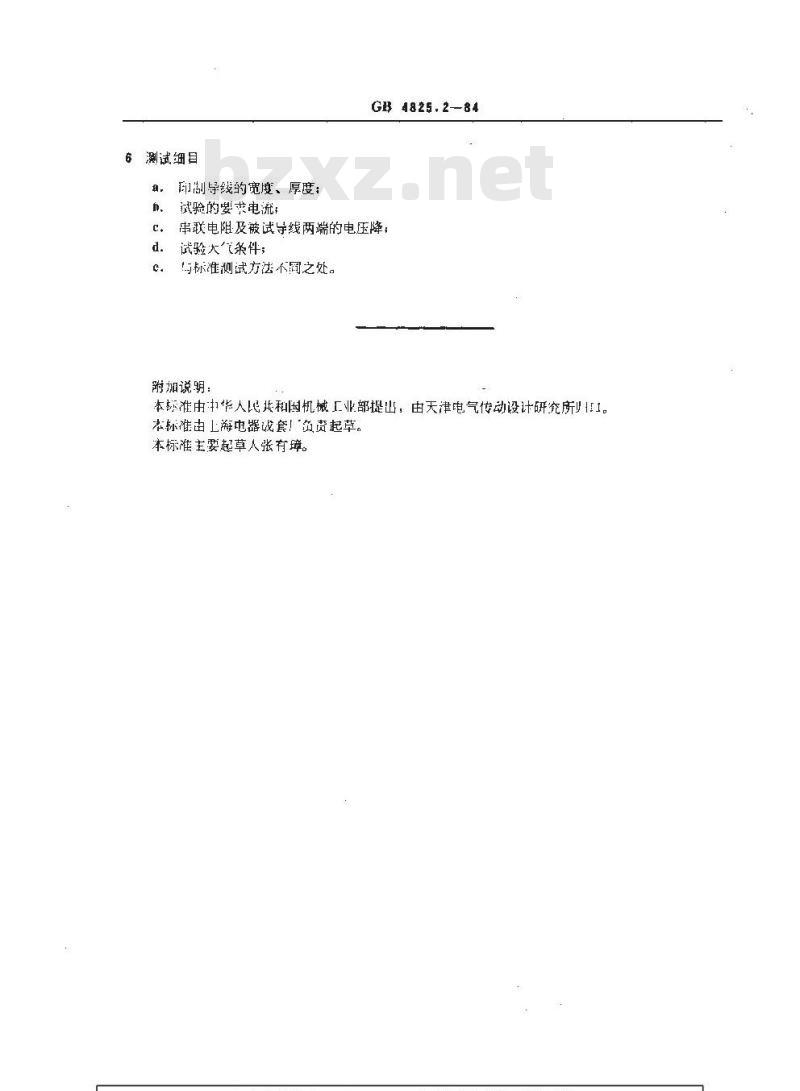

6测试细目
印制导线的宽度、厚度;免费标准bzxz.net
GB 4825.2—84
试验的要求电流：
串联电阻及被试导线两端的电压降；c.
试验大有条件；
与标准测试方法不周之处。
附加说明：
本标准由中华人民共和国机械工业部提出，由天津电气传动设计研究所！。本标准由上海电器战套！负资起草。本标准主要起草人张有璋。
