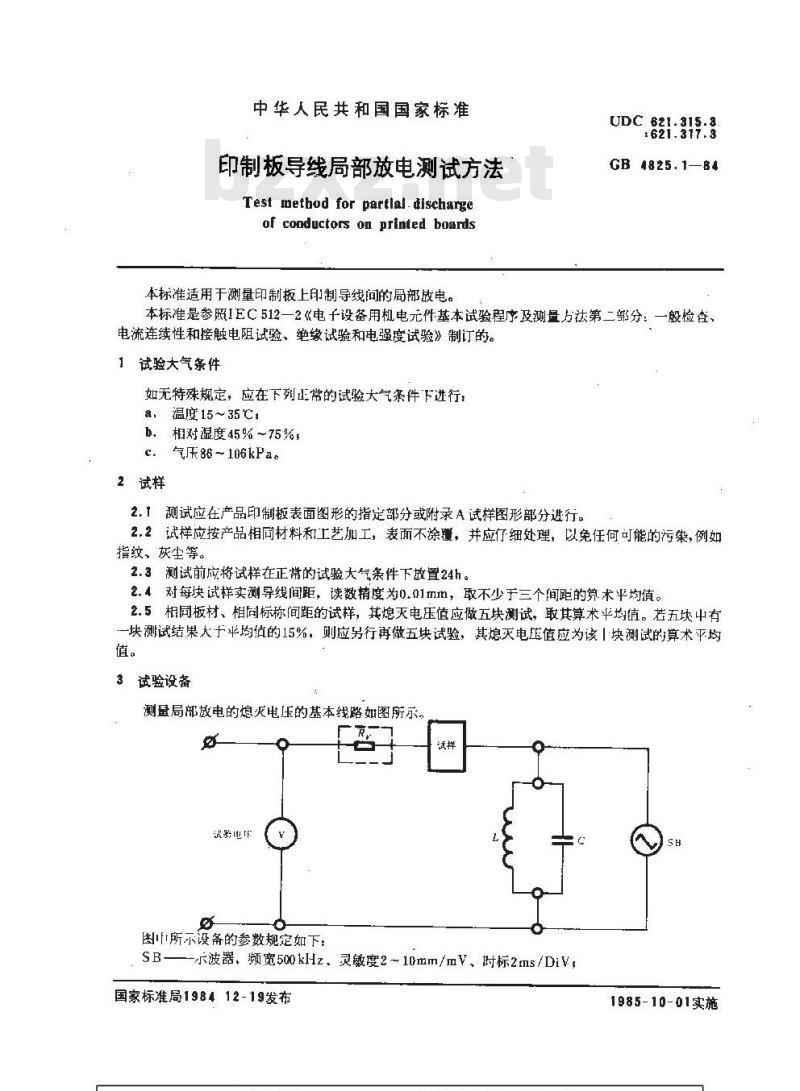

中华人民共和国国家标准
印制板导线局部放电测试方法
Test method for partlal.dischargeof conductors on printed boards本标准适用于测量印制板上印制导线间的局部放电UDC 621.315.3
:621.317.3
GB4825.1—84
本标准是参照IEC512一2《电子设备用机电元件基本试验程序及测量力法第二部分：一股检查、电流连续性和接触电阻试验、绝缘试验和电强度试验》制订的。1试验大气条件
如无特殊规定，应在下列正常的试验大气条件下进行：a，温度15~35℃，
相对湿度45%~75%
c.气压86-106kPa。
2试样
2.1测试应在产品印制板表面图形的指定部分或附录A试样图形部分进行。2.2试样应按产品相同材料和工艺加工，表面不涂覆，并应仔细处理，以免任何可能的污染，例如指纹、灰尘等。
2.3测试前应将试样在正常的试验大气条件下放置24h。2.4对每块试样实测导线间距，读数精度为0.01mm，取不少于三个间距的算术平均值。2.5相同板材、相同标称间距的试样，其熄灭电压值应做五块测试，取其算术平均值。若五块中有一块测试结果大于半哟值的15%，则应另行再做五块试验，其熄灭电压值应为该|块测试的算术平均值。
试验设备
测盘局部放电的熄灭电压的基本线路如图所示8
试验电
图所示设备的参数规定如下：
示波器，频宽500kHz、灵敏度2~10mm/mV、时标2ms/DiV，国家标准局198412-19发布
1985-10-01实施

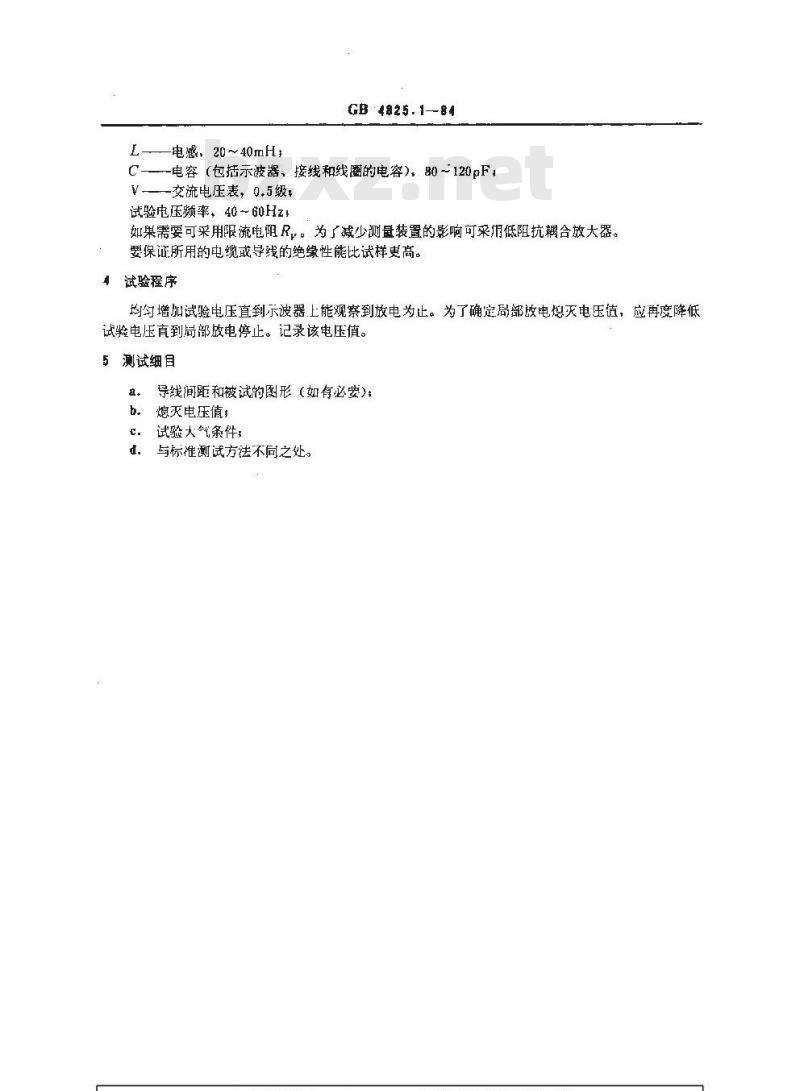

L——电感、20~40mH，
GB 4825.1—84
C——-电容（包括示波器、接线和线圈的电容)，80～120βF,V—交流电压表，0.5级
试验电压频率，40～60Hz!
如果需要可采用限流电阻R。为了减少测量装置的影响可采而低阻抗耦合放大器。要保证所用的电缆或导线的绝缘性能比试样更高。1试验程序
均匀增加试验电压直到示波器上能观察到放电为止。为了确定局部政电想灭电压值，应再度降低试验电压直到局部放电停止。记录该电压值。5测试细目
得线间距和被试的图形（如有必要)：熄灭电压值：wwW.bzxz.Net
试验大气条件：
与标准测试方法不同之处。
注：3尺寸为mm，
为间距。
GB 4825.1—84

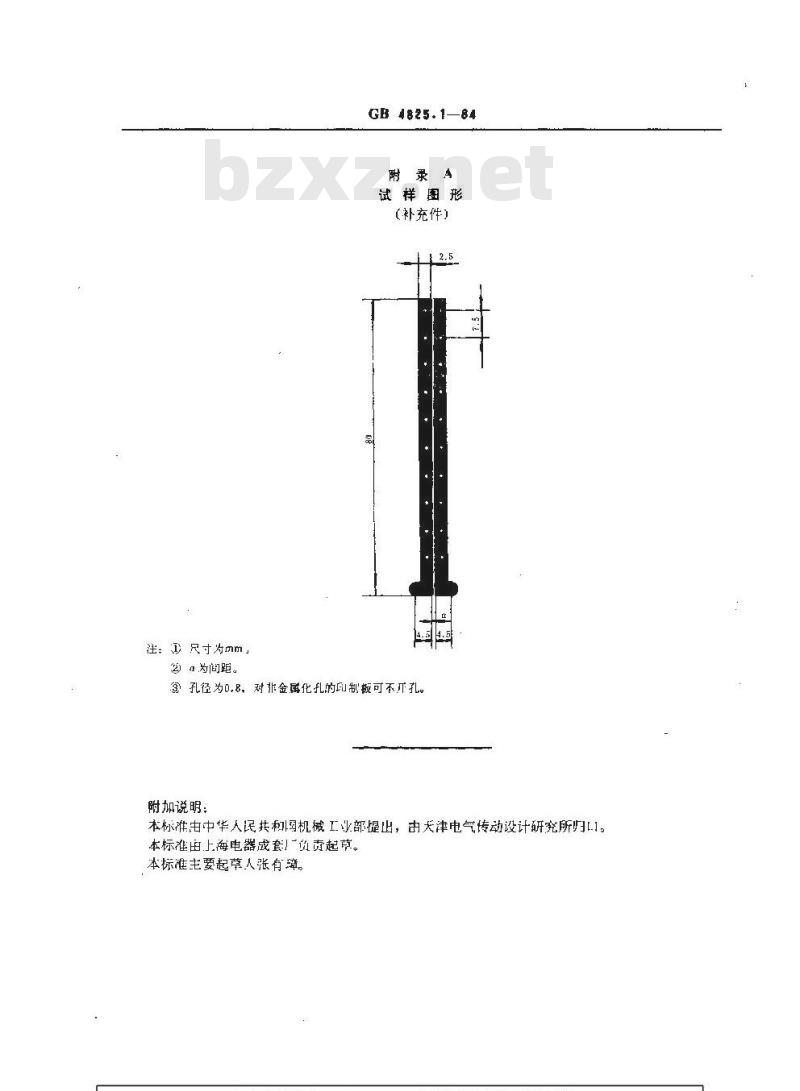

附录A
试样图形
(补充件)
孔径为0,8，对非金属化孔的制板可不开孔。附加说明：
本标准由中华人民共和函机械工业部提出，由天津电气传动设计研究所归本标准由上海电器成套！负责起节。本标准主要起草人张有障。
