【国家标准(GB)】 稀土金属及其氧化物化学分析方法 重量法测定灼减量

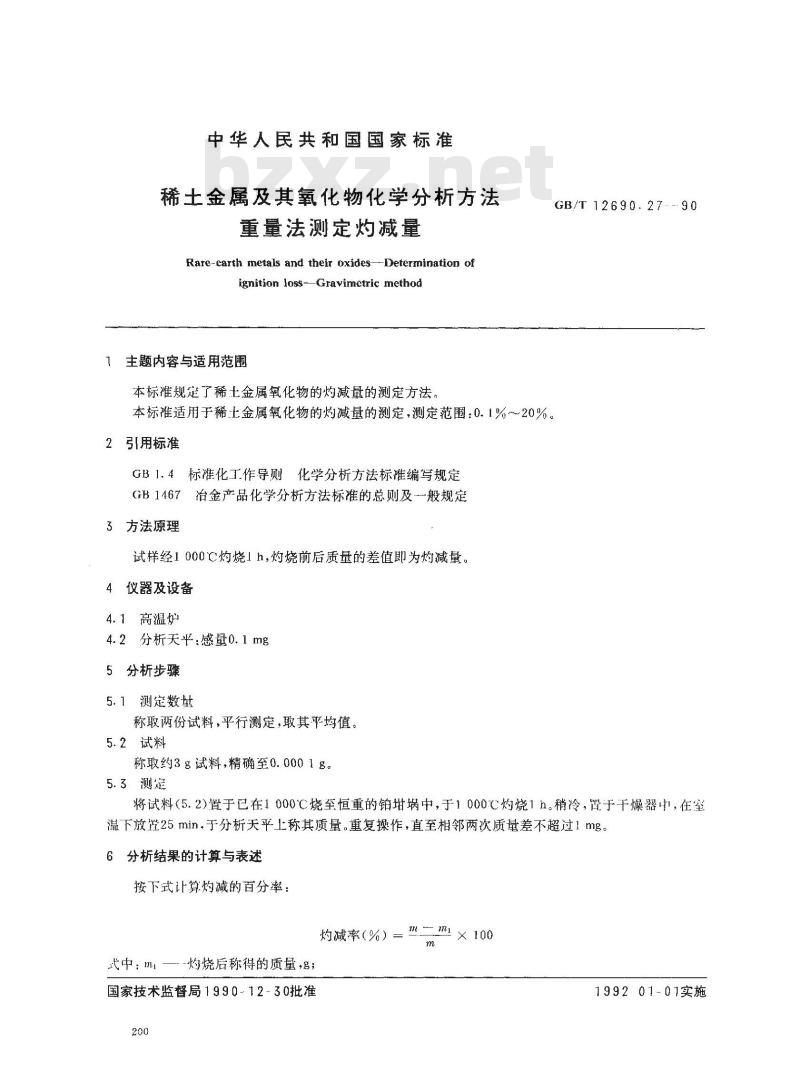

中华人民共和国国家标准
稀士金属及其氧化物化学分析方法重量法测定灼减量
Rare-carth metals and their oxides--Determination ofignition loss--Gravimctric method1主题内容与适用范围
本标准规定了稀七金属氧化物的灼减量的测定方法，本标准适用于稀土金属氧化物的灼减量的测定，测定范围：0.1%～20%。2引用标准wwW.bzxz.Net
GB1、4标准化工作导则化学分析方法标准编写规定GB1467冶金产品化学分析方法标准的总则及-一般规定3方法原理
试样经1000℃灼烧1h，灼烧前后质量的差值即为灼减量。4仪器及设备
4.1高温炉
4.2分析天平：感量0.1mg
5分析步骤
5.1测定数
称取两份试料，平行测定，取其平均值。5.2试料
称取约3g试料，精确至0.0001名。5.3测定
GB/T 12690.27. 90
将试料（5.2)置于己在1000℃烧至恒重的铂埚中，于1000℃灼烧1h。稍冷，于干燥器中，在室温下放置25min，于分析天平上称其质量。重复操作，直至相邻两次质量差不超过1mg。6分析结果的计算与表述
按下式让算灼减的百分率：
灼减率（%）=
式中：m
灼烧后称得的质量，；
国家技术监督局1990-12-30批准200
m=m × 100
199201-01实施

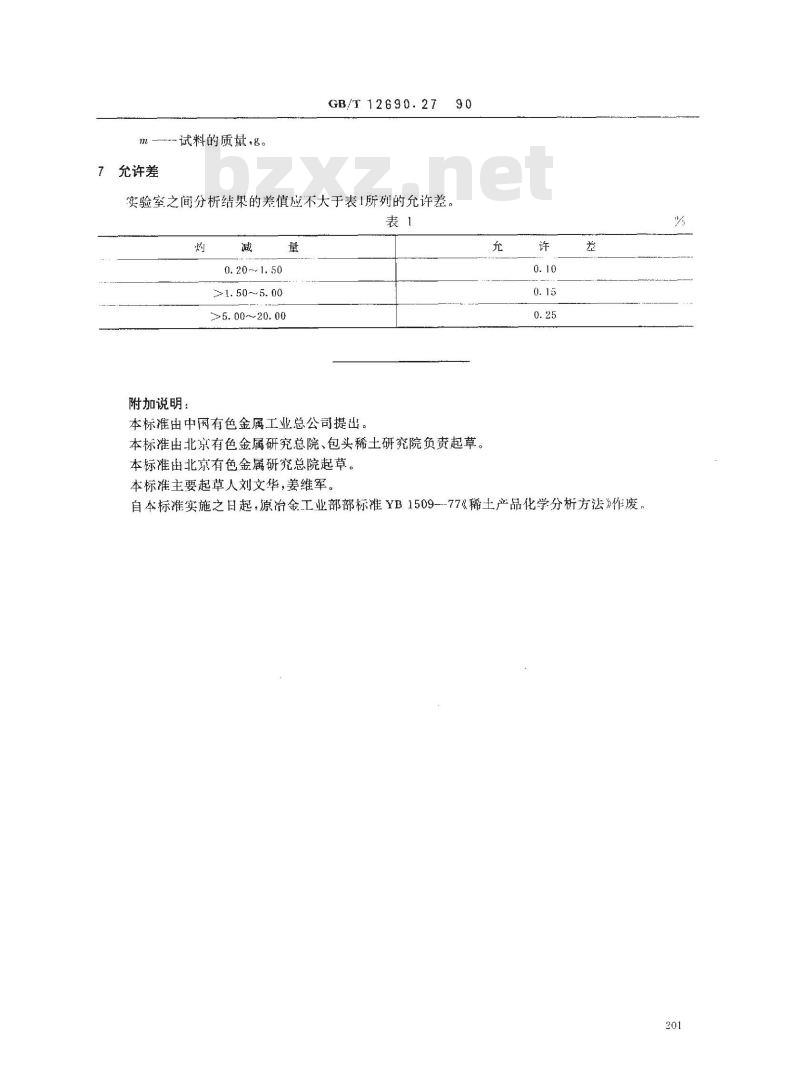

m -—试料的质量.g。
允许差
GB/T12690.27
实验室之间分析结果的差值应不大于表1所列的允许差。表1
附加说明：
0. 20~-1. 50
1. 50~~5. 00
>5.00~～20.00
本标准由中国有色金属工业总公司提出。90
本标准出北京有色金属研究总院、包头稀土研究院负责起草本标准由北京有色金属研究总院起草。本标准主要起草人刘文华，姜维军。充
自本标准实施之日起，原冶金工业部部标准YE1509--77《稀土产品化学分析方法》作废，201
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
