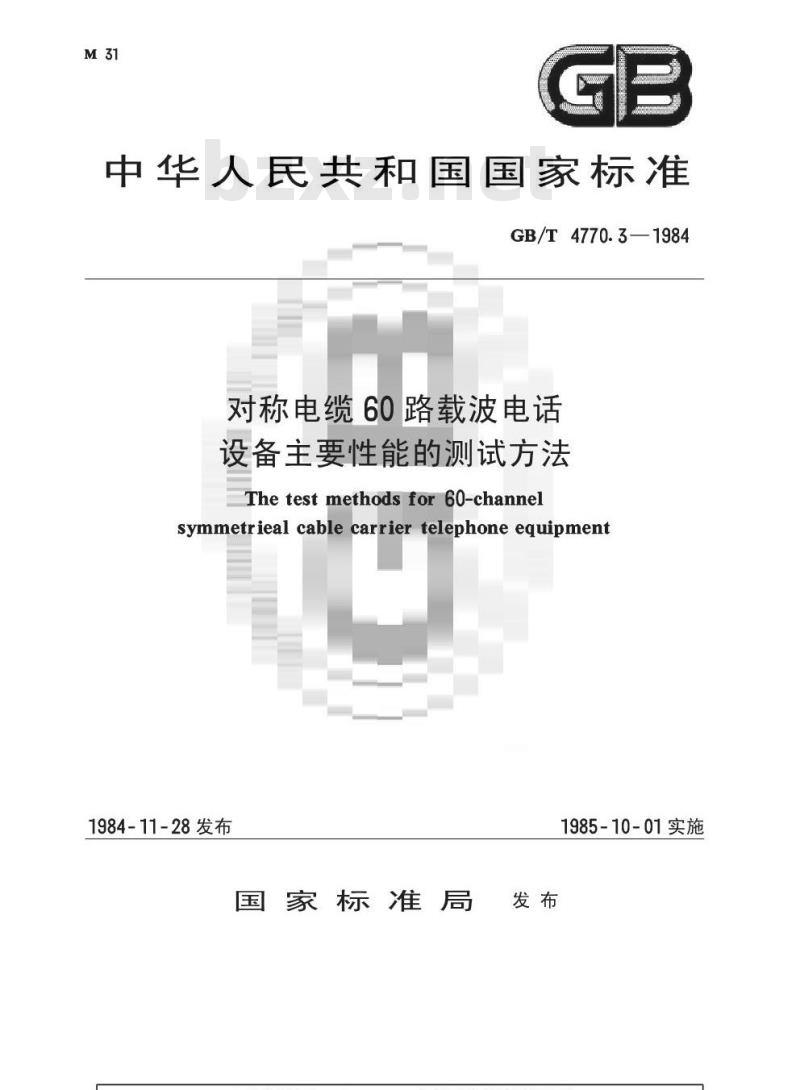

中华人民共和国国家标准
GB/T4770.3—1984
对称电缆60路载波电话
设备主要性能的测试方法
Thetestmethodsfor60-channel
symmetrieal cable carrier telephone eguipment1984-11-28发布
国家标准局
1985-10-01实施

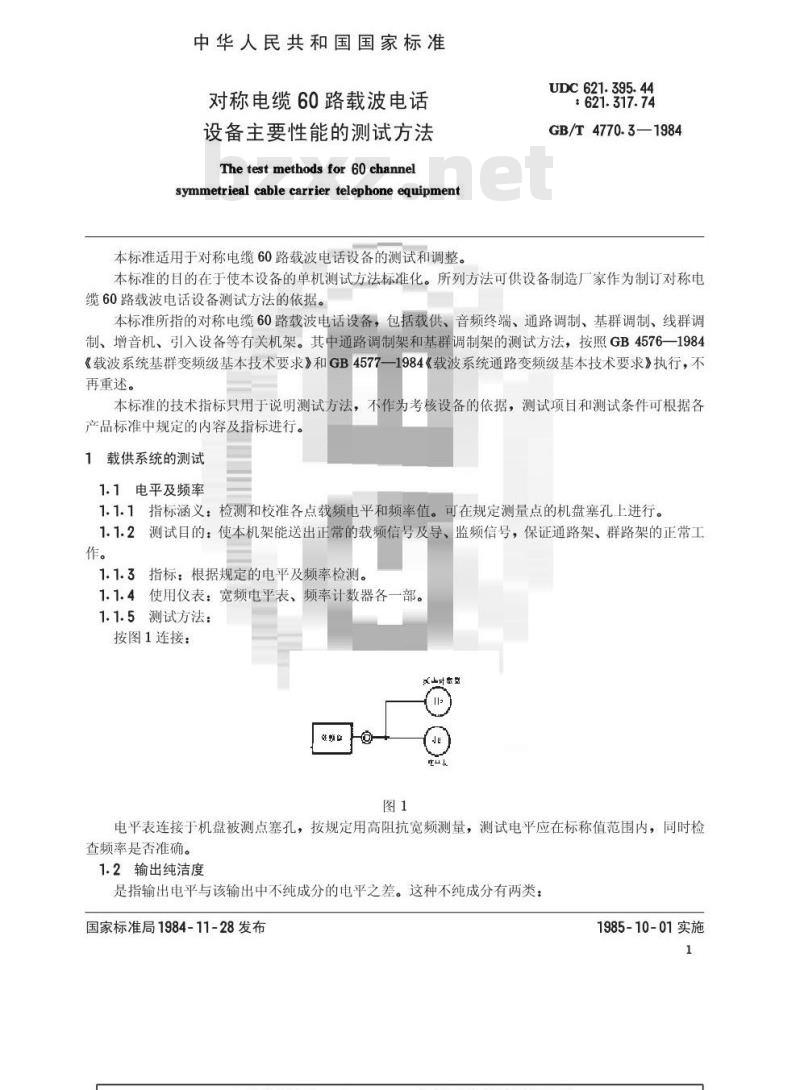

中华人民共和国国家标准
对称电缆60路载波电话
设备主要性能的测试方法
Thetestmethodsfor 60 channelsymmetrieal cable carrier telephone equipment本标准适用于对称电缆60路载波电话设备的测试和调整。UDC621.395.44
：621.317.74
GB/T4770.3—1984
本标准的目的在于使本设备的单机测试方法标准化。所列方法可供设备制造厂家作为制订对称电缆60路载波电话设备测试方法的依据。本标准所指的对称电缆60路载波电话设备，包括载供、音频终端、通路调制、基群调制、线群调制、增音机、引入设备等有关机架。其中通路调制架和基群调制架的测试方法，按照GB4576一1984《载波系统基群变频级基本技术要求》和GB4577—1984《载波系统通路变频级基本技术要求》执行，不再重述。
本标准的技术指标只用于说明测试方法，不作为考核设备的依据，测试项目和测试条件可根据各产品标准中规定的内容及指标进行。1载供系统的测试
1.1电平及频率
1.1.1指标涵义：检测和校准各点载频电平和频率值。可在规定测量点的机盘塞孔上进行。1.1.2测试目的：使本机架能送出正常的载频信号及导、监频信号，保证通路架、群路架的正常工作。
1.1.3指标：根据规定的电平及频率检测。1.1.4使用仪表：宽频电平表、频率计数器各一部。1.1.5测试方法：
按图1连接：
电平表连接于机盘被测点塞孔，按规定用高阻抗宽频测量，测试电平应在标称值范围内，同时检查频率是否准确。
1.2输出纯洁度
是指输出电平与该输出中不纯成分的电平之差。这种不纯成分有两类：国家标准局1984-11-28发布
1985-10-01实施
GB/T4770.3—1984

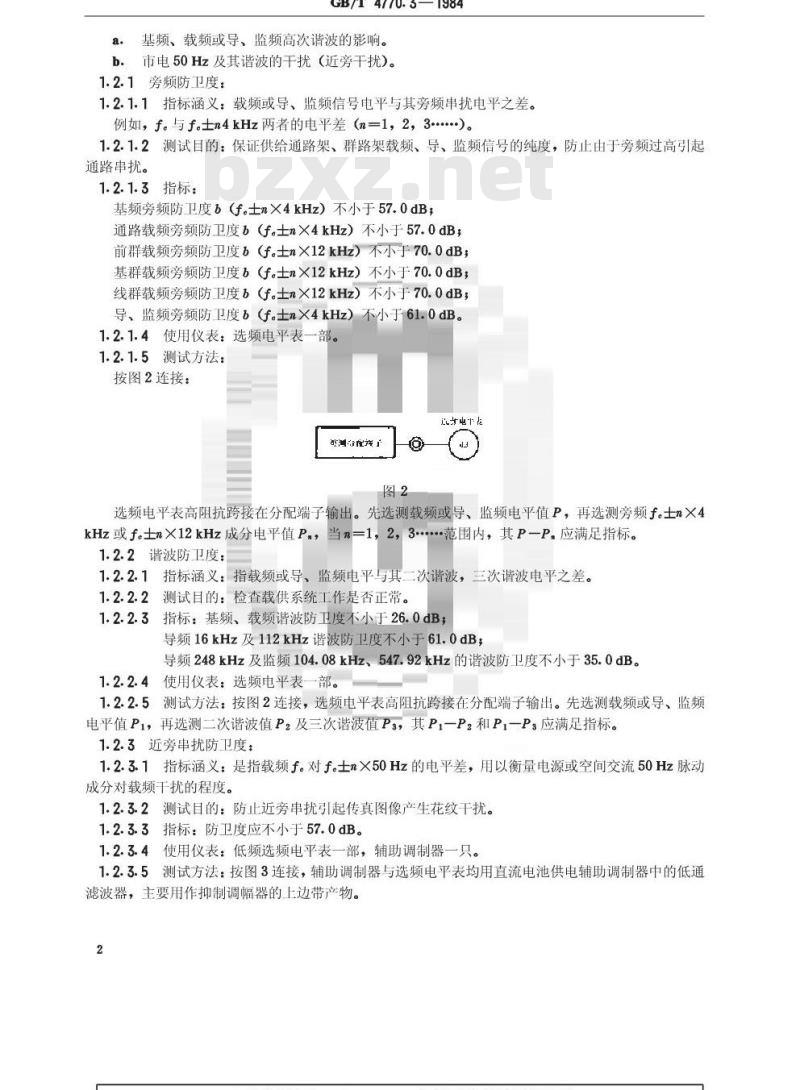

a。基频、载频或导、监频高次谐波的影响。b.市电50Hz及其谐波的干扰（近旁干扰)。1.2.1旁频防卫度：
1.2.1.1指标涵义：载频或导、监频信号电平与其旁频串扰电平之差。例如，f。与f。士n4kHz两者的电平差（n=1，2，3..）。1.2.1.2测试目的：保证供给通路架、群路架载频、导、监频信号的纯度，防止由于旁频过高引起通路串扰。
1.2.1.3指标：
基频旁频防卫度b（f。土n×4kHz）不小于57.0dB；通路载频旁频防卫度5（f。士n×4kHz）不小于57.0dB；前群载频旁频防卫度b（f。士n×12kHz）不小于70.0dB；基群载频旁频防卫度b（f。士n×12kHz）不小于70.0dB；线群载频旁频防卫度b（f。土n×12kHz）不小于70.0dB；导、监频旁频防卫度b（f。士n×4kHz）不小于61.0dB。1.2.1.4使用仪表：选频电平表一部。1.2.1.5测试方法：
按图2连接：
选频电平表高阻抗跨接在分配端子输出。先选测载频或导、监频电平值P，再选测旁频于。士n×4kHz或f。士nX12kHz成分电平值P.，当n—1，2，3..…范围内，其P—P.应满足指标。1.2.2谐波防卫度：
1.2.2.1指标涵义：指载频或导、监频电平与其二次谐波，三次谐波电平之差。1.2.2.2测试目的：检查载供系统工作是否正常。1.2.2.3指标：基频、载频谐波防卫度不小于26.0dB，导频16kHz及112kHz谐波防卫度不小于61.0dB；导频248kHz及监频104.08kHz、547.92kHz的谐波防卫度不小于35.0dB。1.2.2.4使用仪表：选频电平表一部。1.2.2.5测试方法：按图2连接，选频电平表高阻抗跨接在分配端子输出。先选测载频或导、监频电平值P1，再选测二次谐波值P2及三次谐波值P3，其P1一P2和P1一P3应满足指标。1.2.3近旁串扰防卫度：
1.2.3.1指标涵义：是指载频f。对f。土n×50Hz的电平差，用以衡量电源或空间交流50Hz脉动成分对载频干扰的程度。
1.2.3.2测试目的：防止近旁串扰引起传真图像产生花纹干扰。1.2.3.3指标：防卫度应不小于57.0dB。1.2.3.4使用仪表：低频选频电平表一部，辅助调制器一只。1.2.3.5测试方法：按图3连接，辅助调制器与选频电平表均用直流电池供电辅助调制器中的低通滤波器，主要用作抑制调幅器的上边带产物。2
裁烦益
GB/T4770.3—1984
逆翔电平者

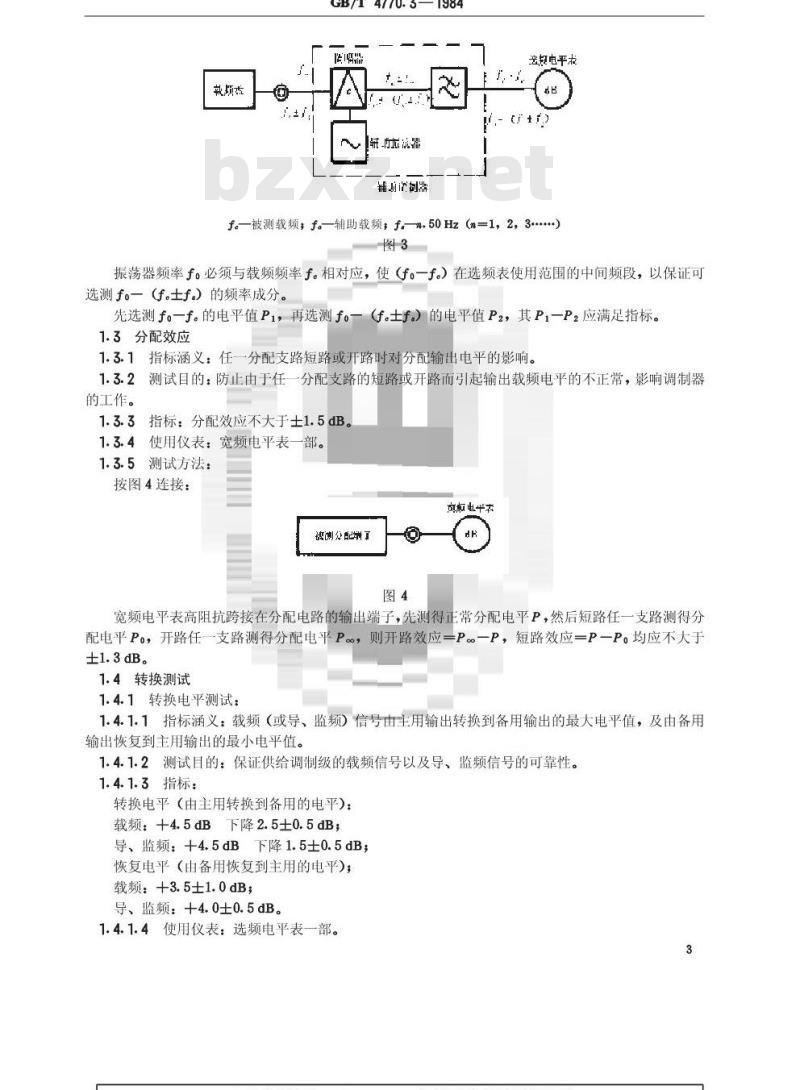

f—被测载频，f。—辅助载频；f..50Hz（n=1，2，3....）图3
振荡器频率f。必须与载频频率f。相对应，使（f。一f。）在选频表使用范围的中间频段，以保证可选测fo一（f。士f。）的频率成分。先选测f。一f。的电平值P1，再选测fo一（f。士f。）的电平值P2，其P1一P2应满足指标。1.3分配效应bzxz.net
1.3.1指标涵义：任一分配支路短路或开路时对分配输出电平的影响。1.3.2测试目的：防止由于任一分配支路的短路或开路而引起输出载频电平的不正常，影响调制器的工作。
1.3.3指标：分配效应不大于士1.5dB。1.3.4使用仪表：宽频电平表一部。1.3.5测试方法：
按图4连接：
虹电车话
宽频电平表高阻抗跨接在分配电路的输出端子，先测得正常分配电平P，然后短路任一支路测得分配电平Po，开路任一支路测得分配电平P，则开路效应一P。一P，短路效应=P一P。均应不大于±1.3dB。
1.4转换测试
1.4.1转换电平测试：
1.4.1.1指标涵义：载频（或导、监频）信号由主用输出转换到备用输出的最大电平值，及由备用输出恢复到主用输出的最小电平值。1.4.1.2测试目的：保证供给调制级的载频信号以及导、监频信号的可靠性。1.4.1.3指标：
转换电平(由主用转换到备用的电平）：载频：+4.5dB下降2.5±0.5dB；导、监频：十4.5dB下降1.5士0.5dB；恢复电平（由备用恢复到主用的电平）；载频：+3.5±1.0dB；
导、监频：十4.0士0.5dB。
1.4.1.4使用仪表：选频电平表一部。3

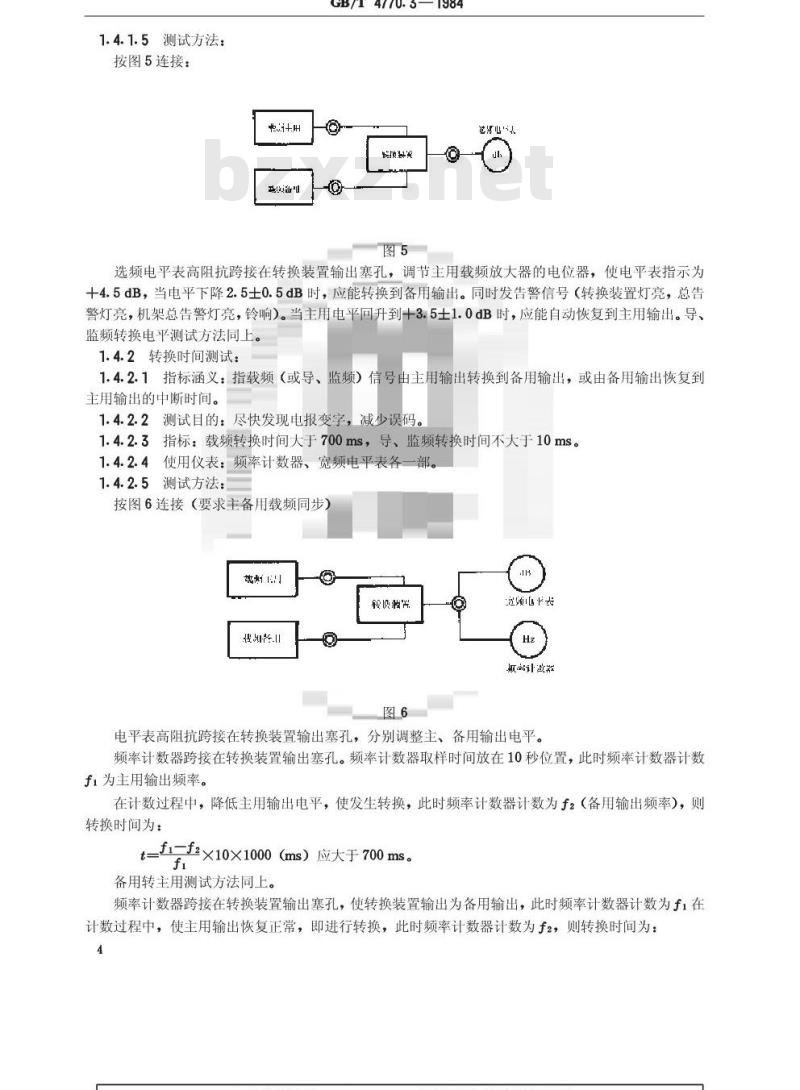

1.4.1.5测试方法：
按图5连接：
GB/T4770.3—1984
选频电平表高阻抗跨接在转换装置输出塞孔，调节主用载频放大器的电位器，使电平表指示为十4.5dB，当电平下降2.5士0.5dB时，应能转换到备用输出。同时发告警信号（转换装置灯亮，总告警灯亮，机架总告警灯亮，铃响）。当主用电立监频转换电平测试方法同上。
1.4.2转换时间测试：
升到+3.5士1.0dB时，应能自动恢复到主用输出。导、1.4.2.1指标涵义：指载频（或导、监频）信号由主用输出转换到备用输出，或由备用输出恢复到主用输出的中断时间。
1.4.2.2测试目的：尽快发现电报变字，减少误码。1.4.2.3指标：载频转换时间大于700ms，导、监频转换时间不大于10ms。1.4.2.4使用仪表：频率计数器、宽频电平表各一部。1.4.2.5测试方法：
按图6连接（要求主备用载频同步）@
轮便装
让此器
电平表高阻抗跨接在转换装置输出塞孔，分别调整主、备用输出电平。频率计数器跨接在转换装置输出塞孔。频率计数器取样时间放在10秒位置，此时频率计数器计数f1为主用输出频率。
在计数过程中，降低主用输出电平，使发生转换，此时频率计数器计数为f2（备用输出频率），则转换时间为：
_fi=fz×10×1000（ms）应大于700ms。f1
备用转主用测试方法同上。
频率计数器跨接在转换装置输出塞孔，使转换装置输出为备用输出，此时频率计数器计数为f1在计数过程中，使主用输出恢复正常，即进行转换，此时频率计数器计数为f2，则转换时间为：4
GB/T4770.3—1984
f=fz×10×1000（ms）应大于700ms。f1
导、监频转换时间测试方法同上，只是t小于10ms。1.5转换触点串扰防卫度
1.5.1指标涵义：指主、备用载频通过转换触点的相互串扰电平与信号电平之差。1.5.2测试目的：防止由于转换触点串扰防卫度过低而引起载频偏移产生电报变字。1.5.3指标：触点串扰防卫度大于39.0dB。1.5.4使用仪表：选频电平表一部。1.5.5测试方法：
1.5.5.1主用串备用
按图7连接：
选频电平表高阻抗跨接在转换装置输出塞孔，首先调整好主用输出电平，然后断开备用放大器的输入载频，在转换装置输出塞孔测出主用载频电平P1，在备用放大器输出测得主用载频电平P2，则触点串扰防卫度为：
b审=P1一P2
1.5.2.2备用串主用：
按图8连接：
选频电平表跨接在转换装置输出塞孔，首先调整好备用电平，然后断开主用放大器的输入载频，在转换装置输出塞孔测得备用载频电平为P1，在主用放大器输出测得备用载频电平为P2，则触点串扰防卫度为：
串=P1—P2
1.6介入衰耗
1.6.1指标涵义：用于衡量调制器之间通过公用载供的分配电路而产生的串扰。分配电路各输出端5
之间的隔离度即为介入衰耗。
GB/T4770.3—1984
1.6.2测试目的：防止因介入衰耗低引起调制器之间相互干扰。1.6.3指标：介入衰耗大于17.0dB。1.6.4使用仪表：选频电平表、振荡器各一部。1.6.5测试方法：
1.6.5.1载频介入衰耗。
按图9连接：
美管北路
R1分配电阻；R2
终端电阻
断开放大器输入信号，振荡器送0dB/0Q相应频率信号，选频电平表高阻抗测得P1及P2值，则介入衰耗为：
b个=P1-P2-6.0dB
1.6.5.2导、监频介入衰耗：
按图10连接：
导发生器
R1—分配电阻；R2—终端电阻
原商湖
导频或监频发生器的输出都调至最小。振荡器送0dB/0Q相应频率信号，选频电平表高阻抗测得Pi及P2值，则介入衰耗为：
b介=P1—P2—6.0dB
1.7电平稳定度
1.7.1指标涵义：载供在规定的电源电压和温度变化范围内引起输出电平的变化值。1.7.2测试目的：保证电平稳定度和杂音指标。*0dB/0Q—表示振荡器输出阻抗为0Q，输出功率为0dB。6
GB/T4770.3—1984
1.7.3指标：载频电平小于土1.0dB；导、监频电平小于士0.2dB。
1.7.4使用仪表：宽频电平表一部（带扩展器）。1.7.5测试方法：电路连接同第1.1条电平测量，在规定电源电压（一24V士5%）和温度变化范围内，由电平扩展器读出幅值变化值，应满足指标。1.8载频频率月稳定度测试
1.8.1指标涵义：载频在一个月内的频率偏移△f的最大值与最小值的均方根值，对其原同步校准后的工作频率于。的比值，称为频率月稳定度。-fo+(fm-ff。
Af+4ff。
1.8.2测试目的：防止由于频率偏移引起的电报变字或通话失真。1.8.3指标：主振器频率稳定度：不大于士1.5×10-6/月，导频频率稳定度：不大于士1.5×10-6/月；监频频率稳定度：士1Hz/月。
1.8.4使用仪表：频率计数器、倍频器、示波器各部，频标一个。1.8.5测试方法：机架连续通电一个月后，对主振器用比其频率稳定度高一个数量级的频标同步，记下同步后的主振器频率值为f。，然后连续进行一个月的口测记录，在测试期间不再作同步调整。1.8.5.1直接测频法：
按图11连接：
频率计数器跨接在倍频器输出端，直接读出频率值，频率计数器稳定度优于10-7，取样时间用10秒，先记下同步后的频率f。，再与每日测得的频率读数选其最大值f与最小值f进行计算，按指标所列公式求得月频率稳定度S。
1.8.5.2示波器法：当频标频率低于或高于所测载频频率时，需在示波器3轴或轴输入前加倍频器，以便轴与3轴输入频率尽量接近，使图形易于分辨。按图12连接：
示鼓器
将被测最高载频频率与标准频率信号分别加到示波器的水平和垂直输入端，使示波器出现一个李1
沙育图形，该图形变化一个周期的时间即一次频差的相对时间为t，每次测得的频率偏移为△f=t
取一月内Afmx与Afmin按：
进行计算，求得月稳定度。
GB/T4770.3—1984
[(Afmx)\+ (Afmm)
导、监频频率稳定度测试方法同上。2音频终端架的测试
2.1电平测试
2.1.1指标涵义：用规定的测试信号（800Hz）检测设备各点电平值是否在设计范围内。2.1.2测试目的：检查设备各部分及整个电路有无障碍迹象，保证正常使用。2.1.3指标：二线发：0dBm/6009（平衡）二线收：一3.5dBr士0.5dB/600Q（平衡）或—7.0dBr±0.5dB/600Q（平衡）四线收：十4.0dBr/600Q（平衡）四线发：—14.0dBr士0.5dB/600Q（平衡）（现用设备允许—13.0dBr/600Q）塞孔电平：发讯：一9.5dBr士0.5dB/600Q（平衡）收讯：+1.0dBr/600Q（平衡）
2.1.4使用仪表：振荡器、电平表各一部。2.1.5测试方法：用直读法，测试前先校仪表，示图如下： H
udh a
然后按方框电平图进行以下测试（见图14）。:eou
2.1.5.1发信电平：用振荡器800Hz，600Q（平衡）在“二线”塞孔送0dBm，信号电平表600α终端在“差出”塞孔测量电平值为一9.5士0.5dB，在“四线发”端子测量电平值应为一14dBr士0.5dB/6002。
2.1.5.2收信电平：振荡器800Hz，600Q（平衡）在“四线收”端子送十4.0dB（或在“差入”塞孔送+1.0dB）信号，在“二线”塞孔用电平表600终端测量，电平值应为一3.5dBr士0.5dB（或—7dBr±0.5dB)。
1:. d Hr: Ho62
台饮园
dBr:na
平询减器
L.OdRrB006
闻a路
2.2频率特性
GB/T4770.3—1984
2.2.1指标涵义：表征在传输过程中有效传输频率内，各频率所受到的电路衰耗值。频率衰耗特性均以800Hz点为基准。
2.2.2测试目的：
a。检查由于衰耗频率特性不均匀而造成净衰耗失真的程度；检查相对于800Hz点的净衰耗低值，以保证电路稳定度b.
检查相对于800Hz点的净衰耗高值，以保证振铃边标。c.
2.2.3指标：按图15所示。
2.2.4使用仪表：振荡器、电平表各部。11
24n 2033 4cm) 8m
2.2.5测试方法：按方框电平图14进行测试。2.2.5.1发信频率特性：在“二线”塞孔，用音频振荡器800Hz、600Q平衡档送0dBm信号在“差出”塞孔用电平表600Q终端量，微调振荡器输出，使电平表指示为一9.5dB（或一14.0dB）。在0.33.4kHz频率范围内，按要求的测试点改变振荡器输出频率，记下“差出”点各相应频率与800Hz的电平偏差值，应达到所列指标要求。2.2.5.2收信频率特性：在“差入”塞孔用音频振荡器800Hz、6002平衡档送+1.0dB（或十4.0dB）在“二线”塞孔用电平表600Q终端量，微调振荡器输出，使电平表指示为一3.5dB（或—7.0 dB)。
在0.3～3.4kHz频率范围内，按要求的测试点，改变振荡器输出频率，记下“二线”点相应各频率与800Hz的电平偏差值，应达到所列指标要求。2.3阻抗特性
2.3.1指标涵义：指转接点阻抗与标称值之偏差，这种偏差用反射系数定义：Z-R
式中：Zx——被测点阻抗
R——标称值。
测量时可用“回波损耗”b值表示：b=201g
2.3.2测试目的：检查转接点阻抗失配的程度，以避免过大的阻抗失配引起频率特性的变化。2.3.3指标：二线端、四线端均为600Q，p不大于15%，b不大于16.5dB（300~3400Hz），收铃器输入阻抗不小于2kg。
2.3.4使用仪表：振荡器、电平表各一部，600电阻电桥一套，可变电阻箱一只。2.3.5测试方法：
按图16连接：
GB/T4770.3—1984
b。振荡器用0Q阻抗输出，Z，连被测点阻抗，电平表用高阻抗作宽频或选频测量，R。选用与被测标称阻抗值一致。R为两相等电阻，B为1：1平衡变压器。c。开关K置“1”位置，调整输入电平值P使等于该点的工作电平，再将K置于“2”位置，在测试频率范围内，读得各频率点的电平值P2，则回波损耗b=P1一P2。d。凡测量二线、四线出、四线入三个测量点中某一个测量点的反射系数时，其余二个测量点均应终端600Q电阻。
e.收铃器输入阻抗，用比较法，即振荡器800Hz、600α在“差入”塞孔送0dB，宽频电平表高阻抗在收铃器输入端跨接量得一电平值P1，然后断开收铃器，接上可变电阻箱，变动电阻，使电平表指示仍为P1，此时电阻箱的阻值即为收铃器的输入阻抗（模值）。2.4差动系统对端传输衰耗
分两种情况。
2.4.1二线端终端600Q电阻时：
2.4.1.1指标涵义：标志差动系统的平衡程度。2.4.1.2测试目的：阻止收信信号串到发信，保证电路正常通信。2.4.1.3指标：不小于45.2dB。
2.4.1.4使用仪表：振荡器、电平表各一部，600Q终端电阻一只。2.4.1.5测试方法：二线端终端6002，振荡器800Hz、600Q在“差入”塞孔。送0dB信号，电平表600Q终端，在“差出”塞孔测量，变动振荡器频率，在0.3～3.4kHz范围内记录电平表指示最差点，应符合指标。
2.4.2二线端开路或短路时：
2.4.2.1指标涵义：差动系统不平稳时，所具有的最小对端衰耗。2.4.2.2测试目的：在传输电平正常的情况下，保证电路不振鸣。2.4.2.3指标：14.0±1.0dB。
2.4.2.4使用仪表：振荡器、电平表各一部，短路塞子一只。2.4.2.5测试方法：二线端开路（或插入短路塞子），振荡器800Hz、600Q在“差入”塞孔送0dB信号，电平表600Q终端，在“差出”塞孔测量，变动振荡器频率，在0.3～3.4kHz范围内记录电平表指示最差点，应符合指标。
2.5发铃特性
2.5.1指标涵义：将低频铃流转换为音频振铃信号送到四线发信端。2.5.2测试目的：将长途台的16Hz信号转换成2100Hz振铃信号送到对方完成呼叫。2.5.3指标：二线端输入16Hz、25～90V铃流时，“差出”塞孔送出2100Hz，电平为一6.0dBm0±2.0dB。
发铃时应闭塞收铃部分。
发铃时应阻断铃流防止泄经四线发信电路。连续振铃不大于3分钟。
GB/T4770.3—1984
2.5.4使用仪表：电平表一部，16Hz铃流源、机架杂项盘各一只。2.5.5测试方法：
机架背后接上16Hz铃流源，检查机架2100Hz振荡器，使输出电平合乎指标要求。用塞绳将通话盘中的“二线”塞孔与音频终端盘的“二线”塞孔连接起来，当二线通话扳键扳向“振出”时，16Hz铃流信号即送至发信支路。电平表600Q终端在“差出”（或四线出）量得电平为一15.5±2.0dB。
J1继电器动作，收铃器输入端J1触点闭合，收铃输入被短路。发信支路的J1触点闭合，发信支路被短路。“二线”通话扳键扳向“振出”位置，不能超过3分钟，不然由于铃流太大将烧坏J1继电器。2.6收铃特性
2.6.1指标涵义：将对方送来的音频振铃信号转换成铃流信号，送往长途台。2.6.2测试目的：检查能否接受对方呼叫信号。2.6.3指标：
灵敏度：在“差入”塞孔，送入一6.0dBm0士9.0dB，2100Hz信号时，收铃器应动作，使二线端送出铃流。
选择性：2100士25Hz时，收铃器动作，2100士100Hz时，收铃器不动作。时延：0.4~0.7s，极限工作条件下允许0.3~0.9s。收铃时应闭塞发铃部分。
2.6.4使用仪表：利用机架杂项盘、万用表、16Hz铃流源、110V、15W灯泡各一只。2.6.5测试方法：
机架背后接上16Hz铃流源，将2100Hz振铃测试器板键放“动作”位置，在“差入”塞孔送入规定的电平，在二线端塞子用万用表量16Hz电压，或用110V、15W灯泡接入二线端塞孔，灯泡即亮。变动振铃测试器的频率及电平，收铃器动作时，二线端有铃流，不动作时，二线端无铃流。时延测试：将2100Hz振铃测试器板键放“时延”位置，拨号盘在拨4～7之间，收铃器应动作，拨3时，不应动作。
J2继电器动作，二线端被短路，闭塞发铃。2.7串音衰耗
2.7.1指标涵义：在一个通路内由于其他通路信号的串扰，而产生的无用信号。2.7.2测试目的：保证通路进行正常通信。2.7.3指标：串音衰耗大于83.0dB。2.7.4使用仪表：振荡器、低频选频电平表各一部。2.7.5测试方法：振荡器3.4kHz600Q，在“差出”主串电路送+18.0dB信号，四线出终端600α在被串电路四线入终端6002，用选频电平表600α选频，在被串电路“差入”选测3.4kHz串音值应小于—65.0dB。
2.8绝缘电阻
2.8.1指标涵义：表示双线通信回路线间或线与地间绝缘程度的电阻。2.8.2测试目的：避免绝缘电阻过低时，产生杂音，影响通话质量。2.8.3指标：大于100MQ/250V，温度20℃，相对湿度80%。2.8.4使用仪表：绝缘电阻测试器一部。2.8.5测试方法：
线与地间绝缘，将绝缘表校正后接至二线端与地之间，记录绝缘表指示最差点。线与线间绝缘，绝缘表接至两个音频终端盘的二线端塞孔，记录绝缘表指示最差点，应符合指标。2.9杂项部分
2.9.1业务通信系统检查：检查二线、四线及业务通话是否正常，振入振出是否满足设计要求。11
