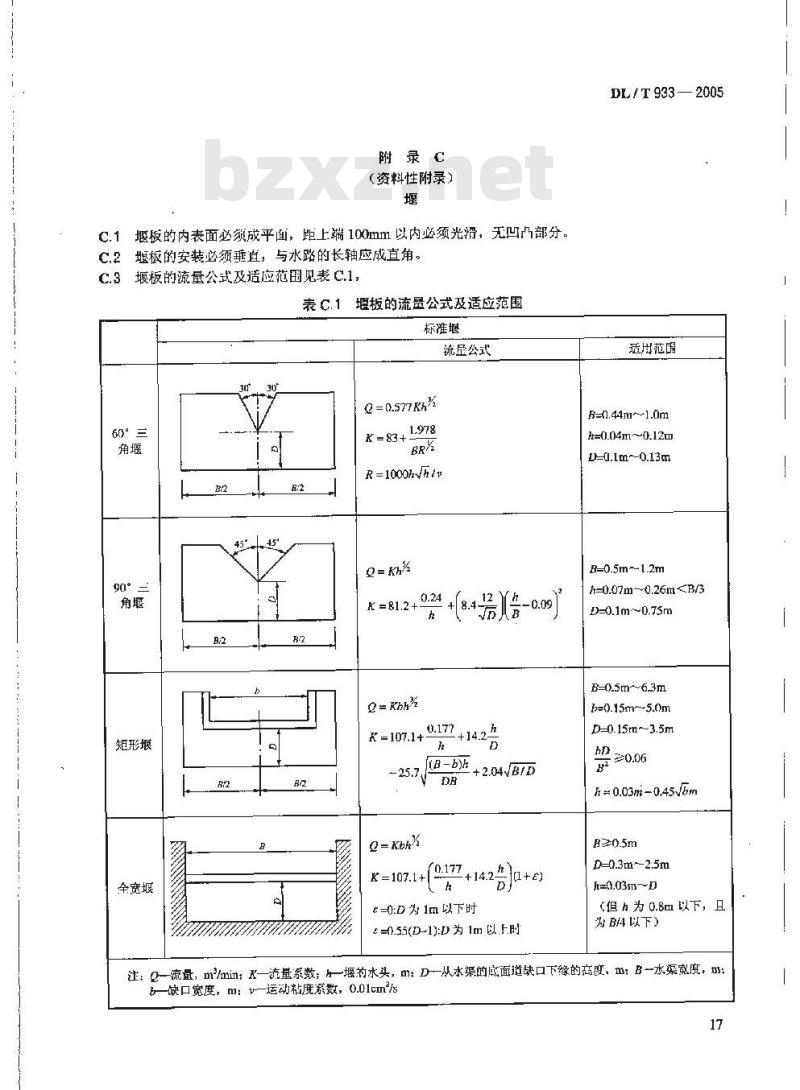

堰板的内表面必频成平面，距上端100mm以内必须光滑，无凹凸部分。c.1
C.2堰板的安装必须垂直，与水路的长轴应成直角。C.3堰板的流量公式及适应范围见表C.1表C.1
60°三
矩形垠
全宽垠
堰板的流量公式及适应范围
标准堰
流垦公式
Q=0.577Kh
K=83+1.978
R=1000hyhu
K =81.2 +
+0.177+14.2
K=1071+
Q=Kbhy
K = 107,1+
e=0:D 为 1m 以下时
=0.55(D-1):D 为 1m 以,F时
DL/T933—2005
适用范围
B=0.44m-~1.0m
h=0.04m~0.12m
L=0.1m~0.13m
=0.5m--1.2m
h=0.07m~0.26mD=0.1m~0.75m
B=0.5m6.3m
b=0.15m5.0m
D-0.15m~-3.5m
h=0.03m-0.45/bm
D=0.3m~2.5m
F=(,03m-~D
（但h为0.8m以下，且
为以下）
注：α一流量，m/min；K一流基系数；h一堰的水头，m：D一从水渠的底面道缺口下缘的离度，m；B一水渠宽度，m;b—缺口宽度，m：一运动粘度系数，0.01cm\s17
DLIT933—2005

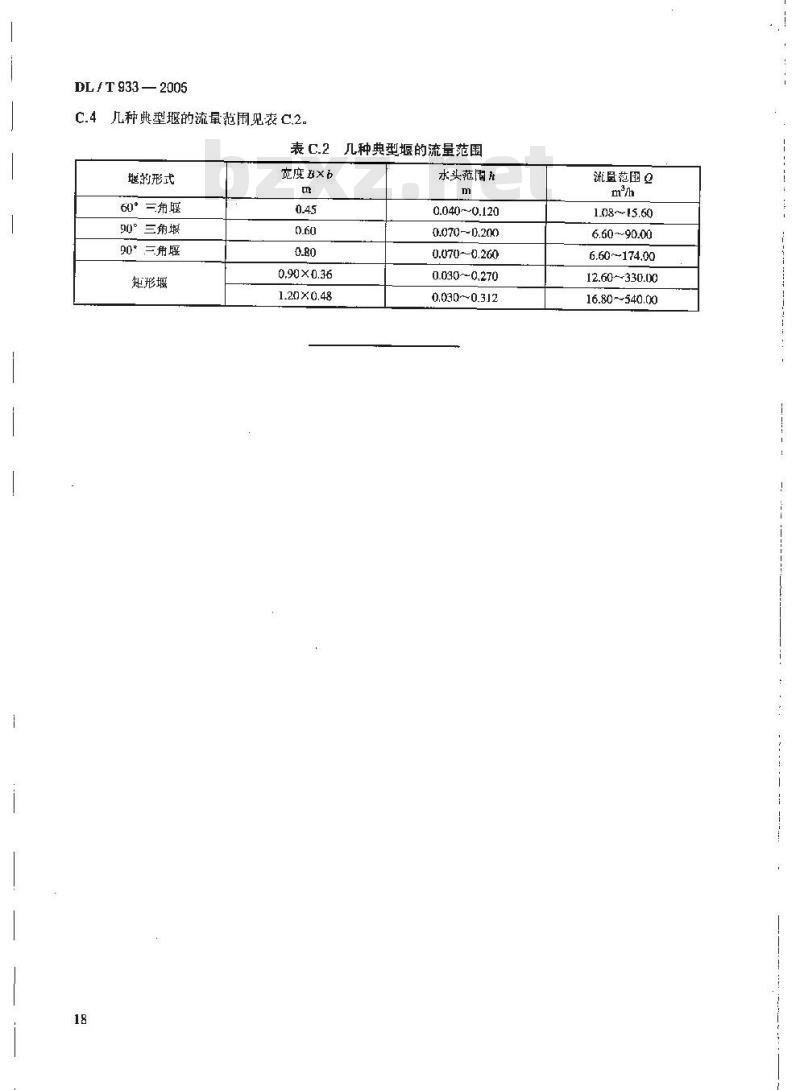

C.4几种典型瑙的流量范围见表C.2.表C.2几种典型堰的流量范围
堰的形式
60°三角堰
90°三角堰此内容来自标准下载网
90°三角堰
矩形堰
充度Bx
0.90×0.36
1.20×0.48
水头范围
0.040~0.120
0.0700.200
0.0700.260
0.030~0.270
0.030~0.312
流垦范围Q
1.08~15.60
6.6090.00
6.60~174.00
12.60~330.00
16.80~540.00

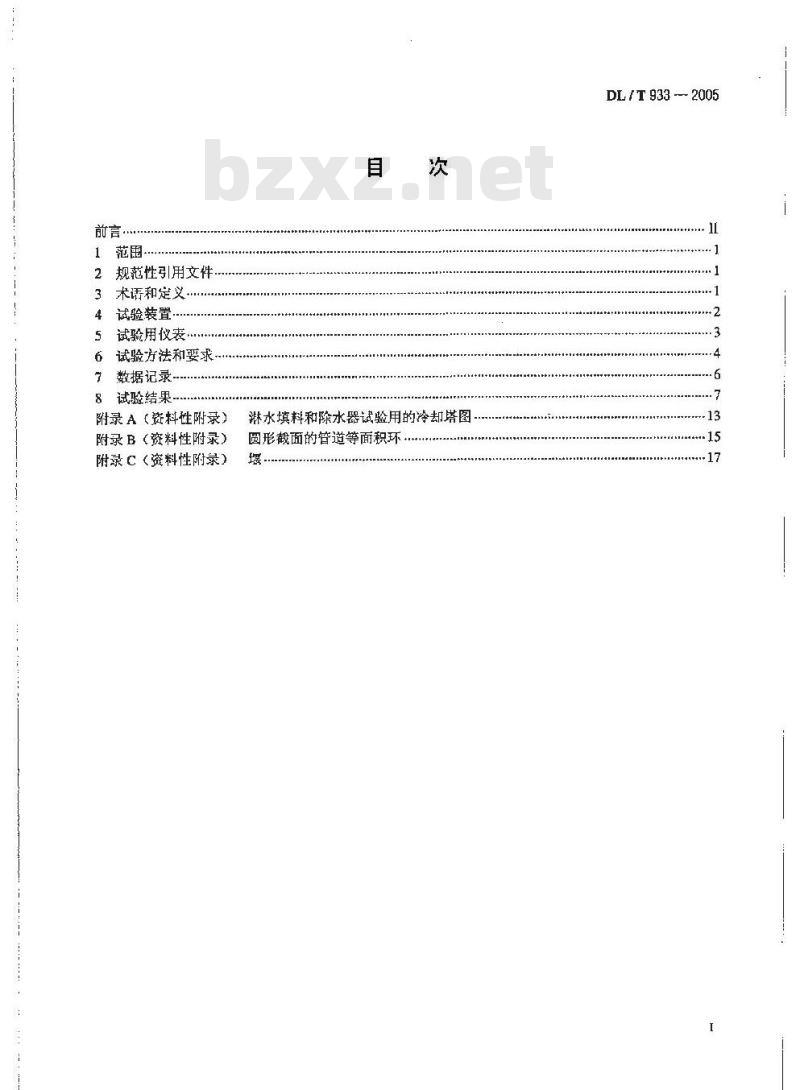

2规范性引用文件
术语和定义
试验装胃
试验用仪表，
试验方法和要求.
数据识录.
8试验结果
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
淋水填料和除水器试验用的冷却塔图圆形面的管道等面积环
DL / T 933 -- 2005
DL/T933—2005

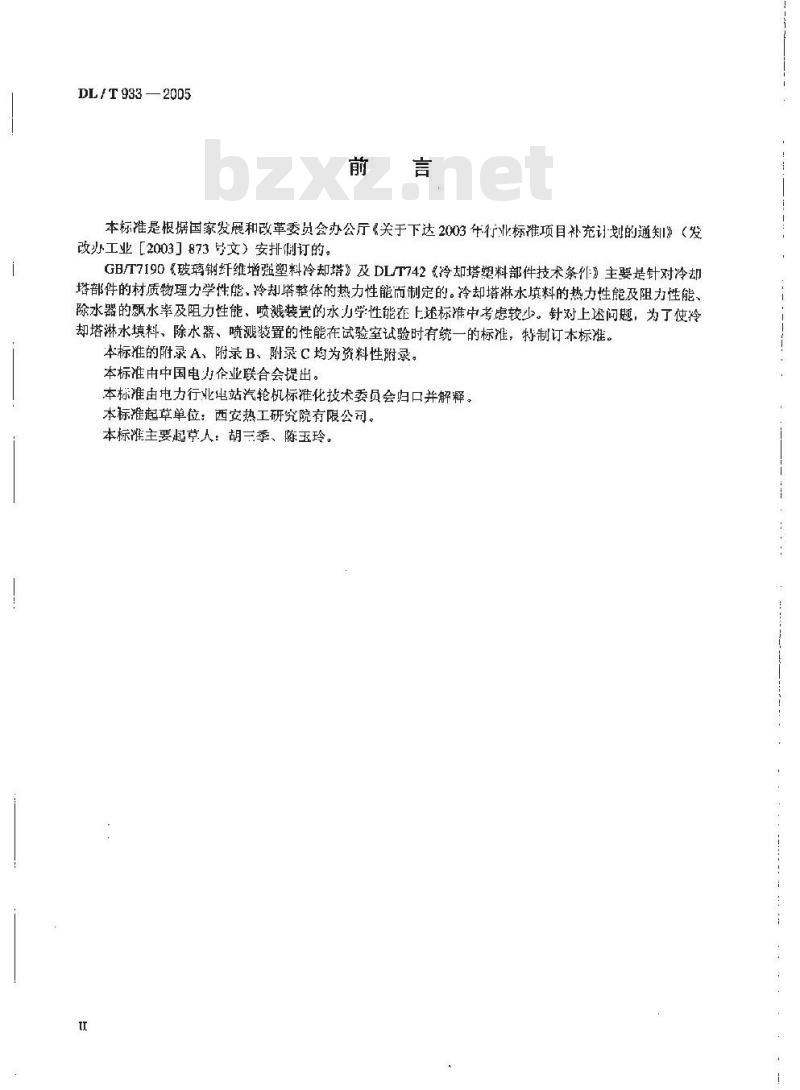

本标准是根据国家发展和改革委员会办公厅《关于下达2003年行业标准项日补充计划的通知》（发改办工业【2003】873号文）安排制订的。GB/T7190&玻璃钢纤维增强塑料冷却塔》及DL/T742冷却塔塑料部件技术条件》主要是针对冷却塔部件的材质物理力学性能、冷却塔整体的热力性能而制定的。冷却塔淋水填料的热力性能及阻力性能、除水器的飘水率及阻力性能、喷溅装置的水力学性能在上述标准中考虑较少。针对上述问题，为了使冷却塔淋水填料、除水器，喷溅装置的性能在试验室试验时有统一的标准，特制订本标准。本标准的附录A、附录B、附录C均为资料性附录。本标准由中岗电力企业联合会提出。本标准由电力行业电站汽轮机标准化技术委员会归口并解释。本标准起草单位：西安热了研究院有限公司。木标准要起草人：胡三季、陈玉玲。
1范围
冷却塔淋水填料、除水器、喷溅装置性能试验方法
DL/T933—2005
本标推规定了试验室冷却塔淋水填料的热力性能及阻力性能、除水器的阻力性能及飘水率、喷溅装置的水力学性能试验方法。
本标谁适用丁湿式逆流式冷却塔、湿式横流式冷却塔中使用的琳水填料、除水器、喷装置。2规范性引用文件
下列文作中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标推达成协议的各方矶究是否可使用这些文件的最新版本。凡是不注月期的引用文件，其最新版本适应于本标准。GB/T2624流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量3术语和定义
下列术语和定义适用于本标准。3.1
淋水填料packing
将配水系统喷溅下来的热水，以水膜或水滴的形式，最大限度地增加水和空气的接触面积和时间的装置。
除水器 drift eliminator
用米阻止塔空气中所夹带水滴的装置。3.3
喷装置
sprayer
也称喷头，是把水尽可能均匀地喷酒在淋水填料上的装置。3.4
热力性能方程式 thermal performance equatior以淋水填料散热性能冷却数2与气水比-]，或以淋水填料散质系数与通风密度、淋水密度［Ka-f&]表示的方程式。
阻力性能方程式resistaniceperformanceequatlon以淋水填料阻力p、进塔空密度p与淋水填料处平均风速p、淋水密度［=（p）］表示的方程式。
以除水器阻力Ah，进塔空气密度p与除水器处平均风速v。[Ahlpv】表示的方程式。3.6
飘水率 drifting ratlo
单位时间内除水器飘出的水量与进塔水量之比，通常以百分数表示。3.7
DL / T 933 -- 2005
干球温度dry-bulbtemperature
在当地气温条件下，用通风丁湿表所的空气温度称为十球温度，单位以“℃”表示，3.8
湿球温度et-bulbtempcrature
在当地气温条件下，用通风干湿表所测的被体蒸发达到稳定状态时的温度称为湿球温度，单位以“”表示。
相对湿度relatlvehumidity
空气中实际的水蒸气分压力与同温度下饱和状态空气的水蒸气分正力之比，通常以百分数表示。3.10
大气压力atmospheric pressure由大气的质量所产生的压强，单位以hPa”或“kPa”表示。3.11
热水温度hotwatertemperature
经过加热从喷溉装置流出的水温度，单位以“”表示。3.12
冷水温度（出塔水温）coldwatertemperature经过喷溅装置、淋水填料、塔尾部冷却后的水源度，单位以“℃”表示。3.13
水温差copledrange
热水和冷水温度之差，单位以“℃”表示。3.14
water drenching density
淋水密度
单位时间内通过梅乎方来淋水填料水平断面的水流虽，单位通带以“m2·h)”或“kg(m\·h)”表示。3.15
通风密度airpassingdensity
单位时间内通过每平方米淋水填料断面的空气质量流量，单位通常以\kg/(m2。s)”或“t(m2·h)\表示。
气水比dry air/waterratio
于空气流量与冷却水流量之比。3.17
流量系数coefficicntof flow
计算喷头流量时所用的修正系数。3.18
溅水均匀分布系数homoyenenuscoefficientofsprayingdistribution以单一喷头的径向水量为依据，取一代表性区域为统计范围，将所有舒近喷头对该区域所涉及到的各微元面积上的落水量进行叠加，得到该区域以微光为单位的水量分布状态，再进行均方差计算。也可称喷头组均布系数或均方差。
4试验装置
：4.1试验塔
4.1.1试验塔的作用及构成
DL/ T 933 - 2005
试验塔用于淋水填料的热力性能及阻力性能、除水器的阳力性能及飘水率试验。试验搭由风路系统和水路系统两部分组成，这两部分均有预处理段和试验段。预处理段主要用于保证试验所要求的空气和水的参数。试验段必须保证测试参数的准确性，以便提供可靠的试验数据。4.1.2风路系统的测量装置
4.1.2.1风路系统进行空气流量、流过试验件的阻力损失和干、混球温度的测量。4.1.2.2流过试验件的风速应均匀，试验件前、后断而上的最大风速与最小风速之差不得超过最小风速的20%。
4.1.2.3空气流量可用皮托管进行测量，测点应安装在试验塔的进风直管道上。测点位置应满足直管段前10D、后5D管道直径的要求。
4.1.2.4进入试验塔的空气\F、混球温度应在进塔风道内测量，测点宜与塔体保持近当距离，以免下淋水滴滞落在温度计探头上，影响测量的准确性。4.1.2.5试验件的阻力测量应在试验件的上、下（前、后）部安装笛形管，每端部不得少于三根。笛形管距试验件的距离不得大于300mm。笛形管感压孔总而积不宜超过简形管内截面积的30%。4.1.3水路系统的测量装置
4.1.3.1 水路系统进行水流量、水温的测量。4.1.3.2水流量可用孔板、堰及超声波流量计测量。采用孔板或超声波流量计测量时，测点应设在直管段上，并应满足仪表的测量要求。4.1.3.3水温测量应在混流均匀的地方上设置测点。如果混流不均匀，在测点的上游加装混流装置。试验装置（试验塔）系统参见附录A。4.2喷溅装置（喷头）的试验装置4.2.1试验装置的作用及构成
4.2.1.1试验装置用于喷溅装置（喷头）泄流能力、喷溅范围及喷溉的均勾性试验，4.2.1.2试验装置由喷淋系统和接水系统纠成。喷淋系统保证对喷头形成一个稳定的水压，接水系统测量喷洒水滴形成的喷溅半径（范困）、喷溺的均匀性。4.2.2喷淋系统
4.2.2.1配水箱（槽）应有稳流、稳压设置，箱前应装有压力表、控制调节阀。4.2.2.2配水箱（槽）－侧应有水位计。4.2.3接水装置
4.2.3.1接水装置可用一个长方形接水槽，水槽分成若干个芷方形的方格，方格逆长不宜大于150mm。4.2.3.2方格下泄的雨量可用自动雨量计或量桶利秒表测量。5试验用仪表
仪表使用要求
所有试验用仪表必须经过计量部门校验合格，并在规定的有效期内方可使用。5.2温度测量
5.2.1温度测量仪表的推确度必须满足表1的规定。表 1 温度测量仪表的准确度
空气干、湿球温度
大气压力表内黏温度
推确度
5.2.2必须保持流过湿球的风速不小于2.5m/s，读取数据时湿球应达到蒸发平衡。c
DL/T933—2005
5.2.3测量湿球温度必须使用专用纱布和蒸馏水，每次试验前必须更换新纱布。5.2.4测量水瀛时，宜把仪表测量探头直接插入水4，如果插入套管巾，套管中的体应是导热系数大，热容量小、不易挥发的波体。
5.3压力测量
5.3.1测量阻力使用补偿式微压计或电子微压计。补偿式微压计允许基本误差不超过土0.8Pa，最小分度值应为1Pa：电子微压计精度不应低于1%。5.3.2测量水压差的汞 U形管差压计应能保证其测量值准确到 133Pa。5.3.3测量水压的压力表，其精度不应低于0.4%。5.3.4测量试验环境大气压力的气压表，其误差不应大下2hPa，最小分度值应为1hPa：5.4空气流量测量
5.4.1采用皮托管测量空气流速时，皮托管的外径不宜大于所测管道内径的0.035倍，其所配用的倾刹式微压计精度不应低于1%，最小分度值应为2Pa，5.4.2采用皮托管时，应在所测管道截面进行等面积环流速分布系数校验。等面积环的划分参见附录B。5.4.3使用叶轮式风速表测量空气流最时，应在风洞内进行校验，按其给定的关系曲线或方程式进行流速修正。
5.5水流量测量
5.5.1采用液体定量计时，其准确度不应低于测定值1%。5.5.2采用孔板时，孔板的结构尺寸及安装要求应符合GB/T2624的规定。采用堰时、堰的结构尺于参见附录C的规定。5.5.3买
采用堰时，应设有整流装置。如无整流装置，整流段的长度应为水路宽度的10倍。5.5.4
5:5.5堰的水位测量宜在上流侧300mm处进行。如有波浪及其他影响，可在水路侧面设置有连通管的储水槽，用于测草水位。
5.5.6采用超声波流量计时，其精度不应低于1.5%。5.6质量测量
测试除水器飘水率使月的天平，其精度不应低于0.5%，分辨率不应低于0.1mg。6试验方法和要求
6.1淋水填料
6.1.1按表2规定的参数范围定出试验所需的参数组合。6.1.2各稳定工况内相同参数的测量次数和每次测量的时间间隔应不得少于表3中的规定。6.1.3各参数调整稳定后，方可进行试验。6.1.4进行热平衡计算时，热平衡误差不得超过土5%。6.2除水器
6.2.1除水器阻力性能及熟水率试验都是在冷态工况下进行的。按表4规定的参数范国定山试验工况参数组合。
表2淋水填料的试验参数范围
进塔空气干球温度
进塔空气湿球温度
试验范围
每次测且值对该工况的平均值
允许波动范围
- -- -
热水（进塔）混度
冷水（山塔）温度
淋水密度
t(m- h)
淋水填料处乎均风速
淋水填料阻力
参数名称
进塔空气干球温度
进塔空气湿球温度
大气压力
热水（进塔）温度
冷水（山塔）温度
湛水密度
淋水填料处平均风速
淋水填料阻力
出塔空气干球温度
山塔空气湿球温度
淋水密度
t(m2* h)
除水器处平均风逆
除水器阻力
参数名称
进培空气工球温度
进塔空气湿球溢度
火气压力
淋水密度
除水器处平均风速
除水器阻力
滤纸增重
表2(续）
试验范围
试验确定
试验确定
DL/T933—2005
辩次测量值对该工况的平均直
充许波动范围
表3淋水填料各参数的测量时间间隔及次数测量茨数
表4除水器试验参数的选择范围
试验范用
试验确定
表5除水器各参数的测量时间间隔及次数测量次数
时间间隔
每次测量值对该工况的平均值
充许波动范围
时间间隔
