【电力行业标准(DL)】 变电所岩土工程勘测技术规程

DL7 T 5170 -2002

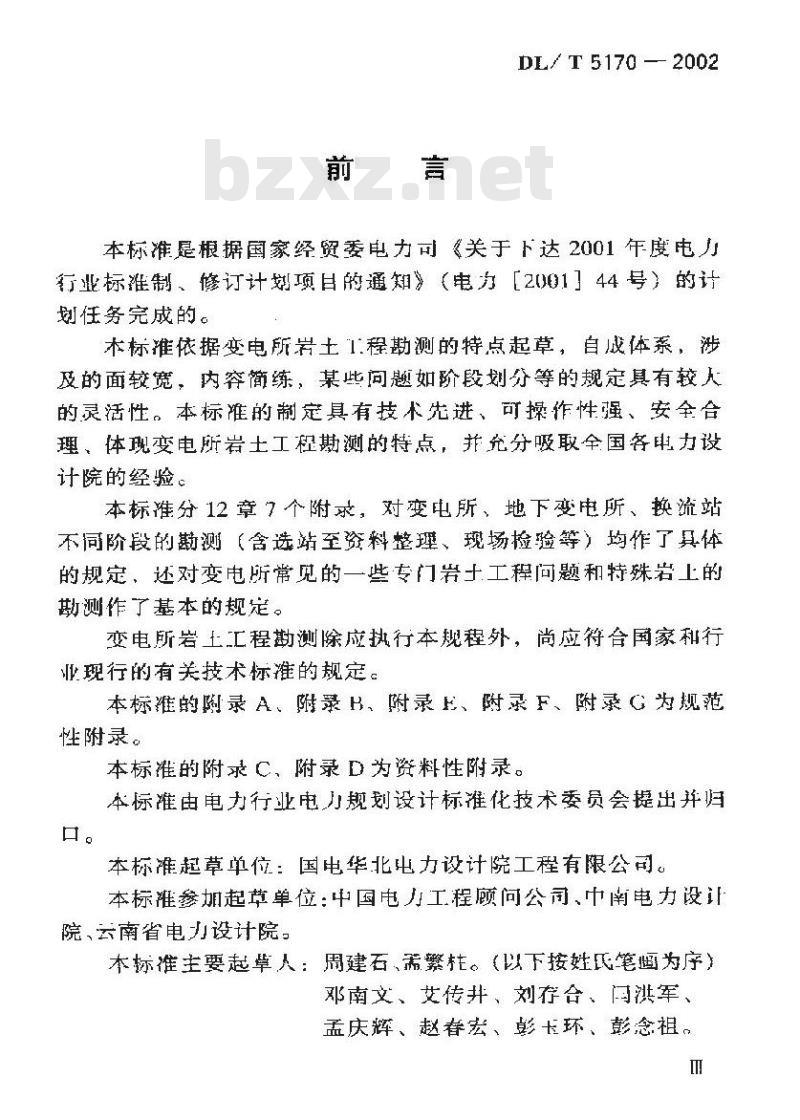

本标准是根据国家经贸委电力司《关于下达2001年度电力行业标准制、修订计划项目的通知》（电方【2001]44号）的计划任务完成的。
木标推依据变电所岩土1程勘测的特点起草，自成体系，涉及的面较宽，内容简练，某些问题如阶段划分等的规定具有较人的灵活性。本标准的制定具有技术先进、可操作性强、安全合理、体现变电所岩土工程勘测的特点，并充分吸取全国各电力设计院的经验。
本标准分12章7个附求，对变电所、地下变电所、换流站不同阶段的勘测（含选站至资料整理、现场检验等）均作了具体的规定，还对变电所常觅的一些专门岩士工程问题和特殊岩上的勘测作了基本的规定。
变电所岩土工程勘测除应执行本规程外，尚应符合国家和行业现行的有关技术标准的规定。本标准的陶录A、附录B、附录E、附录F、附录G为规范性附录。
本标准的附录C、附录D为资料性附录。本标准由电力行业电力规划设计标准化技术委员会提出并归口。
本标准起草单位：国电华北电力设计院工程有限公司。本标准参加起草单位：中国电力工程顾问公司、中南电力设计院、云南省电力设计院：
本标准主要起草人：周建石、需繁柱。（以下按姓氏笔为序）郊南文、艾传并、刘荐合、闯洪军、孟庆辉、赵春宏、彰卡环、彭念祖。Ⅲ
DL/T51702002

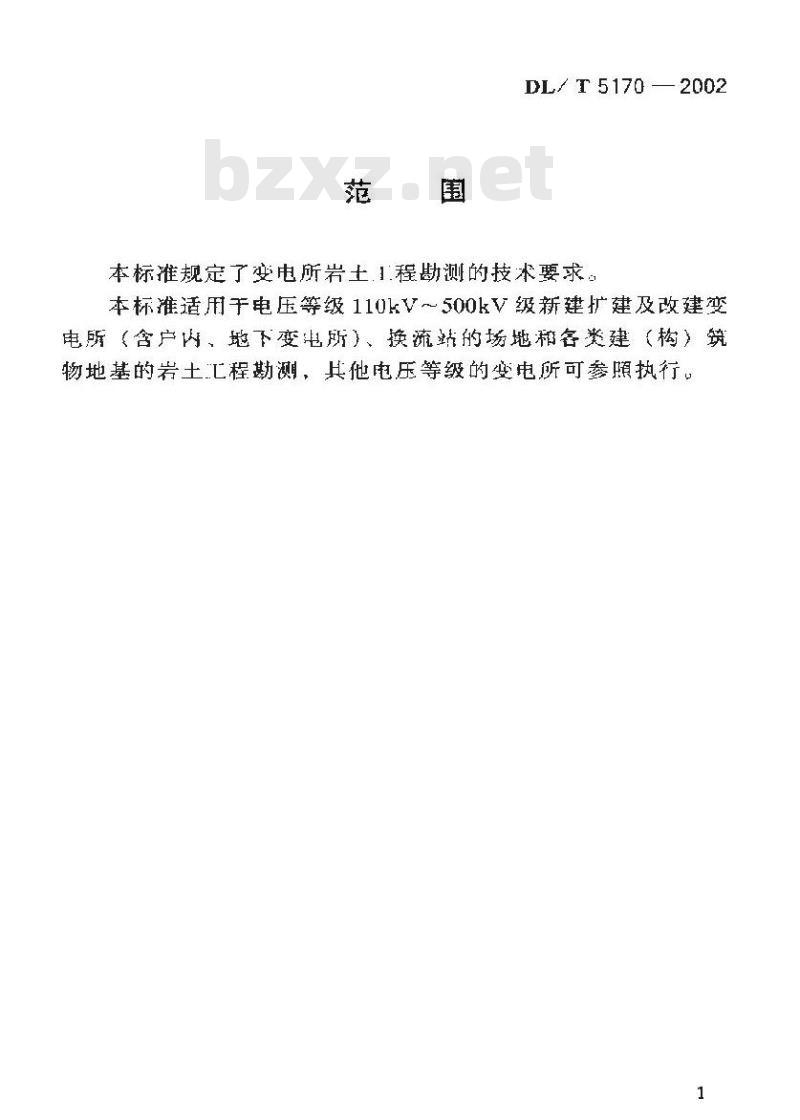

本标准规定了变电所岩土程勘测的技术要求。本标准适用干电压等级1105V～500kV级新建扩建及改建变电所（含户内、地下变电所）、换流站的场地和各类建（构）筑物地基的岩土程测，其他电压等级的变电所可参随执行，DL7T 5170 2002

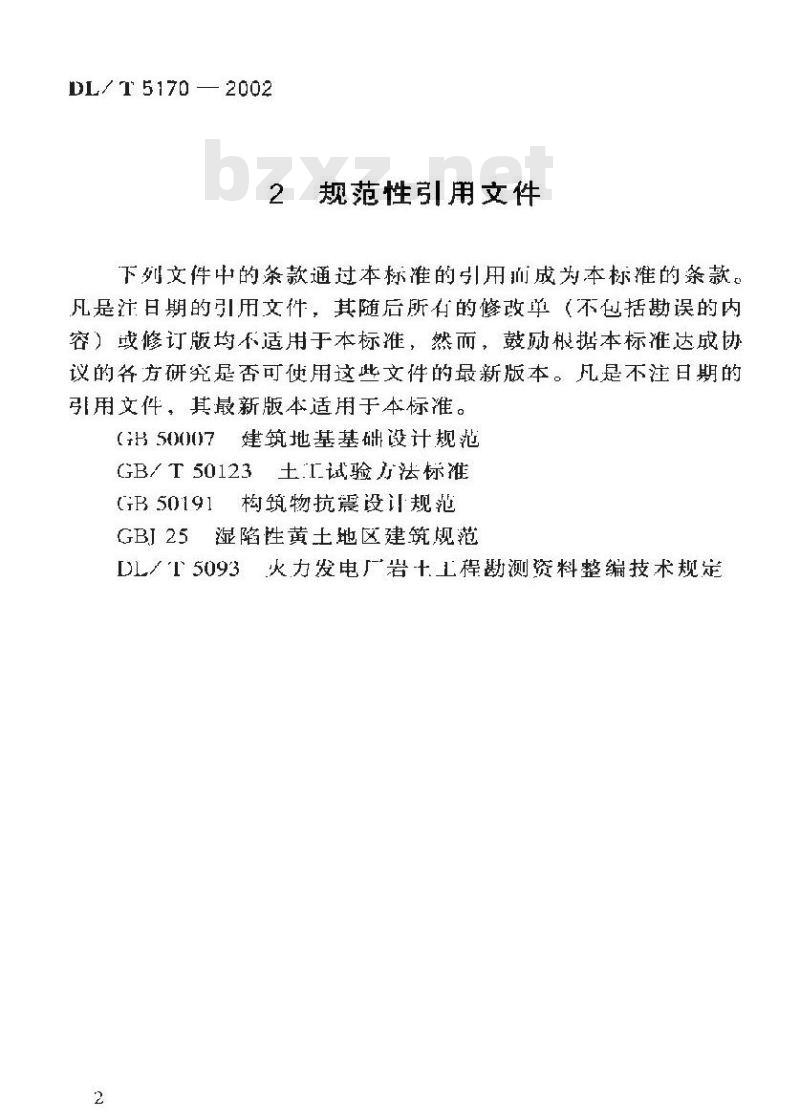

2规范性引用文件
下刻文件中的条款通过本标的弓引用而成为本标的条款，凡是汗期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这此文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。（H50建筑地基基础设计规范
GB7 T 50123王.I讯验片法标准
GB 50191构筑物抗震段训规池
GBI25湿陷生黄士地区建筑规
DLT5093火力发电厂岩十程勘测资料整编技术规是2
压缩系数
一基础宽度
黏聚力
压缩指数
问弹指数

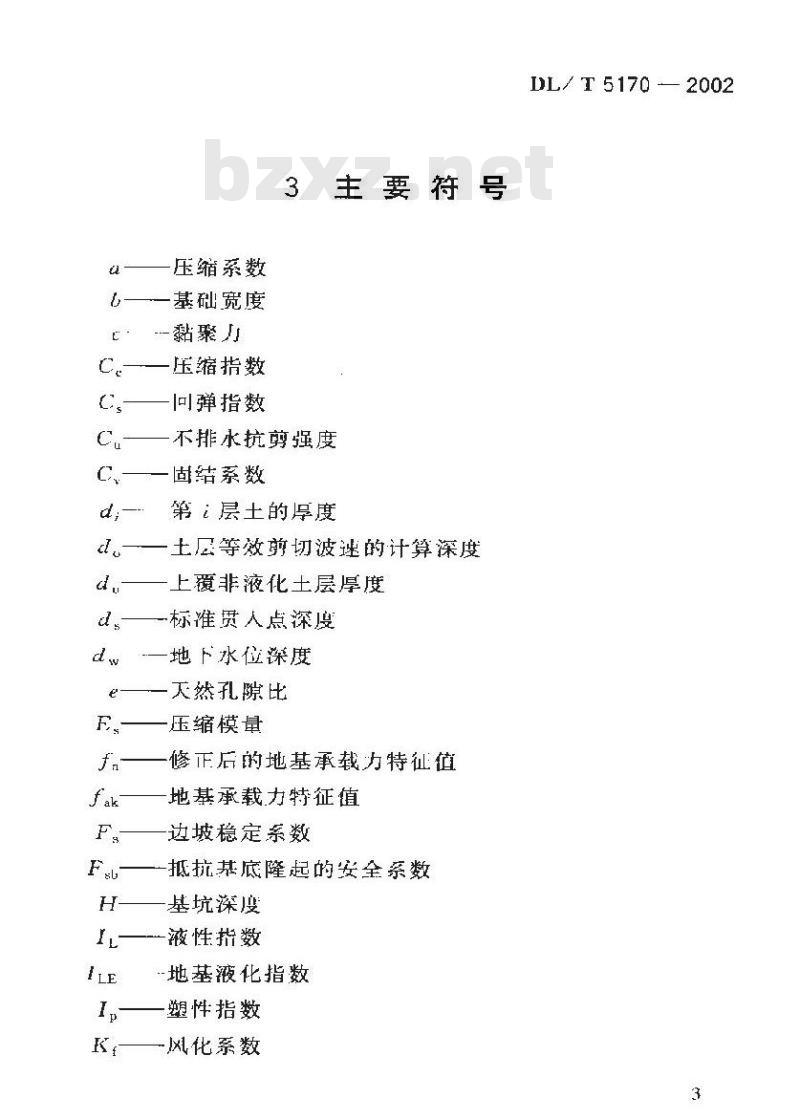

3主要符号
不排水抗剪强度
固结系数
第层土的厚度
土层等效剪切波速的计算深度
上覆非液化土层厚度
一标准贯人点深度
地下水位深度
天然孔隙比
压缩模量
修正后的地基承载力特征值
地基承载力特征值
边坡稳定系数
抵抗基底隆起的安全系数
基坑深度
液性指数
-地基液化指数
塑性指数
-风化系数
DL/T5170—2002
DL/ T 51702002

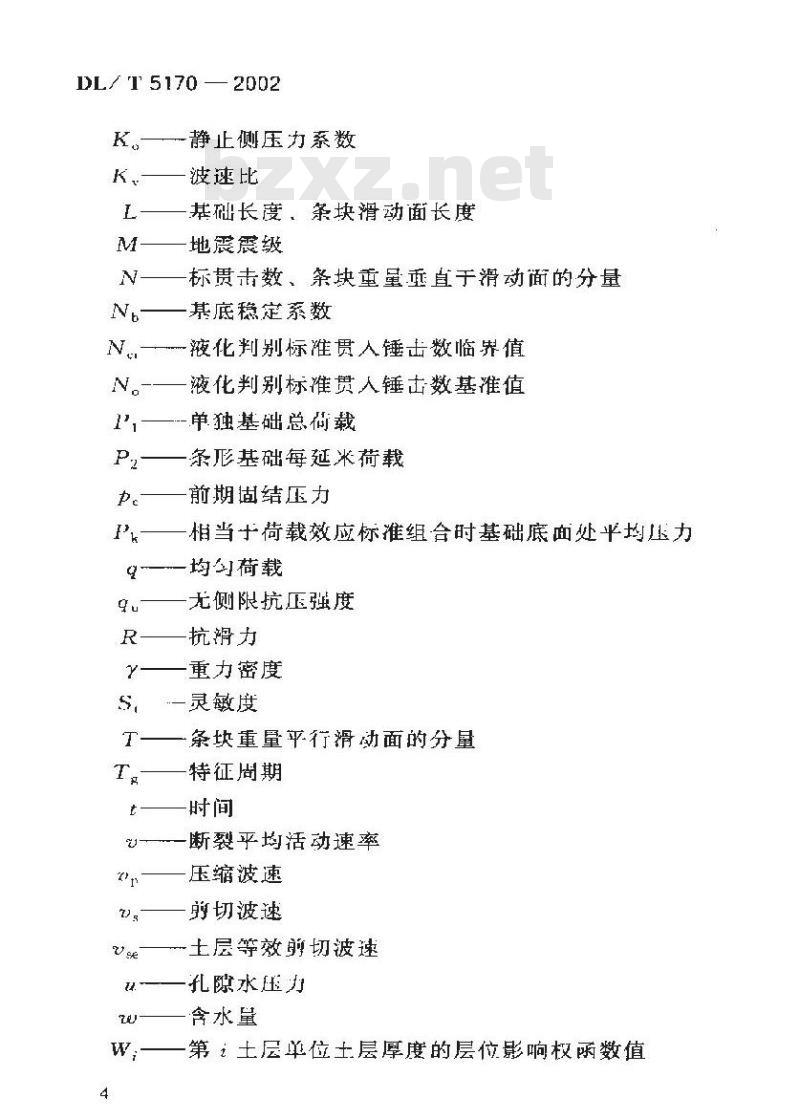

K——静止侧压力系数
波速比
基础长度，条块滑动面长度
地震震级
标贯击数条块重量自于滑动面的分量基底稳定系数
液化判别标准贯人锤击数临界值液化判别标准贯人锤击数基准值单独基础总荷载
条形基础每诞水荷载
前期固结压力
相当十荷载效应标准组台时基础底面处平均力q均勾荷载
无侧限抗压强度
抗滑力
重力密度
“灵敏度
条块重量平行滑动面的分鼠
特征周期
断裂平均活动速率
压缩波速
剪切波速
一土层等效剪切波速
孔隙水压力
第土层单位士层厚度的层位影响权函数值2
变异系数
黏粒含量
干密度
标雅差
内摩擦角
订算平均值，
湿度系数
十性指标试验平均值
DL/ T 5170 -2002
DL7 1 5170 - 2002
4基本规定
4. 1 基本技术原则
4.1，1变电所岩土1.程勘测，应分析评价所址稳定性，查明影响建所的不良地作用，建筑物场地或各建（构）筑物地段的岩士结构、岩土性质、地下水条件等，并需结合场地和建（构）筑物的特点，提出岩土工程评价和建议，为所址选择、场地整治及地基基础设计和施工提供依据。4.1.2变申所岩主工程勘测，必须认章研究勘测任务书或委托书的技术要求，经搜集资料和现场踏勘后，制定勘测设计方案，并付诸实施。
使用已有资料时，需对其可靠性进行分析、确认。4.1.3变电所岩十工程勘测应积极采用新技术，根据场地岩士条件和勘测要求，采用单一或综合方法，布置合理的工作量。地基岩士承载力可按室内试验、原位测试结果并结合当地经验确定（详见附录B），必要时叫进行裁荷试验和理论公式计算，41.4岩土工程勘测的分析评价1作，应贯彻于岩土程勘的始终。岩土工程分析，宜按不同分析内容，分别采取定性分析或定量分析，且应符含下刻要求：1定性分析依据的材料内容和定量分析依据的君上参数和计算模式，必须充分，可靠，并符合有关规定的精度要求。2有关场地适宜性和地质条件的稳定性，可仅作定性评价；岩土体的变形，强度及稳定性应在定性评价的基础上，作出定量分析评价。
3岩十工程分析时，应充分考虑岩土休的不均一性、各向是性及室内试验条件与实际工况的差异，并应订到岩十性质随时间、环境、施1.等因素的改变而产生的变化，正确确定岩土参6
数的最佳估值。此内容来自标准下载网
DL7 T 5170 2002
4应充分考虑区经验和同类型工程实践经验。5当场地整平存在大挖大填时，应分析由于自然条件改变带来的环境地威问题、人工高边坡稳定问题、压实填王、地基塔勺性与土层遇水湿陷或软化的可能性。4.1.5变电所建（构）筑物地基类型，宜首选大然地基。当大然地基不可行或不合理时，应根据1程要求、岩十条件、地区经验等因素，经不间方案的技术经济分析、论证，推荐安全、经济、合理的地基处埋或桩基设计方案（参现附录（）。4.1.6变电所勘测场地的类别，可按场地条件的复杂程度分为如下三类：
1衡单场地：地形，地貌简单，地层层次少，规律，九特殊性岩土，地下水对基础无影响；地震基本烈度小于7度，无断裂构造和不度地质作用
2中等复杂场地：除简单场地和复杂场地以外的建筑场地。3复杂场地：地形地貌复黎，地层次多，且规律性差，或为特殊性岩土，地下水对基础有不良影响，地震基本烈度为9度，有困裂构造和不畏地作用，4.2勘测阶段划分
变电所岩土工程勘测宜分阶段进行，勘测阶段的划分应4.2.1
与设阶段相适励，一般可分为如下二个阶段可行性研究阶毁（相当于「程选所）勘测。1
初步设门阶段勘测
施工图设计阶段断测5
在下列情况下，勘测阶段可以调整：在叫行性研究阶段之前，进行所选择时（相当于规划选所），岩十工程测人员，应根据所搜集资料和现场踏勘调查的结果，刘拟选所址的场地稳定性和岩土条件做概略的推断，并7
DLT5170—2002
初步推荐两个条件较好的所址方案。2经可行性研究阶段勘测，确认所址建筑场地不属于复杂场地，且总体布置方案已明确不变，对220kV及该下的变电所，初步设计阶段和施工图设计阶段的岩土工程勘测可合并进行。岩土1程勘测的成品，应满足施工图设计阶段的精度要求。3护建或改建变电所岩王1程勘测，应根据已有资料研究程度确定是否满足相应设计阶段的要水。若不满定时，则进行相励阶段的勘测或补充斯诞。
4，当场地类别属复杂场地，在施工时发现岩土条件与原勘测资料不符，或出现岩士工程间题，必要时可进行施勘测：8
DL/ T 5170 2002
5变电所各勘测阶段工作深度要求5.1可行性研究阶段勘测
5，11本阶段勘测成对各所址方案的稳定性作出最终评价，对场地稳定性和适宜性作出工程地质评价，预测工程健设可能引握的环境地质问题，对拟选的所址方案进行比选，推荐工程地质条件较优所址。
本阶段应了解工程类型和电压等级并搜集下刻资料：1:5000～1:50000 地形图
区城地质，地貌资料。
区域地震及地震地质资料。
所证地区工程地质及水文地质资料。所班地区矿藏及开采资料
本地区的建筑经验及有关技术标维本阶段测主要任务娜下：
详细了解和分析各所址区的区城地质构造和地霆活动情况，砸定所址的地震动参数地震基本烈度，对所址稳定性作出最终评价
2了解新址的地形地貌特征。
3详细调查所址附近不皮地质现象，并对其危害程度和发展趋势作出判断。
4初步查明所址区的地层成因、时代、分布及主要物理力学性质，期下水的埋条件及对基础的影哪，5研究工程活动与地滤环境之简的相互关系和影响，预测原有地质环境对工程的影响，以及程建设可能弓起的新的环境地质问题。
6了解并分析、评价所址附近矿产采对所址的影响。9
DL/ T 5170 — 2002
7调查所址区最人冻结深度。
8对地基形式和地基处理方案提出建议，5.1.42
地囊基本烈度为7度及以上时，勘测！作应符合下列要求：
1对于220kV及以上板纽变电所，当所址附近存在全新活动断裂时，应评价断裂对所址稳定性的影响。2根据所址区地形地貌地质条件，按表5.1.4对所址划分建筑抗震有利，不利和危险地段，3评价在地震作用下岩土体发生滑坡、塌陷、崩塌的可能性。
4对地面下15m深度范围内的饱和砂土和饱和粉十进行地震液化的研穷与评价：
5判别地基内软发生震陷的可能性。表 5.1.4有利、不利和危险地段的划分地段类别
有利地段
不利地段
危险地段
地质、形、地貌
稳定基岩，坚硬土，开阔、平坦、密实、均匀的中硬士等软涡土，液化土，条状突出的山嘴，高耸孤立的山丘，非岩质的陡坡，河岸和边玻边缘，平面分布上成因、岩性，状态明显不均勾的土层（如故河道、疏松的斯层破碎带、暗埋的塘浜沟谷和长填半挖地基）等
地震时可能发生滑坡，崩塌、地陷、地裂、泥石流等及在发震断裂带上可能发牛地表位错的部位5.1.5对丁复杂场地，当存在危害场地稳定性的不良地质问题时，宜进行工程地质测绘与调查；对中等复杂场地和简单场地可进行工程地质调查。
5.1.6本阶段所址的勘探点布置、数量及深度，应按变电所的电压等级和场地复杂程度确定，可按下列要求执行：1电压等级大于220kV变电所。
DL/T5170-2002
1）复杂皮中等复杂场地的勘探点应按地貌单元布置，勘探点间距可为100m-150m，可按网状形式布点，勘探点数量可为5个9个
2）简单场地的勘探点数量不宜少于3个。3）勘探点的深度，第四系地层控制性勘探点深度可为20m，一般性斯探点深度可为 10m~ 15叫c 软十地区控制性勘探点深度可为25m~30m，-般性勘探点深度为15m~20mz
2电压等级等手和小手220kV变电所1）复杂及中等复杂场地勘探点数量可为3个5个，简单场地勘探点数量2个～3个
2）当已有资料间满足本阶毁勘测任雾要求时复恭及中等复杂场地宜布置必要的勘探点予以验证：简单场地可视现场踏勘结果，确定是否需要勘探验证，3）勘探点深度，对于第四系地层，控制性勘探点深度可为20m，一股性勘探点深度叫为8m~12n。软上地区勘探点深度可视真情况适当加深，5.1.7山区所址勘测点应布置在地貌变化、基岩面起伏较大和第四系覆盖层岩性复杂的地段。5.1.8当变电所主要建（构）筑物采用大然地基不能满足要求时，应推荐一种或二种技术可靠、经济合理的地基处理方法或桩基方案，以供进一步比较采用。5.1.9本勘测阶段，应按主要岩土工程条件对拟选各所址进行比选，推荐较优所址，应确保所证避开全新活动断裂、清坡、崩爆、泥石流等不良地质现象发育和建筑抗震不利地段。5.2初步设计阶段勘测
5.2.1初设勤测是为最终确定总平面布置、主要建（构）筑物地基基础方案设计及不良地质现象的整治指施等，提供岩十工程11
