【电力行业标准(DL)】 火力发电厂厂用电设计技术规定

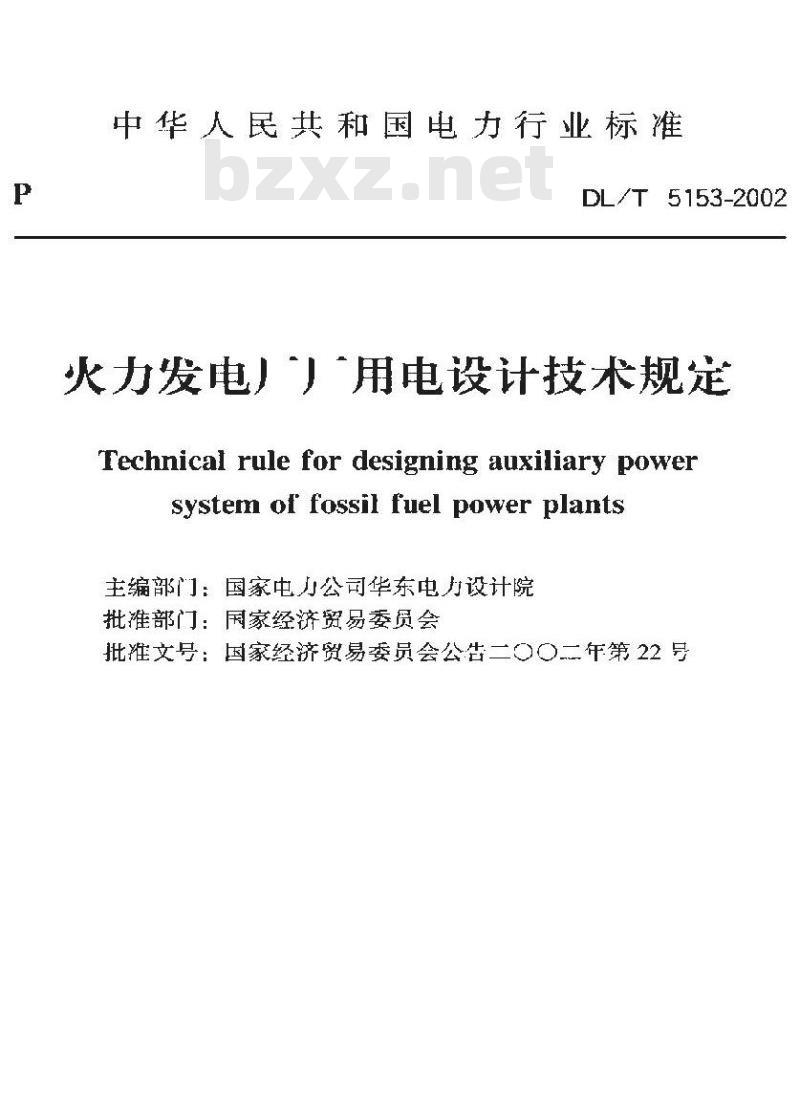

中华人民共和国电力行业标准
DL/T5153-2002
火力发电！用电设计技术规定
Technical rulefor designing auxiliary powersystem of fossil fuel power plants主编部门：国家电力公司华东电力设计院批准部门：国家经济贸易委员会批雅文号：国家经济贸易委员会公告二0二年第22导DL/T5153-2002

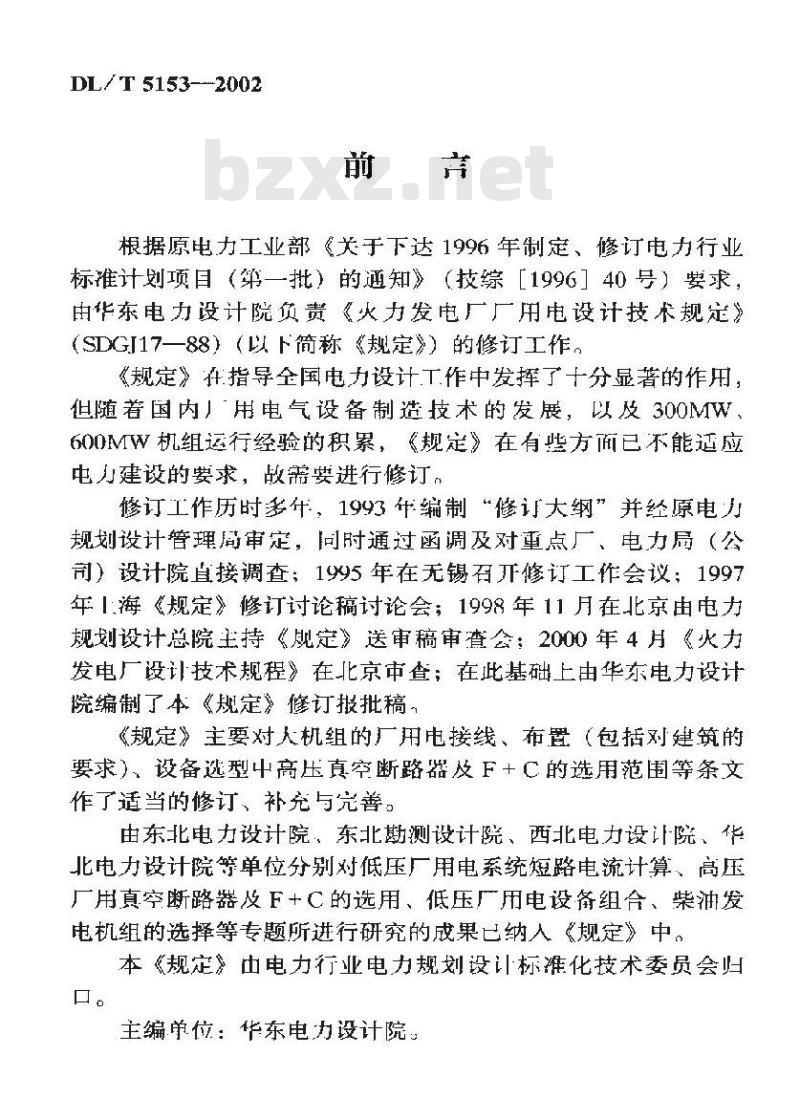

根据原电力工业部《关于下达1996年制定、修订电力行业标维计划项目（第一批）的迪知》（技综「1996」40号）要求由华东电力设计院负贵火力发电厂广用电设计技术规定SG17一88（以下简称≤规定》）的修订工作。《规定》计指导全国电力设计工作中发挥厂十分显著的作用旧随着国内！用电气设备制造技术的发展，以及300MW600MW机组运行经验的积累，《规定》在有些方而已不能扇中建设的要求，敌需进行修订。修订工作历时多件，1993年编制“修订大纲并经原电力规划设计菩理审定，同时通过函调及对重点厂、电力局（公司）设计院直接调查；1995年在无锡召开修订工作会议：1997年1海《规定》修订讨论稿讨论会；1998年11月在北京由电力规划设计总院主持《规定》送审稿审查会：2000年4月《火力发电厂设切技术规程》在北京香：在此基础上由华东电力设计院编制了本《规定》修订报批稿规定》主要对人机组的广用电接线、布罩（包括对建筑的要求），设备选型中高压真空断路器及F+C的选用范围等条文作了适当的修订、补充与完善。由东北电力设计院、东北勘测设计院、西北电力设计院、华北电力设计院等单位分别对低压厂用电系统短路电流计算、高压厂用真空断路器及F+C的选用、低压厂用电设备组合、柴油发电机组的选择等专题所进行研究的成果已纳人，《规定》中。本《规定》由电力行业电力规划设订标准化技术委员会归口
主编单位：华东电力设计院：

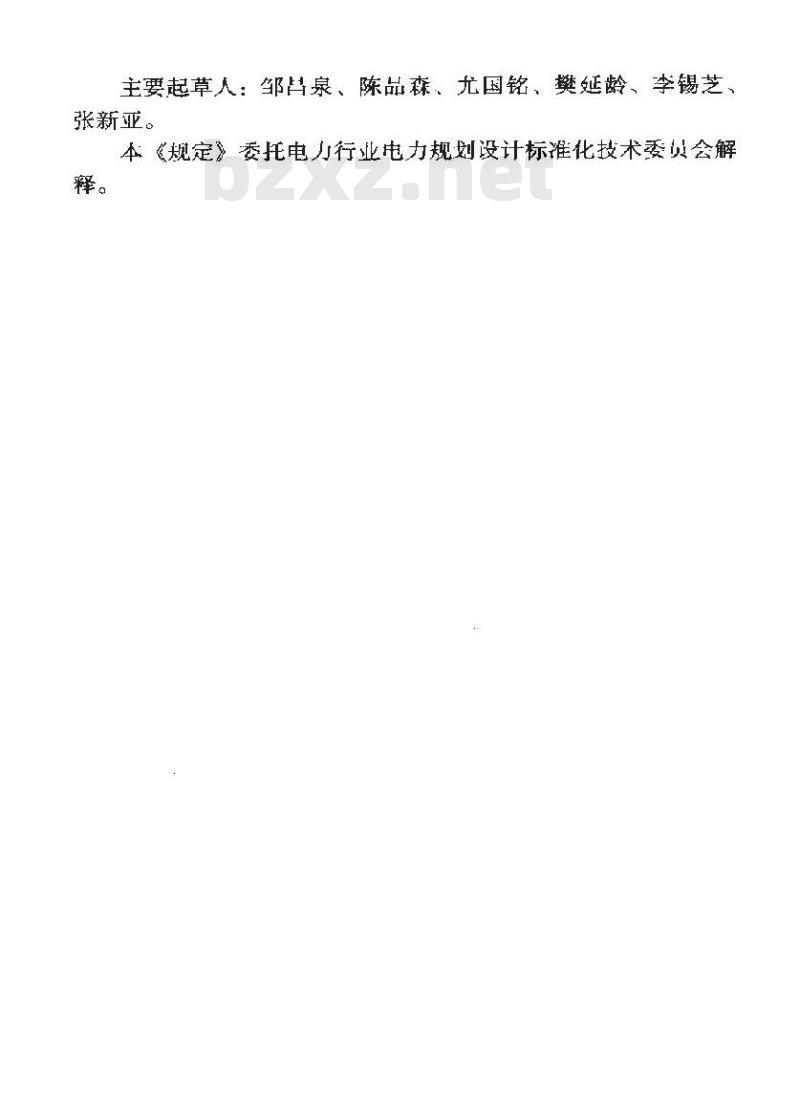

主要起草人：邹凸泉、陈品森、尤国铭、樊延龄、李锡芝、张新亚。
本《规定》委托电力行业电力规划设计标化技术委员会解释。

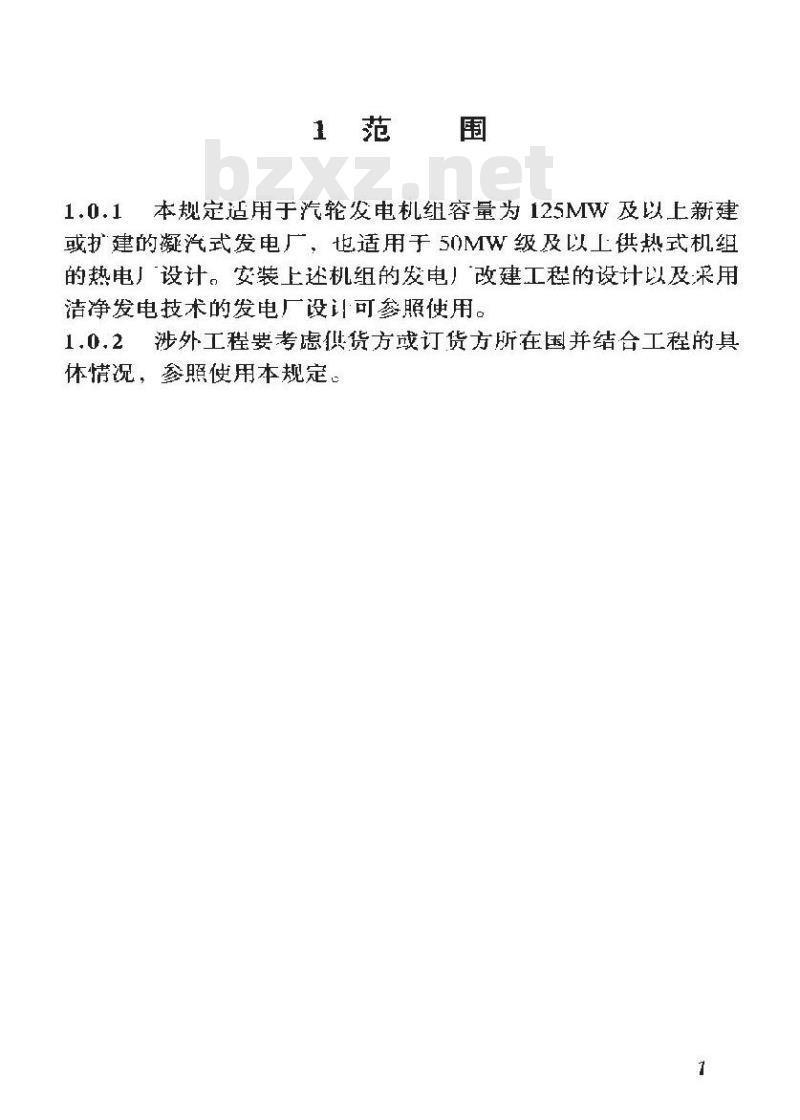

1.0.1本规是适用于汽轮发电机组容量为125MW及以上新建或扩建的凝汽式发电广，也适用于50MW级及以工供热式机组的热电厂设计。安装上还机组的发电厂改霆江程的设计以及果用洁净发电技术的发电厂设训可参照使用。1.0.2涉外工程要考虑供货方或订货方所在国并结合工程的具体情况，参照使用本规定。

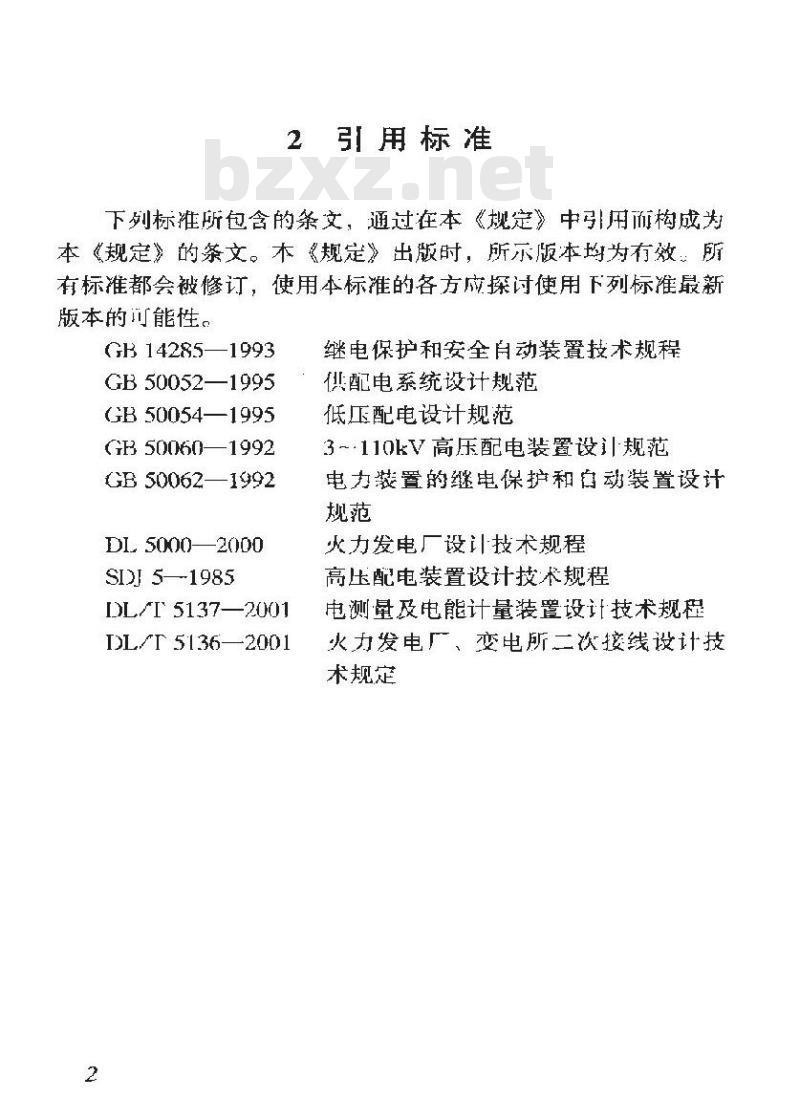

2引用标准
下刻标准所包含的条安，通过在本《规定》中号用构成关本《规定》的条文。木《规定》出版时，所示版本均为有效：所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 142851993
GB 500521995
GB 500541995
GB 500601992
GB 500621992
DL 50002000
SDJ 5-1985
DL/I 5137—2001
DL7r 51362001
继电保护和安全自动装置技术规程供配电系统设计规范
低压配电设计规范
3～·110kV高压配电装置设1规范电力装置的继电保护和自动装置设计规范
火力发电广设订技术规程，
高压配电装置设计技术规程
电测量及电能计量装置设计技术规租火力发电广变电所二秋接线设计技术规定
3总则
3.0.1火力发电厂厂用电（以下简称厂用电）设计必须贯彻国家的技术经济政策，同时要考虑全广发展规划和分期建设的情况以达到安金可靠、经济适用、符合国情的要求，在设计中要积极慎重地采用经过运行考验并通过鉴是的新技术，新设备。对于20MW及以上的机组，应保持各单儿广用电的独立性，减少单元之间的联系，以提高运行的安全可靠性。30.2厂用电的设计除热行本《规定》外，尚励执行国家、行业的有关规范，标雅，规定。
3.0.3发电厂设计厂用电率是年机炉发电和供热所需的自用电能消耗量分别与间一时期对应机组发电量和供热量的比值。设计时窥定「况下的广用电率估算方法可参照附录A（提小的附录）
3.0.4广用电负荷按生产过程中的重要性可分为下列类：1类负荷：短时（手动切换恢复供电斯需的时间停电可能影响人身设备安全，使型产停顿或发电量大量下降的而。门类负荷：充许短时停电，但停电肘间过长，有能损坏设备或影响正常生产的负荷。
川类负荷：长府间停电小会真接影啊生的负荷。3.0.5在机组运行期间，以及停机（包括事故停机）过程中甚至在停机以后的，·段时间内，需要进行连续供电的负荷称为不停电负荷，简称○1#类负荷。
3.0.6在发生全厂停电或在单机组失去厂用电时，为广保证机炉的安全停运，过后能很快地重新起动，或者为「防止危及人身妥全等原因，需要在停电时继续进行供电的项荷，称为事故保安负荷。按保安负荷对供电电源的要求不司，可以分为：者蔬保要负荷，简称类货御，
交流保安负荷，简称“○Ⅲ”类负荷3.0.7常用厂用负荷特性可参照附录B（提示的附录）。3.0.8
与发电厂生产无关的负荷不应接人厂用电系统。行政办公楼：值班人员宿舍等少量厂前区负荷通过专用低压厂用变压器，接人高压用电系统。
4厂用电接线
4.1厂用电电压
4.1.1发电厂可采用3kV， 6kV、10kV 作为高压厂用电的电压。容量为600MW及以下的机组，发电机电压为10.5kV时，可采用3kV（或10kV）；发电机电压为6.3kV时，可采用6kV；容量为 125MW ～300MW 级的机组，米用 6kV： 容量为600MW及以上的机组，可根据工程具体条件采用6kV1级或3kV，10kV2级高压厂用电压>
4.1.2容量为200MW及以上的机组，主」房内的低压用电系统应采用动力与照明分开供电的方式，动力网络的电压任采用380V.
4.2厂用电系统中性点的接地方式4.2.1当高压厂用电系统的接地电容电流小于或等于号=7A2
时，其中性点宜采用高电阻接地方式，也可采用不接地方式；当接地电容电流大于7A时，其中性点宜采用低电阻接地方式，也可采用不接地方式。
中性点接地设备的选择计方法可参照附录（提示的际录)。
4.2.2主厂房内的低压厂用电系统宜来用三相三线制，中性点经高电阻接地的方式，也可采用动力与照明共用的相四线制中性线直接接地的方式
4.3厂用母线的接线方式此内容来自标准下载网
4.3.1高压厂用母线应采用单母线接线。锅炉容量为400t/h以下时，每台锅炉可出1段母线供电；锅炉容量为400t/h及以5
上时，每台锅炉每-级高压厂用电压应不少于2毁，并将双套辅机的电动机分接在两段母线上，2段母线可由1台变压器供电。对脱硫负做可根据上艺流程及工程具体情况接人工作段净线、公用没母线或设专用的脱梳段母线。低压厂用母线也应采用单母线接线。锅炉容量为220t/h级，在母线上接有机炉的I类负荷时，宜按炉或机对应分段；锅炉容量为400t/h~-670t/h级时，每舍锅炉可由2段母线供电，并将双套辅机的电动机分接在2段母线上，两段母线可由1台变压器供电；锅炉容量为10001/h级及以上时，每台锅炉应设置2段及以母线。
4.3.2容量为200MW及以上的机组，如公用负荷较多、容量较大、求用组合供电方式合理时，可设立高！压公用母线段，但应保证重要公用负荷的供中可靠性。4.3.3独立供电的主厂房照明母线应采用单母线接线。容量为200MW及以上的机组，每个单元机组可设1台照明变压器，当设有检修变压器时可从检修变压器取得备用电源，也可采用2台机组互为备用的方式。照明母线的电源进线上宜装设分级补偿的有载白动调压器，使照明母线的电压自动调整在380/220V的0--5%以内
4.4厂用工作电源
4.4.1高压厂用工作电源可采用下列引接方式：（1）当有发电机电压母线时，由各段母线引接，供给接在该段母线的机组的广用负荷。
（2）当发电机与主变压器为单元连接时，由主变压器低压侧引接，供给该机组的厂用负荷：4.4.2容量为125MW及以下机组，在厂用分支线上宜装设断路器。当无所需开断短路电流的断路器时，可采用能够满足动稳定要求的断路器，但应采取相应的措施，使该断路器仅在其允询的开断短路电流范围内切除短路故障：也可粱用能满处动稳定要6
求的隔离开关或莲接片等：
当厂用分支线采用分相封闭母线时，在该分支线上不应装设断路器和隔离开关，但施有可拆连接片，4.4.3高压厂用电抗器宜装设在断路器之后，但断路器的分断能力和动热稳定性，可按电抗器后面短路条件进行验算。在布置上合理时，也叫将电抗器装设在断略器之前，4.4.4按炉分段的低压厂用母线，其工作变压器应由对应的高压广用母线段供电。
4.4.5200MW、300MW机组的高压厂用上作电源宜采用1台分裂变压器，600MW机组的高压！用工作电源可米用一台网台变压器。
4.5厂用备用、起动/备用电源
4.5.1接有工类负荷的高压和低压明（暗）备用动力中心的厂用母线应设置备用电源。驾备用电源采用明（专用）备用方式时，环扇装设备电源口动投人装置：当备用中源米用暗（互为）备用方式时，暗（丘为）备用的联络断路器宜用手动切换
接有Ⅱ类负荷的高压和低压明（暗）备用动力中心的广用母线，励设暨手动划换的备用电源。只有类负荷的！用母线，可不设置备用电源。4.5.2全厂应设置可靠的高压厂用备用或起动/备用电源。1125MW及以下机组的高压厂用备用变压器（或电抗器）主要作为事故备用电源，兼作机炉检修、起动或停用时的电源。2200MW及以上机组的高压厂用起动/备用变压器，主要作为机组起动或停机的电源，兼作用备用电源4.5.3高压厂用备用（起动/备用）变压器（电抗器）的设置条件如下：
1容虽为100MW及以下的机组，高压厂用工作变压器电抗器）的数量在6台（组）及以上时，可设置第一台（组7
高压广备用变压器（电抗器）
容量为100MW-125MW的机组采用单元制时，高压厂用工作变压器的数量在5台及以上，可增没第二高压广用备用变压器。
2容量为200MW～300MW 的机组，每两台机组可设 1 台【组高压广用起劲备用变压器
3容量为600MW的机组，当发电机出口不装设断路器或负荷并关时，每两台机组设1台或2台高压广用越动备用变任器，且在配置2台时应考虑1台高！用起动/备用变压器检修的，不影响一一台机组的起停：当发电机出口装有断璐器或顶荷开关时，4台及以下机组可设置1台高压广用起动/备用变压器，其容量可为1台高压广用作变压器的60%～100%。全厂有同容量5台及以上机组时，可再设置1台不接线的高压广用工作变压器作为备品。
当公用侦荷用两台是有部分至为备用功能的高厂用起动，备比变压器供电时，每台高压厂用起动备用变压器高侧应装设1台断路器：公用负荷出两机组配置的2台高压厂广用起动/备用变压器供电：并出高压广用丁作变压器作为其备用电源或公用负荷由高压厂用工作变压器供电时，2台商压厂用起动/备用变压器高压婉可共用1台断路器。1台‘高压广用起动/备用变压器高压卿断踏路器应由1回（个）线路（电源）供电：2台及以上“高压厂用起动备用变压器高压侧断路器”应由2回（个）线路（电源）供电。4.5.4当低压用备用电源采用明（专用）备用变压器时，容量为125MW及以下的机组，低压厂用工作变压器的数量在8台及以上时，可增设第台低压厂用备用变压器：容量为200MW的机组，每2金机组可合用1台低压广用备用变压器：容量为300MW及以上的机组，舞台机组宜设1台低压厂用备用变压器。
当低压厂广用变压器采用两台变压器互为（暗）备用时，互为8
备用的负荷应分别由两台变压器供电，两台变压器之间不宜装设自动投入装置。远离主厂房的Ⅱ类负荷，宜采用邻近的两台变压器互为备用的方式。左为备用的低压厂用变压器不应再设专用的备用变压器。
4.5.5高压厂用备用或起动/备用电源，可采用下列可接方式：1当无发电机电压母线时，由高压母线中电源可靠的最低一级电压母线或出联络变压器的第三（低压）绕组引接，并应保证在全厂停电的情况下，能从外部电力系统取得足够的电源（包括三绕组变压器的中压侧从高压侧取得电源）。2当有发电机电压母线时，由该母线接1个备用电源。3当技术经济合理时，可由外部电网引接专用线路供给。4全厂需要2个及以上高压厂用备用或起动/备用电源时，应引自两个相对独立的电源。
5从220kV及以上中心点直接接地的电力系统中接的高压厂用备用或起动/备用变压器，其中性点的接地线上不应装设隔离开关。
4.5.6低压厂用备用变压器不宜与需要由其自动投人的低压厂用工作变压器接在同一高压母线段上4.5.7厂用变压器接线纽别的选择，应使厂用工作电源与备用电源之间的相位一致，以便厂用电源的切换可来用并联切换的方式。低压广用变压器宜采用“Dyn”的接线。4.5.8全！只有1个高压或低压厂广用备用或起动/备用电源时，与各厂用母线段的连接方式如下：1宜采用分组支接的方式，每组支接的母线段可为2～4段。
2在备用或起动/备用变压器的低压侧总出口处宜装设隔离电器。
4.6交流保安电源和不停电电源
容量为200MW及以上的机组，应设置交流保安电源，9
