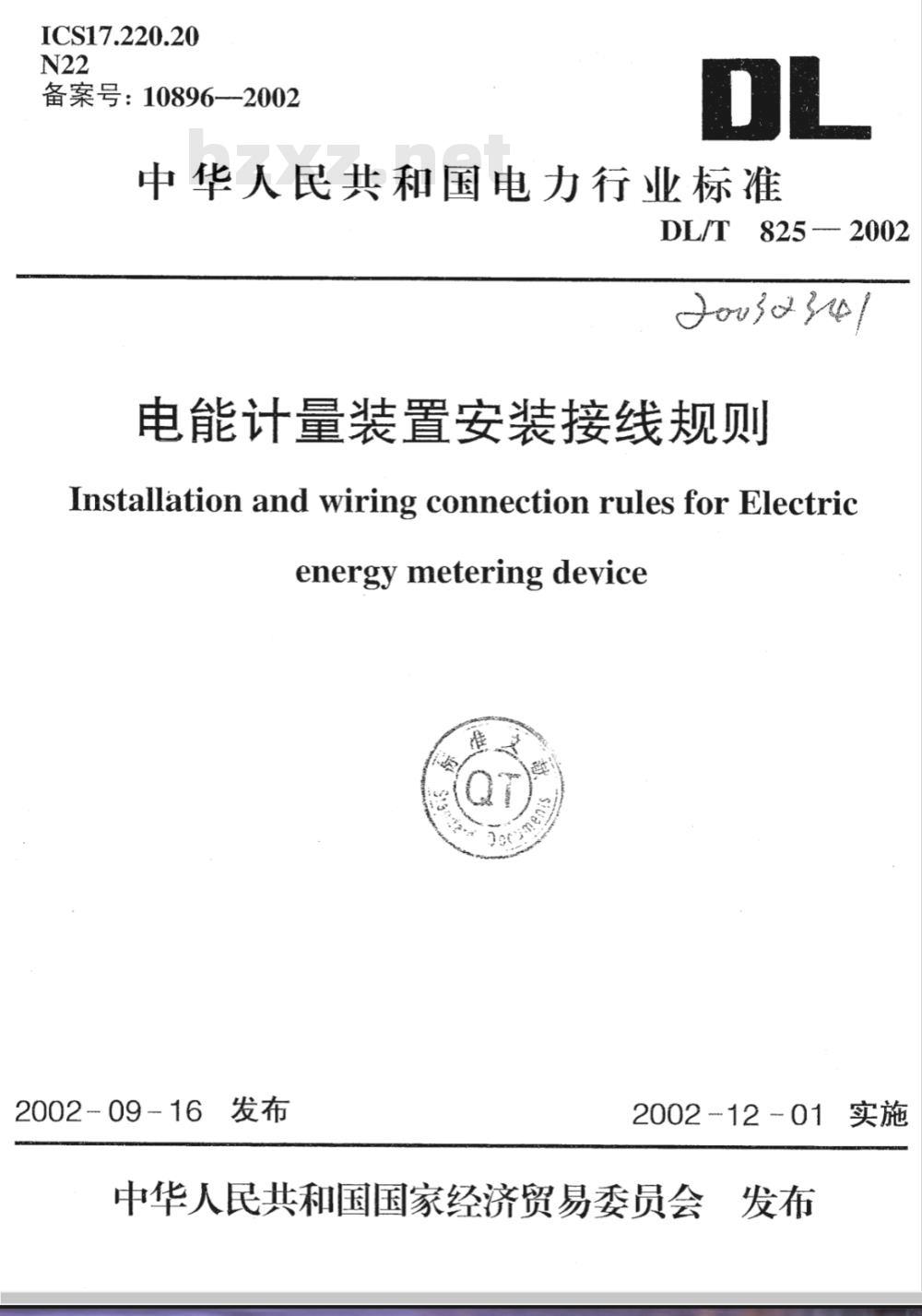

【电力行业标准(DL)】 电能计量装置安装接线规则

ICS17.220.20
备案号：10896—2002
中华人民共和国电力行业标准此内容来自标准下载网
DL/T825- 2002
电能计量装置安装接线规则
Installation and wiring connection rules for Electricenergymetering device
2002-09-16发布
2002-12-01实施
中华人民共和国国家经济贸易委员会发布

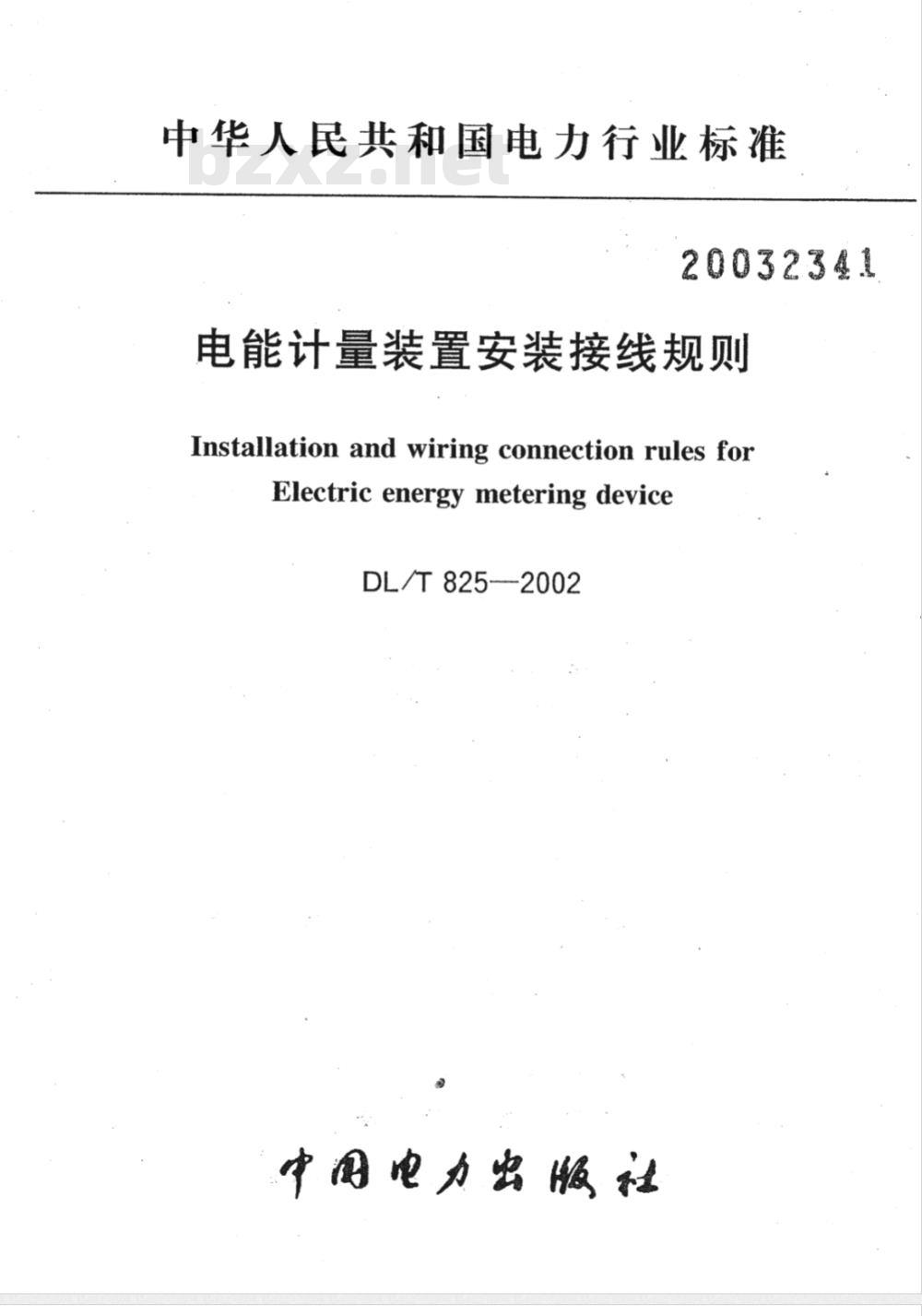

中华人民共和国电力行业标准
20032341
电能计量装置安装接线规则
Installation and wiring connection rules forElectric energy metering deviceDL/T825—2002
中国电力出服社

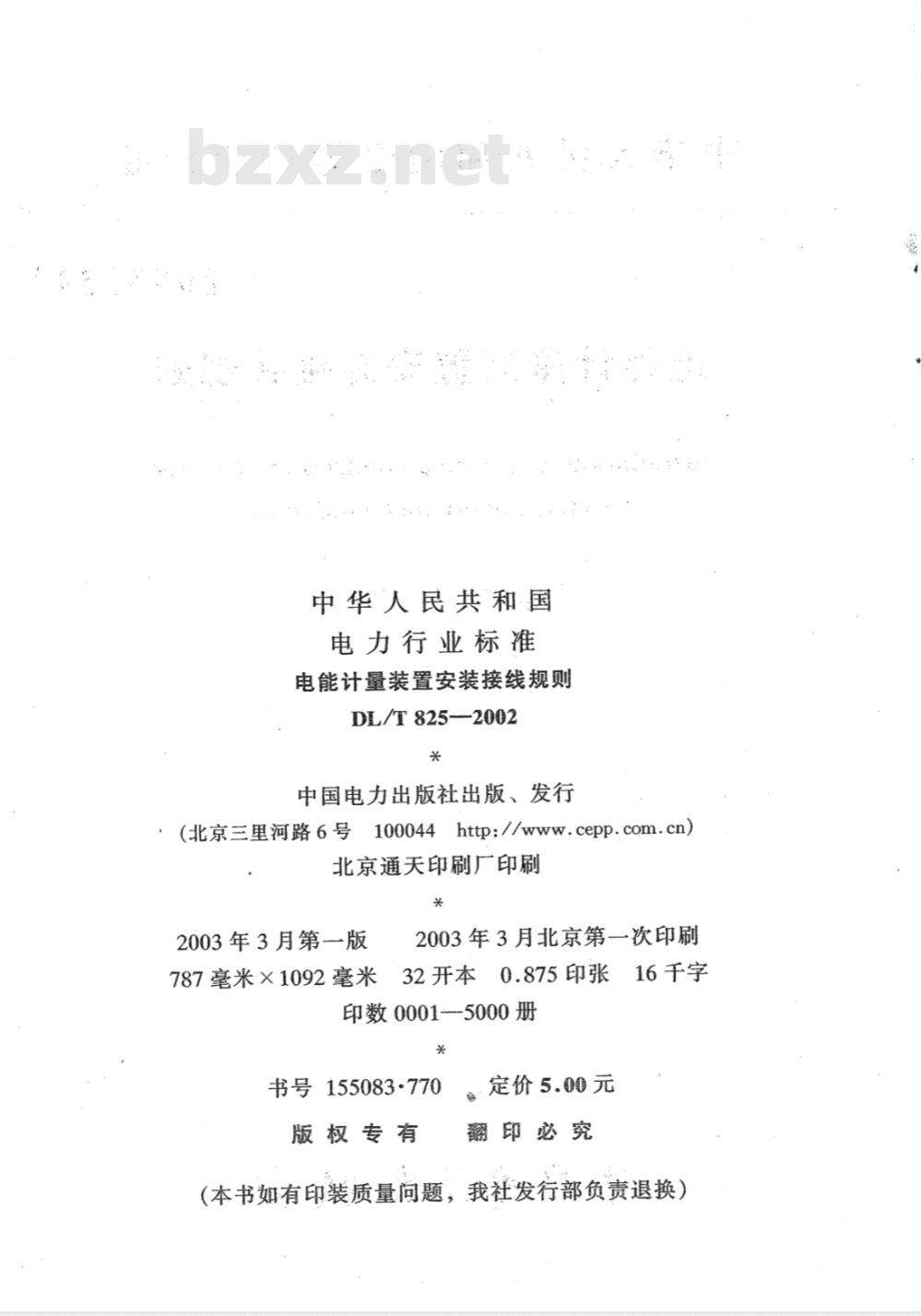

中华人民共和国
电力行业标准
电能计量装置安装接线规则
DL/T825—2002
中国电力出版社出版、发行
（北京三里河路6号
100044http://www.cepp.com.cn)北京通天印刷厂印刷
2003年3月第一版
2003年3月北京第一次印刷
太0.875印张16于字
787毫米×1092毫米
32开本
印数0001--5000册
书号155083·770
版权专有
.定价5.00元
翻印必究

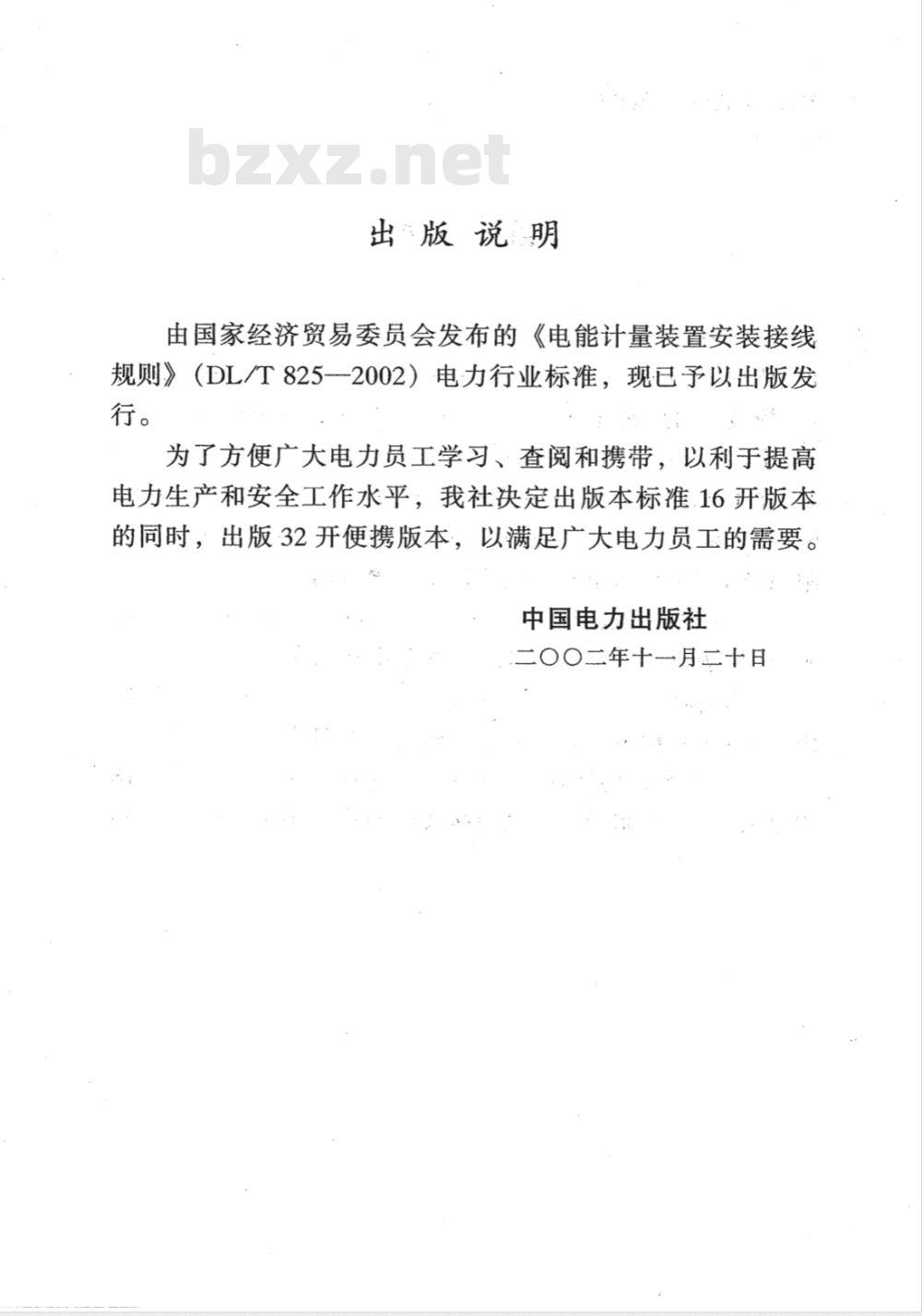

（本书如有印装质量问题，我社发行部负责退换）出版说明
由国家经济贸易委员会发布的《电能计量装置安装接线规则》（DL/T8252002）电力行业标准，现已予以出版发行。
为了方便广大电力员工学习、查阅和携带，以利于提高电力生产和安全工作水平：我社决定出版本标准.16开版本的同时，出版32开便携版本，以满足广大电力员工的需要。中国电力出版社
二00二年十一月二十日

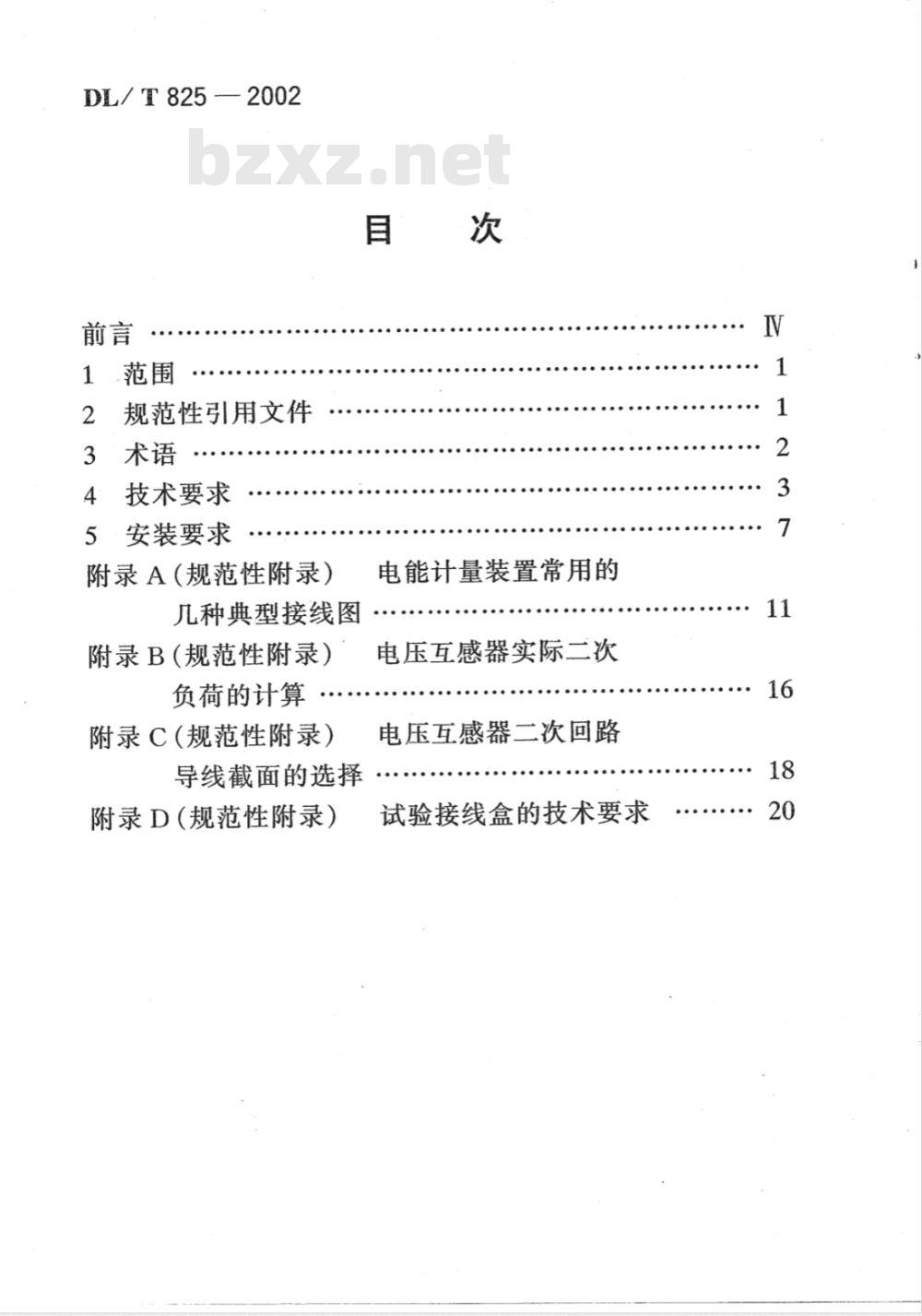

DL/ T 825 —2002
规范性引用文件
技术要求
安装要求
附录A（规范性附录）
电能计量装置常用的
几种典型接线图
附录B(规范性附录)
负荷的计算
附录C（规范性附录)
导线截面的选择
附录D(规范性附录)
电压互感器实际二次
电压互感器二次回路
试验接线盒的技术要求
DL/T825-2002
为了保障电能计量装置的准确安全可靠，本标准参照国家有关标准和电力行业标准，结合电力系统发供电整体管理的特点而制定。
本标准还考虑计量接线与准确度的关系，除标准中提出线径的计算外，还在附录中比较详细地介绍了电压互感器二次回路导线截面的计算。
本标准的附录A、附录B、附录C、附录D均为规范性附录。
本标准由原电力工业部安全司提出。本标准由电力行业电测量标准化技术委员会归口。本标准起草单位：国家电力公司发输电运营部。本标准主要起草人：朱淑琴　陈　俪陈伟严序良
崔向东
侯绍绪
黄寿海
DL/ T 825 - 2002
电能计量装置安装接线规则
本标准规定了电力系统中计费用和非计费用交流电能计量装置的接线方式及安装规定。本标准适用于各种电压等级的交流电能计量装置。电能计量装置中弱电输出部分由于尚无统一规范，故暂不包括在内。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB 156
标准电压
GB1404
酚醛模塑料
GB/T 2681
GB/T16934:
GB 16935.1
DL/T 448
:DL/T5137
电工成套装置中的导线颜色
电能计量柜
低压系统内设备的绝缘配合·第一部分原理、要求和试验
电能计量装置技术管理规程
电测量及电能计量装置设计技术规范DL/T 8252002
3术语
下列术语和定义适用于本标准：3.1电能计量装置electric energy metering device为计量电能所必须的计量器具和辅助设备的总体（包括电能表和电压、电流互感器及其二次回路等）。3.2试验接线盒testterminalblock用以进行电能表现场试验及换表时，不致影响计量单元各电气设备正常工作的专用部件。3.3
中性点非有效接地系统
grounded system
ineffective neutral-point
中性点不接地、经高值阻抗接地、谐振接地的系统。本系统也称小电流接地系统。
3.4中性点有效接地系统
effective neutral-pointgroundedsystem
中性点直接接地系统或经一低值阻抗接地的系统。本系统也称为大电流接地系统。
3.5谐振接地系统’resonant grounded system中性点经消弧线圈接地的系统。3.6
低压电力系统（简称低压）
network
low volitage distribution
一般低压指小于1kV的电压，但本标准中专指220／380V电力系统。
高压电力系统(简称高压）
high voltage power sys-
本标准中指大于1kV的电力系统。电压等级见GB156。2
3:8、分相接法：:splitphaseconnectionDL/T825—2002
各相电流互感器分别单独与电能表对应相的电流线路连接。
3.9完全星型接法：starconnection三相四线电路各相电流互感器的二次回路，按形方式连接。
3.10不完全星型接法incomplete.starconnection三相三线电路两相：（-般为U、W相）电流互感器的二次回路，按V形方式连接。
4技术要求
4.1接线方式
4.1.1低压计量
4.1:1.1：低压供电方式为单相三线者应安装单相有功电能表。
4.1.1.2低压供电方式为三相者应安装三相四线有功电能表，有考核功率因数要求者，应加装三相无功电能表。特殊情况亦可安装三只感应式无止逆单相有功电能表。4.1.2高压计量
4:1.2.1中性点非有效接地系统二般采用三相三线有功无功电能表，但经消弧线圈等接地的计费用户且年平均中性点电流（至少每季测试一次）大于0.1%In（额定电流）时，也应采用三相四线有功、无功电能表。4.1.2.2
电能表。
中性点有效接地系统应采用三相四线有功、无功电能计量装置常用的几种典型接线图见附录A。电3
DL/T8252002
能表的实际配置按不同计量方式确定：“有功电能表·无功电能表根据需要可换接为多费率电能表、多功能电能表。4.2二次回路
4.2.1所有计费用电流互感器的二次接线应采用分相接线方式。非计费用电流互感器可以采用星形（或不完全星形）接线方式（简称：简化接线方式）。电压电流回路U、：V、W各相导线应分别采用4.2.21
黄、：绿、红色线，中性线应采用黑色线或采用专用编号电缆。导线颜色见GB/T2681。
4.2.3电压、电流回路导线均应加装与图纸相符的端子编号，导线排列顺序应按正相序（即黄、绿、红色线为自左向右或自上向下）排列。
4.2.4导线应采用单股绝缘铜质线；电压、电流互感器从输出端子直接接至试验接线盒，中间不得有任何辅助接点、接头或其他连接端子。35kV及以上电压互感器可经端子箱接至试验接线盒。导线留有足够长的裕度。110kV及以上电压互感器回路中必须加装快速熔断器。4：2.5经电流互感器接人的低压兰相四线电能表，其电压引入线应单独接入，不得与电流线共用，电压引入线的另一端应接在电流互感器一次电源侧：并在电源侧母线上另行引出，禁止在母线连接螺丝处引出。电压引入线与电流互感器一次电源应同时切合。
4.2.6电流互感器三次回路导线截面A.应按式（1)进行选择，但不得小于4mm2
A=pL10°/RL（mm2）
式中：
DL/T 825 2002
o—铜导线的电阻率，此处β=1.8×10-8α·m；L一一二次回路导线单根长度，m;RL—二次回路导线电阻，Ω。
Rl.值按式（2）进行计算：
RL SaN - Iis(KingZm + Rt)
KixI2N
式中：
二次回路导线接线系数，分相接法为2，不完全星形接法为/3，星形接法为1；串联线圈总阻抗接线系数，不完全星形接法时如存在V相串联线圈（例：接人90°跨相无功电能表）则为/3，其余均为1；：电流互感器二次额定负荷，VA：电流互感器二次额定电流，A，一般为5A：计算相二次接入电能表电流线圈总阻抗，2；-二次回路接头接触电阻，α，一般取0.05Q～0.12，此处取0.12
根据以上设定值，对分相接法的二次回路导线截面可按式（3）计算：
A ≥0.9L/(S2N - 25Zm - 2.5)(mm2)4.2.7
电压互感器实际二次负荷在不同接线方式下，有不，同的计算方法，参见附录B。
电压互感器二次回路导线截面应根据导线压降不超过允许值进行选择，但其最小截面不得小于2.5mm2。I5
