【化工行业标准(HG)】 管段表及管道特性表

管段表及管道特性表

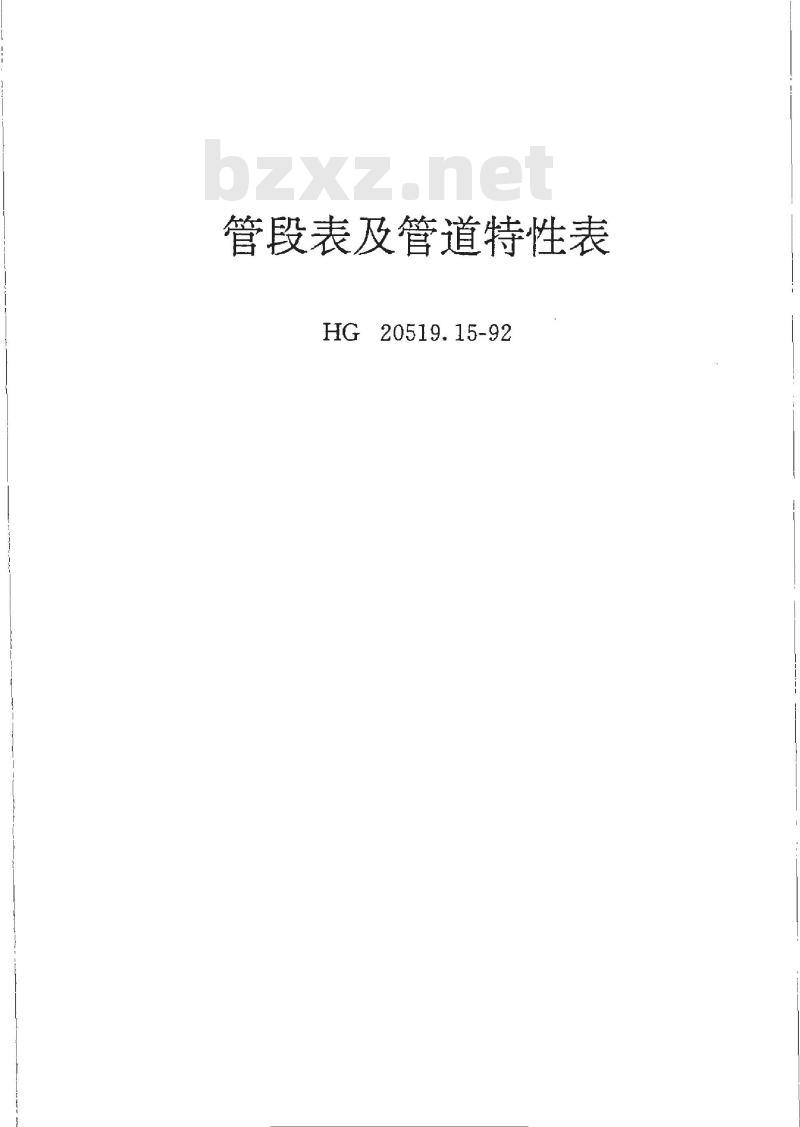

HG 20519.15-92
管段表及管道特性表
HG20519.15-92

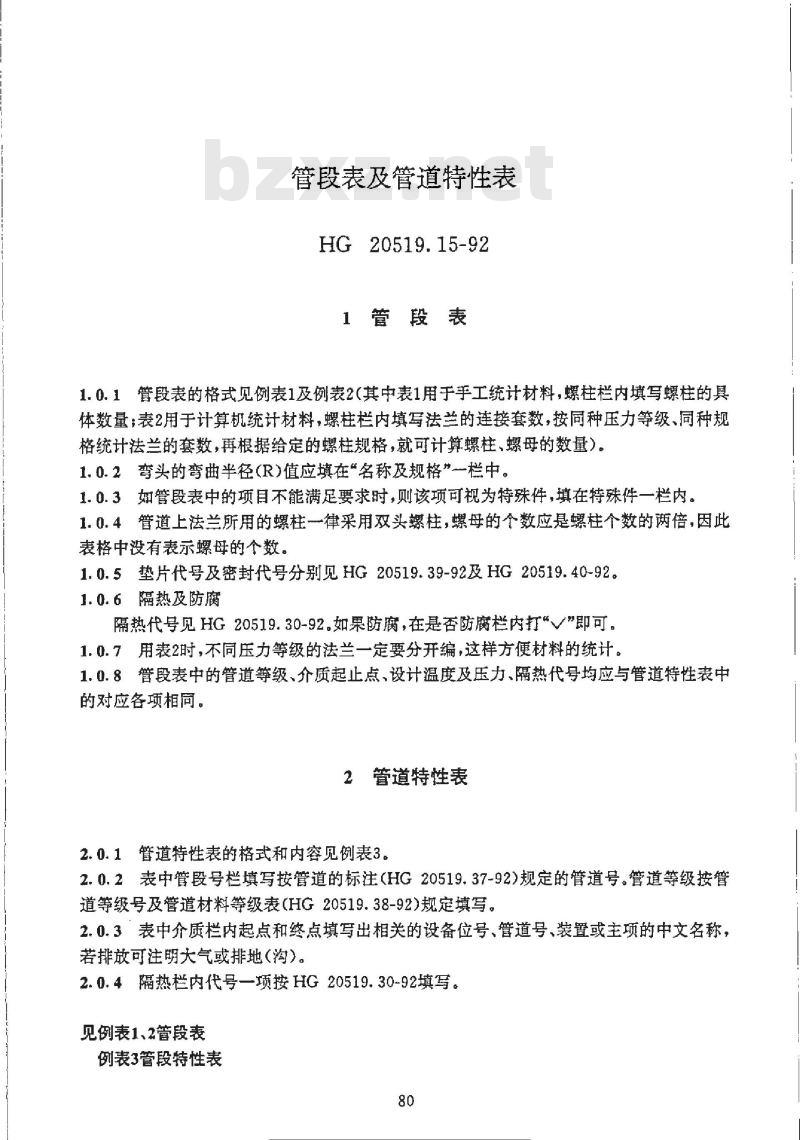

1管段表
1.0.1管段表的格式见例表1及例表2（其中表1用于手工统计材料，螺柱栏内填写螺柱的具体数量；表2用于计算机统计材料，螺柱栏内填写法兰的连接套数，按同种压力等级、同种规格统计法兰的套数，再根据给定的螺柱规格，就可计算螺柱、螺母的数量）。1.0.2弯头的弯曲半径（R)值应填在“名称及规格”一栏中。1.0.3如管段表中的项目不能满足要求时，则该项可视为特殊件，填在特殊件一栏内。1.0.4管道上法兰所用的螺柱一律采用双头螺柱，螺母的个数应是螺柱个数的两倍，因此表格中没有表示螺母的个数。
1.0.5垫片代号及密封代号分别见HG20519.39-92及HG20519.40-92。1.0.6隔热及防腐
隔热代号见HG20519.30-92。如果防腐，在是否防腐栏内打V”即可。1.0.7用表2时，不同压力等级的法兰一定要分开编，这样方便材料的统计。1.0.8管段表中的管道等级、介质起止点、设计温度及压力、隔热代号均应与管道特性表中的对应各项相同。
2管道特性表
2.0.1管道特性表的格式和内容见例表3。2.0.2表中管段号栏填写按管道的标注（HG20519.37-92）规定的管道号。管道等级按管道等级号及管道材料等级表（HG20519.38-92)规定填写。2.0.3表中介质栏内起点和终点填写出相关的设备位号、管道号、装置或主项的中文名称，若排放可注明大气或排地（沟）。2.0.4隔热栏内代号一项按HG20519.30-92填写。见例表1、2管段表

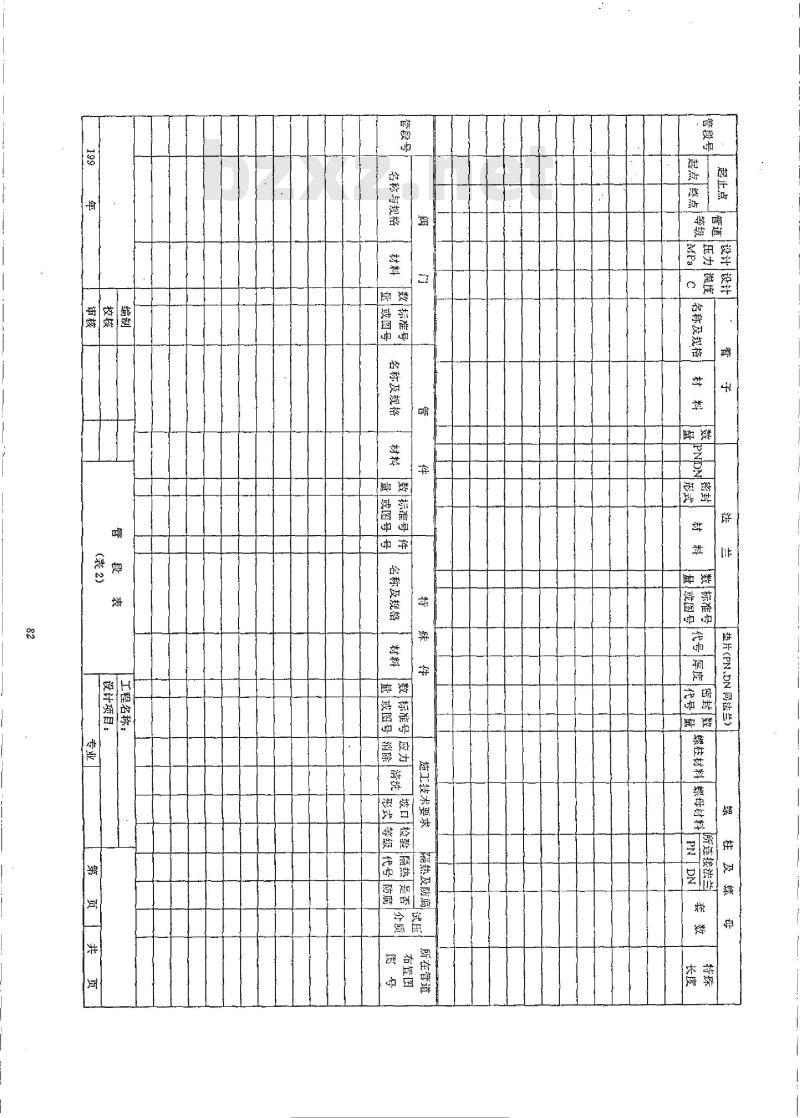

例表3管段特性表
起止点
压力温度
管段号
起点|终点等级
管段号
名称与规格！
名称及规格
[数标准号
最 或国号名称及规格
【垫片《FN、DN同法兰）
[代号原度密封
数标准号
整或图号
原柱螺柱螺母母下载标准就来标准下载网
隔热及防腐
施工技术要求
坡口 检验隔热是香

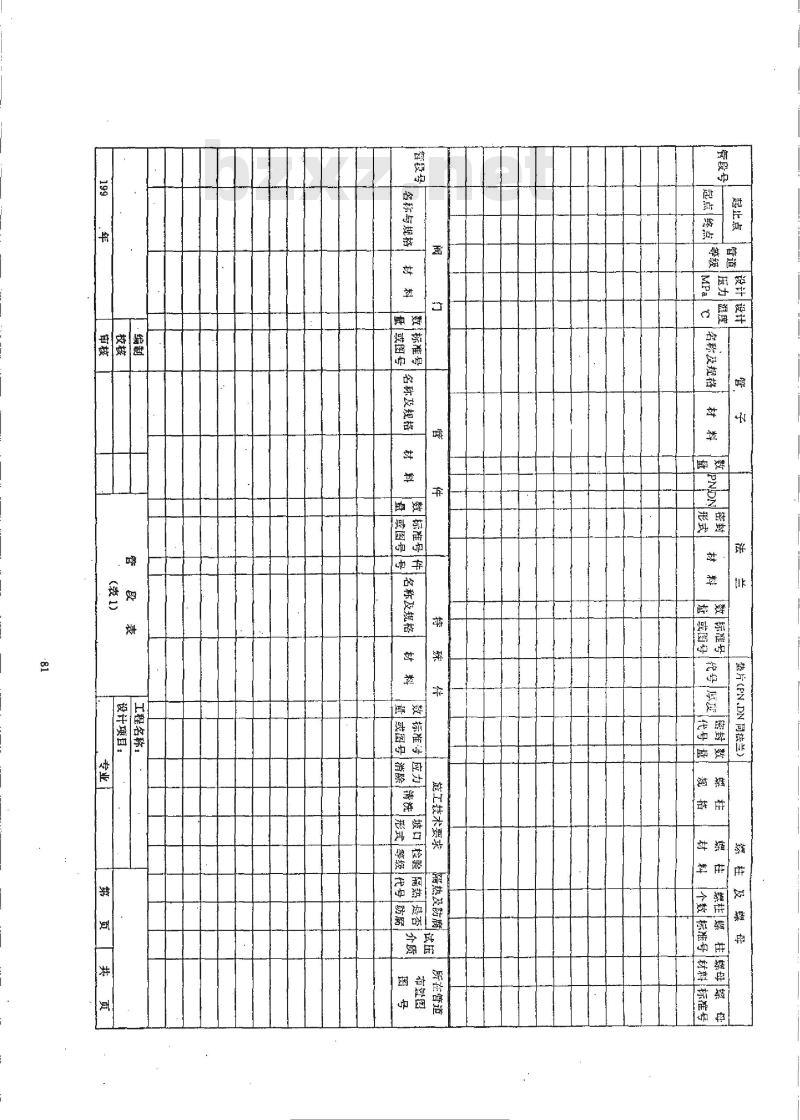

（表1）
工程名称．
设计项目：
所管道
是止产借|择势
压力温度
管段号
起点终点等级
名称及规格
管段号厂
名称与规格
标准号
或图号
名称及规格
数标准号」
[或国号
垫片《PN.DN同法兰）》
标准号
或图号
名称及规格
隔热及防腐
施工技术要求
数标准号应力
坡口检验隔热是否
东清洗形式等级
或图号消除
【代号
所在管道
布置图
【外径×壁厚
管段号
管道等级
工作参数
设计参数
温度表压温度表压
【代号】
C /(MPa)l ℃

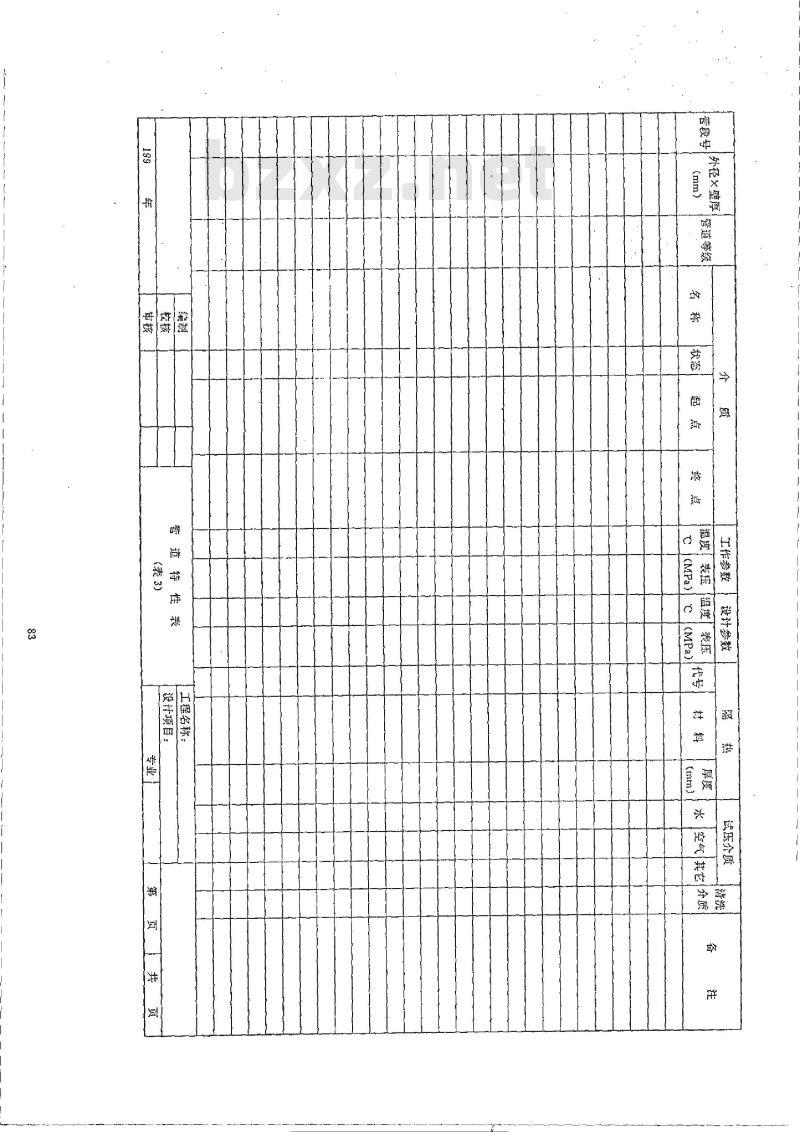

（表3）
I(MPa)
工程名称
设计项目
试压介质
【水空气|其它介质
