HG 20519.14-92
管道轴测图索引和管段表索引
HG20519.14-92

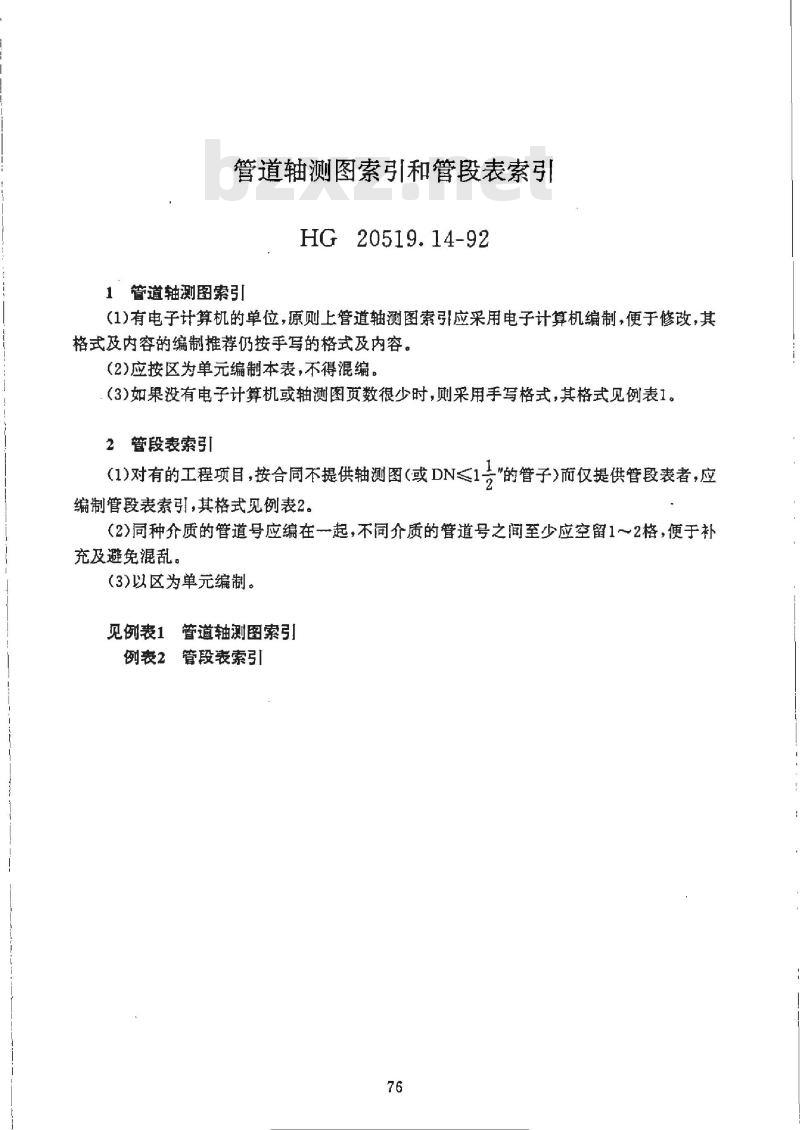

1管道轴测图索引
（1）有电子计算机的单位，原则上管道轴测图索引应采用电子计算机编制，便于修改，其格式及内容的编制推荐仍按手写的格式及内容。（2)应按区为单元编制本表，不得混编。（3）如果没有电子计算机或轴测图页数很少时，则采用手写格式，其格式见例表1。2管段表索引
（1)对有的工程项目，按合同不提供轴测图（或DN≤1-编制管段表索引，其格式见例表2。专\的管子)而仅提供管段表者，应（2同种介质的管道号应编在一起，不同介质的管道号之间至少应空留1一2格，便于补充及避免混乱。
(3)以区为单元编制。
见例表1
管道轴测图索引
例表2 管段表索引
管道号
轴测图尾号
工程名称：
设计项目：
管道号
轴测图尾号
199年

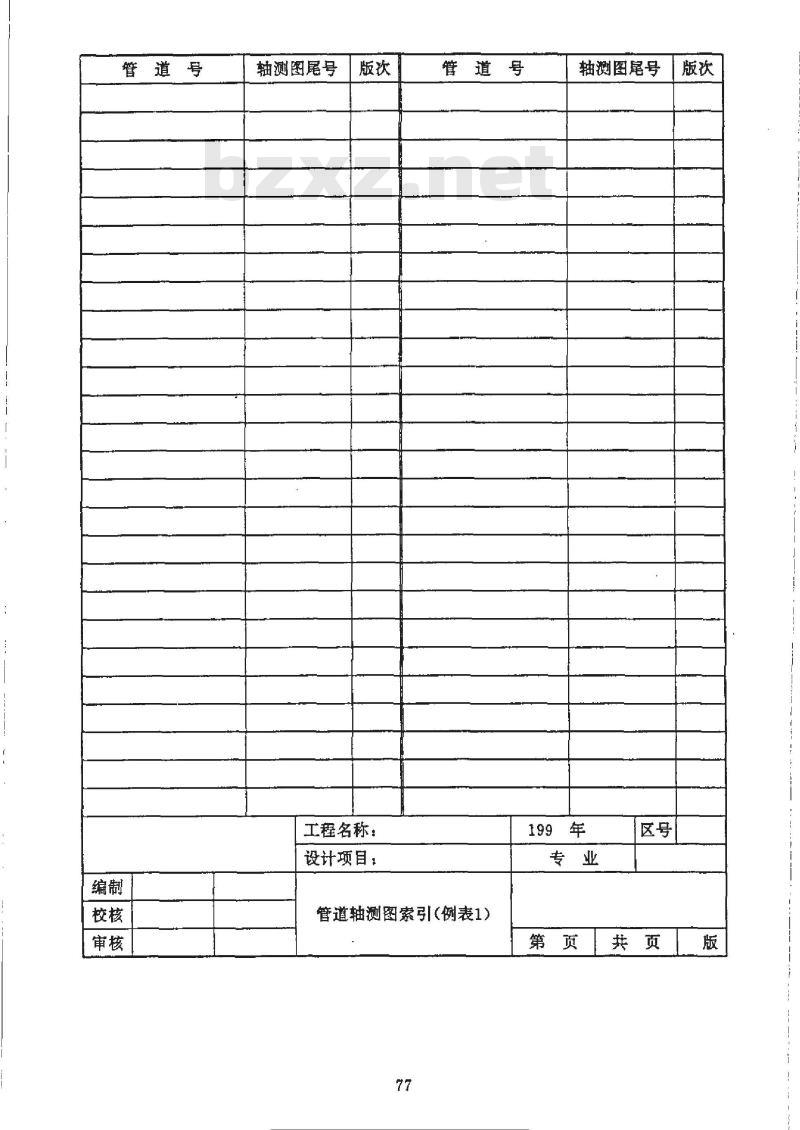

管道轴测图索引（例表1）
第页共页版
管道号
页次版次！
管道号
工程名称：
设计项目：
页次版次

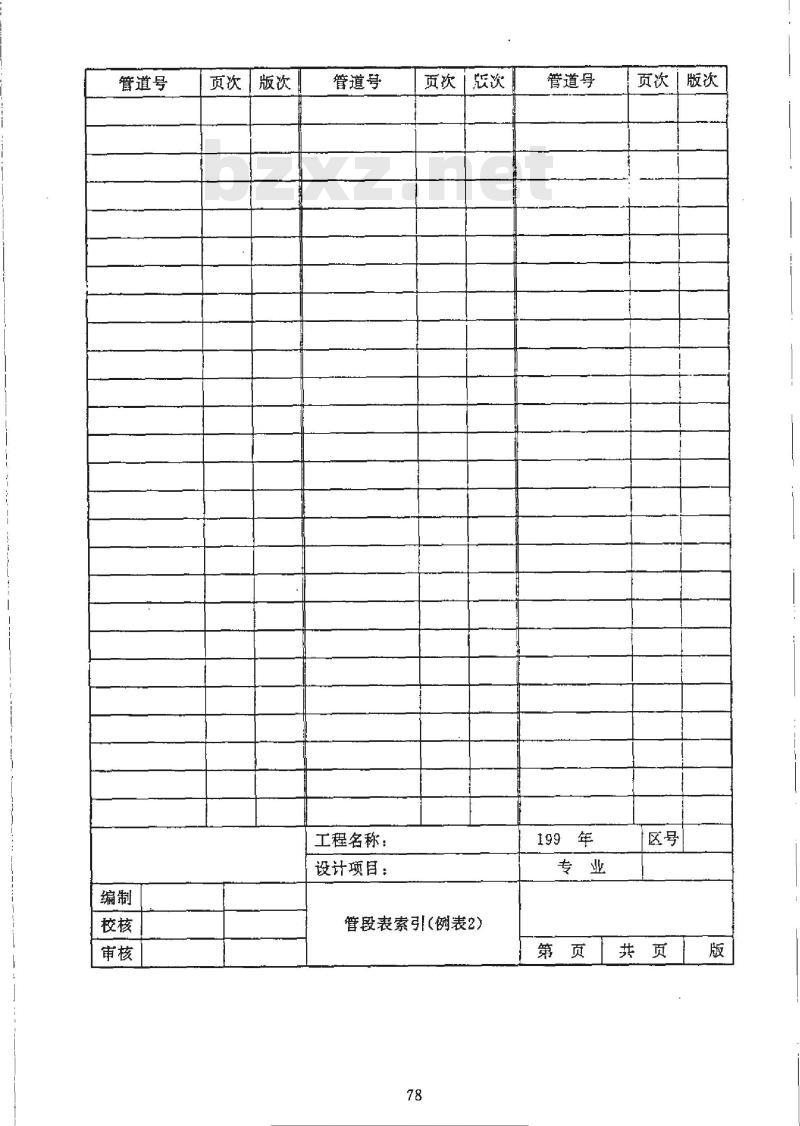

管段表索引（例表2）
管道号
199年
页次版次
第页共页版
