HG 20519.18-92
管架表
HG20519.18-92

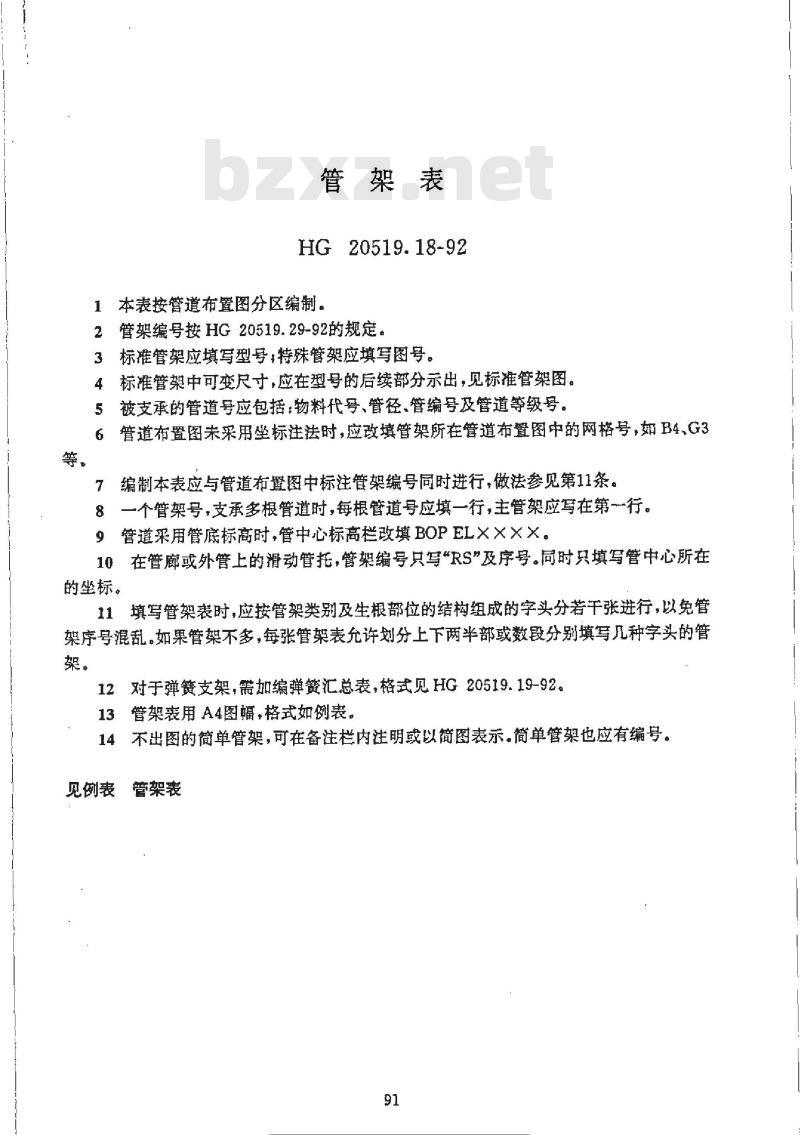

1本表按管道布置图分区编制。
2管架编号按HG20519.29-92的规定。3标准管架应填写型号，特殊管架应填写图号。4标准管架中可变尺寸，应在型号的后续部分示出，见标准管架图。被支承的管道号应包括：物料代号、管径、管编号及管道等级号。5
管道布置图未采用坐标注法时，应改填管架所在管道布置图中的网格号，B4、G3编制本表应与管道布置图中标注管架编号同时进行，做法参见第11条。8一个管架号，支承多根管道时，每根管道号应填一行，主管架应写在第-一行。9管遵采用管底标高时，管中心标高栏改填BOPELX×××。10在管廊或外管上的滑动管托，管架编号只写“RS”及序号。同时只填写管中心所在的坐标。
11填写管架表时，应按管架类别及生根部位的结构组成的字头分若干张进行，以免管架序号混乱。如果管架不多，每张管架表允许划分上下两半部或数段分别填写几种字头的管架。wwW.bzxz.Net

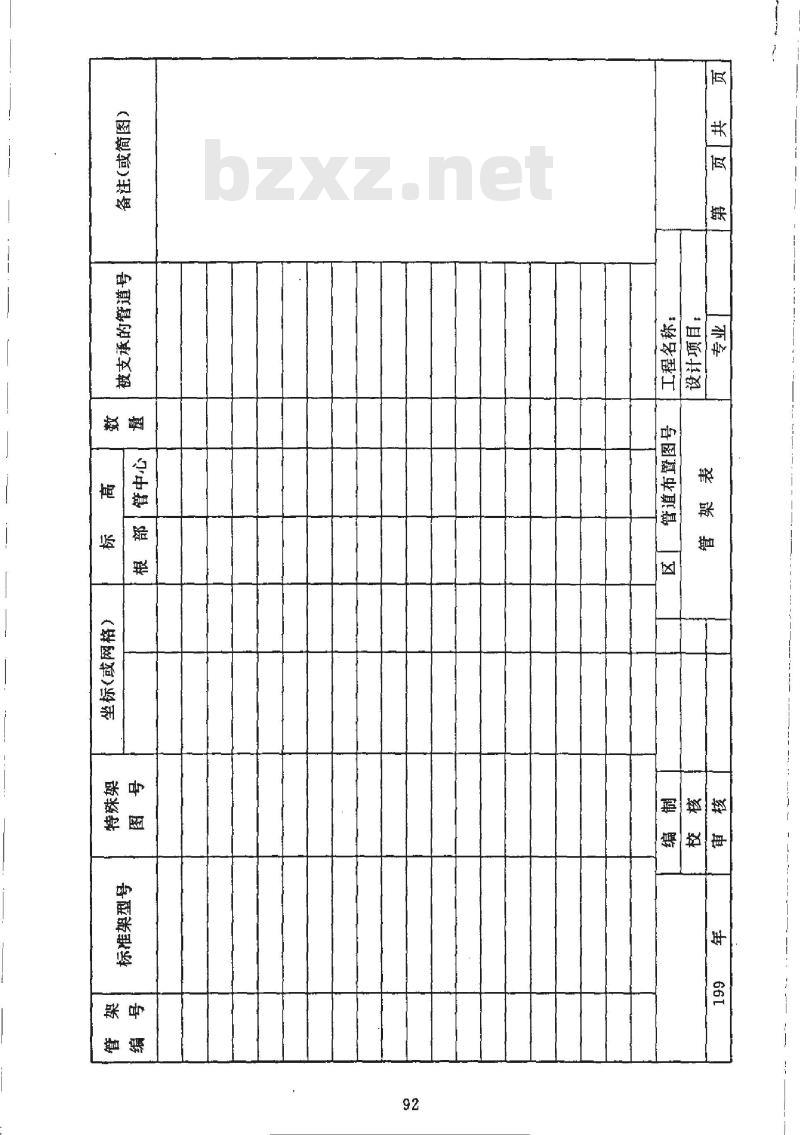

12对于弹簧支架，需加编弹簧汇总表，格式见HG20519.19-9213管架表用A4图幅，格式如例表。14不出图的简单管架，可在备注栏内注明或以简图表示。简单管架也应有编号。见例表管架表
架号國
一核核
