特殊管件图
HG 20519.20-92
特殊管件图
HG20519.20-92

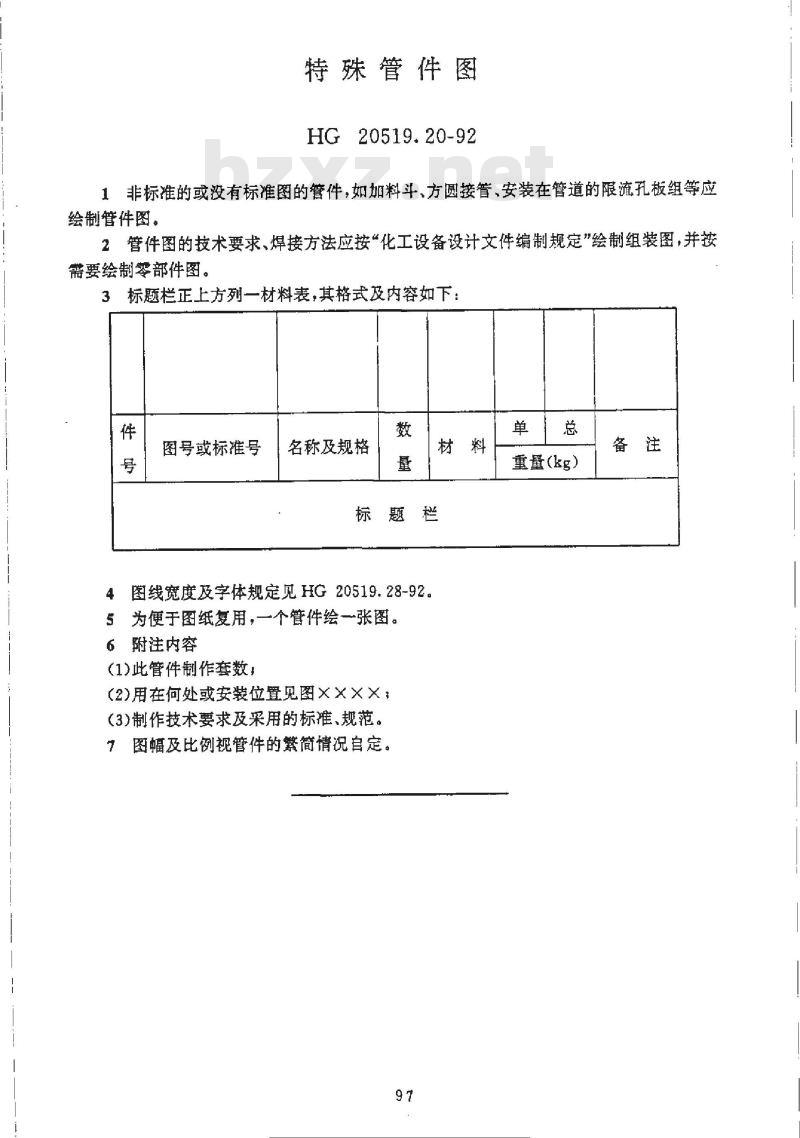

1非标准的或没有标准图的管件，如加料斗、方圆接管，安装在管道的限流孔板组等应绘制管件图：bzxZ.net
2管件图的技术要求、焊接方法应按“化工设备设计文件编制规定”绘制组装图，并按带要绘制零部件图。
3标题栏正上方列一材料表，其格式及内容如下：件
图号或标准号
名称及规格
标憨栏
4图线宽度及字体规定见HG20519.28-92。5为便于图纸复用，一个管件绘一张图。6附注内容
（1)此管件制作套数：
(2)用在何处或安装位置见图××××：(3)制作技术要求及采用的标准、规范。7图幅及比例视管件的繁简情况自定。97
重量（kg）
HG 20519.20-92
特殊管件图
HG20519.20-92
1非标准的或没有标准图的管件，如加料斗、方圆接管，安装在管道的限流孔板组等应绘制管件图：bzxZ.net
2管件图的技术要求、焊接方法应按“化工设备设计文件编制规定”绘制组装图，并按带要绘制零部件图。
3标题栏正上方列一材料表，其格式及内容如下：件
图号或标准号
名称及规格
标憨栏
4图线宽度及字体规定见HG20519.28-92。5为便于图纸复用，一个管件绘一张图。6附注内容
（1)此管件制作套数：
(2)用在何处或安装位置见图××××：(3)制作技术要求及采用的标准、规范。7图幅及比例视管件的繁简情况自定。97
重量（kg）
