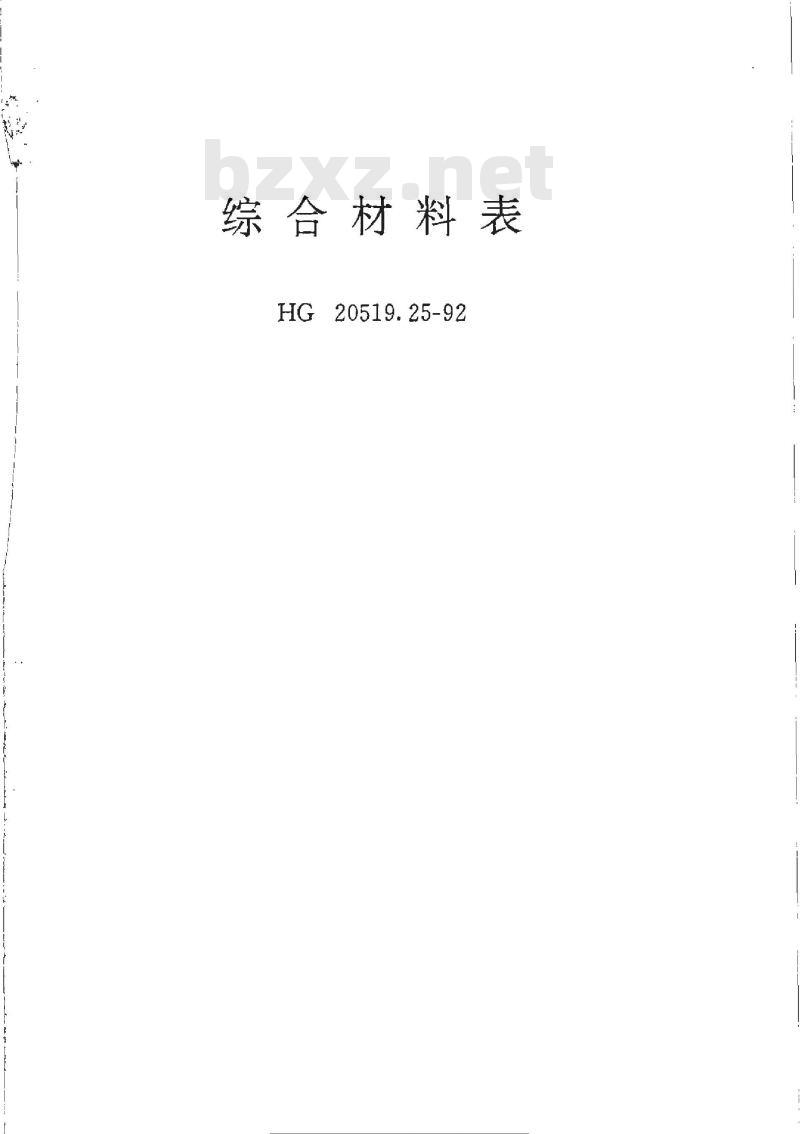

【化工行业标准(HG)】 综合材料表

综合材料表
HG 20519.25-92
综合材料表
HG 20519.25-92

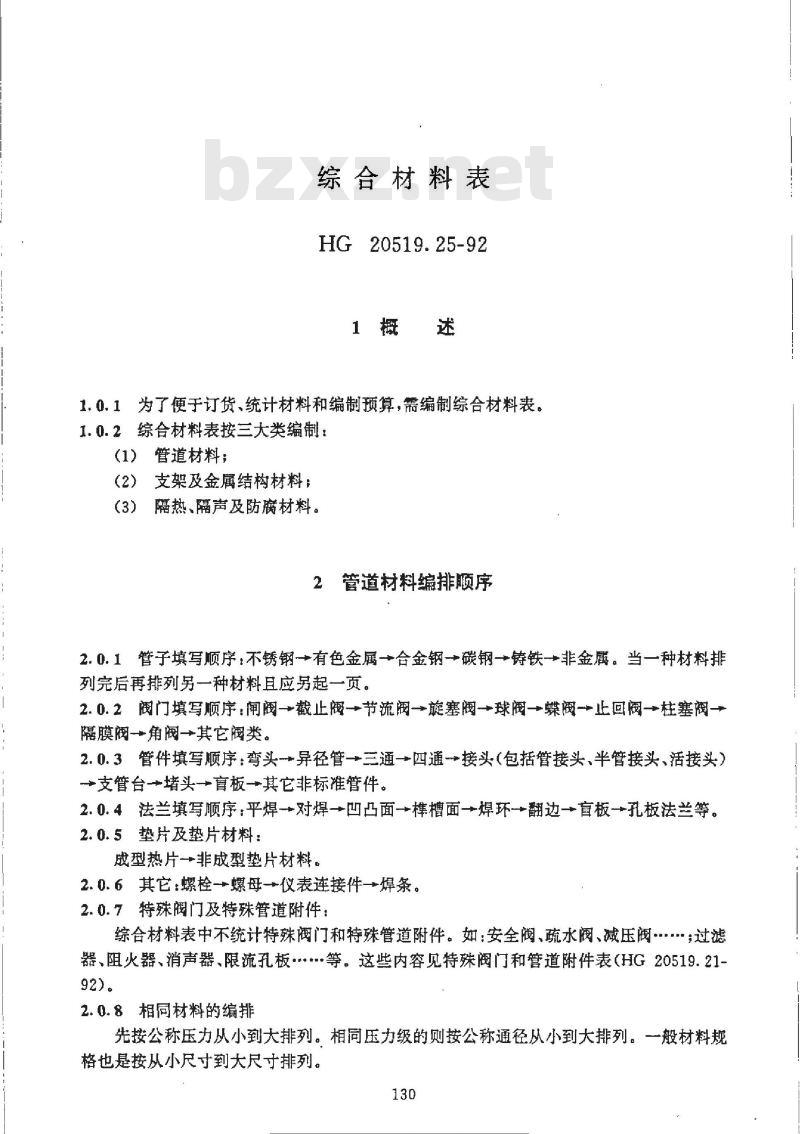

1概述
1.0.1、为了便于订货、统计材料和编制预算，需编制综合材料表。1.0.2综合材料表按三大类编制：（1）管道材料；
（2）支架及金属结构材料：
（3）隔热、隔声及防腐材料。
2管道材料编排顺序
2.0.1管子填写顺序：不锈钢一→有色金属→合金钢→碳钢→铸铁→非金属。当一种材料排列完后再排列另一种材料且应另起一页。2.0.2阀门填写顺序：闸阀→截止阀→节流阀→旋塞阀→球阀→蝶阀-→止回阀→柱塞阀→隔膜阀一→角阀→其它阀类。
2.0.3管件填写顺序：弯头一→异径管→三通→四通一→接头（包括管接头、半管接头、活接头）→支管台→堵头一→盲板→其它非标准管件。2.0.4法兰填写顺序：平焊→对焊→凹凸面→样槽面→焊环→翻边→盲板一→孔板法兰等。2.0.5垫片及垫片材料：
成型热片→非成型垫片材料，
2.0.6其它：螺栓→螺母→仪表连接件→焊条。2.0.7特殊阀门及特殊管道附件：综合材料表中不统计特殊阀门和特殊管道附件。如：安全阀、疏水阀、减压阀……·；过滤器、阻火器、消声器、限流孔板等。这些内容见特殊阀门和管道附件表（HG20519.2192)。
2.0.8相同材料的编排
先按公称压力从小到大排列。相同压力级的则按公称通径从小到大排列。一般材料规格也是按从小尺寸到大尺寸排列。130

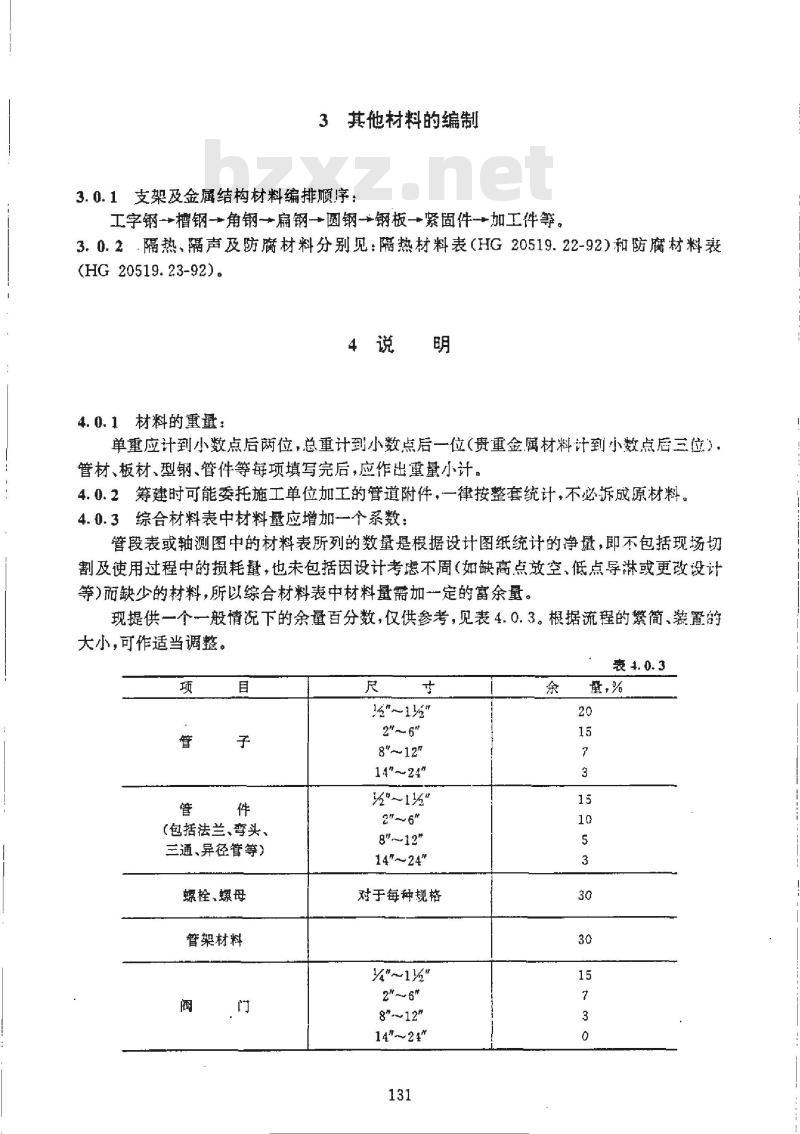

3其他材料的编制
3.0.1支架及金属结构材料编排顺序：工字钢—→槽钢—→角钢→扁钢→圆钢-→钢板→紧固件—加工件等。3.0.2.隔热、隔声及防腐材料分别见：热材料表（HG20519.22-92）和防腐材料表(HG 20519.23-92).
4.0.1材料的重量：
单重应计到小数点后两位，总重计到小数点后一位（贵重金属材料计到小数点后三位）。管材、板材、型钢、管件等每项填写完后，应作出重量小计。4.0.2筹建时可能委托施工单位加工的管道附件，一律按整套统计，不必拆成原材料。4.0.3综合材料表中材料量应增加一个系数：管段表或轴测图中的材料表所列的数量是根据设计图纸统计的净量，即不包括现场切割及使用过程中的损耗量，也未包括因设计考虑不周（如缺高点放空、低点导淋或更改设计等)而缺少的材料，所以综合材料表中材料量需加一定的富余量。现提供一个一般情况下的余量百分数，仅供参考，见表4.0.3。根据流程的繁简，装置的大小，可作适当调整。
（包括法兰、弯头、
三通、异径管等）
螺栓、螺母
管架材料
\～1”
8~12”
14~24\免费标准bzxz.net
14″~24\
对于每种规格
量，%

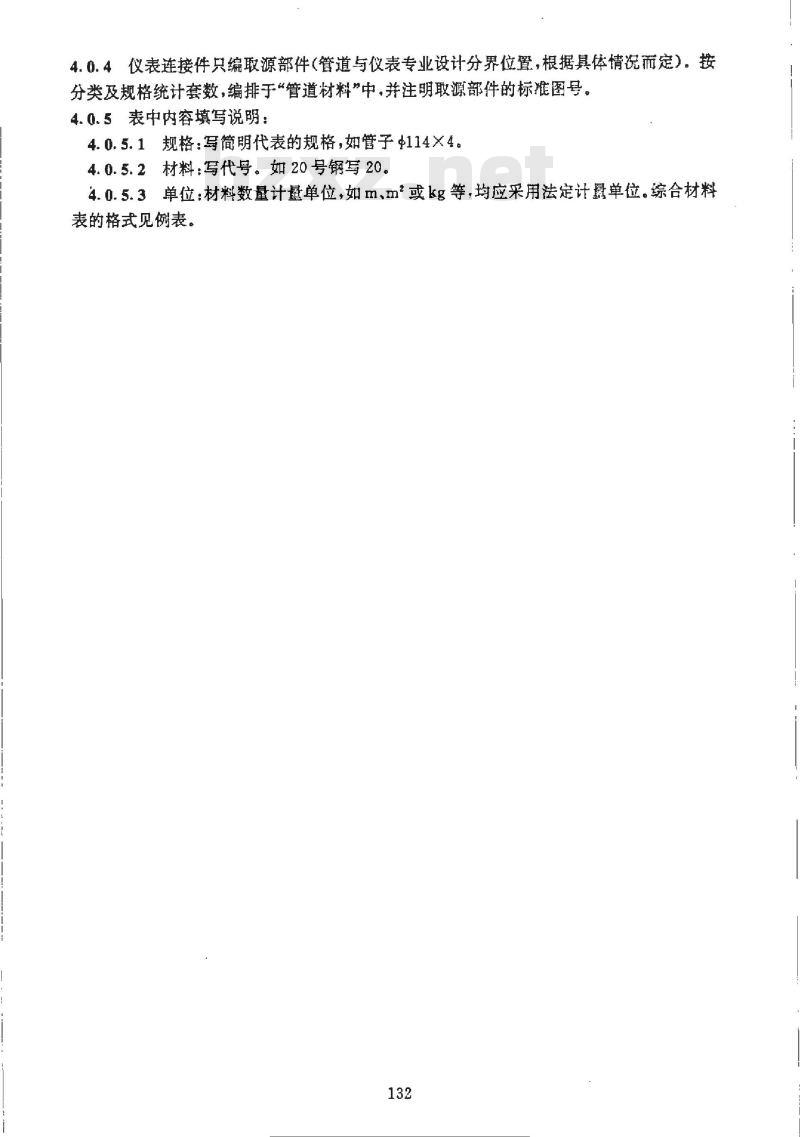

4.0.4仪表连接件只编取源部件（管道与仪表专业设计分界位置，根据具体情况而定）。按分类及规格统计套数，编排于“管道材料”中，并注明取源部件的标准图号。4.0.5表中内容填写说明：

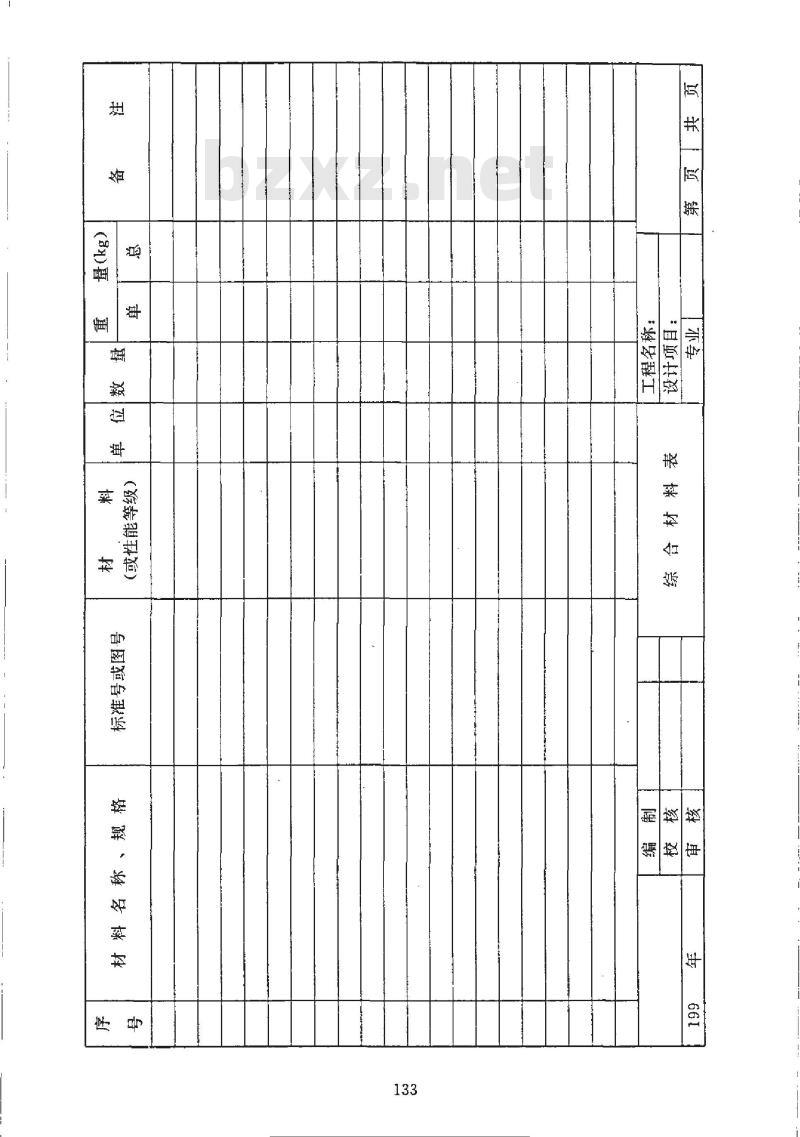

4.0.5.1规格：写简明代表的规格，如管子114×4。4.0.5.2材料：写代号。如20号钢写20。4.0.5.3单位：材料数量计量单位，如m、m或kg等，均应采用法定计景单位。综合材料表的格式见例表。
制核核
编校审國
序藥号
