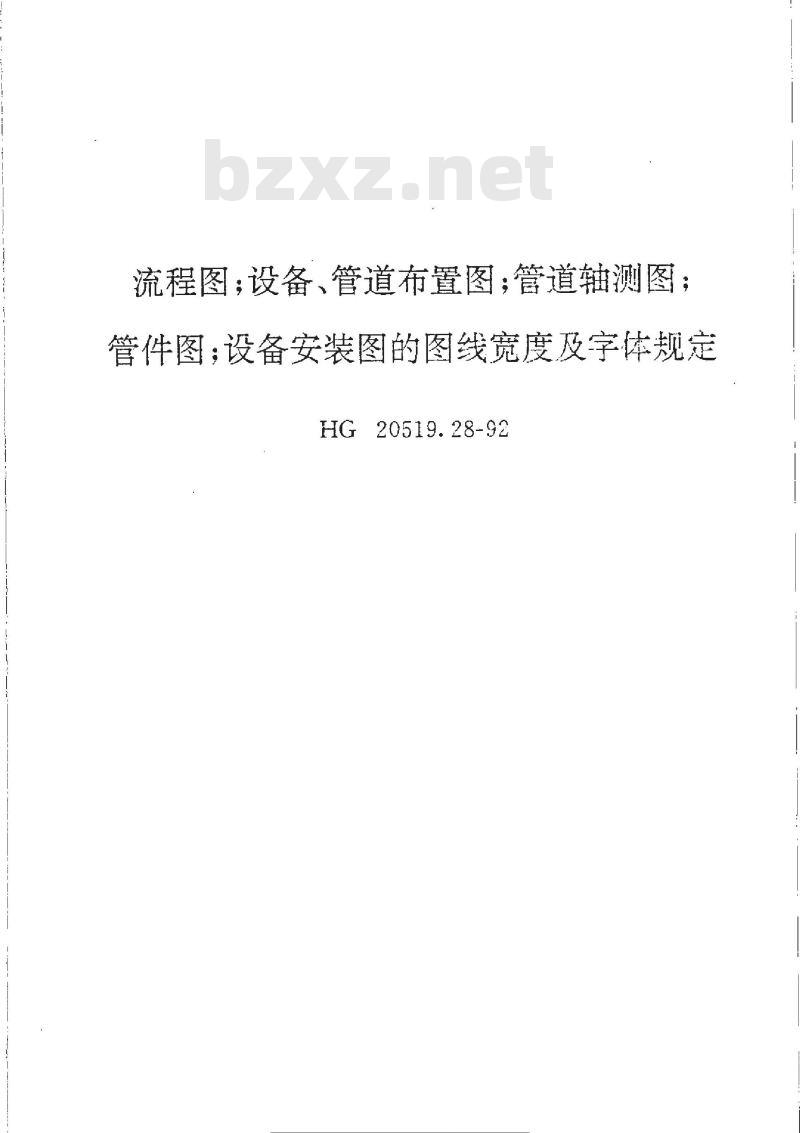

【化工行业标准(HG)】 流程图;设备、管道布置图;管道轴测图;管件图;设备安装图的图线宽度及字体规定

流程图：设备、管道布置图：管道轴测图：管件图；设备安装图的图线宽度及字体规定HG20519.28-92
流程图；设备、管道布置图；管道轴测图；管件图；设备安装图的图线宽度及字体规定HG 20519.28-92

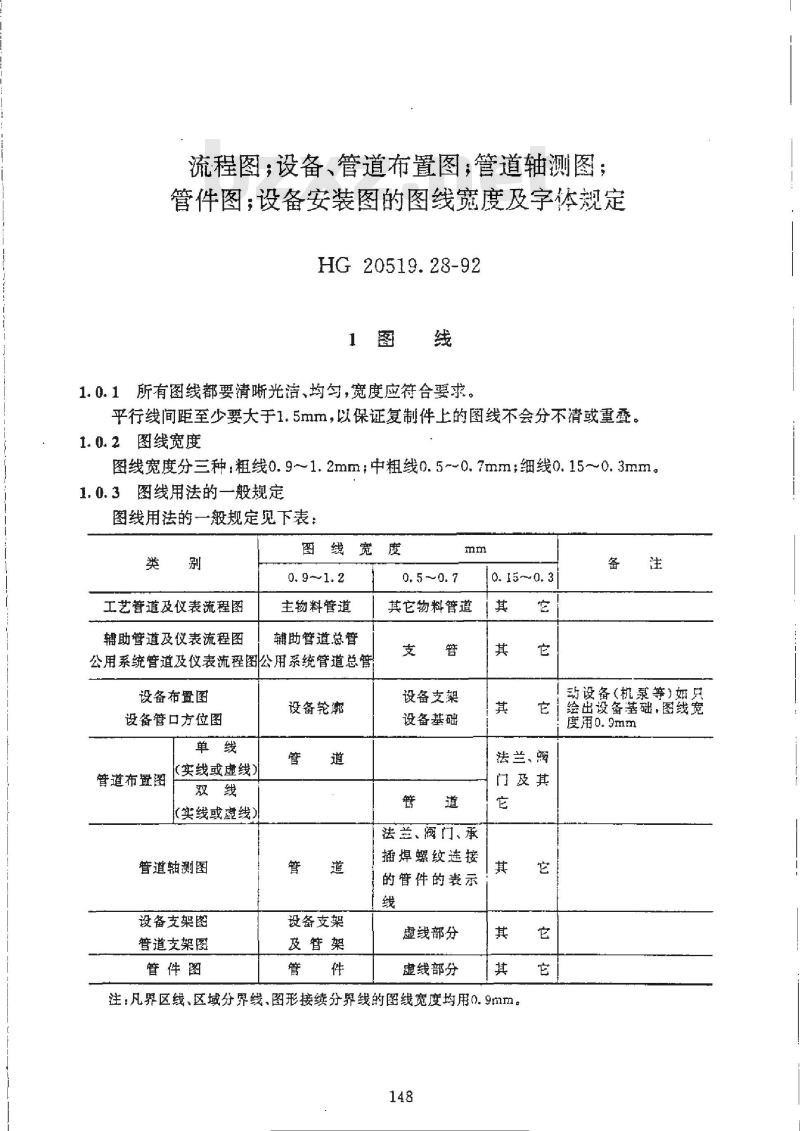

1.0.1所有图线都要清晰光洁、均匀，宽度应符合要求。平行线间距至少要大于1.5mm，以保证复制件上的图线不会分不清或重叠。1.0.2图线宽度
图线宽度分三种：粗线0.9~1.2mm；中粗线0.5~~0.7mm；细线0.15~0.3mm1.0.3图线用法的一般规定
图线用法的一般规定见下表：
工艺管道及仪表流程图
辅助管道及仪表流程图
主物料管道
辅助管道总管
公用系统管道及仪表流程图公用系统管道总管设备布置图
设备管口方位图
管道布置图
（实线或虚线）
（实线或虚线）
管道轴测图
设备支架图
管道支架图
管件图
设备轮
设备支架
及管架
其它物料管道
设备支架
设备基础
法兰、阀门、承
插焊螺纹连接
的管件的表示
虚线部分
虚线部分
动设备（机泵等）如只Www.bzxZ.net
绘出设备基础，图线宽
度用0.9mm
法兰、阀
门及其
注：凡界区线、区域分界线、图形接续分界线的图线宽度均用0.9mm。148
2字体

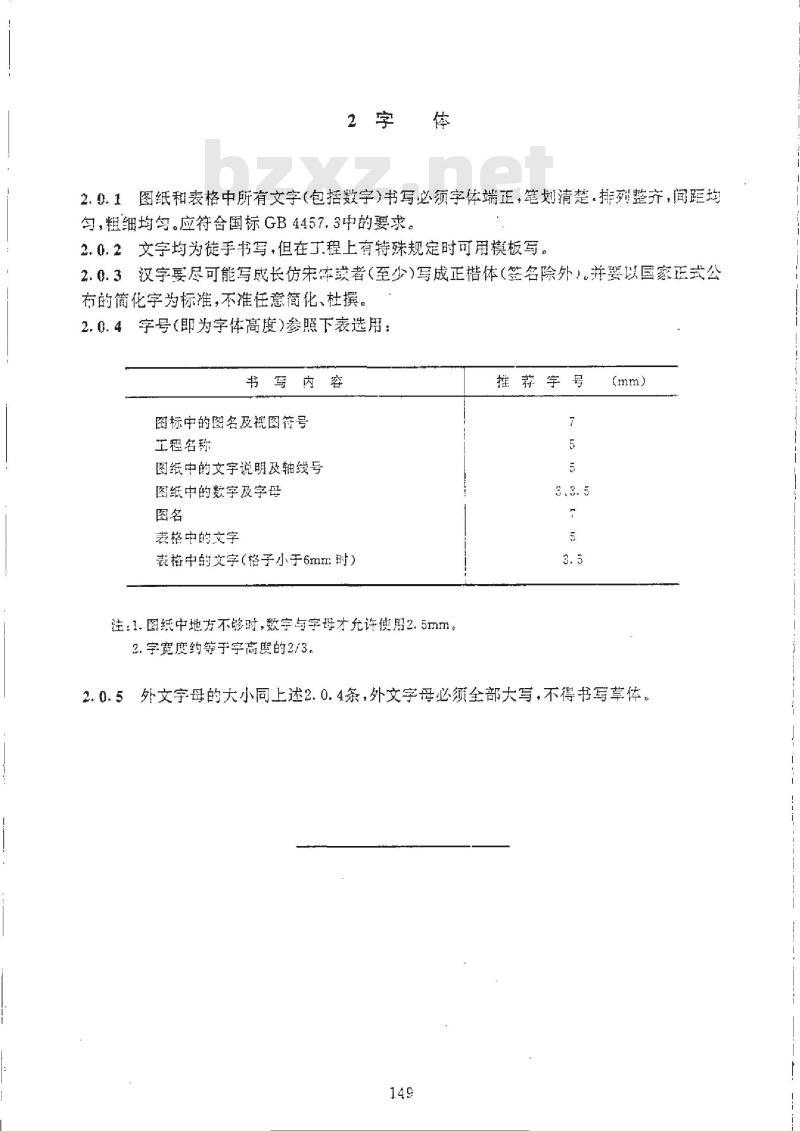

2.0.1图纸和表格中所有文字（包括数字）书写必须字体端正，笔划清楚。排列整齐，间距均匀，粗细均匀。应符合国标GB4457.3中的要求。2.0.2文字均为徒手书写，但在工程上有特殊规定时可用模板写。2.0.3汉字要尽可能写成长仿宋本或者（至少）写成正楷体（签名除外）并要以国家正式公布的简化字为标准，不推任意简化、杜撰。2.0.4字号（即为字体高度）参照下表选用：书写内容
图标中的图名及视图符号
工程名称
图纸中的文宇说明及轴线号
图纸中的数字及字母
裘格中的文字
表格中的文字（格子小于6mm时）注：1.图纸中地方不够时，数字与字母才允许使用2，5mm。2.字宽度约等于字高度的2/3。
推薪字号
2.0.5外文宇母的大小同上述2.0.4条，外文字母必须全部大写，不得书写草体。149
