管道及仪表流程图中
设备、机器图例
HG 20519. 31-92

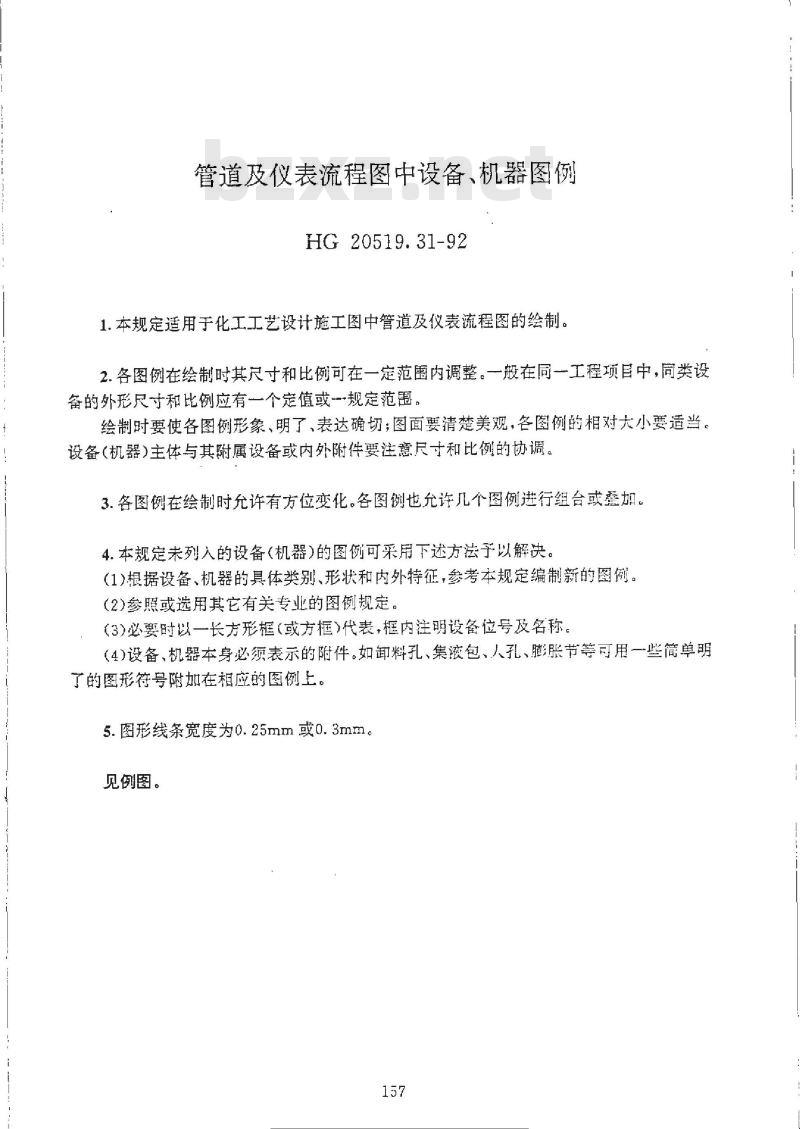

管道及仪表流程图中设备、机器图例HG20519.31-92
1.本规定适用于化工工艺设计施工图中管道及仪表流程图的绘制。2.各图例在绘制时其尺寸和比例可在一定范围内调整。一般在同一工程项目中，同类设备的外形尺寸和比例应有一个定值或一规定范围。绘制时要使各图例形象、明了、表达确切；图面要清楚美观，各图例的相对大小要造当。设备（机器）主体与其附属设备或内外附件要注意尺寸和比例的协调。3.各图例在绘制时允许有方位变化。各图例也允许几个图例进行组台或叠加。4.本规定未列入的设备（机器）的图例可采用下述方法予以解决。（1)根据设备、机器的具体类别、形状和内外特征，参考本规定编制新的图例。（2）参照或选用其它有关专业的图例规定（3）必要时以一长方形框（或方框）代表，框内注明设备位号及名称。（4）设备、机器本身必须表示的附件。如卸料孔、集液包、人孔、脏胀节等可用一些筒单明了的图形符号附加在相应的图例上。5.图形线条宽度为0.25mm或0.3mm。见例图。
类别代号

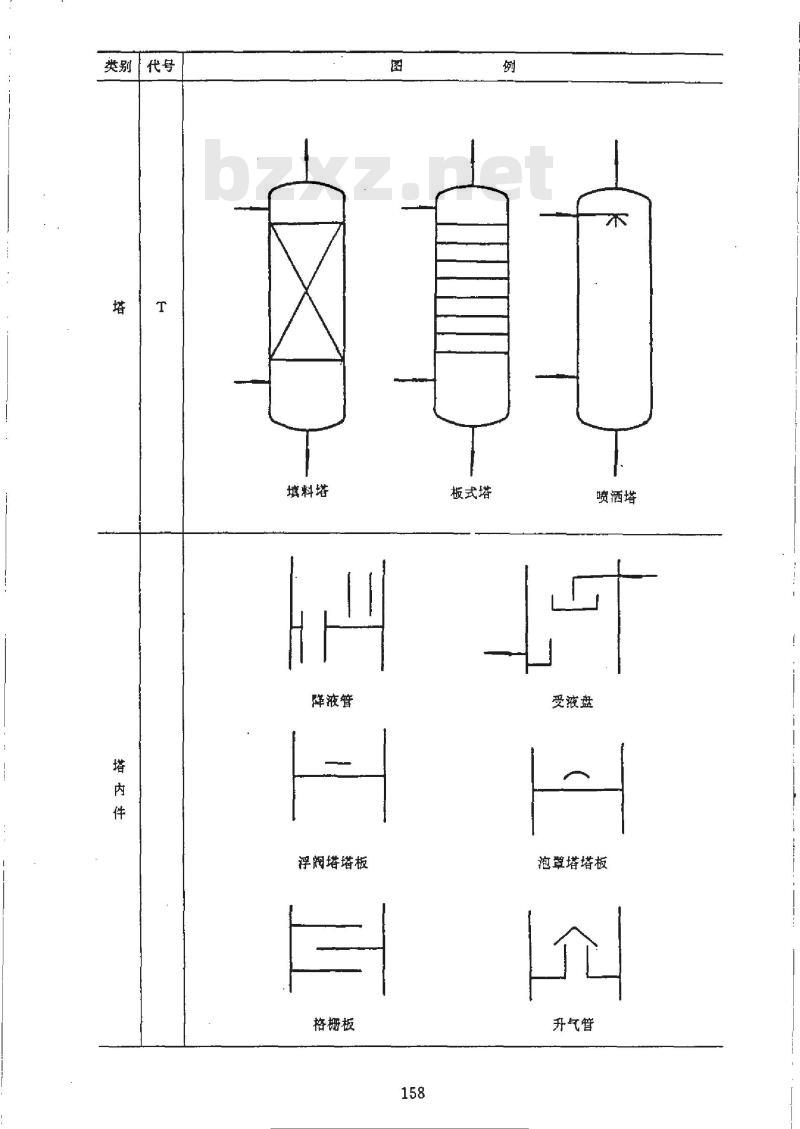

填料塔
降液管
浮阀塔塔板
格栅板
板式塔
喷洒塔
受液盘
泡覃塔塔板
升气管
类别！代号

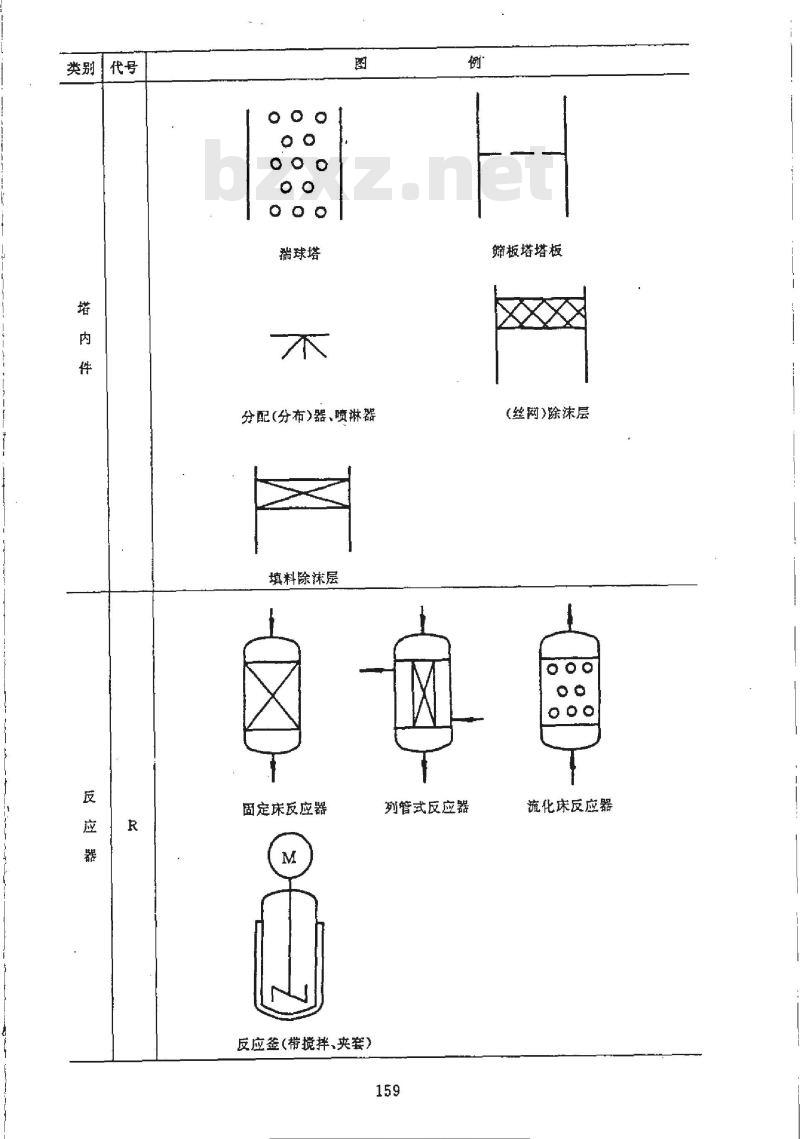

瑞球塔
分配（分布）器、喷淋器
填料除沫层
固定床反应器
反应签（带搅拌、夹套）
列管式反应器
筛板塔塔板
(丝网》除沫层
流化床反应器
类别！代号

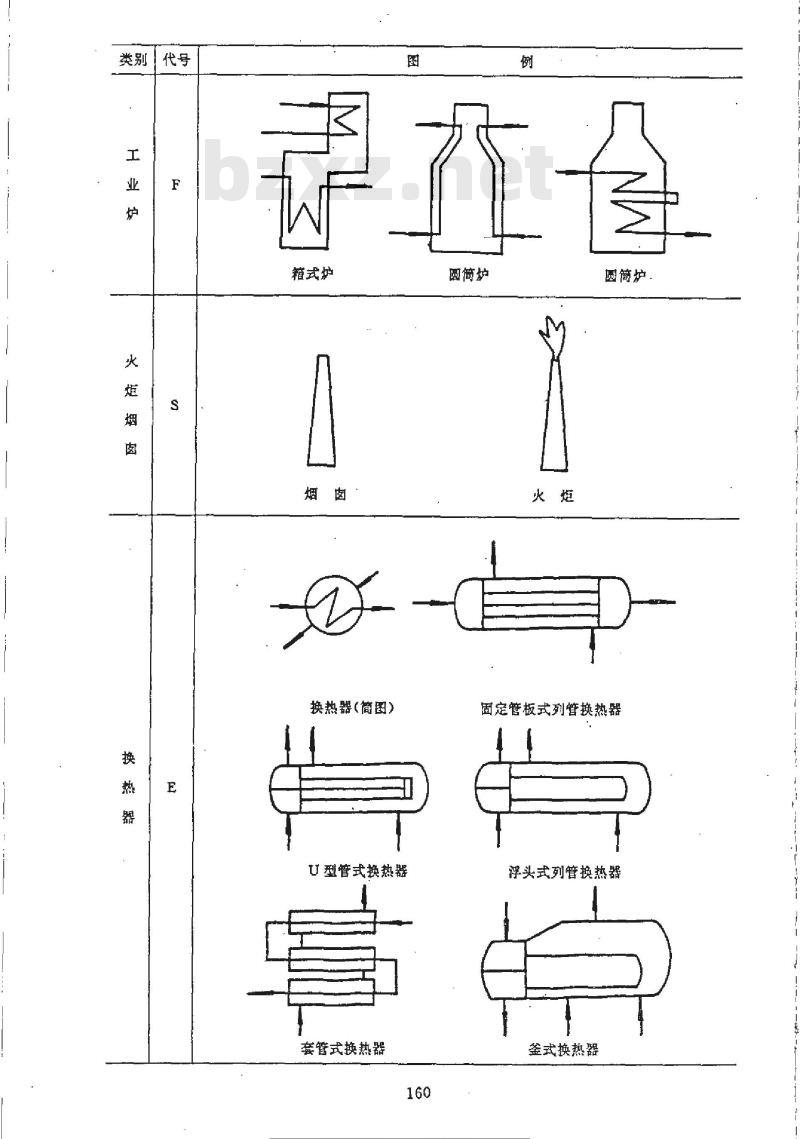

箱式炉
换热器（筒图）
可型管式换热器
套管式换热器
圆简炉
圆筒护
固定管板式列管换热器
浮头式列管换热器
釜式换热器
类别代号
板式换热器
翅片管换热器
喷谜式冷却器
列管式（薄膜）蒸发器
送风式空冷器
螺旋板式换热器
蛇管式（盘管式）换热器
刮板式游膜蒸发器
抽风式空冷器
带风扇的翅片管式换热器
类别【代号
螺杆泵
液下泵
鼓风机
离心式压缩机
二段往复式压缩机（L型）
水环式真空泵
往复泵
喷射泵
(卧式）
旋转泵齿轮泵
隔膜泵
旋涡泵
旋转式压缩机
往复式压缩机
四段往复式玉缩机
(立式)
类别丨代号
锥顶罐
圆顶锥底容器
干式气柜
彭式容器
填料除沫分离器
(地下/半地下）
拖、樽，坑
蝶形封头容器
混式气柜
卧式容器
丝网除沫分离器
解预罐
平顶容器
旋风分离器
类别代号
千式电除尘器
固定床过滤器
防涡流器
加热或冷却部件
湿式电除尘器
带滤简的过滤器
插入管式防涡流器
搅拌器
防冲板
类别「代号
手拉葫芦（带小车）
电动葫芦免费标准下载网bzxz
旋转式起重机
悬壁式起重机
带式输送机
单梁起重机（手动）
单梁起重机（电动）
吊钩桥式起重机
刮板输送机
类别代号
斗式提升机
带式定量给料秤
压滤机
有孔壳体离心机
螺杆压力机
手推车
地上衡
转鼓式（转盘式）过滤机
无孔壳体离心机
挤压机
电动机
揉合机
内燃机、燃气机
离心式膨胀机，透平机
汽轮机
混合机
其它动力机
活塞式膨胀机
