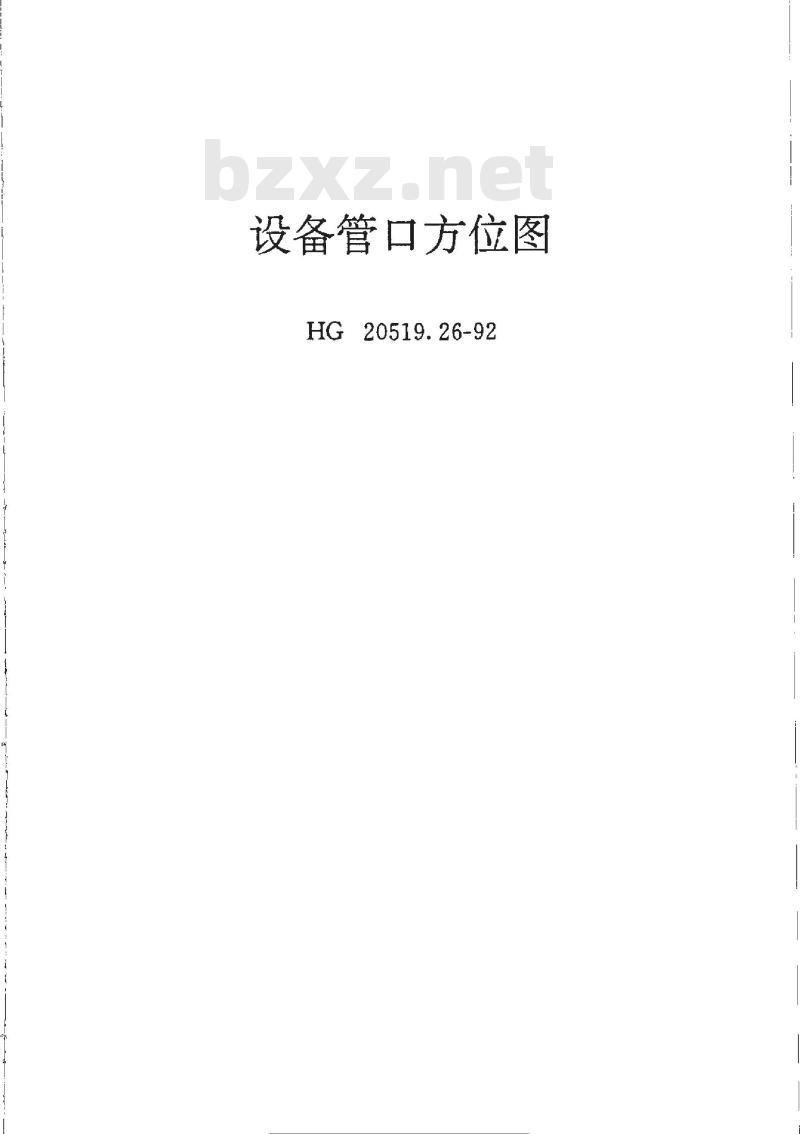

【化工行业标准(HG)】 设备管口方位图

设备管口方位图
HG 20519.26-92
设备管口方位图
HG20519.26-92

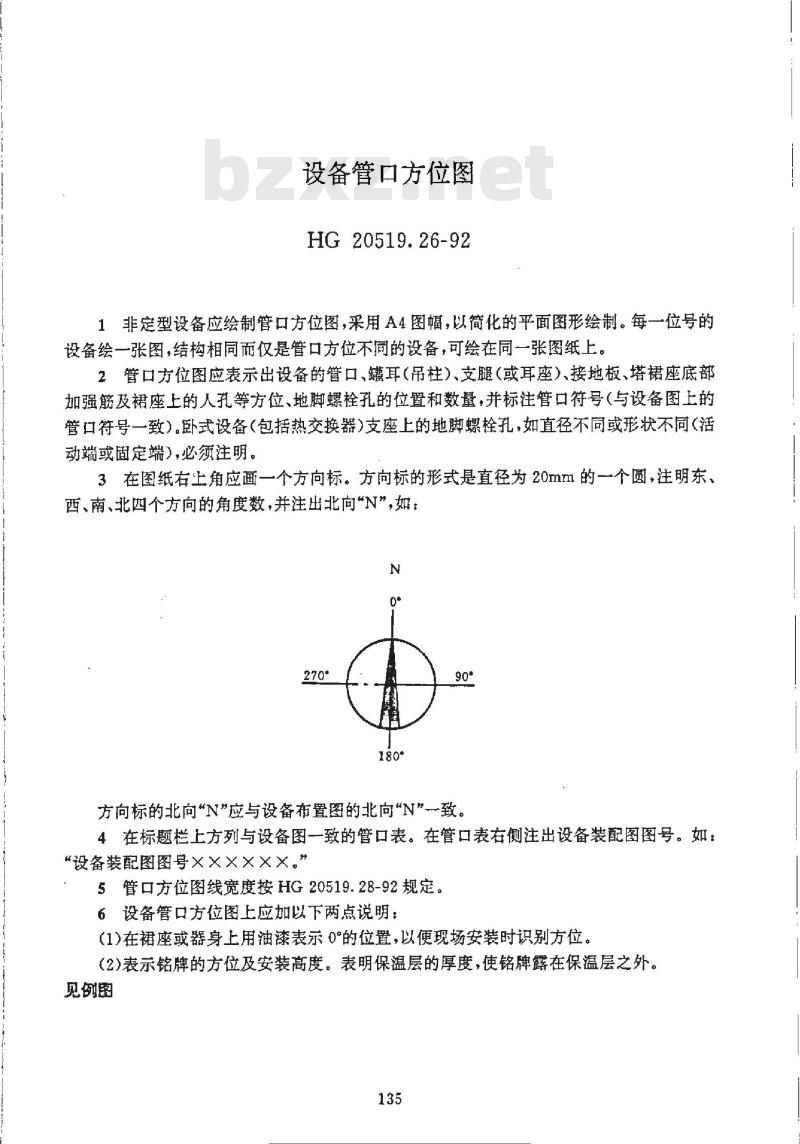

1非定型设备应绘制管口方位图，采用A4图幅，以简化的平面图形绘制。每一位号的设备绘一张图，结构相同而仅是管口方位不同的设备，可绘在同一张图纸上。2管口方位图应表示出设备的管口、罐耳（吊柱）、支腿（或耳座）、接地板、塔裙座底部加强筋及裙座上的人孔等方位、地脚螺栓孔的位置和数量，并标注管口符号（与设备图上的管口符号一致）。卧式设备(包括热交换器)支座上的地脚螺栓孔，如直径不同或形状不同(活动端或固定端），必须注明。
3在图纸右上角应画一个方向标。方向标的形式是直径为20mm的一个圆，注明东，西、南、北四个方向的角度数，并注出北向\N”，如：N
方向标的北向“N\应与设备布置图的北向“N”致。4在标题栏上方列与设备图一致的管口表。在管口表右侧注出设备装配图图号。如：“设备装配图图号××××××。”5管口方位图线宽度按HG20519.28-92规定。6设备管口方位图上应加以下两点说明：（1)在裙座或器身上用油漆表示0°的位置，以便现场安装时识别方位。(2)表示铭牌的方位及安装高度。表明保温层的厚度，使铭牌露在保温层之外。见例图
8-436跨中
设备装配图图号××××
GB 9115.10-88RFPN2.5压力计口L1.2GB9115.10-88RFPN2.5
进料口
GB9115.10-88RFPN2.5气体出口
GB9115.10-88RFPN2.5温度计口
管口公称
符号通径
连接形式
及标准
500GB9115.10-88RFPN2.5人孔
32GB9115.10-88RFPN2.5液体出口管口公称
或名称符号通径
工程名称：
设计项目：
XxXx塔

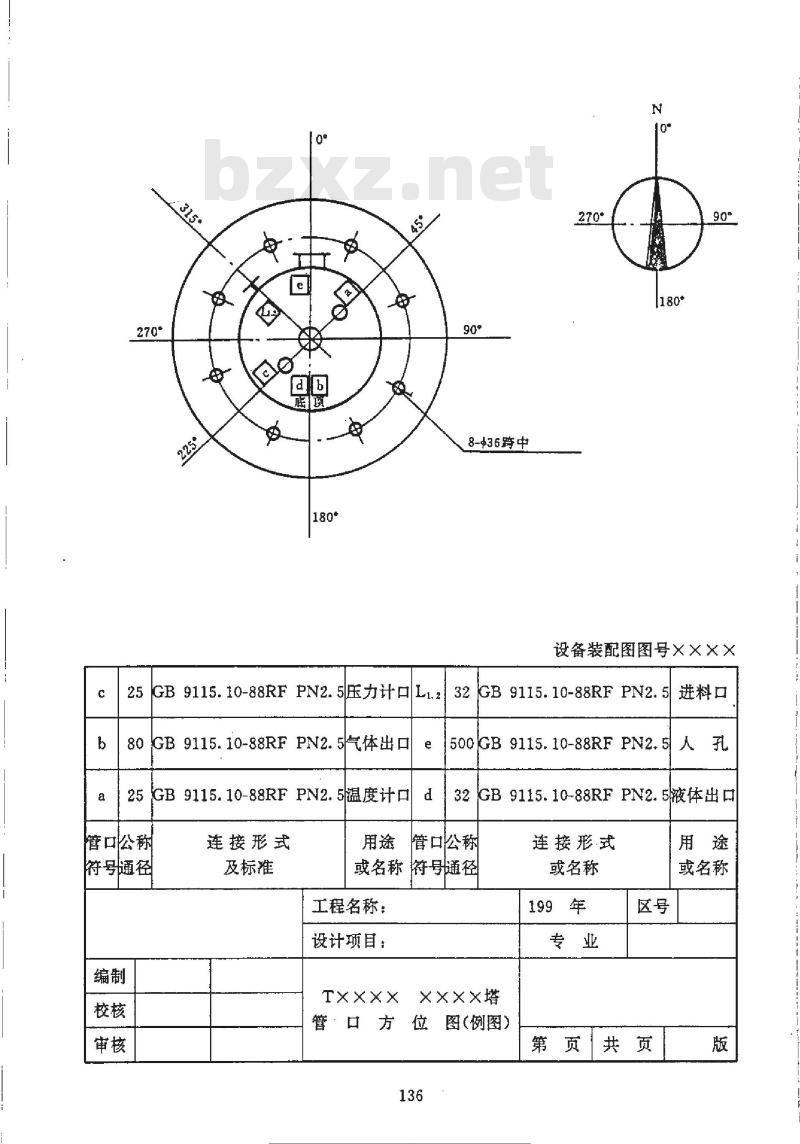

·口時方時位图(例图)
连接形式
或名称
或名称
