软管站布置图
HG20519.12-92

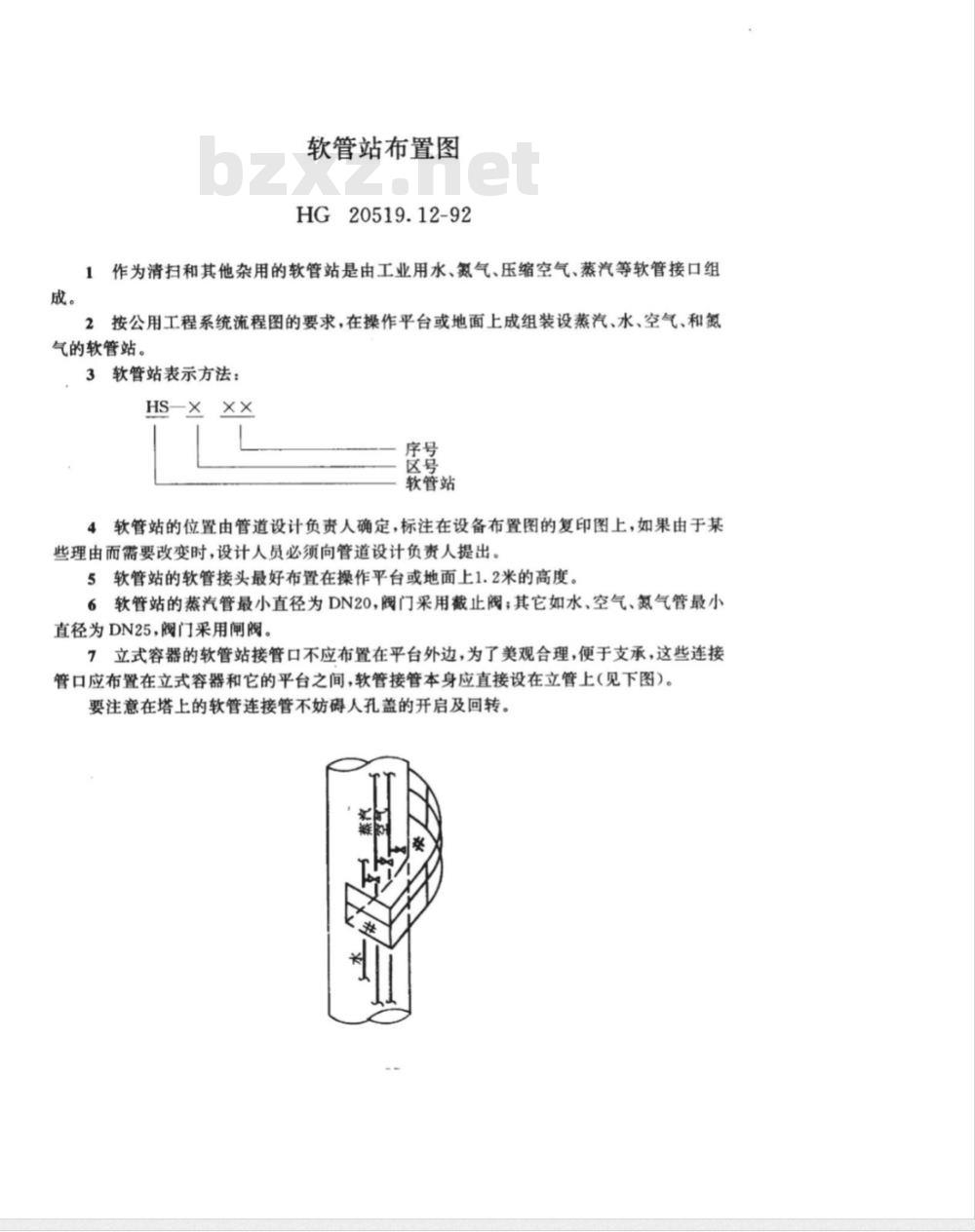

1作为清扫和其他杂用的软管站是由工业用水、氮气、压缩空气、蒸汽等软管接口组2按公用工程系统流程图的要求，在操作平台或地面上成组装设蒸汽、水、空气、和氮气的软管站。
3软管站表示方法：
软管站
4软管站的位置由管道设计负责人确定，标注在设备布置图的复印图上，如果由于某些理由而需要改变时，设计人员必须向管道设计负责人提出。5软管站的软管接头最好布置在操作平台或地面上1.2米的高度。6软管站的蒸汽管最小直径为DN20，阀门采用截止阀；其它如水、空气、氮气管最小直径为DN25，阀门采用闸阀。下载标准就来标准下载网

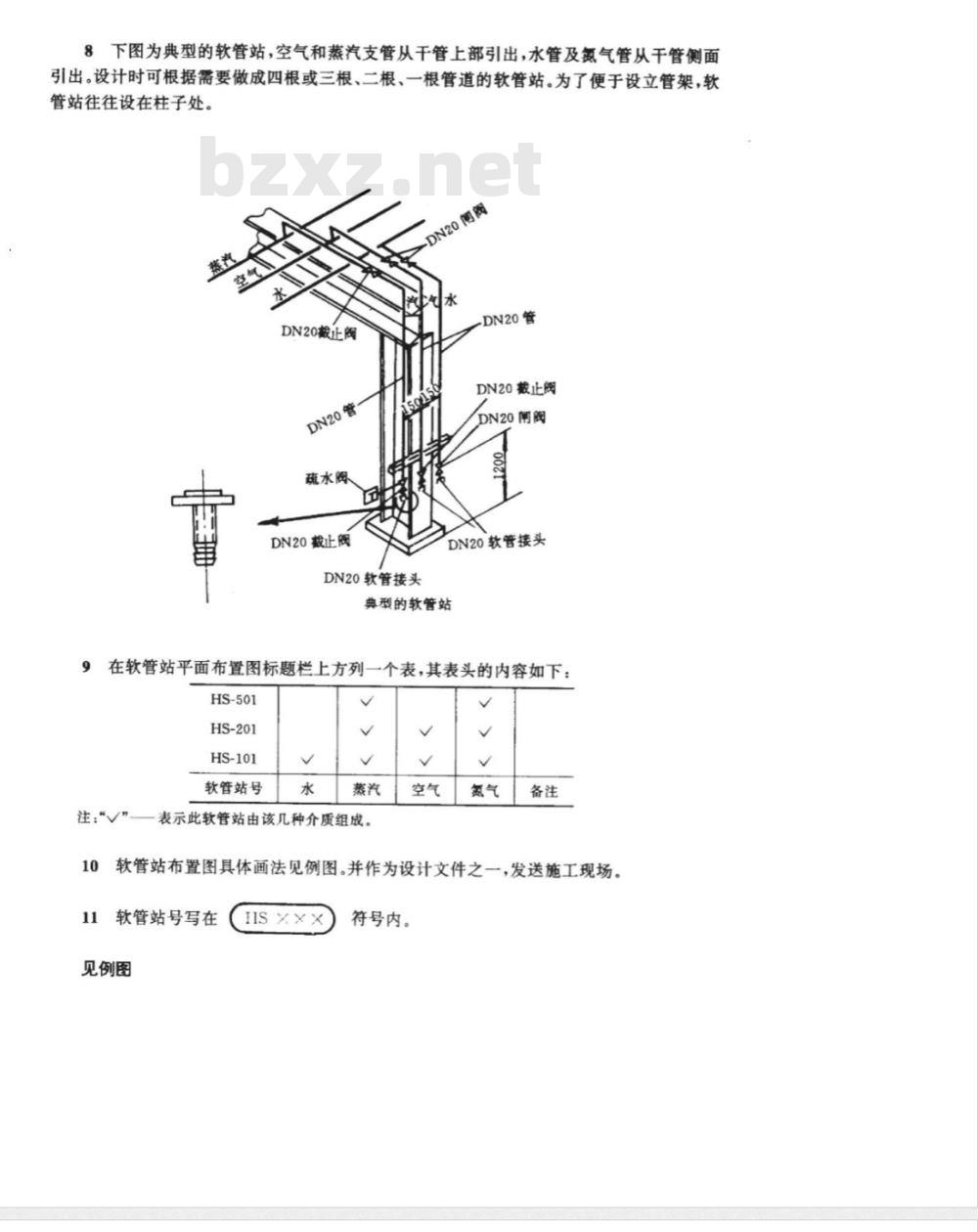

7立式容器的软管站接管口不应布置在平台外边，为了美观合理，便于支承，这些连接管口应布置在立式容器和它的平台之间，软管接管本身应直接设在立管上（见下图）。要注意在塔上的软管连接管不妨碍人孔盖的开启及回转。8下图为典型的软管站，空气和蒸汽支管从干管上部引出，水管及氮气管从干管侧面引出。设计时可根据需要做成四根或三根、二根、一根管道的软管站。为了便于设立管架，软管站往往设在柱子处。
DN20截止阀
DN20管
疏水阁
DN20截止阀
DN20软管接头
DN20管
DN20截止阀
DN20闸阀
DN20软管接头
典型的软管站
9在软管站平面布置图标题栏上方列一个表，其表头的内容如下：
HS-501
HS-201
HS-101
软管站号
注：“V”
表示此软管站由该几种介质组成。J

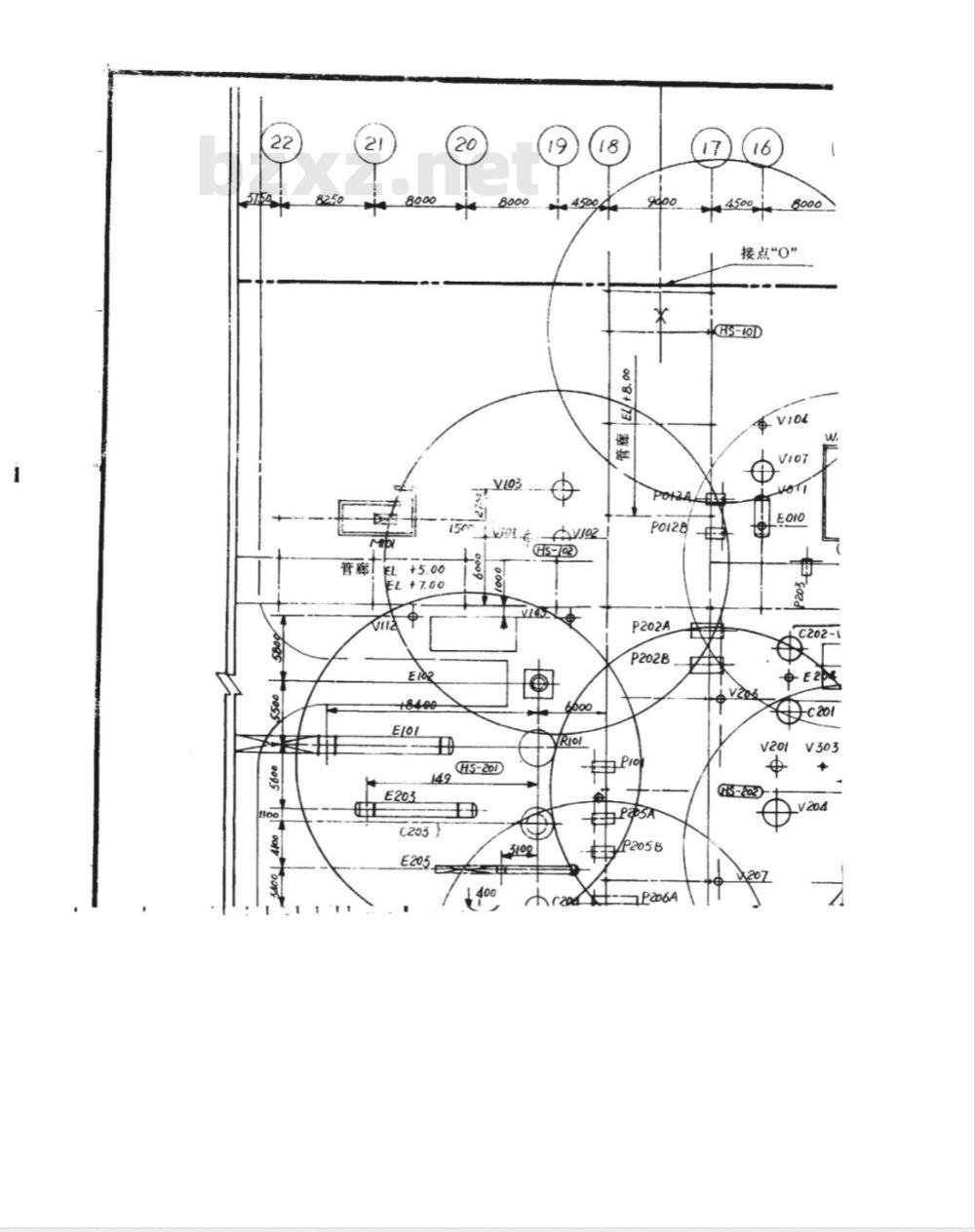

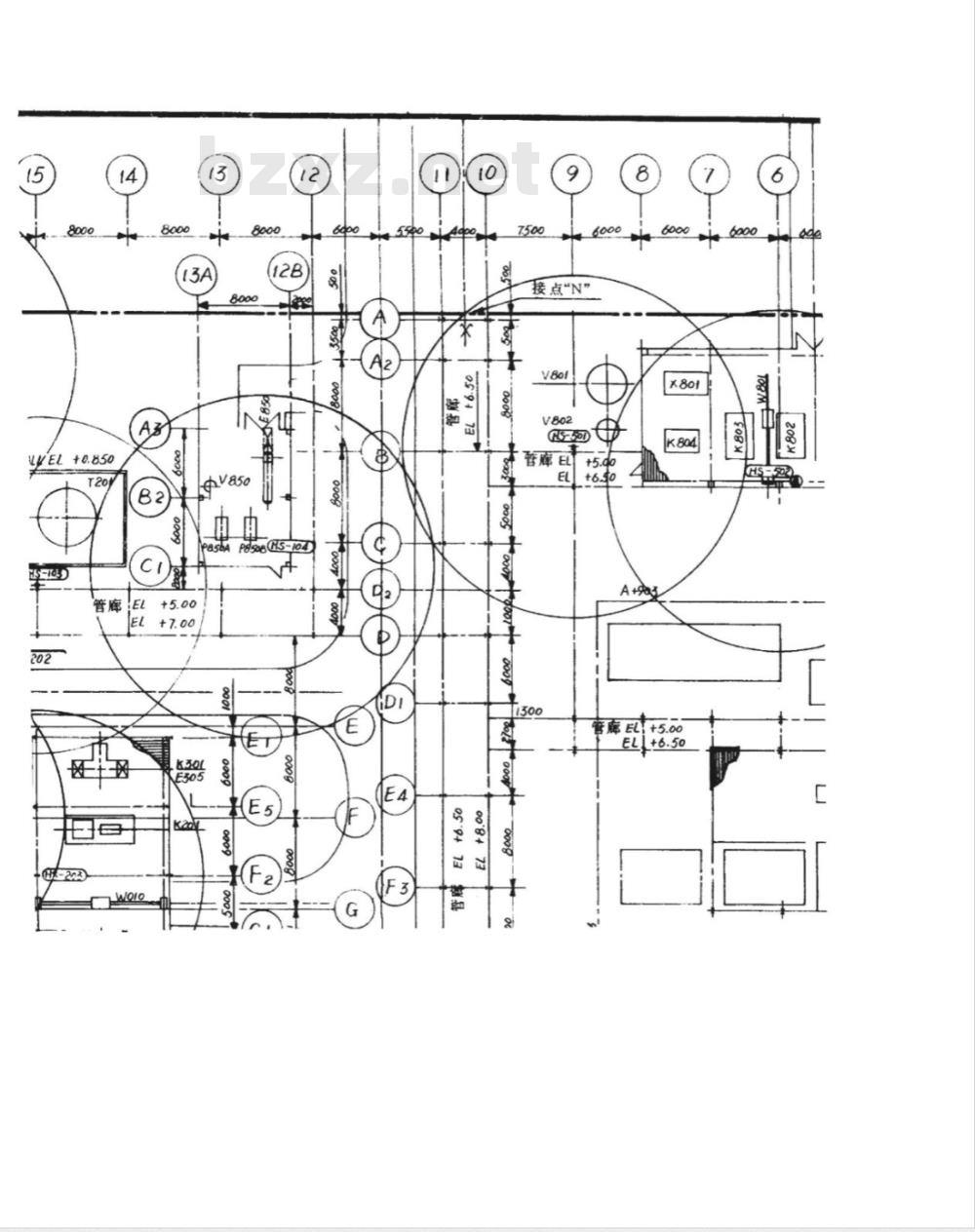

软管站布置图具体画法见例图。并作为设计文件之一，发送施工现场。10车
软管站号写在
见例图
符号内。
/P2058
接点“O”
RS-1OD
中v850
接点\N”
