【化工行业标准(HG)】 设备一览表

. .-...
设备览表

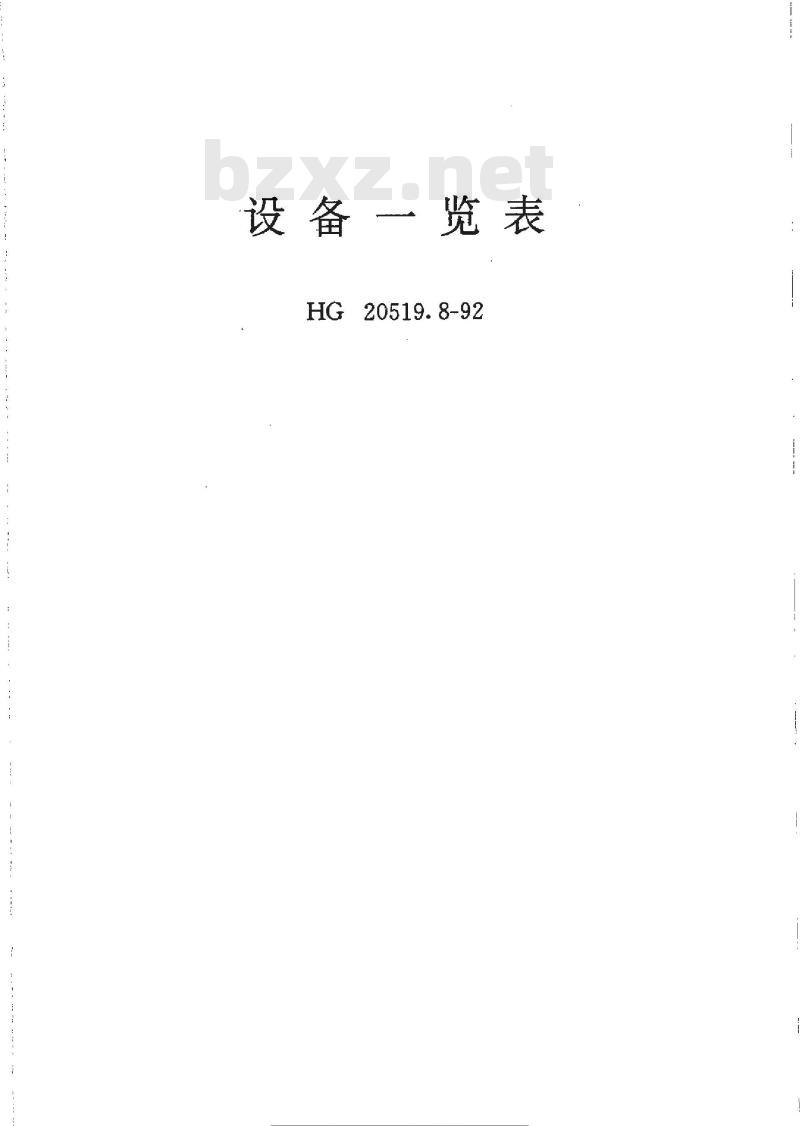

HG 20519.8-92
设备一览表
HG20519.8-92

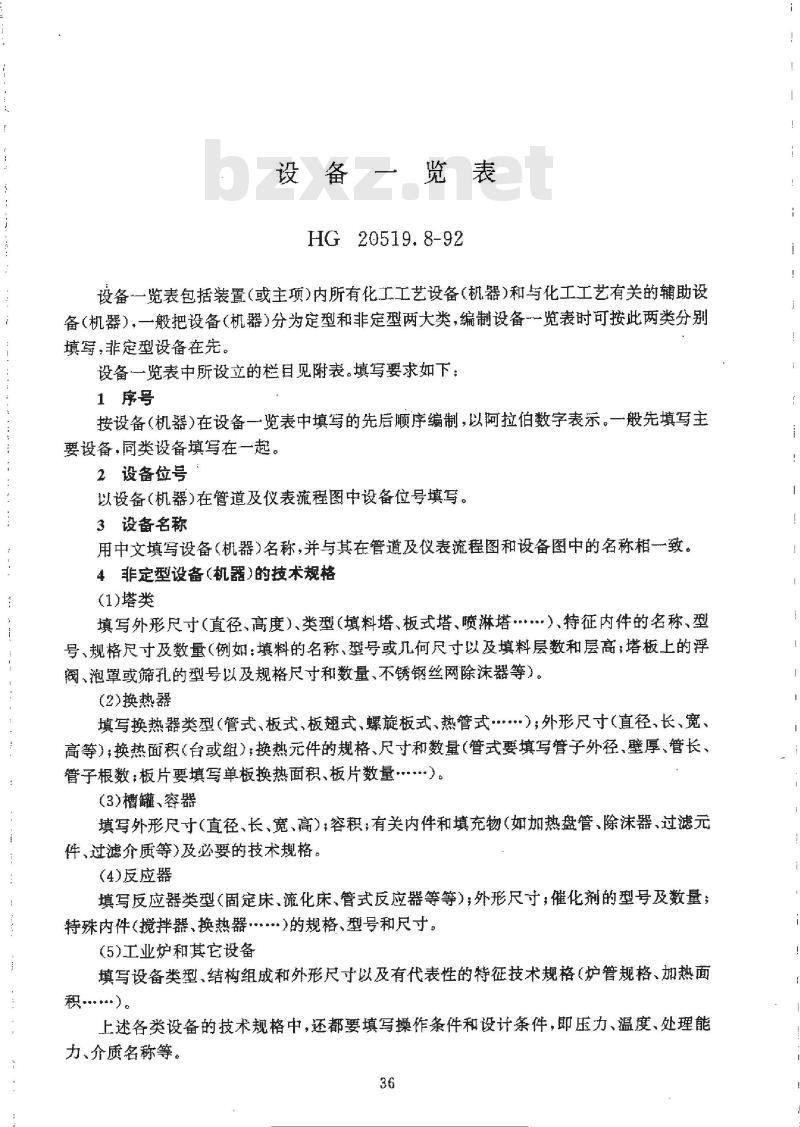

设备一览表包括装置（或主项）内所有化工工艺设备（机器）和与化工工艺有关的辅助设备（机器），一般把设备（机器）分为定型和非定型两大类，编制设备-一览表时可按此两类分别填写，非定型设备在先。
设备一览表中所设立的栏目见附表。填写要求如下：1序号
按设备（机器）在设备一览表中填写的先后顺序编制，以阿拉伯数字表示。一般先填写主要设备，同类设备填写在一起。2设备位号
以设备（机器)在管道及仪表流程图中设备位号填写。3设备名称bzxZ.net
用中文填写设备（机器）名称，并与其在管道及仪表流程图和设备图中的名称相一一致。4非定型设备（机器）的技术规格(1)塔类
填写外形尺寸直径、高度）、类型（填料塔、板式塔、喷淋塔·）、特征内件的名称、型号、规格尺寸及数量（例如：填料的名称、型号或几何尺寸以及填料层数和层高，塔板上的浮阀、泡罩或筛孔的型号以及规格尺寸和数量、不锈钢丝网除沫器等）。(2)换热器
填写换热器类型（管式、板式、板翅式、螺旋板式、热管式···）；外形尺寸（直径、长、宽、高等）：换热面积（台或组）：换热元件的规格、尺寸和数量（管式要填写管子外径、壁厚、管长、管子根数：板片要填写单板换热面积、板片数量.）。(3)槽罐、容器
填写外形尺寸（直径、长、宽、高）：容积，有关内件和填充物（如加热盘管、除沫器、过滤元件，过滤介质等）及必要的技术规格。（4)反应器
填写反应器类型（固定床、流化床、管式反应器等等）：外形尺寸：催化剂的型号及数量：特殊内件(搅拌器、换热器)的规格、型号和尺寸。(5)工业炉和其它设备
填写设备类型、结构组成和外形尺寸以及有代表性的特征技术规格(炉管规格、加热面积*）。
上述各类设备的技术规格中，还都要填写操作条件和设计条件，即压力、温度、处理能力、介质名称等。

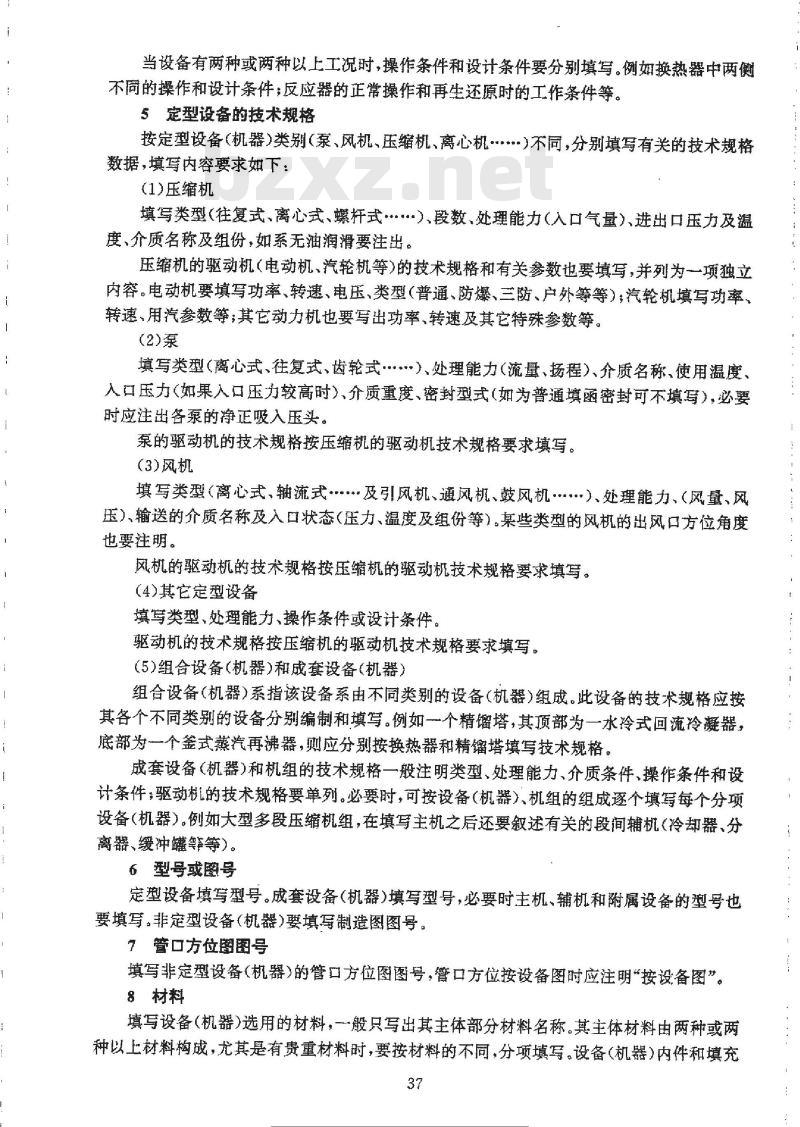

当设备有两种或两种以上工况时，操作条件和设计条件要分别填写。例如换热器中两侧不同的操作和设计条件；反应器的正常操作和再生还原时的工作条件等。5定型设备的技术规格
按定型设备（机器）类别（泵、风机、压缩机、离心机.·）不同，分别填写有关的技术规格数据，填写内容要求如下：
（1)压缩机
填写类型（往复式、离心式、螺杆式）、段数、处理能力（入口气量）、进出口压力及温度、介质名称及组份，如系无油润滑要注出。压缩机的驱动机（电动机、汽轮机等）的技术规格和有关参数也要填写，并列为一项独立内容。电动机要填写功率、转速、电压、类型（普通、防爆、三防、户外等等）：汽轮机填写功率、转速、用汽参数等；其它动力机也要写出功率、转速及其它特殊参数等。(2)泵
填写类型（离心式、往复式、齿轮式··）、处理能力（流量、扬程）、介质名称，使用温度、入口压力（如果入口压力较高时）、介质重度、密封型式（如为普通填函密封可不填写），必要时应注出各泵的净正吸入压头。泵的驱动机的技术规格按压缩机的驱动机技术规格要求填写。(3)风机
填写类型（离心式，轴流式·.及引风机、通风机、鼓风机）、处理能力、（风量、风压）、输送的介质名称及入口状态（压力、温度及组份等）。某些类型的风机的出风口方位角度也要注明。
风机的驱动机的技术规格按压缩机的驱动机技术规格要求填写。(4)其它定型设备
填写类型、处理能力、操作条件或设计条件。驱动机的技术规格按压缩机的驱动机技术规格要求填写。（5）组合设备（机器）和成套设备（机器）组合设备（机器）系指该设备系由不同类别的设备（机器）组成。此设备的技术规格应按其各个不同类别的设备分别编制和填写。例如一个精馏塔，其顶部为一水冷式回流冷凝器，底部为一个金式蒸汽再沸器，则应分别按换热器和精馏塔填写技术规格。成套设备（机器）和机组的技术规格一般注明类型、处理能力、介质条件、操作条件和设计条件，驱动杉的技术规格要单列。必要时，可按设备（机器）、机组的组成逐个填写每个分项设备（机器）。如大型多段压缩机组，在填写主机之后还要叙述有关的段间辅机（冷却器、分离器、缓冲罐等等）。
6型号或图号
定型设备填写型号。成套设备（机器）填写型号，必要时主机、辅机和附属设备的型号也要填写非定型设备（机器）要填写制造图图号。7管口方位图图号
填写非定型设备（机器）的管口方位图图号，管口方位按设备图时应注明“按设备图”。8材料
填写设备（机器）选用的材料，一一般只写出其主体部分材料名称。其主体材料由两种或两种以上材料构成，尤其是有贵重材料时，要按材料的不同，分项填写。设备（机器）内件和填充37

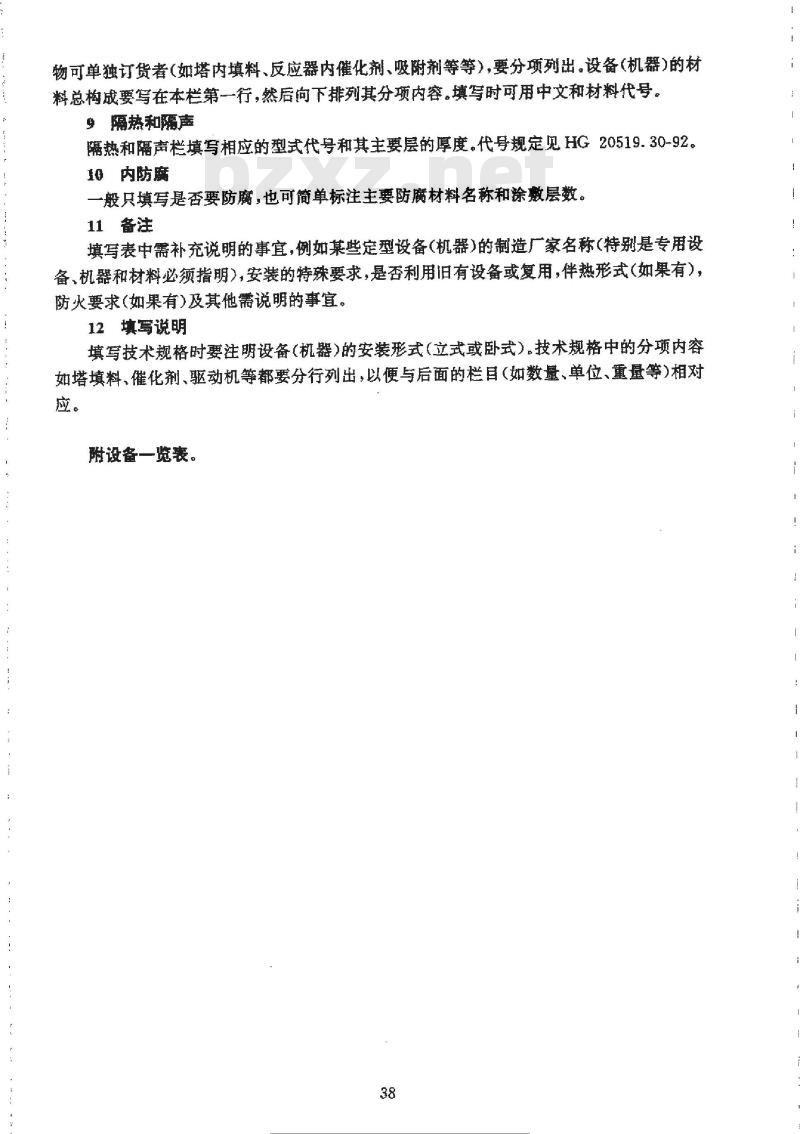

物可单独订货者（如塔内填料、反应器内催化剂、吸附剂等等），要分项列出。设备（机器）的材料总构成要写在本栏第一行，然后向下排列其分项内容。填写时可用中文和材料代号。9隔热和隔声
隔热和隔声栏填写相应的型式代号和其主要层的厚度。代号规定见HG20519.30-92。10内防腐
一般只填写是否要防腐，也可简单标注主要防腐材料名称和涂敷层数。11备注
填写表中需补充说明的事宜，例如某些定型设备(机器)的制造厂家名称(特别是专用设备，机器和材料必须指明），安装的特殊要求，是否利用旧有设备或复用，伴热形式（如果有），防火要求(如果有)及其他需说明的事宜。12填写说明
填写技术规格时要注明设备(机器)的安装形式(立式或卧式)。技术规格中的分项内容如塔填料、催化剂、驱动机等都要分行列出，以便与后面的栏目（如数量、单位、重量等)相对应。

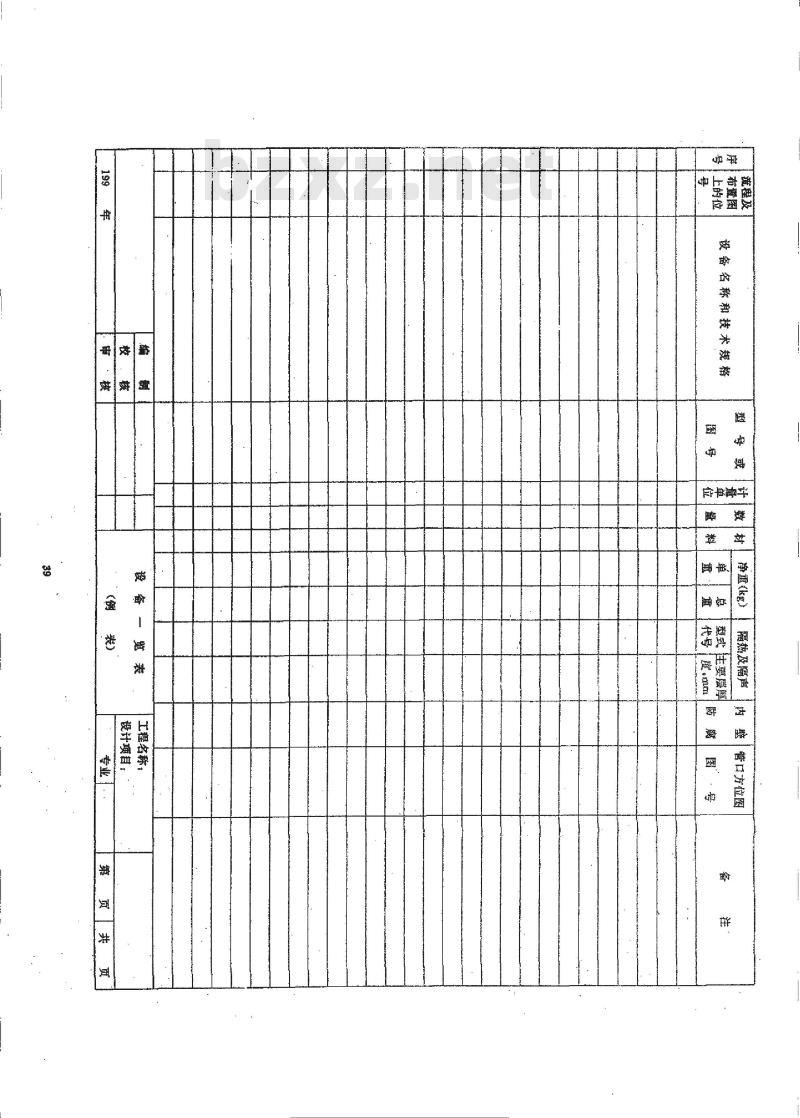

附设备览表。
广医集园
设备名称和技术规格
净重（kg）
隔热及隔声
壁管口方位图
度m防
图·号
工程名称，
设计项目：
