1主题内容与适用范围
中华人民共和国汽车行业标准
汽车零件未注公差尺寸的极限偏差般要求
本标准规定了汽车零件未注公差尺寸的极限偏差。QC/T266—1999
代替ZBT04006.1—89
本标准适用于汽车产品零件图中未注公差尺寸的极限偏差，也适用于总成装配后再加工的未注公差尺寸的极限偏差。本标准不适用于总成装配后受到公差累积影响的尺寸、参考尺寸、几何结构尺寸、热处理及镀涂区域尺寸、型材尺寸、高弹性的弹簧零件尺寸、工序间尺寸、坐标尺寸。
2术语

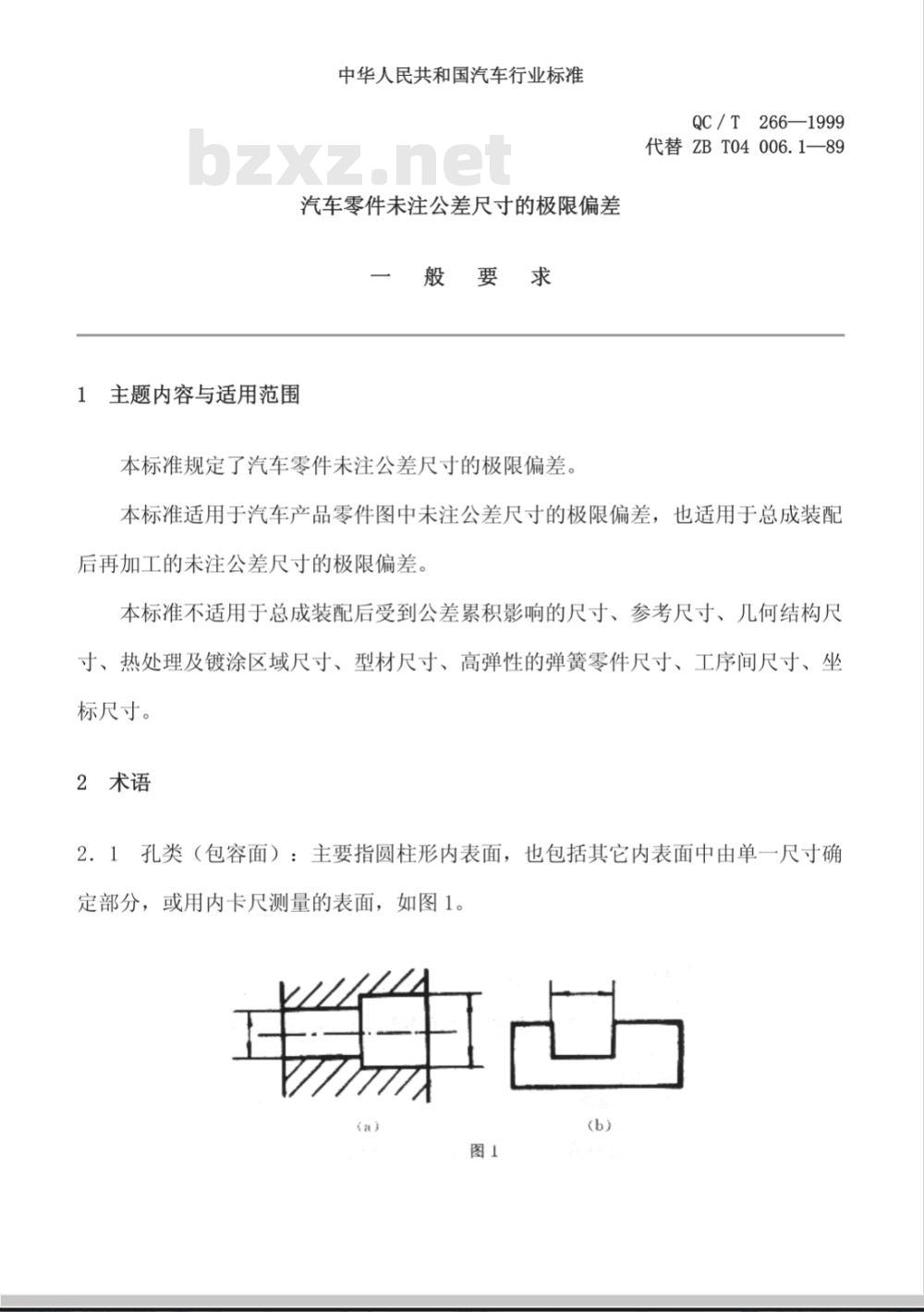

2．1孔类（包容面）：主要指圆柱形内表面，也包括其它内表面中由单一尺寸确定部分，或用内卡尺测量的表面，如图1。(a)

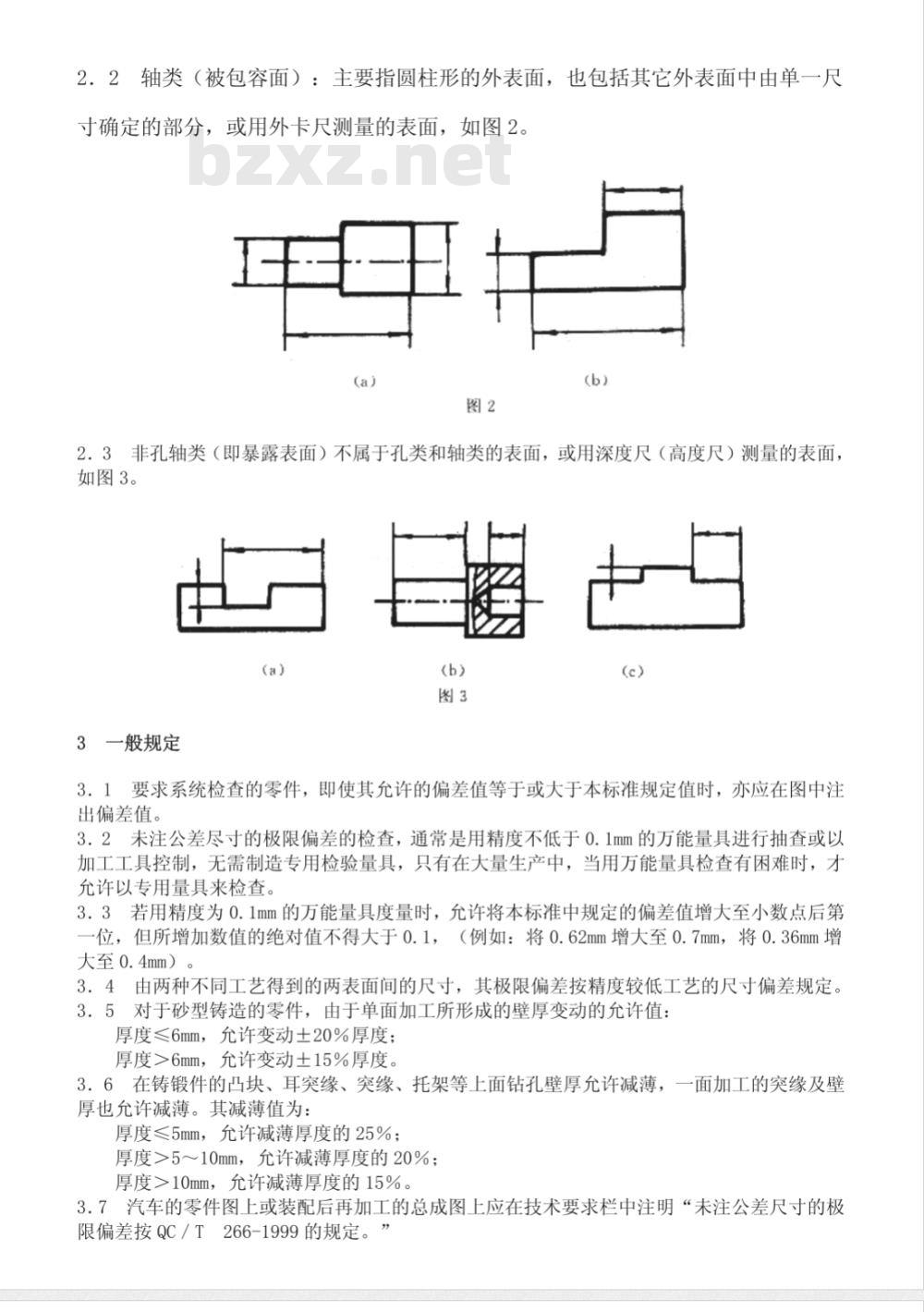

2．2轴类（被包容面）：主要指圆柱形的外表面，也包括其它外表面中由单一尺寸确定的部分，或用外卡尺测量的表面，如图2。(a)
2.3非孔轴类（即暴露表面）不属于孔类和轴类的表面，或用深度尺（高度尺）测量的表面如图3。
3一般规定
3.1要求系统检查的零件，即使其允许的偏差值等于或大于本标准规定值时，亦应在图中注出偏差值。
3.2未注公差尽寸的极限偏差的检查，通常是用精度不低于0.1mm的万能量具进行抽查或以加工工具控制，无需制造专用检验量具，只有在大量生产中，当用万能量具检查有困难时，才允许以专用量具来检查。
3.3若用精度为0.1mm的万能量具度量时，允许将本标准中规定的偏差值增大至小数点后第-位，但所增加数值的绝对值不得大于0.1，（例如：将0.62mm增大至0.7mm，将0.36mm增大至0.4mm）。下载标准就来标准下载网
3．4由两种不同工艺得到的两表面间的尺寸，其极限偏差按精度较低工艺的尺寸偏差规定。3．5对于砂型铸造的零件，由于单面加工所形成的壁厚变动的允许值：厚度≤6mm，允许变动土20%厚度；厚度>6mm，允许变动±15%厚度。3．6在铸锻件的凸块、耳突缘、突缘、托架等上面钻孔壁厚允许减薄，一面加工的突缘及壁厚也允许减薄。其减薄值为：
厚度≤5mm，允许减薄厚度的25%；厚度>5～10mm，允许减薄厚度的20%；厚度>10mm，允许减薄厚度的15%。3.7汽车的零件图上或装配后再加工的总成图上应在技术要求栏中注明“未注公差尺寸的极限偏差按QC／T266-1999的规定。附加说明：

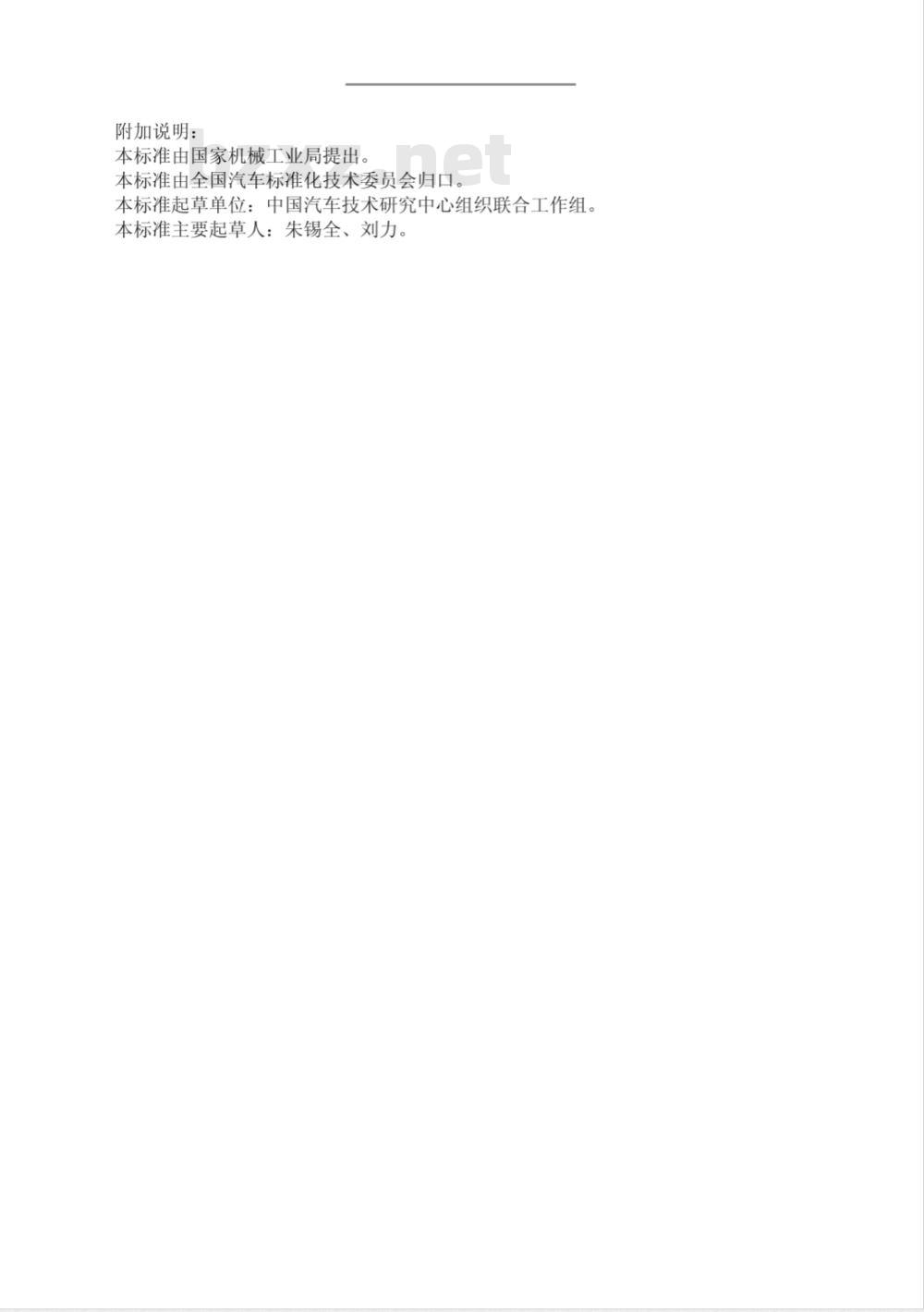

本标准由国家机械工业局提出。本标准由全国汽车标准化技术委员会归口。本标准起草单位：中国汽车技术研究中心组织联合工作组。本标准主要起草人：朱锡全、刘力。
