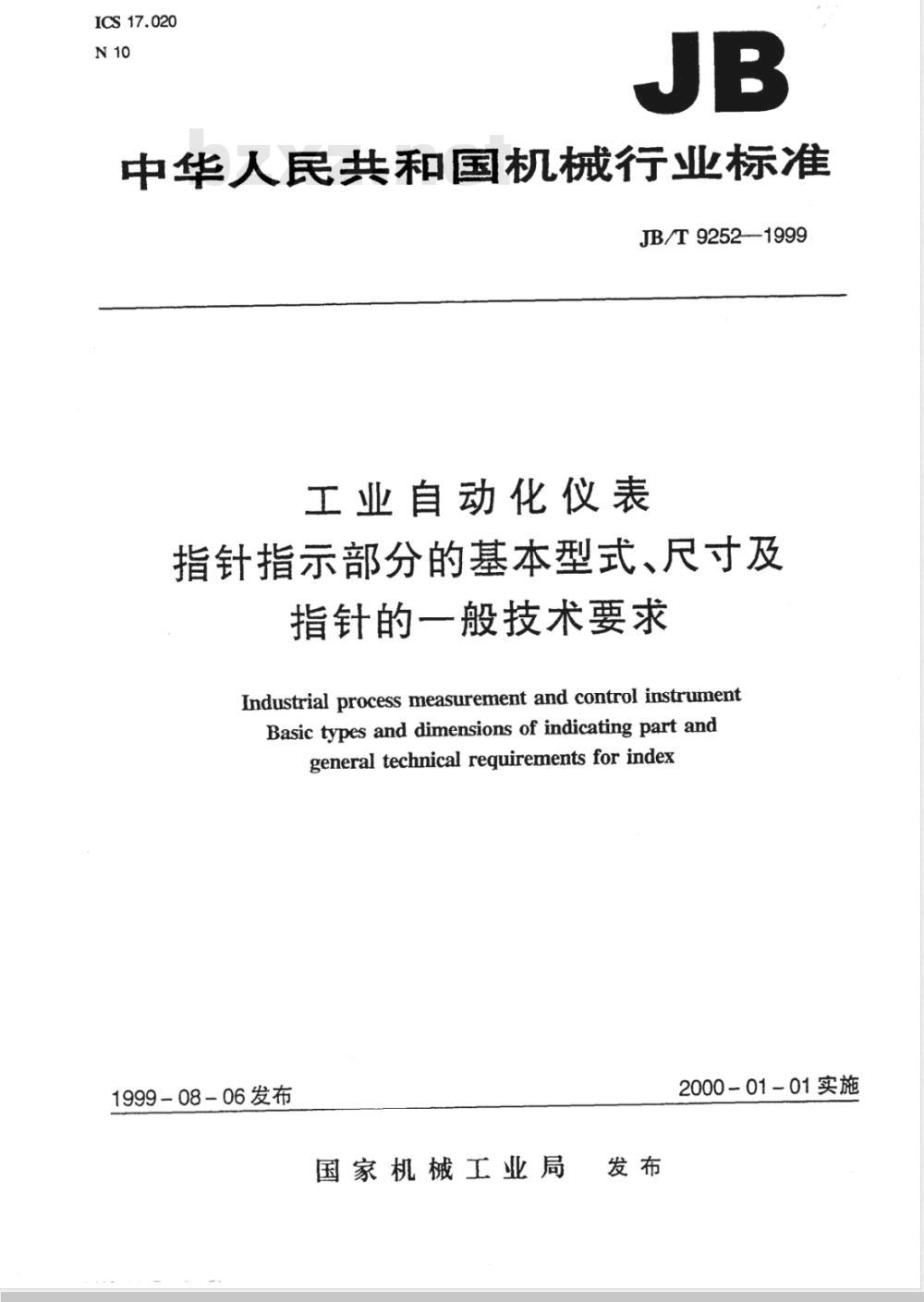

ICS17.020
中华人民共和国机械行业标准
JB/T 9252—1999
工业自动化仪表
指针指示部分的基本型式、尺寸及指针的一般技术要求
Industrial process measurement and control instrumentBasic types and dimensions of indicating part andgeneral technical requirements for index1999-08-06发布
国家机械工业局
2000-01-01实施
JB/T9252-1999

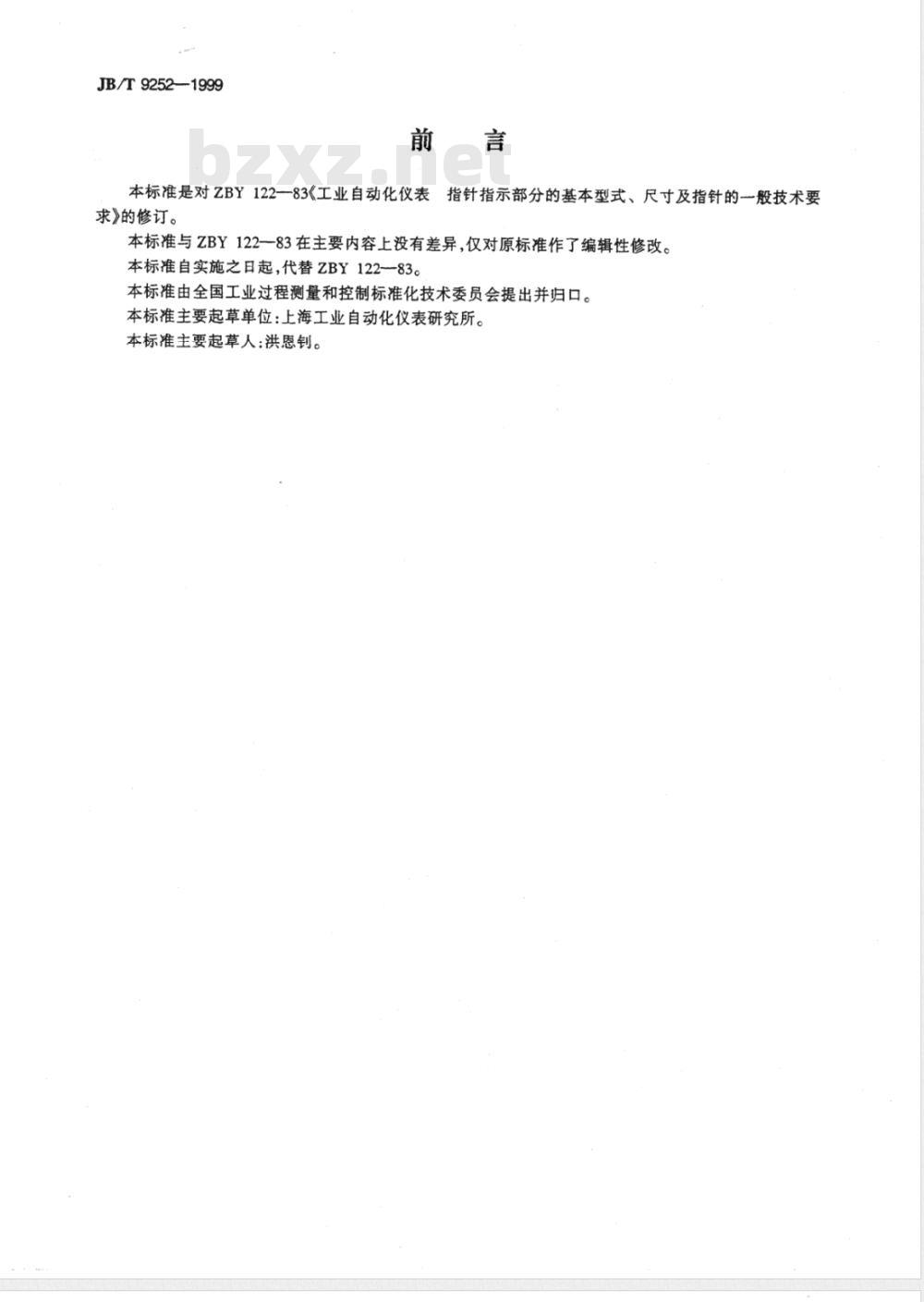

本标准是对ZBY122一83《工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求》的修订。
本标准与ZBY12283在主要内容上没有差异，仅对原标准作了编辑性修改。本标准自实施之日起，代替ZBY122-83。本标准由全国工业过程测量和控制标准化技术委员会提出并归口。本标准主要起草单位：上海工业自动化仪表研究所。本标准主要起草人：洪恩钊。

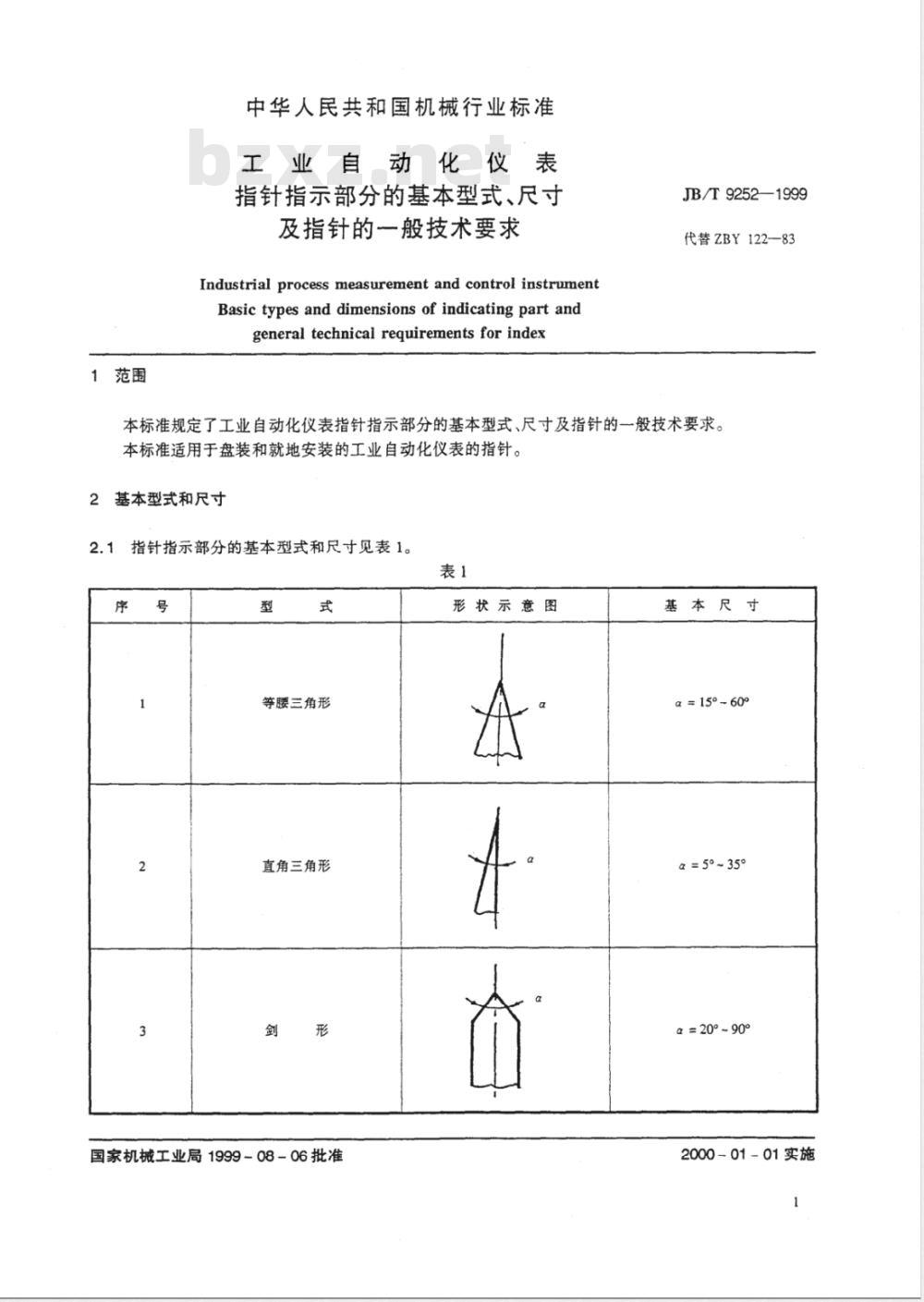

中华人民共和国机械行业标准
工业自动化仪表
指针指示部分的基本型式、尺寸及指针的一般技术要求
Industrial processmeasurementand control instrumentBasictypes and dimensions of indicatingpartandgeneral technical requirements for indexJB/T9252-1999
代替ZBY122-—83
本标准规定了工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求。本标准适用于盘装和就地安装的工业自动化仪表的指针。2基本型式和尺寸
2.1指针指示部分的基本型式和尺寸见表1。表1www.bzxz.net
等腰三角形
直角三角形
国家机械工业局1999-08-06批准形状示意图
基本尺寸
α=15°~60°
8=5°~35°
Q=20°~90
2000-01-01实施
半圆形
凸字形
JB/T92521999

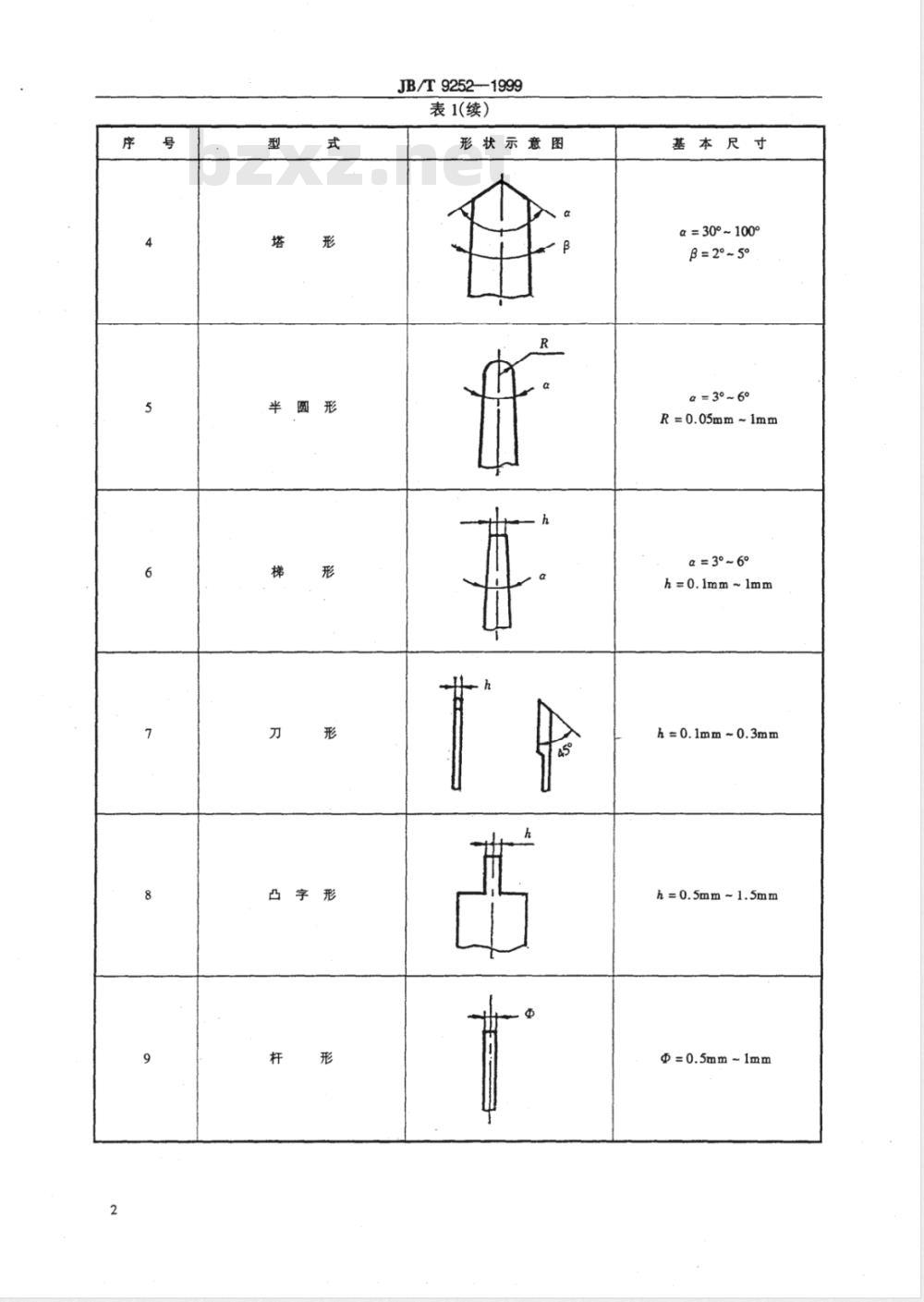

表1(续）
形状示意图
基本尺寸
α=30°~100%
β= 2° ~ 5°
α=30~60
R=0.05mm~1mm
α=3°~6°
h=0.1mm~lmm
h=0.1mm~0.3mm
h=0.5mm~1.5mm
Φ=0.5mm~1mm
带指示线剑形
带指示线塔形
带指示线矩形
JB/T9252—1999

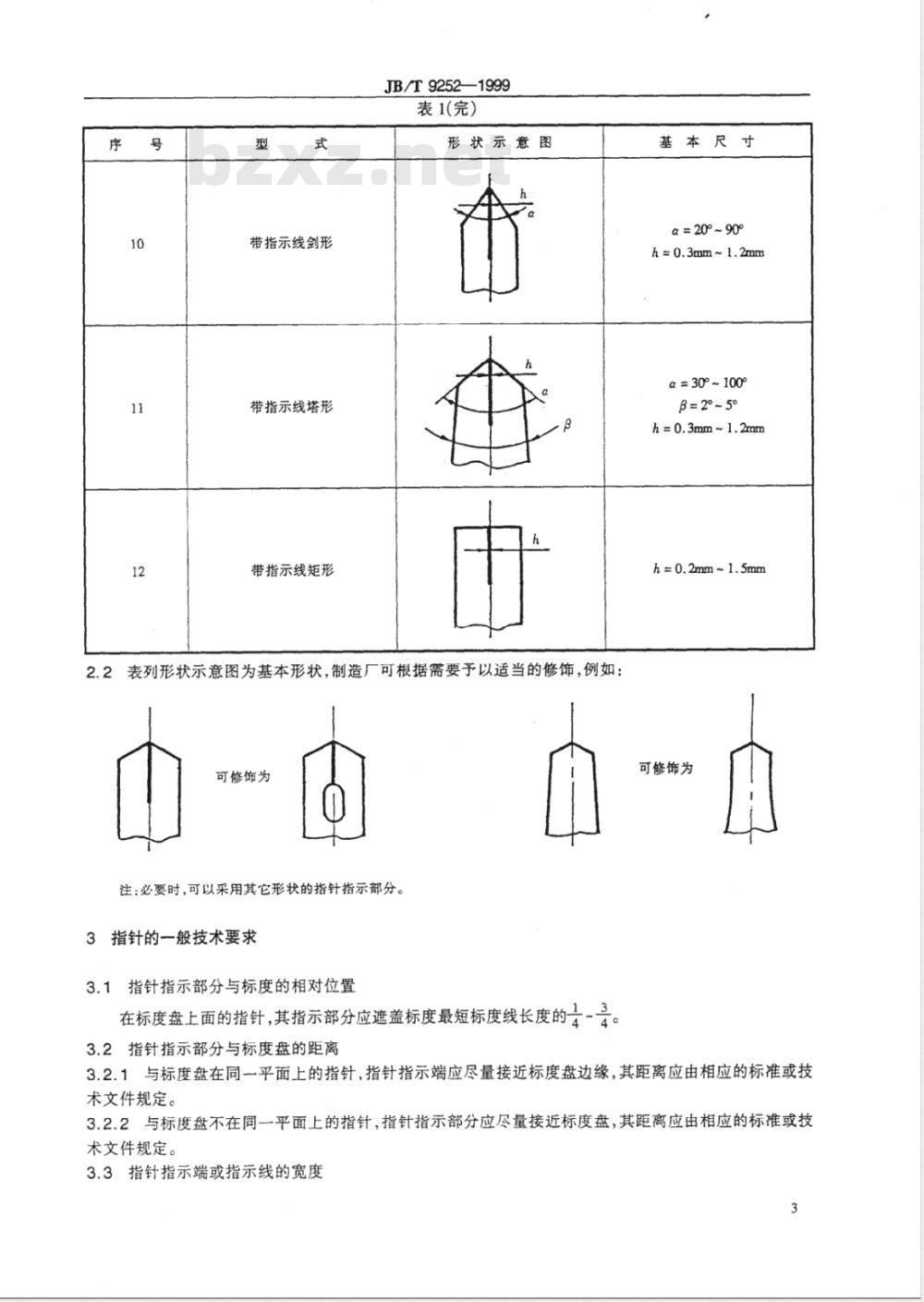

表1(完）
形状示意图
2.2表列形状示意图为基本形状，制造厂可根据需要予以适当的修饰，例如：可修饰为
注：必要时，可以采用其它形状的指针指示部分。3指针的一般技术要求
3.1指针指示部分与标度的相对位置在标度盘上面的指针，其指示部分应遗盖标度最短标度线长度的于-号。3.2指针指示部分与标度盘的距离基本尺寸
α=20°~90g
h=0.3mm~1.2mm
α=30°~100°
β=2°~5°
h=0.3mm~1.2mm
h=0.2mm~1.5mm
可修饰为
3.2.1与标度盘在同一平面上的指针，指针指示端应尽量接近标度盘边缘，其距离应由相应的标准或技术文件规定。
3.2.2与标度盘不在同一平面上的指针，指针指示部分应尽量接近标度盘，其距离应由相应的标准或技术文件规定。
3.3指针指示端或指示线的宽度
JB/T9252—1999
指针指示端或指示线的宽度应不超过标度最短标度线的宽度。3.4指针的颜色
指针正面(可以看到的部分)的颜色：a）白色标度盘时，指针为黑色、红色、绿色或蓝色；b）黑色标度盘时，指针为白色或黄色。指针不允许反光，以免妨碍读数。3.5指针不应有影响外观及形状的缺陷，如镀瘤、夹层、凸痕、毛刺、裂口或加强筋位置不对称等等。3.6为了提高指针强度，可将指针截面制成各种形状。3.7指针的结构、尺寸、重量、平衡、抗磁性、固定方式及其它对仪表计量性能有影响的技术特性应由相应的标准或技术文件加以规定。3.8根据仪表使用时的环境条件，指针应有适宜的保护层，或采用适宜的材料制造。3.9仪表进行各项性能试验时，在外界因素的影响下，指针不应产生妨碍仪表工作和读数的变形及影响仪表美观的缺陷。
中华人民共和国
机械行业标准
工业自动化仪表
指针指示部分的基本型式、尺寸及指针的一般技术要求
JB/T9252—1999
机械工业仪器仪表综合技术经济研究所出版北京市广安门外大街甲397号
邮政编码：100055
话：63490314,63261816
廊坊市光达胶印厂印刷
机械工业仪器仪表综合技术经济研究所发行*
E-mai:sditei@public.gb.com.cn网址：http：//www.itei.com.cn/content.htm*
1999年12月第一版
印数：300
1999年12月第一次印刷
工本费：9.00元
