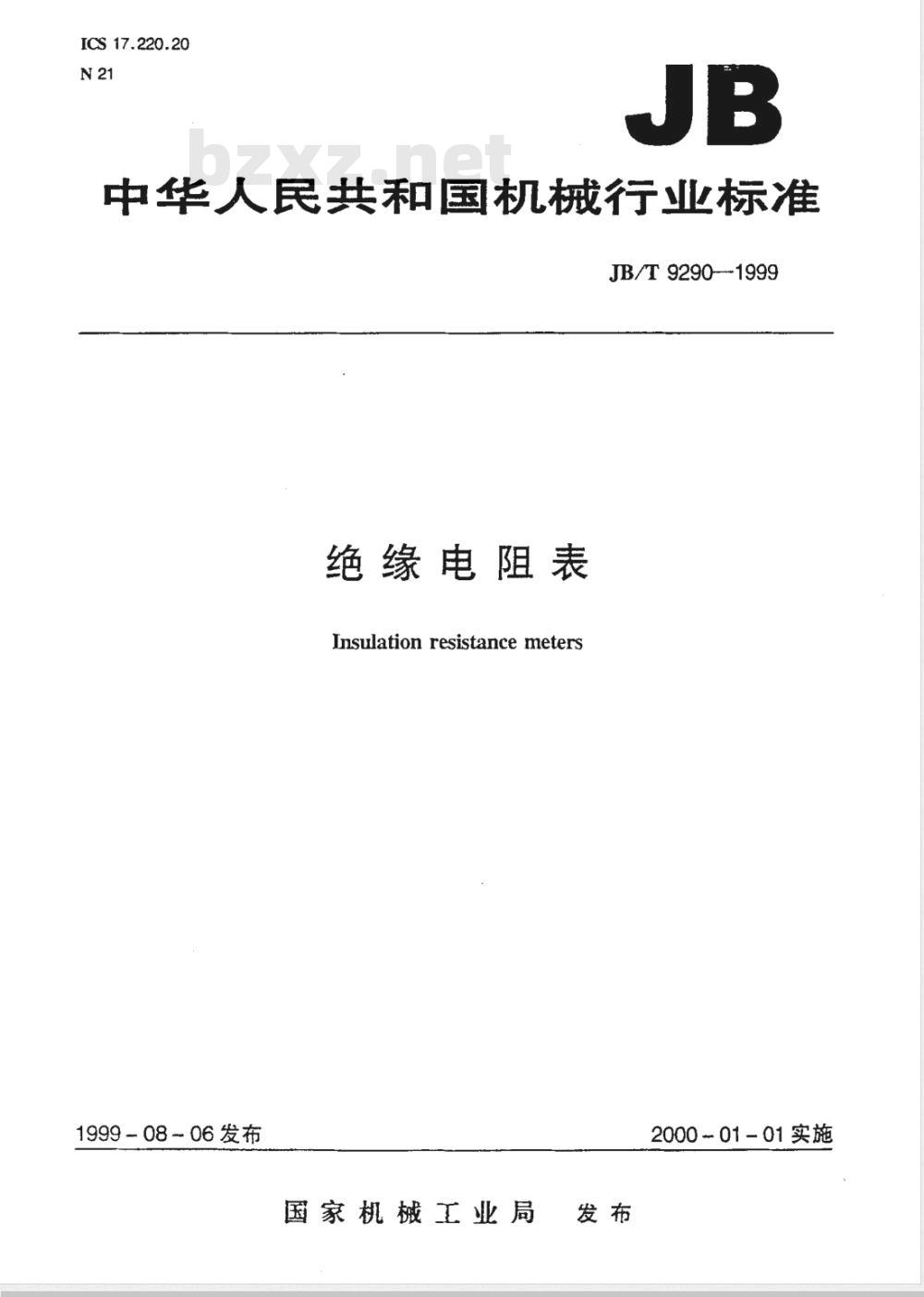

【机械行业标准(JB)】 绝缘电阻表

ICS 17.220.20
中华人民共和国机械行业标准
JB/T 9290-1999
绝缘电阻表
Insulationresistancemeters
1999-08-06发布
国家机械工业局
200001-01实施
JB/T9290—1999

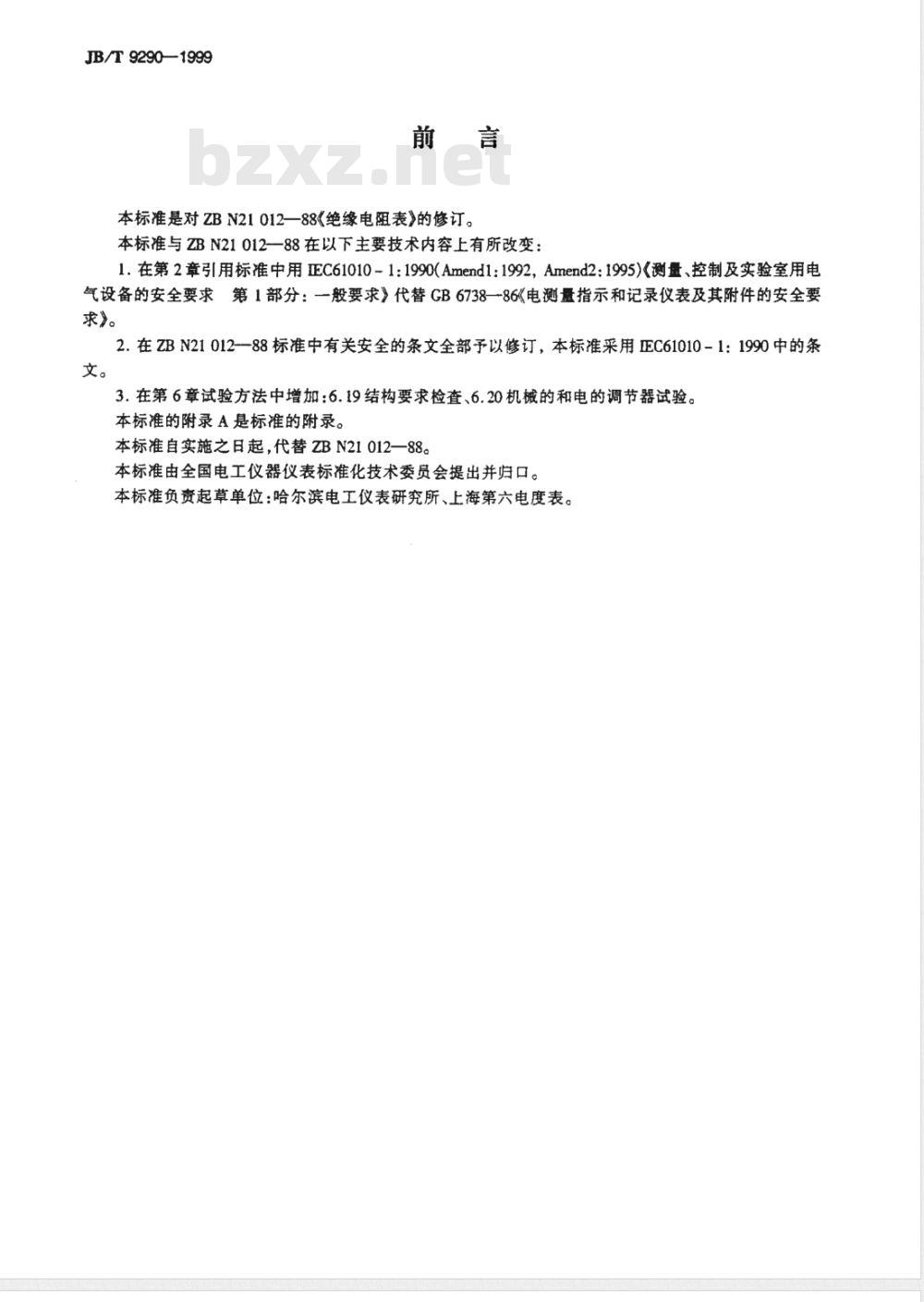

本标准是对ZBN21012—88《绝缘电阻表》的修订。本标准与ZBN21012一88在以下主要技术内容上有所改变：1.在第2章引用标准中用EC610101:1990(Amendl：1992，Amend2：1995)《测量、控制及实验室用电气设备的安全要求第1部分：一般要求》代替GB6738一86《电测量指示和记录仪表及其附件的安全要求》。
2.在ZBN21012一88标准中有关安全的条文全部予以修订，本标准采用EC61010-1：1990中的条文。
3.在第6章试验方法中增加：6.19结构要求检查、6.20机械的和电的调节器试验。本标准的附录A是标准的附录。
本标准自实施之日起，代替ZBN21012—88。本标准由全国电工仪器仪表标准化技术委员会提出并归口。本标准负资起草单位：哈尔滨电工仪表研究所、上海第六电度表。1范围

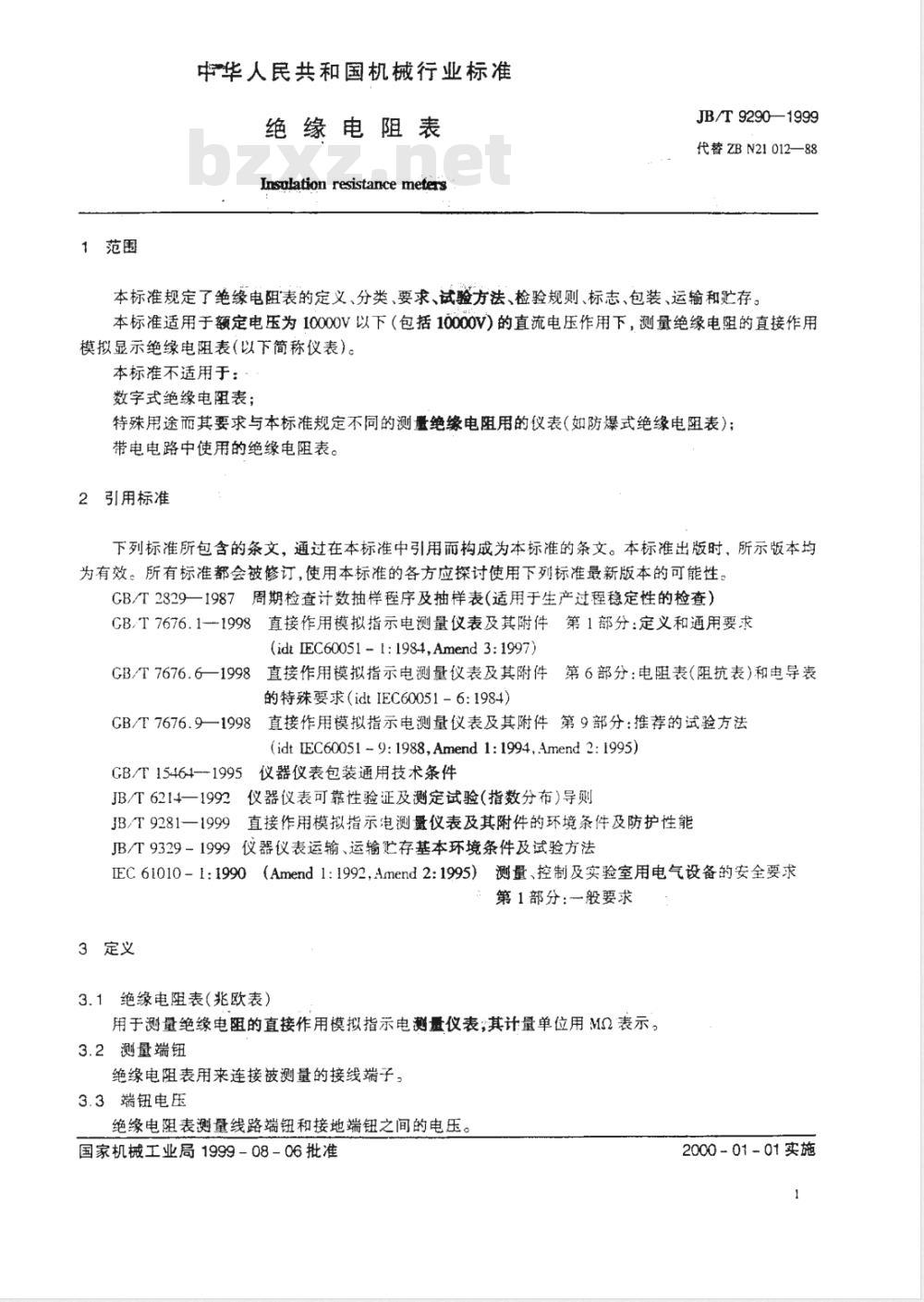

中华人民共和国机械行业标准
绝缘电阻表
Insulation resistance metersJB/T9290—1999
代替ZBN21012—88
本标准规定了绝缘电阻表的定义、分类、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于额定电压为10000V以下（包括10000V）的直流电压作用下，测量绝缘电阻的直接作用模拟显示绝缘电阻表（以下简称仪表）。本标准不适用于：
数字式绝缘电阻表；
特殊用途而其要求与本标准规定不同的测量绝缘电阻用的仪表（如防爆式绝缘电阻表)；带电电路中使用的绝缘电阻表。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2829一1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）CB，T7676.1-1998直接作用模拟指示电测量仪表及其附件第1部分：定义和通用要求(idtIEC60051-:1984.Amend3:1997)GB/T7676.6一1998直接作用模拟指示电测量仪表及其附件第6部分：电阻表（阻抗表）和电导表的特殊要求（idtIEC60051-6:1984）CB/T7676.9一1998直接作用模拟指示电测量仪表及其附件第9部分：推荐的试验方法(idtEC60051-9:1988,Amend1:1994,Amend2:1995)仪器仪表包装通用技术条件
GB/T 15464--1995
JB/T6214一1992仪器仪表可靠性验证及测定试验（指数分布）导则JB/T9281-19991
直接作用模拟指示电测量仪表及其附件的环境条件及防护性能JB/T9329－1999仪器仪表运输、运输延存基本环境条件及试验方法EC61010－1：1990（Amend1:1992，Amend2:1995）测量、控制及实验室用电气设备的安全要求第1部分：般要求
3定义
3.1绝缘电阻表（兆欧表）
用于测量绝缘电阻的直接作用模拟指示电测量仪表，其计量单位用M2表示。3.2测量端钮
绝缘电阻表用来连接被测量的接线端子，3.3端钮电压
绝缘电阻表测量线路端钮和接地端钮之间的电压。国家机械工业局1999-08-06批准2000-01-01实施
3.4额定电压免费标准下载网bzxz
JB/T9290—1999
绝缘电阻表测量端钮处于开路状态下输出电压的标称值。3.5开路电压
绝缘电阻表测量端钮处于开路状态下所测量的输出电压实测值。3.6中值电阻
绝缘电阻表标度尺几何中心附近分度线的电阻值。该电阻为最大分度线电阻值2%的1，2,5或它们10的整数倍的电阻值。
3.7中值电压
绝缘电阻表测量端钮连接中值电阻所测量的输出电压值。4分类
4.1按额定电压分类
50V,100v,250V,500V,1000v2000v,2500V,5000V1000V4.2按测量上限电阻值分类
50MQ，100MQ，200MQ，250M2，500MQ，1000MQ，2000MQ，2500MQ，5000MQ，10000MQ，50000MQ100000M2。
4.3按等级指数表示的准确度等级分类1,(1.5),2,(2.5),(3),5,10,20
注：无括号的等级指数优先采用。4.4按供电电源分类
a）化学电源供电；
b）交流电网供电；
c）内附手摇发电机供电。
4.5，按测量机构的工作原理分类a）磁电系电流表；
b）磁电系比率表。
4.6按环境条件和防护能力分类
见JB/T9281的第4章。
5要求
5.1参比条件
5.1.1见GB/T7676.6的4.1,并满足表1规定。表1
供电电源
5.2基本误差极限、基准值
见CB/T7676.6的4.2。
电池供电
电网供电
手摇发电机
规定的电压范围
电压的标称值
频率的标称值
120r/min, 150 r/min
允许偏差
标称值±5%
标称值±1%
±2t/min

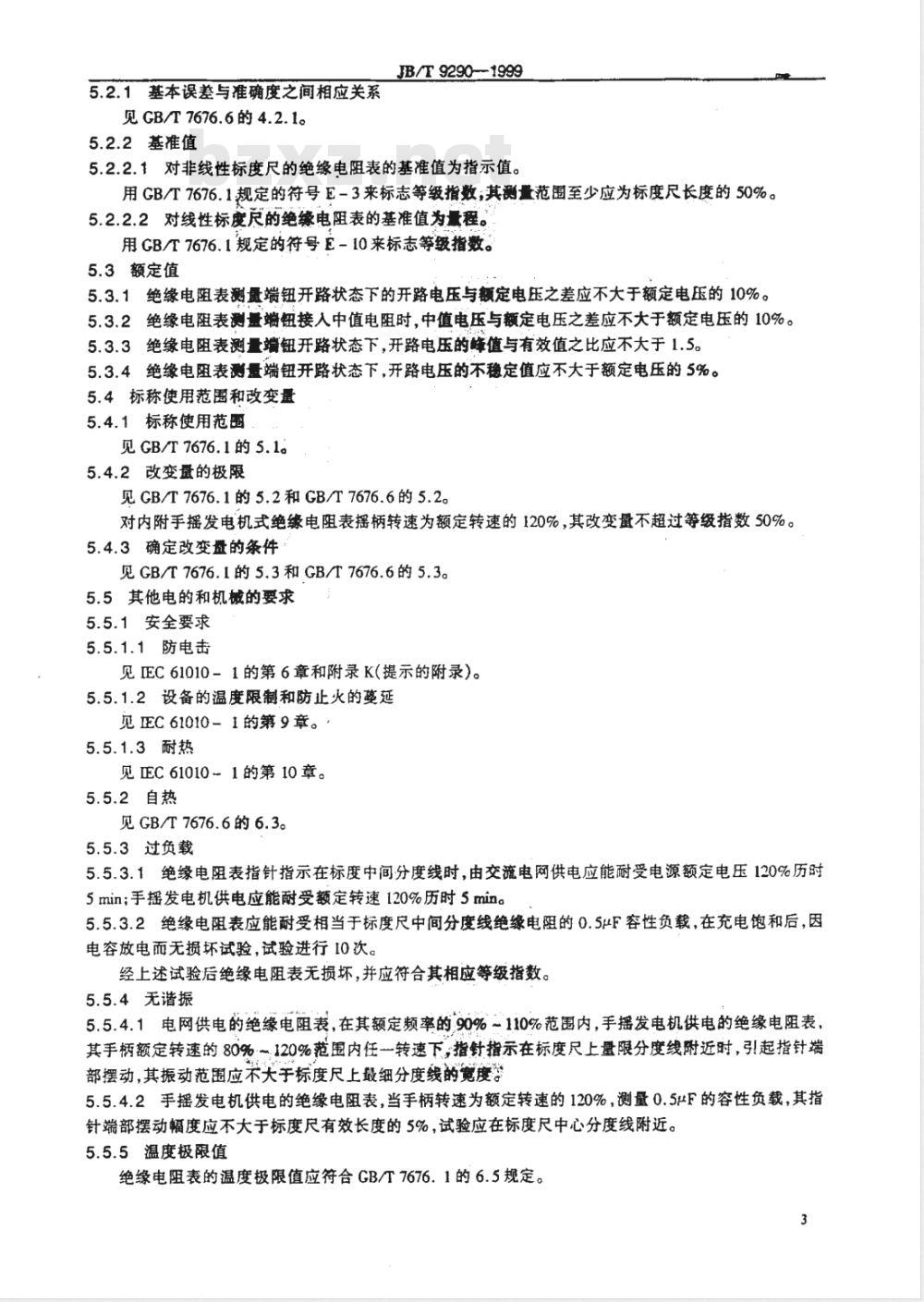

5.2.1基本误差与准确度之间相应关系见CB/T7676.6的4.2.1。
5.2.2基准值
JB/T9290-1999
5.2.2.1对非线性标度尺的绝缘电阻表的基准值为指示值。用CB/T7676.1规定的符号E－3来标志等级指数；其测量范围至少应为标度尺长度的50%。5.2.2.2对线性标度尺的绝缘电阻表的基准值为量程。用CB/T7676.1规定的符号E-10来标志等级指数。5.3额定值
5.3.1绝缘电阻表测量端钮开路状态下的开路电压与额定电压之差应不大于额定电压的10%。5.3.2绝缘电阻表测量端钮接人中值电阻时，中值电压与额定电压之差应不大于额定电压的10%。5.3.3绝缘电阻表测量端钮开路状态下，开路电压的蜂值与有效值之比应不大于1.5。5.3.4绝缘电阻表测量端钮开路状态下，开路电压的不稳定值应不大于额定电压的5%。5.4标称使用范围和改变量
5.4.1标称使用范围
见GB/T7676.1的5.1。
5.4.2改变量的极限
见GB/T7676.1的5.2和GB/T7676.6的5.2。对内附手摇发电机式绝缘电阻表摇柄转速为额定转速的120%，其改变量不超过等级指数50%。5.4.3确定改变的条件
见GB/T7676.1的5.3和GB/T7676.6的5.3。5.5其他电的和机械的要求
5.5.1安全要求
5.5.1.1防电击
见EC61010－1的第6章和附录K（提示的附录）。5.5.1.2设备的温度限制和防止火的英延见EC61010-1的第9章。，
5.5.1.3耐热
见EC61010～1的第10章。
5.5.2自热
见GB/T7676.6的6.3。
5.5.3过负载
5.5.3.1绝缘电阻表指针指示在标度中间分度线时，由交流电网供电应能耐受电源额定电压120%历时5min；手摇发电机供电应能耐受额定转速120%历时5min。5.5.3.2绝缘电阻表应能耐受相当于标度尺中间分度线绝缘电阻的0.5μF容性负载，在充电饱和后，因电容放电而无损坏试验，试验进行10次。经上述试验后绝缘电阻表无损坏，并应符合其相应等级指数。5.5.4无谐振
5.5.4.1电网供电的绝缘电阻表，在其额定频率的90%~110%范围内，手摇发电机供电的绝缘电阻表，其手柄额定转速的80%.120%范围内任一转速下，指针指示在标度尺上量限分度线附近时，引起指针端部摆动，其振动范围应不天于标度尺上最细分度线的宽度。5.5.4.2手摇发电机供电的绝缘电阻表，当手柄转速为额定转速的120%，测量0.5F的容性负载，其指针端部摆动幅度应不大于标度尺有效长度的5%，试验应在标度尺中心分度线附近。5.5.5温度极限值
绝缘电阻表的温度极限值应符合CB/T7676.1的6.5规定。3
JB/T9290-1999
手摇发电机式绝缘电阻表可在不通电下，进行温度极值试验。5.6结构要求
5.6.1指示器
指针端部距标度盘表面的距离应不大于（0.01L+1)mm，式中L为指针长度。刀形和丝形指示器的尖端至少应盖住标度尺最短分度线长度的1/2。5.6.2防接触封印
见GB/T7676.6的7.1。
5.6.3接线端钮
绝缘电阻表接线端钮应采用绝缘材料制成且不易拧掉的端钮帽，但屏蔽端钮允许采用金属材料端钮帽。
绝缘电阻表测量端钮中的接地端钮应为正极性，电路端钮应为负极性。5.6.4标度尺
见GB/T7676.1的7.2和GB/T7676.6的7.25.6.5可更换的部件
用电池供电的绝缘电阻表电池更换应不破坏其封印。在结构上应使电池与测量机构隔离。5.6.6机械和电的调节器
见GB/T7676.1的7.5.1c
5.6.7振动和冲击影响
见GB/T7676.1的7.6。
5.6.8屏蔽装置影响
测量上限为500MQ以上的绝缘电阻表应有防止测量电路泄漏电流影响的屏蔽装置和独立的引出屏蔽端钮。当接地端钮和屏蔽端钮及线路端钮和屏蔽端钮各接人电阻值等于绝缘电阻表测量回路串联电阻值100倍的电阻时，仪表能满足其准确度等级指数。5.7可靠性要求
5.7.1对测量机构的可靠性要求
对测量机构的可靠性要求以指示器的偏转次数计的平均寿命（MTTF)为80万次。5.7.2对转换开关的可靠性要求
对具有转换开关的仪表，其转换开关以旋转次数计的平均寿命（MTTF）为3万次。5.7.3对调节电位器的可靠性要求具有调节电位器的仪表，其调节电位器以旋转次数计的平均寿命（MTITF)为3万次。5.7.4对内附手摇发电机的可靠性要求具有内附手摇发电机的仪表，其手摇发电机以转动、停止次数计的平均寿命（MTTF)为3万次。6试验方法
6.1试验条件
见GB/T7676.9的1.2。
6.2基本误差试验
见GB/T7676.9的2.8。
6.3环境温度引起的改变量试验
见GB/T7676.9的3.2。
6.4湿度引起的改变量试验
见GB/T7676.9的3.3。
6.5位置影响引起的改变量试验
见CB/T7676.9的3.4。
6.6外磁场引起的改变量试验
见GB/T7676.9的3.5。
6.7供电电源变化引起的改变量试验JB/T9290—1999
6.7.1电网供电电压和频率变化引起的改变见CB/T 7676.9的3.17.和3.18
6.7.2电池供电电压变化引起的改变量见CB/T7676.9的3.11。
6.7.3手摇发电机转速变化引起的改变量6.7.3.1程序
1）仪表的内附手摇发电机以额定转速通电，施加足够的激励，轻敲，使指示在接近测量范围上限的80%之分度线上，从试验电阻器记录激励值(Bs）。2）议表的内附手播发电机以120%额定转速通电记录产生与程序1)相同指示的激励值（Bx）。6.7.3.2计算
由手摇发电机转速变化引起的以百分数表示的改变量的绝对值由下式计算。Bs-Bxl
式中：Ar基准值。
6.8铁磁支架引起的改变试验
见GB/T7676.9的3.1。
6.9导电支架引起的改变量试验
见GB/T7676.9的3.13。
6.10自热试验
见GB/T7676.9的4.14。
6.11过负载试验
见5.5.3。
6.12无谐振试验
6.13额定值试验
见5.3。
6.13.1仪表的开路电压和中值电压，应采用准确度等级指数不大于1.5级的静电系电压表测量。6.13.2仪表开路电压的不稳定值采用准确度等级指数不大于1.5级的静电系电压表测量，其值为1min内最大指示值和最小指示值之差。6.13.3仪表开路电压的蜂值与有效值之比按图1所示电路测量。8
绝缘电阻表
一整流器。其反向电压应不小于被试绝缘电阻表的额定电压的1.5倍。C—电容器。其耐电压应不小于被试绝缘电阻表的额定电压的1.5倍，且电容量应不小于0.01uF。一静电系电压表，指示电压有效值U1。P
P2———静电系电压表，指示电压峰值U2。图1
6.14安全要求试验
试验条件见EC61010-1的第4章。6.14.1防电击
JB/T92901999
按EC61010-1的第6章，对同时具有危险带电零件及可触及导电件的仪表还应按EC61010－1的附录K(提示的附录)规定的检验项目，对产品进行检验。6.14.2设备的温度限制和防止火的蔓延按EC61010－1的第9章。
6.14.3耐热
按EC61010-1的第10章。
6.15屏蔽装置影响试验
见5.6.8。
6.16温度极限值试验
见CB/T7676.9的4.1。
6.17振动和冲击试验
见GB/T7676.9的4.10。
6.18可靠性试验
仪表可靠性验证试验按JB/T6214的6.3确定试验方案。6.18.1试验方案
选用α=β=0.2,Dm=3,=1的定时截尾试验方案。6.18.2抽样数量及试验时间（或次数）6.18.2.1按上述试验方案确定的抽样数及试验时间，次数分别见表2~表4。6.18.2.2测量机构、转换开关、电位器、内附手摇发电机的可靠性试验应分别抽样进行。6.18.3试验程序
6.18.3.1按表2进行试验的程序
按表2规定抽取的样品在参比条件下进行不少于2h的预处理。1
表2测量机构偏转次数计的抽样数及试验次数抽样样品数
每台试，验
表3转换开关、电位器的抽样数及试验次数羊品数
拙样样
每台试验次数
表4内附手摇发电机的抽样数及试验转动、停止次数抽样样品数
2）按本标准规定的出厂检验项目进行试验，如样品有不合格项目出现，允许用出厂检验项目全部合格的样品替换。
3）按表2确定偏转次数。
JB/T 9290-1999
4）将样品通过定时开关接入，使被试仪表指示器能周期地产生20%到80%量程指示的激励电路。定时开关的开闭周期为8s（开关电路在二个点上各停4s），并使仪表指示器偏转重复程序3）规定的次数。
5）重复程序1)。
6）对完成正述程序的样品按出厂检验项目检测，并记录失效数。6.18.3.2按表3进行试验的程序
1）按表3规定抽取样品，将样品在参比条件下进行不少于2h的预处理。2）按出厂检验项具对样品进行检测，如样品有不合格项目出现，允许用出反检验项目全部合格的样品替换。
3）按表3.确定旋转次数。
4）将开关从-个极端位置旋转到另一个极端位置；对360°旋转无止挡的开关，以旋转360°为一次。
5）以6s为周期重复程序3)规定的次数。对360°旋转无止挡的开关，以顺时针旋转程序3)一半的次数，再逆时针旋转到程序3)规定的全部次数。6）重复程序。1)。
7）按出厂检验项目对样品进行检测，并记录失效数。6.18.3.3按表4进行的试验程序
1）按表4规定抽取样品，将样品在参比条件下进行不少于2h的预处理。2）按出厂检验项目对样品进行检测，如样品有不合格项目出现，允许用出厂检验项目全部合格的样品替换。
3）按表4确定转动、停止次数。4）通过定时开关控制，使样品周期地转动、停止，定时开关的转动、停止周期为Imin（开关电路在二个点上各停30s），并使样品转动、停止重复程序3)规定的次数。5）重复程序1)。
6）按出厂检验项目对样品进行检测，并记录失效数。6.19结构要求检查
对5.6.1~5.6.5以目测检查。
6.20机械的和电的调节器试验
6.20.1机械的零位调节器见GB/T7676.9的152.6。6.20.2电的零位调节器见GB/T7676.9的1：2.7。7检验规则
仪表的检验分为出厂检验、型式检验、周期性检验和可靠性验证试验。7.1出厂检验
出厂检验由制造厂技术检验部门对生产的每个产品进行检验，检验合格后打印与加封并给予产品合格证。
检验的项目
外观和标志；
基本误差试验；
位置影响试验；
中值电压试验；
防电击试验（6.14.1），按EC61010-1中4.1的规定确定。7.2型式检验
JB/T 9290-1999
按本标准及制造厂的产品技术条件所规定项目进行的检验。下列情况下均进行型式检验；
a）新产品设计定型鉴定及批试生产定型鉴定；b）当仪表在结构、工艺或主要材料上有所改变，可能影响本标准规定时或批量生产间断年后又重新投产。
7.3周期性检验
为了保证产品质量稳定而定期进行的检验。7.3.1每三年不少于一次的周期性检验，应按本标准所规定的型式检验项目进行。7.3.2每年不少于一次的周期性检验，其检验项目见附录A（标准的附录）。7.4可靠性验证试验
产品在批量生产定型时均应进行可靠性验证试验。并至少每五年应重复进行可靠性验证试验。产品的关键结构或材料进行重大改变时，以及产品停产三年以上又恢复生产时，应重做可靠性验证试验。
7.5抽样方案
7.5.1型式检验和周期性检验抽样方案按GB/T2829选择判别水平I，RQL=30的二次抽样方案：即
7.5.2可靠性验证试验抽样方案
[n,Ac,Re]
[4,0,2
按6.18.2表2，表3，表4中规定选择抽样品数，满足随机抽样。如有不合格项目的样品可按6.18.3规定替换。
7.6不合格分类
不合格分为：A，B,C三类。
7.6.1定A类不合格为1,B类不合格为0.6,C类不合格为0.2。7.6.2检验项目的不合格类别的划分见附录A（标准的附录），对于一个样品的某一个试验项目发生一次或一次以上的不合格，均按一个不合格计。7.7检验结果的判定
7.7.1般性检验判定原则
试验中发现任一样品有A类不合格或折算为A类不合格数等于或大于1时，则判定该样品为不合格。根据抽样方案中的合格判定数Ac及不合格判定数Re确定试验是否合格。7.7.2可靠性验证试验的判定规则在验证试验的检测中，发现有A类不合格，则失效数记为1,发现B，C类不合格按7.6.1折算成个A类不合格，则失效数记为1，在不同的样品上出现相同的失效，按一个失效计：8标志、包装、运输和贮存
8.1标志
8.1.1通用标志和符号见CB/T7676.1的8.1，使用环境条件的分组见JB/T9.81中的1.1：8.1.2标志和符号位置
8.1.2.1仪表标度盘上应给出的标志和符号见GB/T76:6.1的8.2对使用环境条件对CB/T7676.1规定不同的仪表，还应给出组别标志：8.1.2.2除在标度盘给出者外，其他标志和符号应在有关文件中给出。8.1.3关于影响量的标称使用范围和参比值的标志见GB/T7676.1的8.3。8
8.1.4接线端的标志和符号
JB/T9290-1999
绝缘电阻表的测量端钮应分别标出线路端钮（L)，接地端钮（E），屏蔽端钮（G)的标志符号。8.2包装
8.2.1仪表及附件的包装应满足GB/T15464的规定。8.2.2包装产品的随带文件：
产品合格证；
产品说明书；
装箱单；
其他有关的技术资料。
8.3运输、存
仪表的运输贮存应满足JB/T9281中表2规定。8.4试验方法
8.4.1包装条件下高温试验、低温试验见JB/T9329的4.1和4.2的规定。8.4.2包装条件下湿热试验：
见JB/T9329的4.3规定。
8.4.3包装条件下碰撞试验
见JB/T9329的4.4的规定。
8.4.4包装条件下跌落试验
见JB/T9329的4.5.1的规定。
8.5保管
8.5.1仪表在非包装条件下应存放在室内温度为0℃~40℃，相对湿度应不大于85%，且空气中不应含有足以引起腐蚀的有害物质。
8.5.2仪表及附件如存放在仓库内，则应在制造广原包装的条件下放在支架上保管。9
