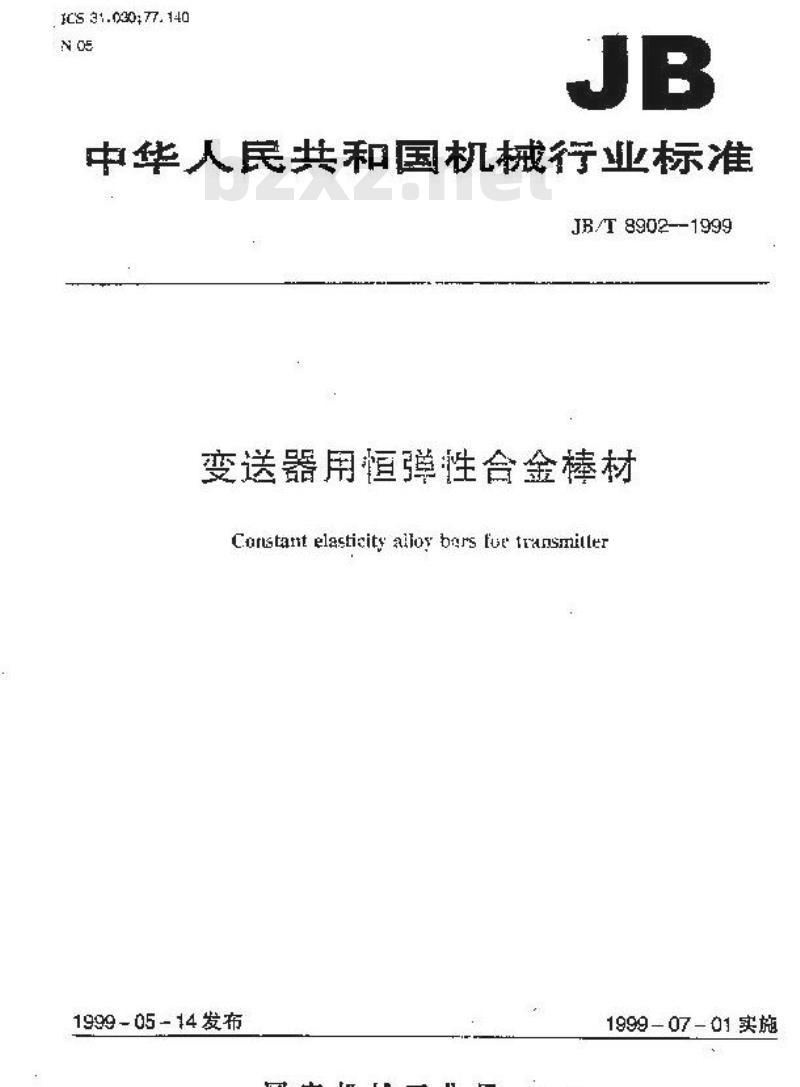

【机械行业标准(JB)】 变送器用恒弹性合金棒材

CS 31.030:77.140
中华人民共和国机械行业标准
JB/T 8902-1999
变送器用恒弹性合金棒材
Canstant elasticity ailoy bars fue transmitler1999-05-14发布
国家机械工业局
1999- 07 - 01 实施
JB/T8902—1999
本标准所规定的合金以研制到投人批盘生产已达十余年，其组成等同于AS5223E（I095)，主要技术指标达到了该标准水平，满足了引进美网Rosemkint1151系列电容式变送器及同类电容式变送器杯作对替将的综合要求。
车标难附A是示的对录，
本标造白仪表功能村料标准比技术委员公提出办归口。本标强自后庆议表材料研究所负责起草，西安议表厂、上游威尔牵收表有限公司等单位参加起草。本标征去要表享人：危在光、万红、王思行、陆孝孟本标准实托重成位表材料新究新负解释，1在菌
中华人民共和国机械行业标准
变送器用模弹性合金捷材
Codstaut elnsticity alloy bars for transnitterJB/T 8902-1999
本标准规定了变送器用恒弹性合会样村的技术要求、试验方法、检验规则、包装、标志和质虽证。
去标准适用于制作儿51系列电容式变送器致同类电容式变送器杯化用恒逆性合金冷拔光摔和锻态车光捧，
2引月标准
下到软准所包含的条文，通过在本标准中引用而构成为本标准的多文。本标准出板时，所示意本内为有效。所有标准都会被修订，使用术标准的各方应探讨使再下列标准最新版求的可能性GBT223bzxz.net
GB.T 2281987
GB.T 2301991
GB门4162—1991
GB:T 4339—1999
GR:T1129T—1991
GB7T15005—1994
GB.T:5B22—1995
YS/T 347-[994
3技术要求
钢铁收合金化学分析方法
金属拉伸试验法
金属资氏硬座试险方决
锻轧扎钢棒超声这检验方法
金属材料热能胀持征参数的测定转密合金包装、标志和质量证明书的一轻规定弹性合金的尺寸、形、表而质量、试验方法和检验观测的一龄观定磁粉探伤力法
单相铜合金品控厚测定法
3.：合金化学成分成符合表1规定表
会会化学或分
32交货状态
齐大十
合会财括成以格拨度光梯或锻造后车光摔交货。3. 3合金择材品种、尺下及充许偏差应符合表2规定。3.4合金摔材内部应无裂纹、发效、气孔、疏松等缺陷。3.5表面喷量
冷拉廉光棉表面质量应符合GB/T15006的有关规定。锻态车光表面应光滑，不充许有影响使用的缺陷存在。国家机批工业局1999-05-14批准4.9
1999-07-01实施
产品种类
冷虹工磨光择
钦悉车光棒
JB/T8902-1999
表2品种及尺寸
立经元许偏营
40.0-50.0
ss 500
生，经及方办效，可洪应其危种类和就格的样对。光许损次重量不超过设报长置！0%，长压不小手200m占的摔材。3.6告金性能
3.6. 1 机械性能
合金的视获性能底符会聚3划定。宵盒的机恢性能
冷基工
详：HRC在1中径处进行测整。
3.6.2 特理性能
接拉强压
合金时效状态的缓能账系效为：6.0×10*/℃-8.0×10*/（-40-+80℃）。3.7控加工择的品粒度等级应不大于9经，逆跑方法
全金降材的尺、降外录及各种性能约试验方法检表4规定进行。表 4试验方法
农面预条
化学成药
线医乐斑
抗拉殊废、仲长率
特氏诞店
品粒度
为都湖所
检些规账
武验方弘标准
GE/T 15006
GB.T15006
GE/T 223
GB/T4339
GEAT 228
CB/T230
Y5/T 347
GE/T 4162,CB/F 15822
HR(HK)
20HRC 28HRC
联存数量
每拦五用
每批五根
专批五推担
5.1按验分类
产品的检查和验收击供方技术监整部门进行，分出厂检验《交收章验)和型式检验(例行检验)。2
5.2检验项目
5.2.1出严趋酸项自关
）化学股份；
b)线影账系数(+℃+℃);
c内部及变面质量：
)尺寸。
JBT8902-1899
好有特殊要求，接传需效污有关就定进行，5.2.2型式试验
型点试验每年不得少于一次，按标准全部项日进行。如牛产工艺，原材料有教大改变或停产一年以上恢单尘产时也应避行翻式试验。5.3均批规则
合金棒材床安批是交表和验改，每批由间一障号，同一形状、同一品种同规势，河一或志能台金存材组成：
5.4最格方法
台金牌移擎签项自的取竹座符合表4现定，型式试整样品必须产出厂检验合格的批中随积扫职：5.5烹览与判定规则
5.5.1合金持材交货放态下初检结累不符合技示要求时，在许从该中双倍效盘试样违行该不台构项目的复验。支验结果即使一根试样不命格，则认定该批合会撑材不合格而不于验收。5.5.2显式试验只要有一项不合格.则应男拍样进行更验。右仍有一项不台格，可判为型式试验不合始。8包装、标志和产品质量证明书
台金标的包装、标表和质量证明书应行台CB/T13297的有关复定，JA/T S902—1999
附录A
（提示的附录）
含盘参考性能
41合金推荐的时效势处现制度为：750它，4h保温。2冷加工时效状态合金的物球性能如表A1。表41合金的物理性能
研目名称
现民弹型模读
,（40℃80)
就率益度系数
现公版
泡和磁感应强度8.n
饱和磁伸脂系数，
感里益充c
电阻率
弹性境量温度系数如表A之。
Omn\/m
表A2合金的弹性模盘温度系数
时效度
性能效
16.5[82)1990
1.0 -+13.0
65600-75C00
弹性模盈润压系数8，（-60--80%）1o
-38 -15
-20 -- u
0 ~ +20
0 ~+20
18--20
-10- +35
+31- 55
142·-+6+
40-161
28--55
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
