【机械行业标准(JB)】 廉金属铠装热电偶电缆

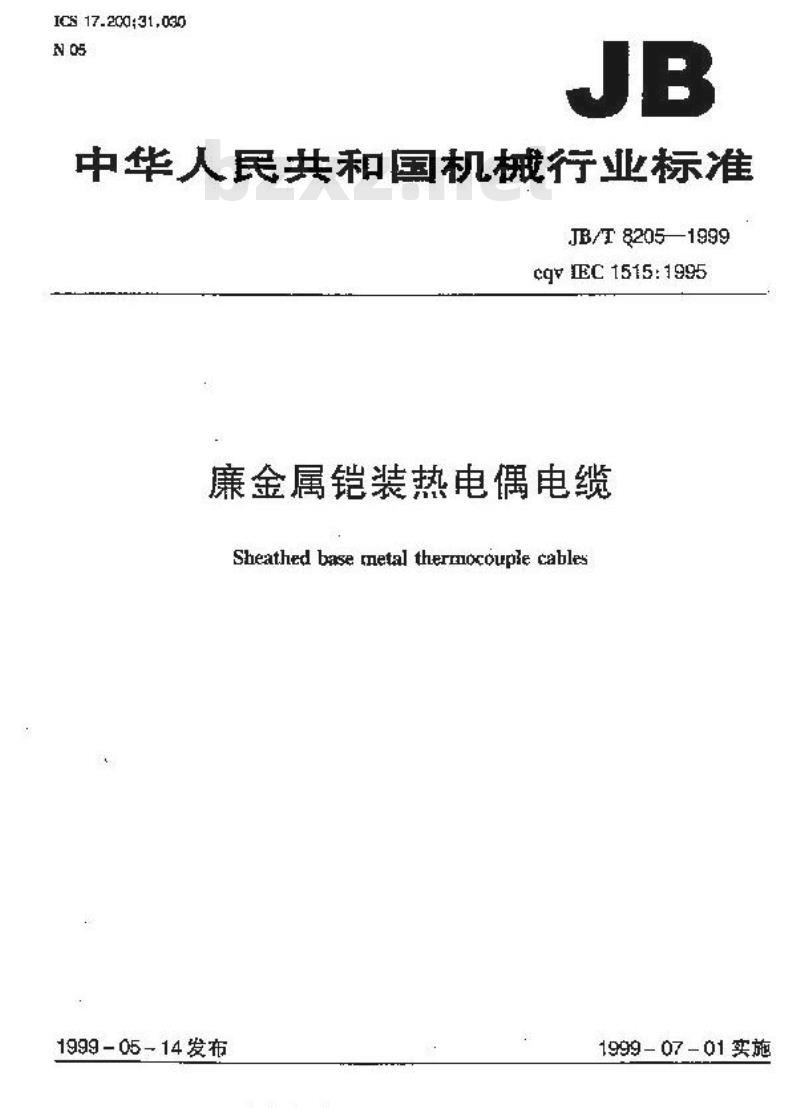

I0S 17.200;31,030
中华人民共和国机械行业标准
JB/T8205—1999
cqvEc1515:1995
廉金属铠装热电偶电缆
Sheathed base rnetal therrnocoupie cables1999-05-14发布
国家桃械工业局
1999-07-01实施
JB/T8205—1999
EC前言
引用标
产品分类
发术性
试验方偿
控险势则
供货方式、包装及其标志
雅录4（标准的耐录）主要原材料技术娶求附录B（提示的附整）
热电动型迎式记录表
JB/TB205-·1999
本标准是根据国际电工季会（E心）1995年发布的1515：[的95inralinsulstedthempccuplecablesandtbem0eouples）第一、二与部分对B/T8205.1-95（锁装热电材料》和JB/T8205.2-95(铠装热电做材料实验方法》进行修订的，其内容包搭了漫金典他装做电电缘和爆金属铠装热电钢电缆变验方法两个都分，在技术内容上与E1515:1995等效。标准在原标准的基础上，根据IIS-90温标及EC1515：1995主要在以下几个方面修改：1.将30/8205. 1-95铠装热电编材料和JB/8205.2-9张整辑热电斜材料实趋方法?合二为-个标准，更名为廉金属论装热电偶电魏。2.增加了恺装铬硅一染硅送[K热电谢电缆品种。3.在保留原标准虫4.0和Φ5.0两种规格的基耐上，产品尺寸及充差等同来用E亡1515：1995。4、取销原标难推荐爆期最高使思温度和长期量高用温度弱种量高使用退度，等独采用EC1515:1995一种推存最商工作温度。不同外径睡金展铠装热电竭电瓷的接荐最高工华温度是权EC1515:1995的规定和验低试验前确定的。5.绝缘电限的技术条件等同采用EC1515:1995的规定。石.绝辑材料练魔的要求等同采用[EC1515:[995的规完。了.试验方法的项目和内容作了相应的降改或增如：8.本标难根始G/T1.1—1993和GR/F1.3—1997对要求对源标准作了缩举和文字.上的格改。云标准从实施之日起，同时代菩JB/T205.1--95铠装热电偶材料》和JE/T8205.2—95链装势电村害致祛
本标准附录A是标准在的谢录，财录B是示的附录，牢标滤由仪表功储村料标准化技术委员会是出并归口。本标准起靠单位：
负质单位：互庆议表材料弃充所。多如单立：上海合金有限公司，法附台金股份有限公司，日川议表十七厂：湖对自动化仅袁！路兴者晖自动化议表有限公司，上海通控没表有限公司：本标准主要起革人：响垂文，何期，夏英，王走，生险枪，疫沛床，邹毕，主幼能诈立中，本标准需托重庆议表材料示究所负责解预，木标准1937年3月21寸首次盘布，1098年第一次订，JB/T8205—1999
JEC前言
1）正汇（巨际电工委员会）是由造界上所有尽家电工委员会（EC围家委员金）组成的国际标推化组组。正C致方于在电器和电子领域中促违所有标准化问题的国际合作。除此之外，正还进行出版国际标准等其他事务，国际标准的制定是由技术委员会进行难备工作，对其有兴趣的任何国家客员会，以及与它C膏联系的国际组织，致府组织和非致府组织沟可参加标准制定。TFC与国际标准化组织（SO之间进行著密援合性。
2)玩式的[F技术性决必聚协议，是在充分专虑和表达了各国家要员会统划益并选一欲的茎础上由替术察员会提出的。
3）C出版的国际标准、技术报告或指南在国际上推学使用，国家委易会也推荐生的来纳它划！4）为了促进标推化的国保统一，正C国家多员会承诺在各日范国家标准或地区标准中最大限度的采月E国拯际准，国事标准地区标准与对应的欧标准的任向幸异应在国家标或地区标准中明单指出
些际标滤TEC151565B分英员会提出65分要员会：EC65技术表员会（工程视试利控制委员会)的装置分会标准文车来自于下列文件：
65B/227/pS
资成本标准的投票详细情况在上装的表决投告文件中可抢到，别录点是标推的组成部分，
65/196/RVD
中华人民共租国视械行业标准
康金铠装热自偶电缆
Sheatled base mrtal cher oceuple cablesJET 8205—1999
eqyEC1515:1995
代0- 5.—
0T $205.2—95
平标准规定了五种翼金属铠及热电倡电鼓的产品分类、基术条计、试骗占法我检验规理。车标油适月了调驾为锡铬一镍程，课锈差一镇硅筷、锌销总、块一削镍、铜铜镍的铠装热阀电统。对于多芒反单芯的度金属销装热也写电本标准的某学具估就定（例效：尺寸可以不采月，示标消不库用于贵金展我装热电情电究和校频用铠装热电肾电谈：2引韦标液
下到标所也含的杀文,适过任本示治一乳用而构成师本标能忘支，年标消启轻时，既示股本马有效，坛作前合该修订，含用之标选的各实探讨兼用下可标信录亲收本的可能性。GC/T26141998铸络-锦硅热房润丝C690一199S销-铜销（录热电蛋线B-82不锈钢小官往钢
CB/-993—1998保整-瓶烨（乐翔）热电遇垫6R4994-1993款-辆镇（京池）热电闹兰681493—1994范内准1诱元造创等GB·T13062—1994—般用途高湿合余管心8.716839.1—1997热电滑第一举守：分准表3/16830.2—1997热电编第二部：分堂心比7176:5--[398银整砖-锦能镁块克月垒63—假表本范退材料
S定文
31B券设规定的不话送中一标送
3.2展会原装热电尚电缆sieatiedbaserealdermoooupleablcs将册金属热电偶丝用无机物兰源及会冠善封装、压实成可过坚实组合体，简称装鸽理缆3.3原全减轻装然电借sheatlirdbaacmetalthernocouplo出金闪铠装热电想电制成的势博，商称销装佣。3.4Rwrerul
用来制端疾会遇觉染热电电缆的书料。3.4.1金两套者村料metl sheatl maeria!月于保护偶丝包其不与测物变周围气激直接接独范金离营。简你变管。3.4.2绝然物inarlstion ratetial使外套管与氧丝及偶丝之间范象美粉状无矶物，国家规械工业局1999-05-14批准1999-07-01实施
3.4,3热电偶丝thernocarplewireJB/T82061999
势成势电低两热电摄的金属盐或合金些，制称调绘。3.5允费tolerance
热电偶的热电动势一湿度关系对分度表允许的最大候，4产品分类
4.1产品名称、型号及分度号
产品名称、型号及分度号妇表！所示1
性尝课旁一锦础鸡以话电换
电店理热自病
装源销-规聘（麻铜）热电电线
档装长-专旗（医钢）热电码电递送装灯-我器：以视）热电传电能EK
热偶分度号
装信范外袁3.0m=为双芯，3.(m可以是不芯或因芯，四志正，投分个如图1所示?
4.3标记
产品标记按以下格式表示
kK - 4 -8- 05.0
B/T2205-
标准年号
标难号
些：「.Ⅱ，
电换直径：.5-08.0
外要音村料，3030用30表示
用B示
电随芯数，双芯不标；四芯用4表示电胶型：KX.KN,，J.KT
5技术策件
5.1尺寸
JB/T 82051998
5.1.1乾袭偶电缆尺寸示流图好图2所示，+
S.1.2错装假电统尺寸及充许确差锂装偏电缆外直径（D）,外香壁原（S）调答直径（)绝般层厚度（1)链合表2的规定。地装电满外直经)充许偏
0.5 ± 0.025
1.U+ 0.C25
1.5±0.025
2.0±0.025
3.#±0.03c
4.0±0.040
4.5 ±0.045
5.0-0.050
6.0 ± 0.060
8.0-D.080
5.2费面质量
管塑孕最小尚
自辅直径通小镇
维层最小复
铠装偶电缆表面应均勾、平整、光滑、无折痕、无毛款、光裂缝及夹展，充许有不超过直径充许循差的凯小说痕。
5.3最商工作递康
械整铠装偶电婴不间产品型号，外塞管祛料种类和外自径的大小，推荐最高工作祖以列于衰3产品名药
名整梯焊-净础热电假电缆
蛇维机格硬-实硅美热电何电务
担装染络-诉硅热电阀电赖
装牌修-保生美热电保线
送艺法膜钢热电侧电线
长眼线-凯伟（州果）路电涡电线拍装热款辣原问热电低电缆
5.4热电片巨及允差
3B/T 8205—1999
推世材料
[GrL8Ni9Ti
EC!BN:9Ti
外直垫
3.0. 4.0, 4.5. 5.0
3.0, 4.0, 4.5, 5.0, 6.0; 6.00.5.1.0
3.0, 4.0. 4., 5.0
c.n, 8.0
3.0. 4.0, 4.5. 5.0
1.5, 3.0, 3 0, 4 0. 4.5, 5 06.D, 8.0
推存最高工作阻法
主不同型号范装偶电费制放的栏装热也假，当数专端为C时：热电动费应符合GR/T16839.1.元差危症符台丧4的观尝。
无差册
注：丧中|为该测盈度的绝对值。4
±1.50℃或±0.4%
±0.50.4%
+2.3℃取±0.75%
+1.0%或=0.75斤！
±2.5或±1.5%
±1.0c或±1.5%
-40 -1100
401100
- 40 ~ 800
40- 750
40 - 350
- 40 - [ [00
- 40 - 1 t00
.44~800
40 - 400
200 - 40
200 40
- 200 - 40
200 - 40
55绝络电购
13/T 8205--1999
：绝势也用应在侧祭与循终之闻和智经与外套者之间测量。外育经无15四的微装假电缴，所压电正为7斤V±25Vd.c外直径>1.5mm的铠装竭电缆所用电压为500V±50Vl.cc5.5.1害温绝缘电阻
室温绝缘电阻应药专器≤的视定。5
试张环境
KK.K,KJ,KE,KT
KK, KN,KJ,KE
在试我误案下量小需最区度
试有定
20= 15
景小绝经电阻
MO ·m
丝装供宝练的故科有依导电绝险着效的常民少，中也长世电效的学用：示1单了0-1m-F,双对于长于1a:的目绝的终坏自用白，m效，m天示，1m电绕的证接自盟是10m自效的10倍，筑的他清电示
5. 3. 2 高漏绝线电陷
尚温能统宅限应符合表5的型定：5.6可挽半径
格尝装情电缆在五倍其我径的遇也作上驾五函后，底消走下列县求：表面无聚数及损伤；
偶兰与问些之国、驾与外意贯之问无轻路受断路：）绝踪电围仍应满足表5规定。
5.7外安管先整性
格觉翠屑电缆两端各熟出约15ITm1长器电偶维，后用绝缘密判腔（剂)封劳止吗潮，再将整（致差铠装酒也统泻人水中60min，两带外解不猴超30Xmm，绝缘电不得有换速听显的一略：E试验方法
6. 1尺寸益验
.1.1外真经及热电丝直径的控验。部直仪器应是最小公准值不低于0.(01mum的千分尺或其地同错度的检测设备。测量应穿同一微面两个互相垂的克问上进行，每举镜装偶电统至少测量三个部位。8.1.2外套管壁厚及绝缘展厚检验外变管科厚及笔缘层厚密格验可在读数显微镀下池量，也可采用生产的标焦试验方法进行须量。6.2素面质检验
表面质量用日力观察。
6.3热电特性检险
6.3.1检验方法
采月比较法（双圾法），即直接量标准与鼓测铠装热电偶的热电动势。300C或3X℃以下漫区用油浴或低温销作温源，当采用诉消销卓显温虑计作标准时，其连按路如图3所示。300℃以上温区压检定护作组源，其连接线路好图4所示。5
JB/T 8205
1-算抵电系：2-转换开关：3-实限器：4-电汽表：5-标准电阻：6-冰点等：7-高视：8-我考：9-钱微热电喝：10-标准拍电图温度计图3
6.3.2检验癌度点
检定炉
不同型号，不同外直径，不外套管材料的各独装电缴的推荐检验温座点列于表6。注，允许确定其也控险醒度点，但必须专息到键装问电境的最高工传遇压。号
准右外套管材料
GH3330
IG[AN:ST
1Crisnt
JB5/T8205—1999
3.0, 4.0, 4.5, 5.0
0. 5, 1.0. 1.5
u.5, 1. n
3.D, 4.0. 4.5, 3.0., $.0. S.00.5,1.0. 1.5
3.0, 4.D, 4.5, 5.0
3.0,4.0,4.3.5.6.
U.5,1.),1.5
1.5.2.0.3.0,4.0.4.5,3.
户：光识硅定其他晚梦得度点，但必象考需望起染偶电缆的策商作退度。B.3.3试验仪器及设务
检验监点
300( 240),400, 300
400,609,809
500,(0, 900
500,6,110c
- 79。 - 196
2IK), 3C04250F, 400
400,500,600
200, 600, 800
79, 195
200. 300(250), 400
3(0(250) ,40,500
400.500,600
400,600,500
100,200,300(2501
200, 300(250) ,4(K1
300 250),4C0, 500
400,500,750
- 79, t96
100,230
100,200,300(250)
200.300(250),400
a）检定炉：其长度为600m，内径约为40m，常用最离渠度不娠于1I0U℃,最均匀温场与心与炉于几何中心沿纳转偏离不大于Cm；至均与退场长不小6mm半径为14的范闽内两点间的湿等不火于1
H）恒温泊游：测适范为9-30℃，在有效工作区间，任意两忘之的温落不大于.0%℃。低温摊：于冰和独契比较橙。
自测这器：难确度不低于0.02级，量小步进值不大子11低电势直流电位差计及其相穿配套d
显置。无许采用技术指标不低于上述要求的其他电测仪器和相应的连接锂陷。）多点转换开关：其生电动势不大于1u。标准器：
-200心～0C温区：用标准铜-患铜热电偏或二等标准结电阻溢度计：100七～300℃误区：用二等标准水银温度计或二等标准管电图温度计300℃1100℃温区：检定Ⅱ级允差产品用二等综准铂链10-销染电：检定级充差产品用等标准帕耗10-热屯偶。wwW.bzxz.Net
充许采用接术指标不低于上述要求的其他的标程需。号参考端迫温器：一般采用冰点器。追：试险环境应满足试险仅器现的要求。6.3.4试验费序
JB/T8205—1999
先将试验荐品制成约Itm长验整举长的觉势电偶，搭抢验温度点以及充差养我选用造当的标逅器和检型设备，分次序推荐从低温点至两退返点升温会座，-200么~09温区：在低湿内进行分度。铠装势电偶的测量带与标准器感湿点处手阅·水可位置，其满人深贯不短于20m。测整时低温资的温度要控制在检整温度点=2它以内，其温废变化每分会不得趋过0.1么、每一验定盈度点整个测量过程，提度变化不得超过心.3℃。90℃300℃需区：在恒温泄情内违行分度。偿装热电偶的测盘端与标准器温点处于同一求至位罩，循人深度不短于300四。划时油槽的温离要控谢在检验温度点1它以内，其温度变化分许不得期过0.1℃，每一检定道度点整个请量过程，温度变化不科超过0.3℃。300%-1000℃温区：在检定炉内进行分。分前按表6规定的最有检定退度点退火5）试详准备：特艳装禁电偶博与分布在标准热电侧的周副够络件捆礼在一志，捆儿时被烈和准良偶的测量端应处于简一乎面上.包招标准热电偶在内每案不应趋过支。h）装沪：将好的热电调束置于检定炉内，使测量端位示炉轴心最高温区，指人深反药30km的）范退：护温控制在检验废点=5记内。在测量过程中温学空忙每分钟不得超讨心2℃，它检定温度点装个型量过程，退医变化不得超过0.6%。整个别量过程中、垂考端恒温一股买月冰点群。热电偏重考端插人冰，点器的长度应不短于2其工华区成的温度充差为0+.1它。如果采用其它终考病温举，在出行数据处理时，这须选行参考尚没度降
法：当自丁无用六同的会市有得所得到的堵果不同时，应以多带冰范的装想为注，6.3.5滋数
计度试验按下列序读数，检宅1级充差时，每交读数不应少于四次，检定级为差，架文读举示应少于两试。
标2检3险5
注——效金[五签2差险3—控1--—说险6.3.6整据处理
试验能采效检验温质点计产出的提电动势值表示，当具标准染电写作标性器时，英款据处源公式下（当水担温变计必电压温民计作际准器时，本可载考下式处理：EMaE+EngE*Sm
正被检热电偏在垃验想度点时的热电动势值：{r；武中
三，录，E：，——分别为标和核检热电偶在检验点+℃动还规得热电动势算术下均管，H：E，——标滤热电偶在诊定温度点时的热电动劳值，V;5，.S：—分别为标准和被检范电偶在检定温度点1时的热电势率，αV/。因：在1000检验温度点近，标准铂钱10-铂热电码烫得的热电动势再术平将值为950，检药尽偶（KK)测得的热电动势算术平均通为41310MV，巴知标准热电码1000℃时的热电录势为9595热毛势率为11.53V/℃，求披检热电胃在1000℃检验温底点的热电动势值。已知：Em9595m3
Sm m11.53μV/C
得：Es958Cu
Eiom--41310p
查表：S3S.9suV/℃求E，#：
将以上融据代人公式（），得：E= 41310+ 2580x 38.98 41351 11.53
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
