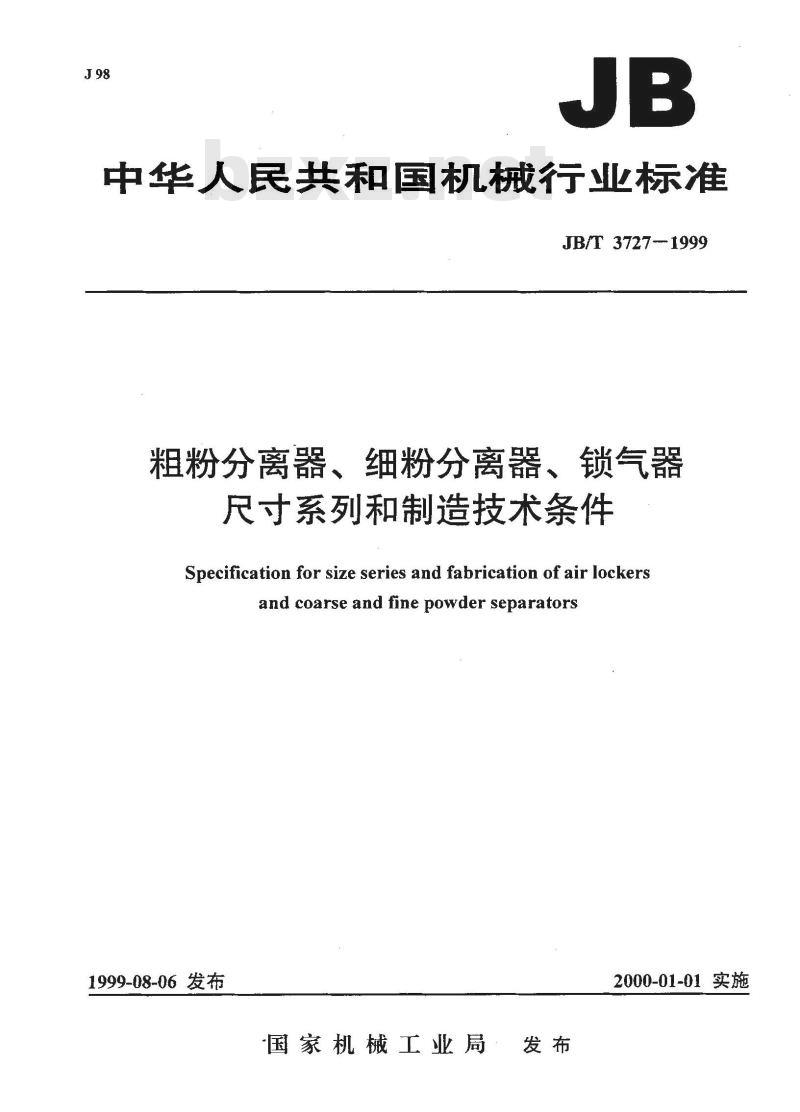

粗粉分离器、细粉分离器、锁气器尺寸系列和制造技术条件
Specification for size series and fabrication of air lockersand coarseand fine powder separators1999-08-06 发布
国家机械工业局
2000-01-01 实施
JB/T3727—1999

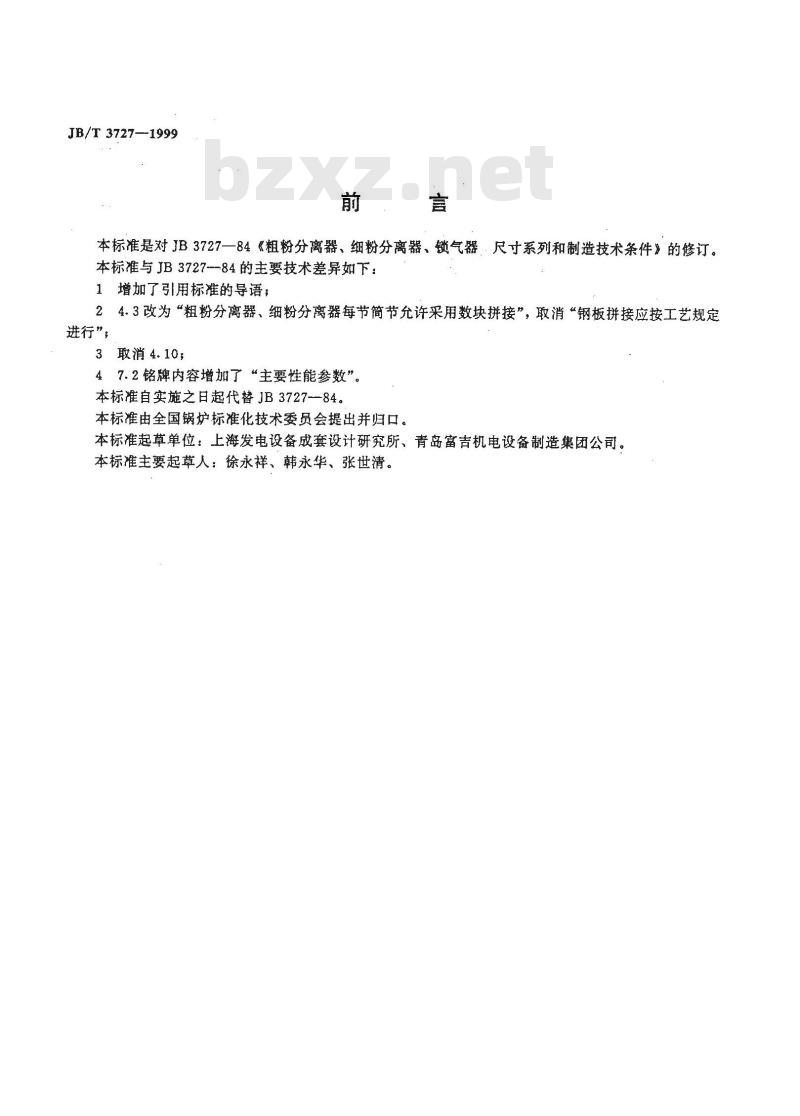

前．言
本标准是对JB3727—84《粗粉分离器、细粉分离器、锁气器：尺寸系列和制造技术条件》的修订。本标准与JB3727--84的主要技术差异如下：1增加了引用标准的导语；
24.3改为“粗粉分离器、细粉分离器每节简节允许采用数块拼接”，取消“钢板拼接应按工艺规定进行”，
3取消4.10；
47.2铭牌内容增加了“主要性能参数”。本标准自实施之日起代替JB3727-84。本标准由全国锅炉标准化技术委员会提出并归口。本标准起草单位：上海发电设备成套设计研究所、青岛富吉机电设备制造集团公司。本标准主要起草人：徐永祥、韩永华、张世清。1范围
中华人民共和国机械行业标准
粗粉分离器、细粉分离器、锁气器尺寸系列和制造技术条件
Specification for size series and fabrication of air lockersand coarse and fine powder separatorsJB/T 3727-1999
代替JB3727—84
本标准适用于锅炉煤粉制备系统中粗粉分离器、细粉分离器与锁气器的选用、制造和验收。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准部会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T1615--1991锅炉油漆和包装技术条件3尺寸系列
3.1粗粉分离器尺寸系列（见表1)。表1
细粉分离器尺寸系列（见表2）。3.2
3.3锁气器系列（见表3）。
4技术要求
制造粗粉分离器、细粉分离器与锁气器的材料应符合设计图样和相应技术文件的规定。4.1
国家机械工业局1999—08-06批准mm
2000-01—01实施
JB/T3727—1999

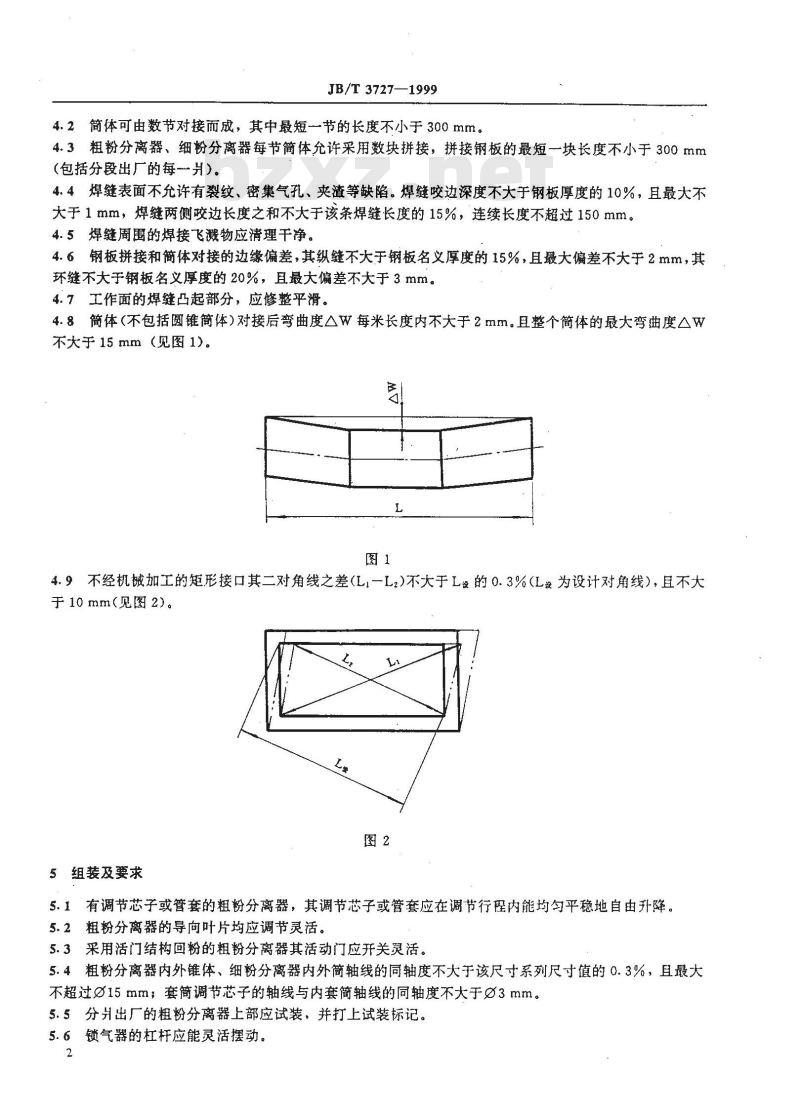

4.2简体可由数节对接而成，其中最短节的长度不小于300mm。4.3粗粉分离器、细粉分离器每节简体允许采用数块拼接，拼接钢板的最短一块长度不小于300mm（包括分段出厂的每一另）。
4.4焊缝表面不允许有裂纹、密集气孔、夹渣等缺陷。焊缝咬边深度不大于钢板厚度的10%，且最大不大于1mm，焊缝两侧咬边长度之和不大于该条焊缝长度的15%，连续长度不超过150mm。4.5焊缝周围的焊接飞溅物应清理干净。4.6钢板拼接和简体对接的边缘偏差，其纵缝不大于钢板名义厚度的15%，且最大偏差不大于2mm，其环缝不大于钢板名义厚度的20%，且最大偏差不大于3mm。4.7工作面的焊缝凸起部分，应修整平滑。4.8简体（不包括圆锥简体）对接后弯曲度△W每米长度内不大于2mm。且整个简体的最大弯曲度△W不大于15mm（见图1）。
4.9不经机械加工的矩形接口其二对角线之差(L1一L,)不大于L设的0.3%（L设为设计对角线），且不大于10mm（见图2）。
5组装及要求
5.1有调节芯子或管套的粗粉分离器，其调节芯子或管套应在调节行程内能均匀平稳地自由升降。5.2粗粉分离器的导向叶片均应调节灵活。5.3采用活门结构回粉的粗粉分离器其活动门应开关灵活。5.4粗粉分离器内外锥体、细粉分离器内外简轴线的同轴度不大于该尺寸系列尺寸值的0.3%，且最大不超过α15mm；套筒调节芯子的轴线与内套简轴线的同轴度不大于①3mm。5.5分出厂的粗粉分离器上部应试装，并打上试装标记。5.6锁气器的杠杆应能灵活摆动。2
JB/T3727—1999

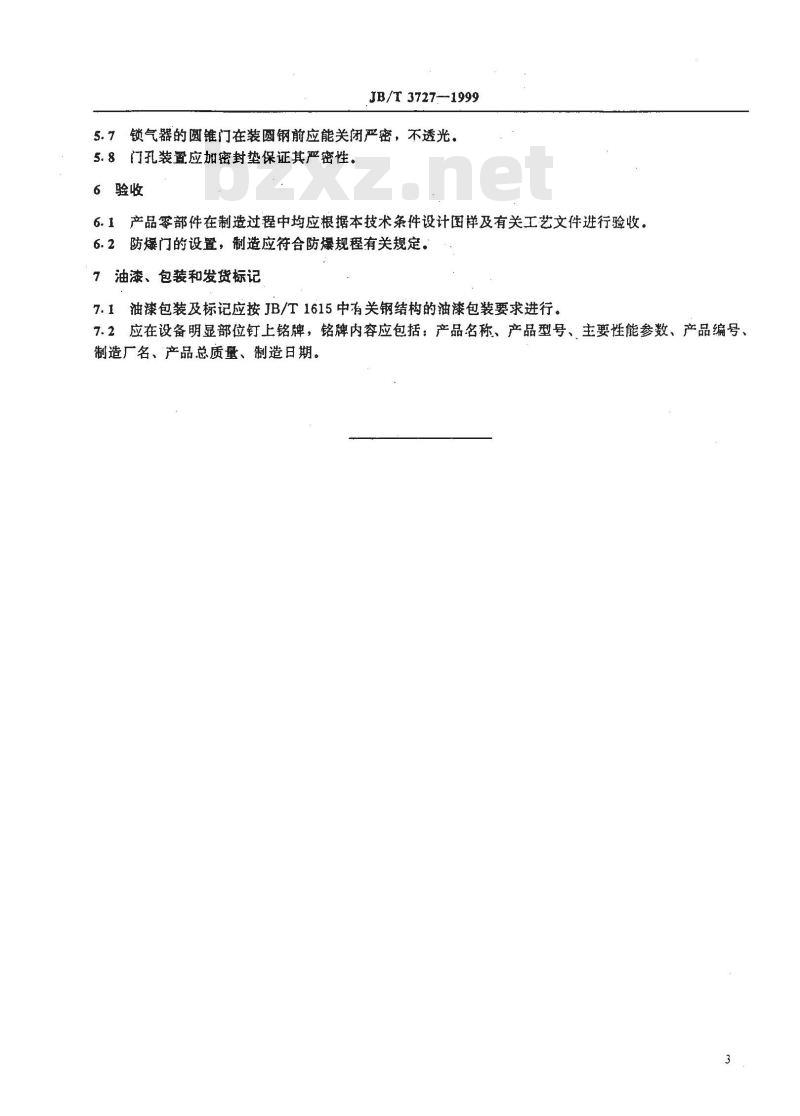

5.7锁气器的圆锥门在装圆钢前应能关闭严密，不透光。5.8门孔装置应加密封垫保证其严密性。6验收www.bzxz.net
6.1产品零部件在制造过程中均应根据本技术条件设计图样及有关工艺文件进行验收。6.2防爆门的设置，制造应符合防爆规程有关规定。7油漆、包装和发货标记
7.1油漆包装及标记应按JB/T1615中有关钢结构的油漆包装要求进行。7.2应在设备明显部位钉上铭牌，铭牌内容应包括：产品名称、产品型号、主要性能参数、产品编号、制造厂名、产品总质量、制造日期。
