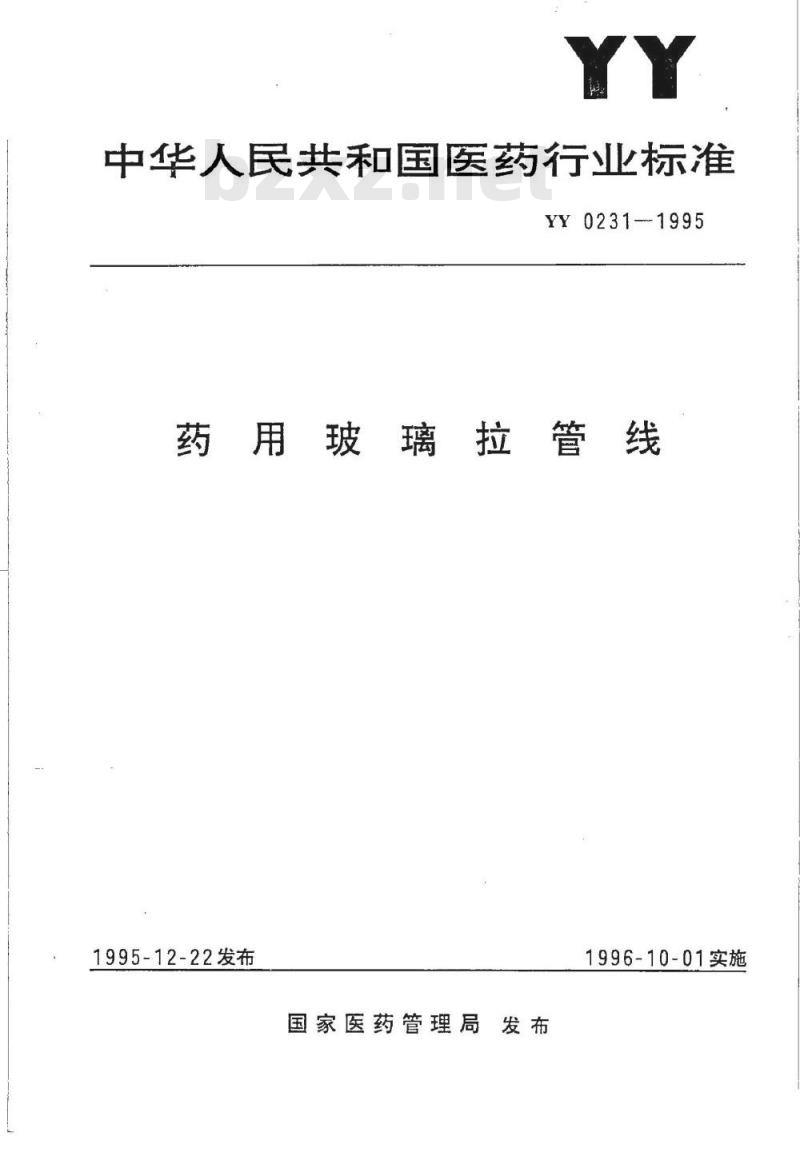

【医药行业标准(YY)】 药用玻璃拉管线

中华人民共和国医药行业标准
YY0231-1995
药用玻璃拉管线
1995-12-22发布
国家医药管理局发布
1996-10-01实施

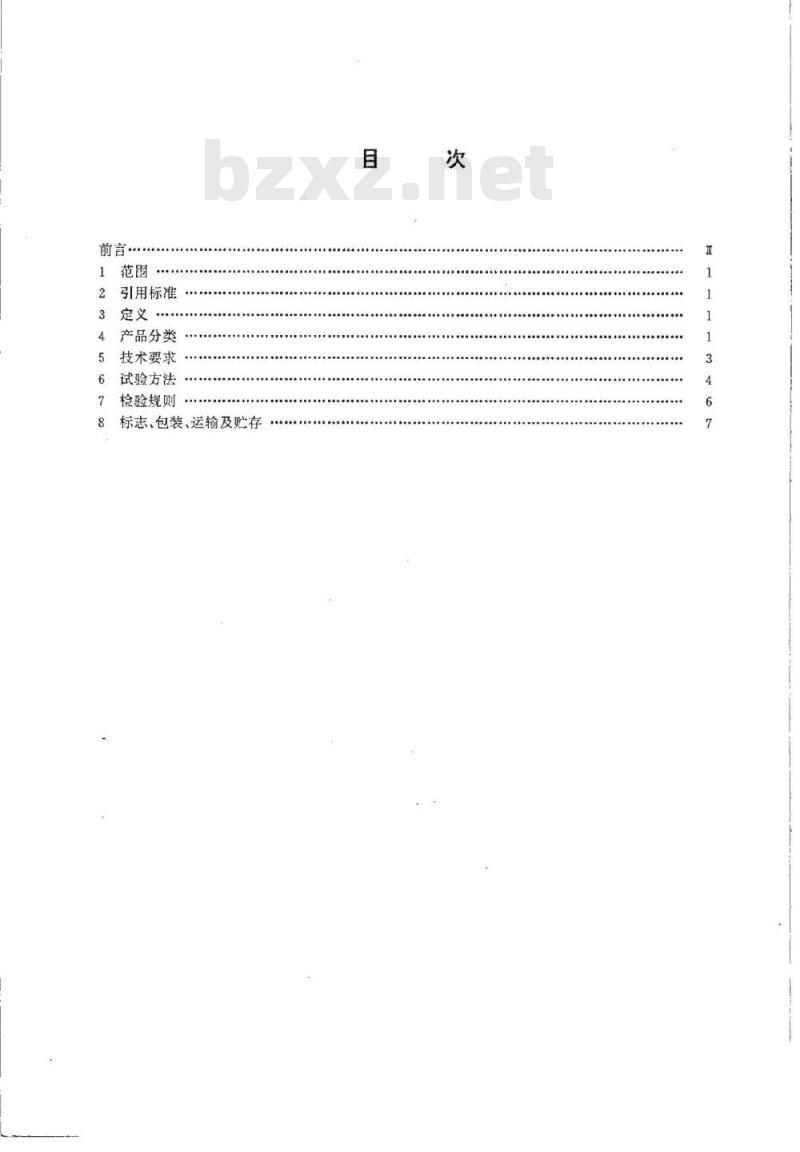

引用标准
产品分类
技术要求
6试验方法
检验规则
标志，包装、运输及贮存
YY0231-1995

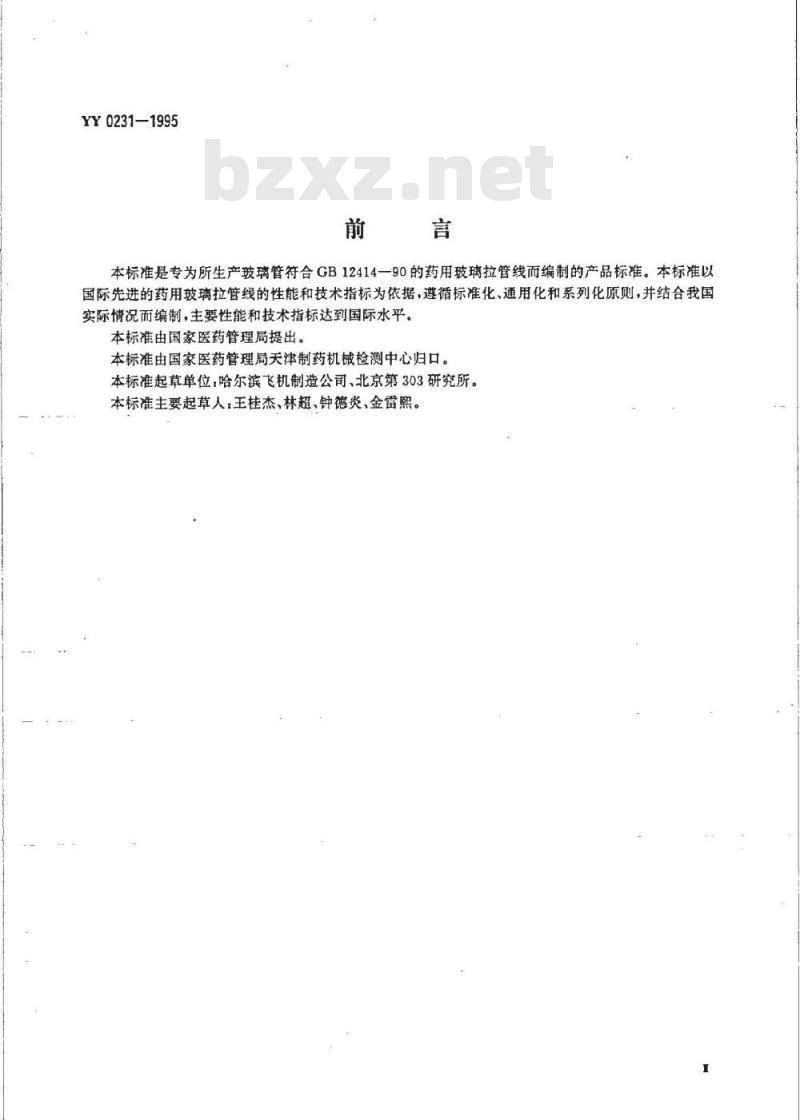

本标准是专为所生产玻璃管符合GB12414一90的药用玻璃拉管线而编制的产品标准。本标准以国际先进的药用玻璃拉管线的性能和技术指标为依据，遵循标准化、通用化和系列化原则，并结合我国实际情况而编制，主要性能和技术指标达到国际水平。本标准由国家医药管理局提出。本标准由国家医药管理局天津制药机械检测中心归口。本标准起草单位，哈尔滨飞机制造公司、北京第303研究所。本标准主要起草人，王桂杰、林超、钟德炎、金雷熙。1范围

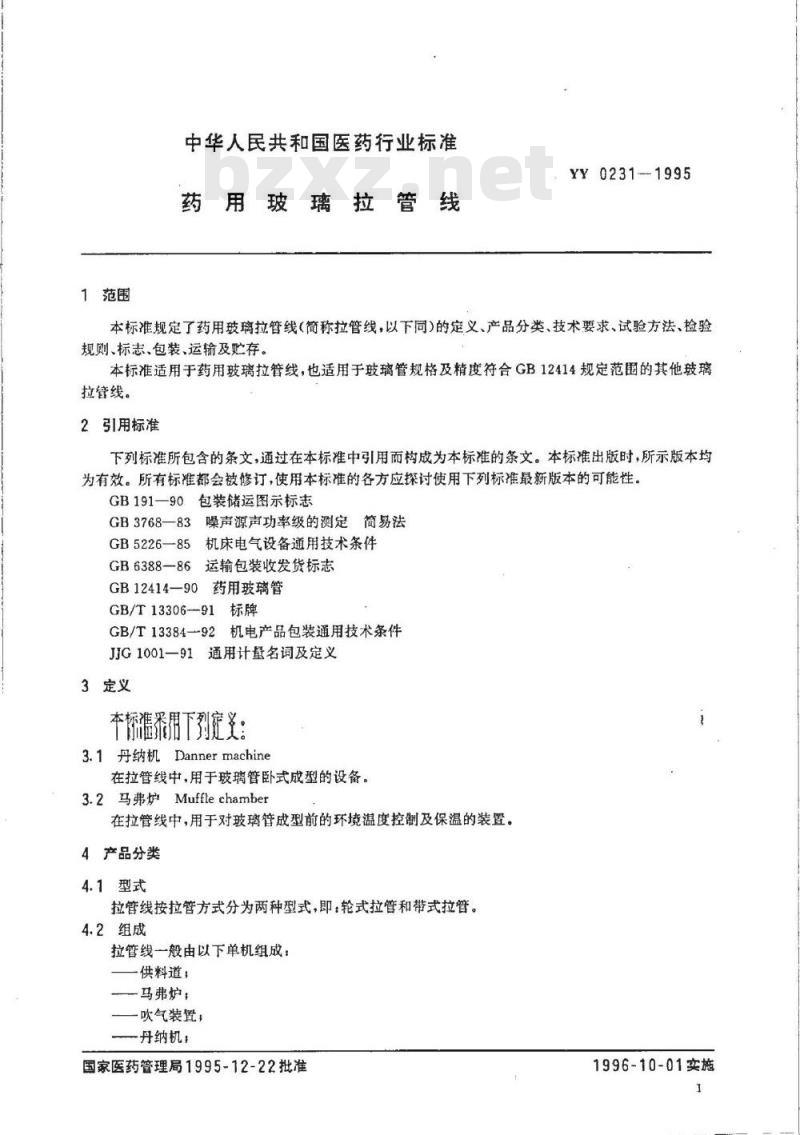

中华人民共和国医药行业标准
药用玻璃拉管线
YY0231-1995
本标准规定了药用玻璃拉管线（简称拉管线，以下同）的定义、产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于药用玻璃拉管线，也适用于玻璃管规格及精度符合GB12414规定范围的其他玻璃拉管线。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—90包装储运图示标志
GB3768—83噪声源声功率级的测定简易法GB5226一85机床电气设备通用技术条件GB6388-86运输包装收发货标志
GB12414—90药用玻璃管
GB/T13306--91标牌
GB/T13384--92
机电产品包装通用技术条件
JG1001—91通用计量名词及定义3定义
本标推来
下到宿
3.1丹纳机Dannermachine
在拉管线中，用于玻璃管卧式成型的设备。3.2马弗炉Mufflechamber
在拉管线中，用于对玻璃管成型前的环境温度控制及保温的装置。4产品分类
4.1型式
拉管线按拉管方式分为两种型式，即：轮式拉管和带式拉管。4.2组成
拉管线一般由以下单机组成：
一供料道：
马弗炉：
一吹气装置：
一丹纳机：
国家医药管理局1995-12-22批准1996-10-01实施
-成形室，
保温跑道：
风冷跑道，
激光测径仪：
一牵引机；
初切割机；
分选机；
-破碎机；
精切圆口机。

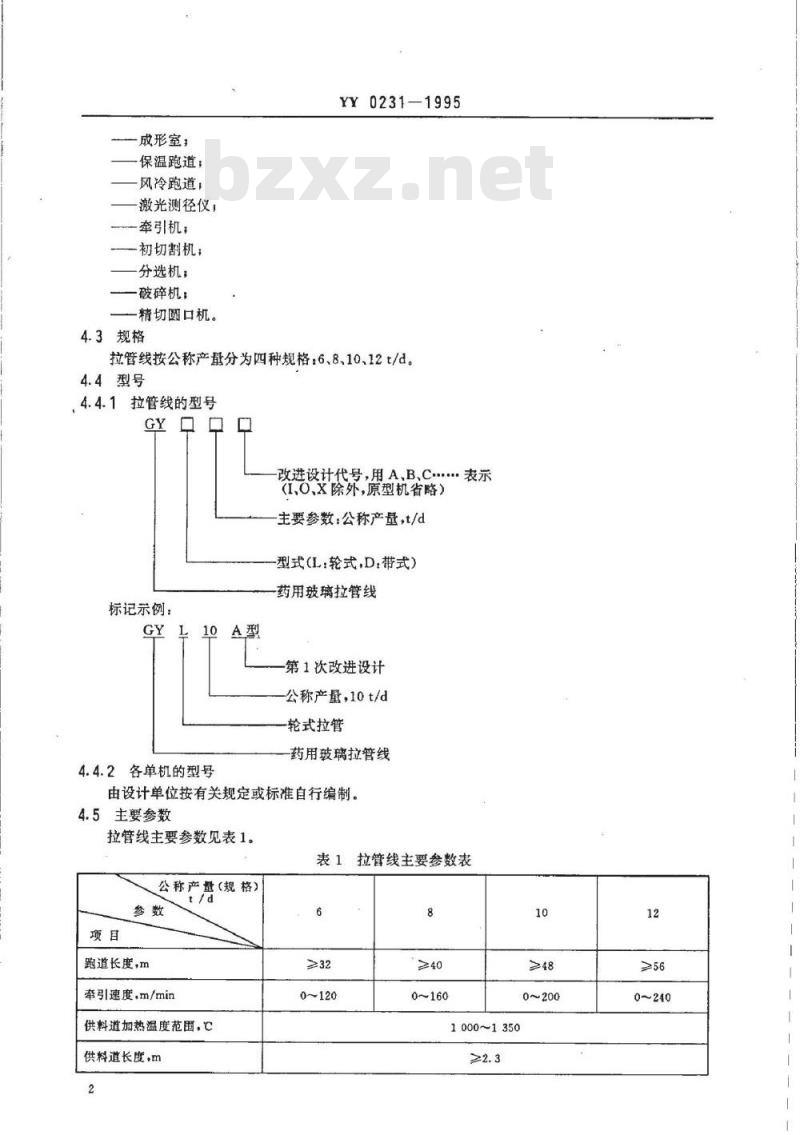

4.3规格
YY0231—1995
拉管线按公称产量分为四种规格：6、8、10、12t/d。4.4型号
4.4.1拉管线的型号
改进设计代号，用A.B.C...表示(I,O、x除外，原型机省略）
主要参数：公称产量，t/d
型式（L：轮式，D.带式）
标记示例：
4.4.2各单机的型号
药用玻璃拉管线
第1次改进设计
公称产量，10t/d
轮式拉管
药用玻璃拉管线
由设计单位按有关规定或标准自行编制。4.5主要参数
拉管线主要参数见表1。
表1拉管线主要参数表
公称产量（规格）
跑道长度，m
牵引速度，m/min
供料道加热温度范围，C
供料道长度.m
1000~1350
公称产量(规格）
马弗炉加热温度范围：C
吹气压力调节范围，Pa
丹纳机转速范围，r/min
激光测径范围，mm
牵引轮（带）
转角范围
轮式拉管
梯式拉管
玻璃管制品规格及精度
5技术要求
YY0231—1995
表1(完）
800~1250
40~300
7°～+?
2°～+2°
按GB12414第4章规定
5.1拉管线应符合本标准规定并按照规定程序批准的产品图样及技术文件制造和检验。5.2设备外观不应有明显划痕，碰伤等缺陷。12
5.3设备各零、组件油漆表面的淡膜应均匀、牢固、美观、无流痕、脱落等缺陷。油漆表面与非油漆表面之间，相邻不同颜色漆表面之间的边界应规整、清晰。5.4拉管线各单机运转噪声应不大于82dB(A)(声压级）。5.5拉管线电气系统的绝缘与耐压，应符合GB5226中13.1~13.3的规定。5.6气体、液体管路系统应保证不渗不漏。供料道控制温度的波动应在士1℃以内。5.7
5.8马弗炉控制温度的波动应在士2℃以内。5.9吹气压力显示灵敏度为1Pa。5.10
丹纳机稳速精度为士0.1r/min。5.11
丹纳机旋转吹管端部配合表面对转轴的径向跳动值不大于0.4mm丹纳机在运转中停转时，报警器应报警，同时，操纵驱动手柄应能使旋转吹管平稳灵活地转动。激光测径仪测量准确精度为0.4mm，准确度定义按JJG1001。牵引机稳速精度为士0.5%。
5.15初切后玻璃管切口处纵向裂纹长度应不大于20mm，初切合格率95%以上。5.16
分选机分选失误率不大于1%。
精切圆口后玻璃管口应无锐边，无裂纹，无炸口，精切圆口合格率为90%以上。当玻璃管直径超出设定公差带时，电控系统应准确给出分选控制信号及吹气压力调节信号。工作条件
拉管线工作条件见表2。
工作环境温度，C
供料道、马弗炉、电控柜环境温度，C窑炉温控精度，℃
玻璃液面高度控制精度，mm
氧气kPa
气体和水压力
压缩空气，MPa
燃气kPa
水，MPa
天然气，MJ/m
城市煤气，MJ/m
水煤气，MJ/m
YY0231-1995
表2拉管线工作条件
注：表中所列气体体积单位指在标准大气状态下的单位。5.20耗能指标
拉管线耗能指标见表3。wwW.bzxz.Net
表3拉管线耗能指标
供料道马弗炉加热方式
天然气，m*/h
燃气·
电，kw
氧气，m/h
城市煤气，m/h
水煤气，m*/h
压缩空气，m*/h
水m*/h
注：表中所列气体体积单位指在标大气状态下的单位，6试验方法
6.1公称产量测定
气加热
≤170
电加热
在生产不同规格玻璃管时，用百分之一以上精度的转速表分别测牵引轮转速，并分别按式（1)）计算，然后取平均值，结果应符合表1规定。公称产量(t/d)=n×D×X×60×241000
式中：n一牵引轮转速，r/min；D——牵引轮直径，m;
（1）
Q每米管重，kg/m。
6.2、跑道长度的测定
YY0231—1995
用卷尺测量跑道的布置长度应符合表1规定。6.3牵引速度的测定
将牵引速度从零调至最大，用百分之一以上精度转速表测量牵引轮转速，按式（2）计算，结果应符合表1规定。
牵引速度（m/min）=n×D×元
式中：n-—牵引轮转速，r/min；D一—牵引轮直径，m。
6.4牵引轮（带）转角的测定
调节牵引轮（带）的转角，用角度尺测量转角范围，应符合表1规定。6.5供料道长度的测定
用卷尺测量供料道的长度，应符合表1规定。6.6供料道、马弗炉加热温度范围的测定调节供料道、马弗炉温度，在电控柜温度显示仪表上观察，温度变化范围应符合表1规定。6.7吹气压力调节范围的测定
调节吹气压力，在压力显示仪表上观察，压力调节范围应符合表1规定。6.8丹纳机转速范围的测定
将丹纳机转速从零调至最大，用秒表计时1min，目测吹管转动图数应符合表1规定。6.9激光测径范围的测定
（2）
用5mm、10mm、920mm、$30mm940mm.50mm直径的金属棒或玻璃管放入测量区域进行检查，测量结果应符合表1规定。6.10玻璃管制品规格及精度的测定在稳定生产条件下，随机抽检5根合格玻璃管，按GB12414中6.1规定的测量工具和方法测量，结果应符合表1规定。
6.11外观检查
目测检查设备外观，应符合5.2，5.3规定。6.12噪声的测定
在冷试车条件下，按GB3768规定的测量工具和方法测量各单机的工作噪声，应符合5.4规定。6.13电气系统绝缘与耐压的测定拉管线电气设备的绝缘与耐压试验，应按GB5226中13.1～13.3的规定进行。6.14气、液系统管路密封试验
将各气、液体管路分别通入1.5倍工作压力的气体，用中性肥皂水检查各管路接头处，观察有无气泡产生，应符合5.6规定。
6.15供料道、马弗炉控制温度波动的测定在稳定拉管的条件下，人为改变温度设定值2℃～5℃，观察自动控制系统应起调节作用，温度实测值向设定值逼近，最终波动范围应符合5.7，5.8的规定。6.16吹气压力显示灵敏度的测定调节压力至50Pa，100Pa，200Pa三种状态下，手动操作控制吹气压力的上升按钮或下降按钮，观察吹气压力数值显示仪表，吹气压力上升或下降时，灵敏度应符合5.9的规定。6.17丹纳机稳速精度的测定
将丹纳机转速分别调至5r/min，10r/min，15r/min，用百分之一以上精度的转速表分别测量电机转速，观察1min，按式（3)计算并取平均值，应符合5.10的规定。5
YY0231-1995
丹纳机稳速精度（r/min）=An/1式中，An-电机转速波动，r/min；1———总传动比。
6.18丹纳机旋转吹管端部跳动量的测定用千分表测丹纳机吹管心轴端部配合表面的跳动量，应符合5.11的规定。6.19丹纳机停机报警和手操纵的检查在丹纳机正常运转时停机，报替器工作状态和手操纵的效果应符合5.12的规定。6.20激光测径准确度的检查
（3）
把10mm，$30mm的金属棒或玻璃管分别放在测量区中心位置，取样时间1s，各读5个数，取平均值，并用高一级方法分别测量出各直径值，测量准确度按式（4)计算，应符合5.13的规定。测量准确度—3—
6.21牵引机稳速精度的测定
将牵引机速度分别调至最大速度的30%，60%，90%，用百分之一以上精度的转速表分别测定牵引轮转速各1min，分别记录转速最大值Mm和最小值Mmia，并按式（5）计算，稳速精度应符合5.14的规定。
+M×100
稳速精度（%）一
Mmax一Mmin
（5）
6.22初切质量和分选失误率的检查在稳定生产状态下，随机抽样分选后的合格管100根，用卷尺检查初切后的管口质量应符合5.15规定：按GB12414中第4章的规定检查应符合5.16规定。6.23精切圆口合格率的测定
对成品管随机抽样100根，目视及手感检查管口，并按式（6)计算，其结果应符合5.17的规定。精切圆口合格率（%）
式中，Ki--合格管根数
K—抽样总根数。
6.24自动控制的检查
（6）
在稳定拉管条件下，人为改变管径的设定值参数，使管径超差0.1mm，观察控制系统应发出超差信号，控制分选机动作，吹气压力应起调节作用，玻璃管直径的显示逐步逼近设定值，并最终控制在公差范围之内。
7检验规则
7.1拉管线各单机须经产品检验部门检验合格，应附有产品合格证书方可出厂。7.2拉管线的检验分为出厂检验和型式检验。7.2.1出厂检验
出厂检验项目按表4。
表4出厂检验项目
检查项目
一般性能
主要性能
检查内容
5.2、5.3
5.6、5.9、5.13
5.5.5.10、5.11、5.12、5.14
7.2.2型式检验
YY0231-1995
型式检验应按第6章规定的方法对产品进行全面检验。型式检验数量为1台，当检验不合格时，应加倍抽检，如仍不合格时，按不合格品处理。有下列情况之一时，应进行型式检验：a）新产品试制或老产品转厂生产时；b)产品的结构、材料、工艺有较大改进，可能影响产品性能时；c）产品停产两年以上，再恢复生产时；d）出厂检验与上次型式险验有较大差异时；）正费生产高年，度期期理进得一次检验；↑)国家质量监督机构提出进行型式检验要求时。8标志、包装、运输及贮存
8.1标志
8.1.1在拉管线主要单机的明显位置处应设有单机标牌，标牌应符合GB/T13306的规定，并包括下列内容：
a）制造厂名称；
b）产品名称；
c）单机型号，
d）出厂日期：
e）出厂编号，
f）产品标准号。
8.1.2在牵引机明显处，应有整线标牌，标牌应符合GB/T13306的规定，并包括下列内容：a）整线名称；
b）整线型号。
8.1.3包装箱外表面标志
按GB191及GB6388的规定标志。
8.2包装
按GB/T13384的规定进行包装，拉管线各单机合格证书，设备使用说明书和装箱单用塑料.好，放入箱内，随设备发运。
8.3贮存
拉管线各单机装箱后，应放在干燥、通风的室内或棚下，禁止露天存放。中华人民共和国医药
行业标准
药用玻璃拉管线
YY0231-1995
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：68522112
中国标推出版社秦皇品印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张3/4字数14千字1996年8月第一版1996年8月第一次印刷印数1-1000
标目293-156
