【机械行业标准(JB)】 康铜电阻合金化学分析方法 电解重量法测定铜量

10S 31.030;77. 129

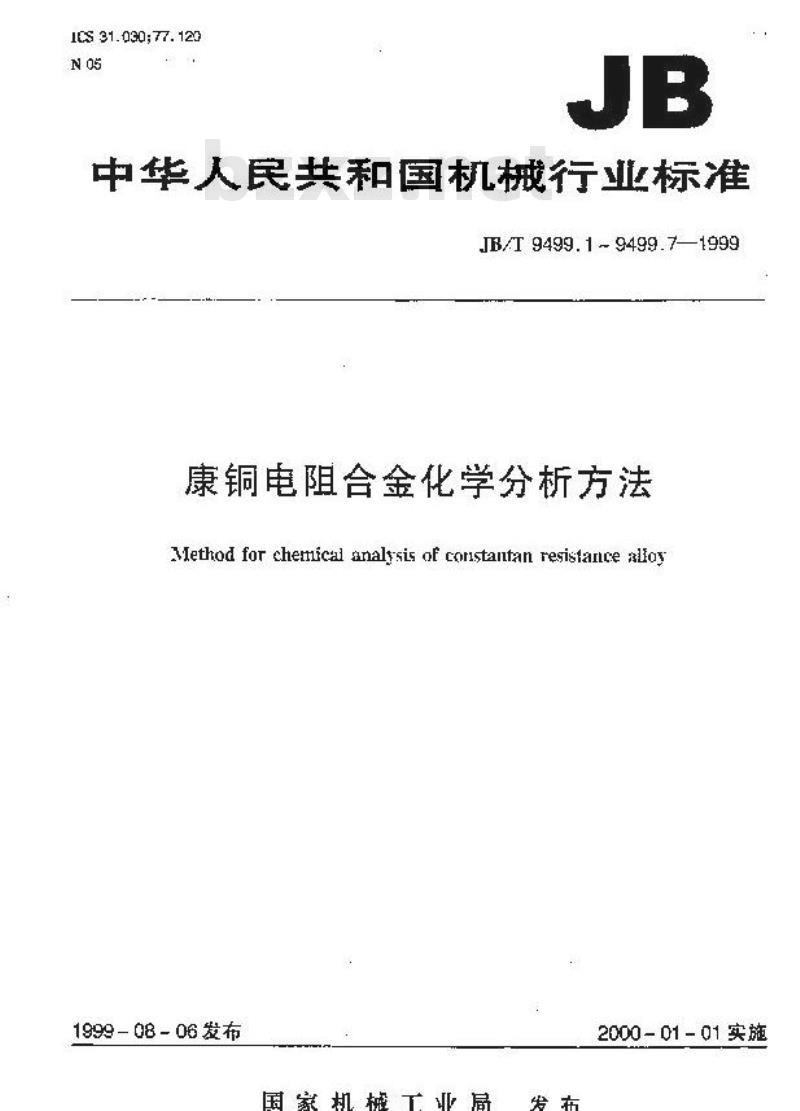

中华人民共和国机械行业标准
JB/T 9499.1 -9499.71999
康铜电阻合金化学分析方法
Method for chemical analysis of cornistantan resistance alloy1999-08-06发布
国家机械工业局
2000-01-01实施
JB/T 9499.1—1999
本标消是对ZBN05013.—89常据电阳合金化学：桥方法电票单鼠法测定钢量入的修订，本标准根密R牛1.「对原示造作了销料、文守上的够改，主要接不内客设有变化，本标准白实施之日起，代替N013.—部术标带山仪澳功险材料标准化发大委员会提出共口：本标滑内重厌仅表明料丽充所、四问仪表一广负责起萨本标准主要型草人：苏明灿、梁培德等本标泪1989年3斤首次布：
中华人民共和国机械行业标准
康铜电阻合金化学分析方法
电解重盘法测定铜量
Methad far cbemiceal analyaig of crmsduman reskstance alloyFbe elcetrolytiegravimetric mcthod forttedelerminationofcoppar coateat
本标准适用于康润电阻合金中钢盘的定，测定范围：54.(0%~62.00%。2引用标准
/T 9499.11999
代誉 28 Y05 013. 1 - 89
下列标准所包含的条文，随过在本标准中引用而构成为本标准的条文，本标准出版射,所示点立均为有效。所有标准趣会整推订，使用本标准的各方应探讨使用下列标准地新版本的可能性。CB/T1467—1978治金产品化学分所借标准的总则及一般就定3方法操要
试岸以硝酸一硫酸泥合取落剂，用宅电圾进行自解，使产所受上析出，称其质量，六际准所用分析天乎，分析月水、试剂和收器，以及有效教半许学跨宣产，与空符会GR：下116的规：
4试剂和仪器
2.1（密度1.4/）。
4.2酸（密度1.84g/ml）
%3确酸-疏磁混合酸：于200不丰选说伴加人50税%4.21，冷却后人50ml确4：..提4.4 无水乙萨，
4.5电池收
4.6铂列电吸：网状画桶部分外丝26mml，高50mm，载丝直经0.【，行距0.4m；柄长100mm，直径1.5 mms
4.7钥频款电级：单部分高4Cmm（全长2D）外径12nkn，长100m.直径1mm5分析步
S.1试样
称取试样1.00Og
5.2 测定
国豪机越工业感1999-09-06批准2000-01-01实施
/T9499.11998

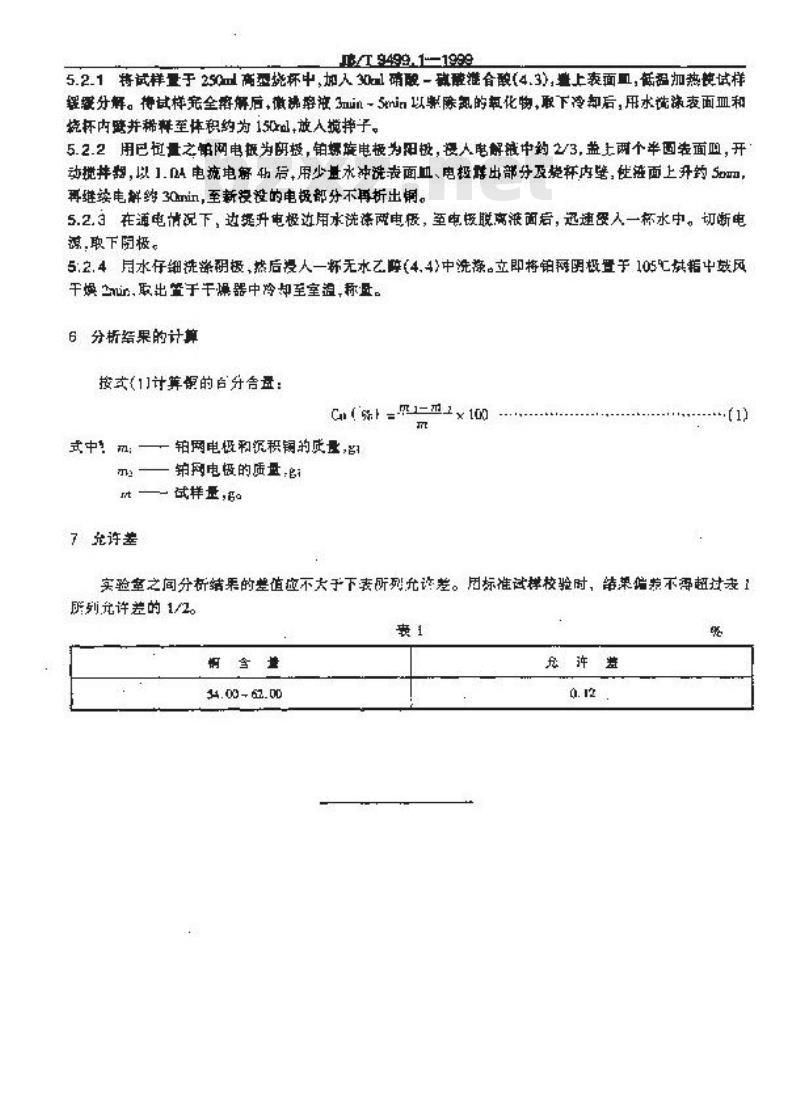

5.2.1将试样量于250m高型烧杯中，加入30l确酸-微准合酸（4.3），量上表面血，低温加热快试样短缓分解。待试样完全溶解后，微沸将液3min-5rnin以激除氮的氧化物，取下冷却后，用水选涤表面血和烧杯内鹭并稀葬至体积约为150，放人摸子。5.2.2用已过量之销网电抵为朗极，铂螺旋电极为阳极，浸人电解械中约2/3，益上两个半国装面血，开动搅拌想，以1.电施电舒4h危，用少量水冲洗表面血、电极落出部分及烧杯内壁，性链面上升约5m，再继转电群终30mnin，至新设没的电极部分不再析出铜。5.2.3在通电情况下，边爆升电极边用水洗涤两电假，至电极聪离液面后，迅速入一杯水中。切断电滤取下陶极。
5:2.4月水存细洗硼极，热后漫人一杯无水乙停(4.4)中洗涤。立即将铂网阴极置于105汇烘辖中裁风干焕，取出签于干燥器中冷却至室温，称盘。6 分析结果的计算
按(1]计算的白分合益：bzxZ.net
Cn(sh mu=m×100
式中m：一
一铂网电极和沉积铜的质量，各箱网电极的质盘，
rt — 试样量,B。
了充许差
实验之间分析结果的整值应不大于下表所列允许差。用标准试样校验时，绪巢增费不超过表1所列充许差的1/2。
4. 00 - 67.00
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
