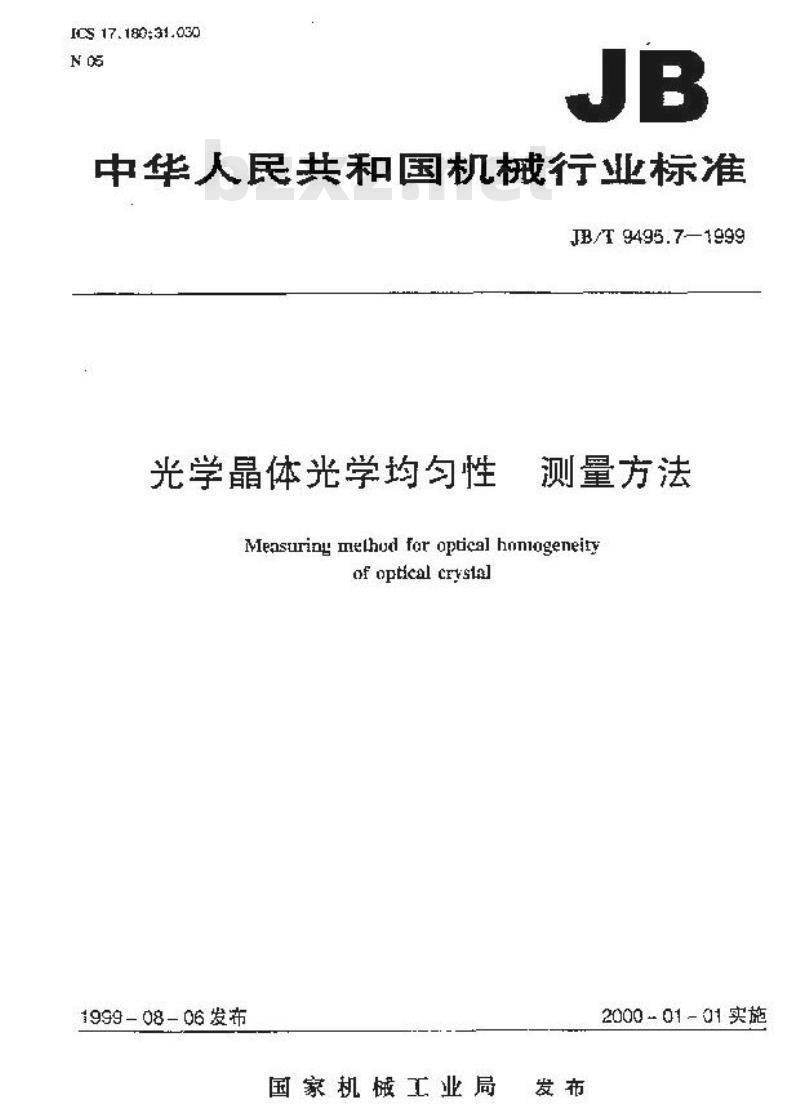

【机械行业标准(JB)】 光学晶体光学均匀性 测量方法

ICS 17.180:31.030
中华人民共和国机械行业标准
JB/T 9495.7-1999
光学晶体光学均性
测量方法
Measuring methud far opical hnniogeneirof optical crystal
1999- 08-06 发布
国家机械工业局
2000-01-01实起

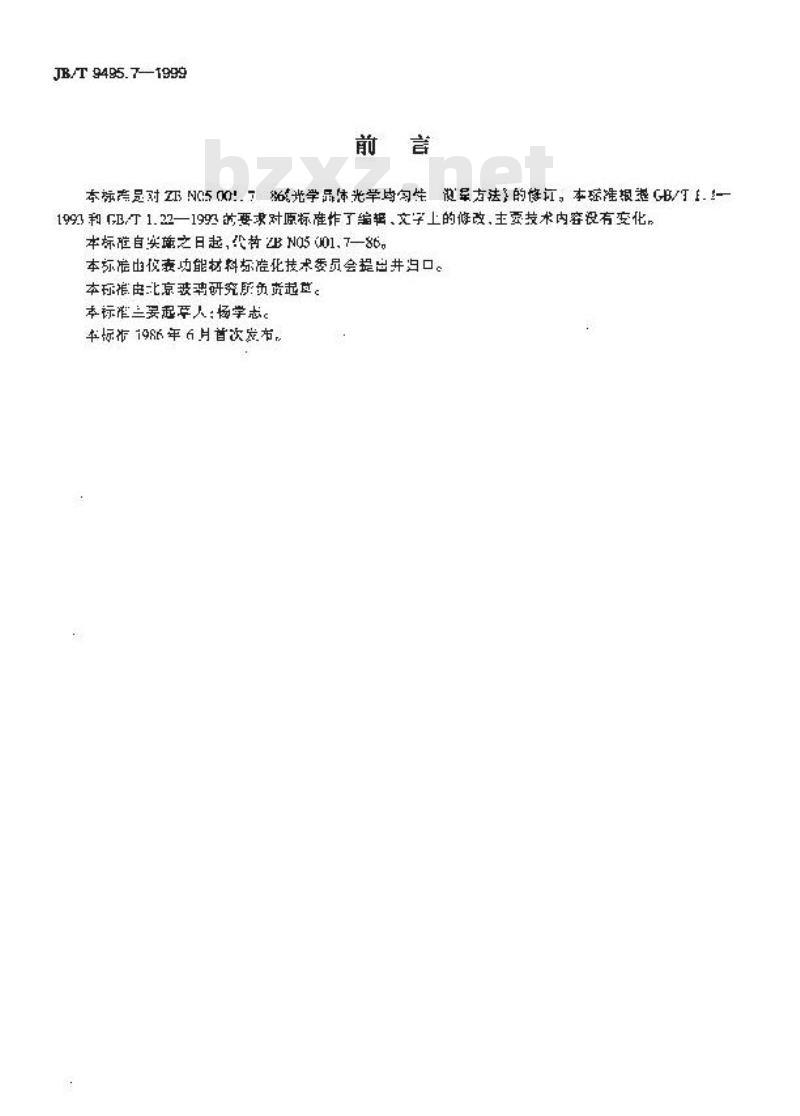

JB/T 9495.7—1999
本标声是对ZINO50O!.6光学品述光学内匀性润量有法的峰江。本准根举GB/TF.1993和B,T1.22一1993的要求对原标难炸了编帮、文学上的修改,主要技术内容没有变化，本标准自实之日起，代替2BN5(01.7—86。本标后出俊表功能材料标准化技术委员会提出井归口。本标准由比京变率研究所负资起草。本标准二要起再人：杨学志。
车标布198年6月首次发布，

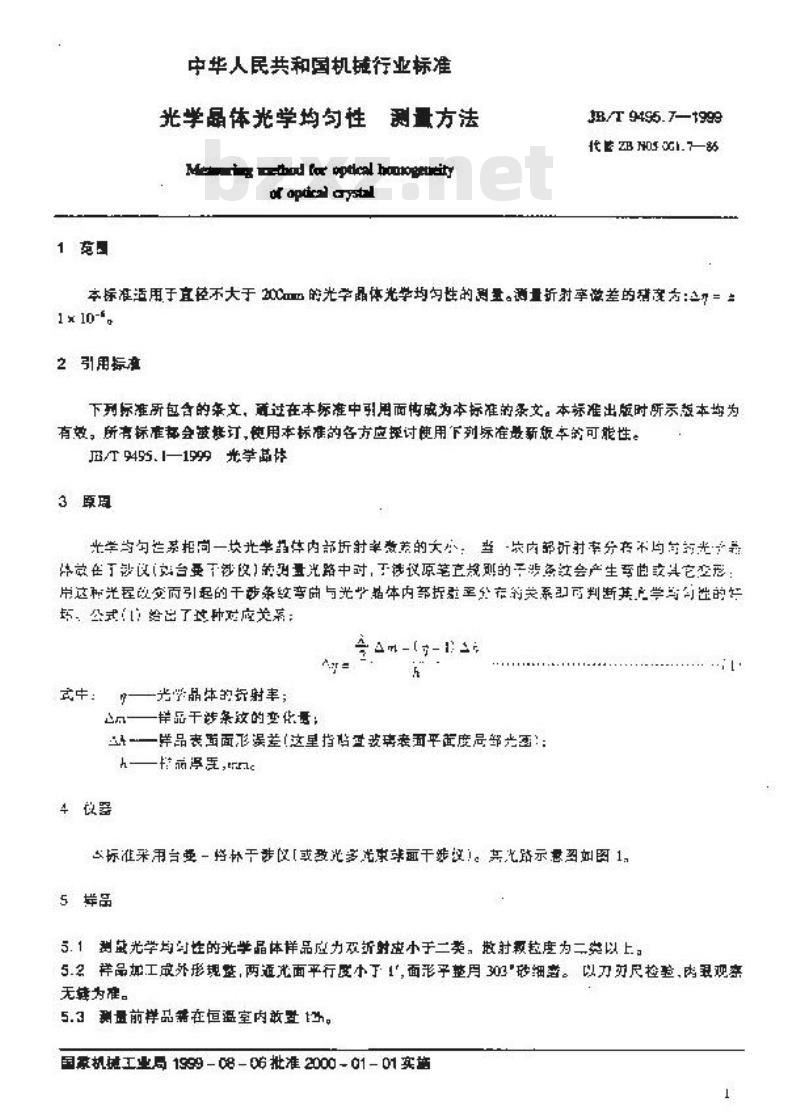

中华人民共和国机械行业标准
光学晶体光学均匀性
刷方法
ting edhod tee opeical honogeueityof opaical arystal
3B/T 9495.7—t999
代 ZB N05 OG1.7—85
本标准活用于直轻不大于20Cmm的光学晶体光学均勾性的测量。消量新射率微差的磺度为：=1×10-。www.bzxz.net
2、引用标度
下列标准所包含的案文，两过在本坏准中引用面情底为本标准的录文。本标准出牌时所示版本均为有效，所有标准都会被替订，使用本标准的各方应探讨便用下列标准最新版车的可能性。JB/T94595.1—1999 光学革估
3原盈
光学句系相向一块光学益体内部折射率数差的大小：当次内部沂射率分存不均前药光子器法敬在了钞议（效台要千钱的】范别量光路中时，于钱议原笔立规则的于步备效会产生孕的教具它变形：片这称光程改交而引起的干步条纹弯前与光学错体内部折就至分市的关系可判断其学与可坐的灯巧，公式给出了这种对应关案：a-(-
式中：——光学品体的折射率；样品干步条效的变化量：
—岸品表面面形误差！这星指贴置我再表面平面度部光西：h技品厚更，rn
4改器
心标准采用台要-将杯于这[或致光多光束球面干涉这！。克化路示意图如图1,5排品
5.1别蓝光学均针性的光学品体样品应力双折射变小于二类，救射颗粒度为二类以上。5.2样品加工成外形规整，两通光面平行度小丁1面形孚整月303砂细者。以刀刃尺检验，内跟观案无鞋为难。
5.3删量前样品带在恒温室内敢置h。国系机摊工业局1999-08-06批准2000-01-01实施I
6别量
6. 1 条件
JB/T 8495,7

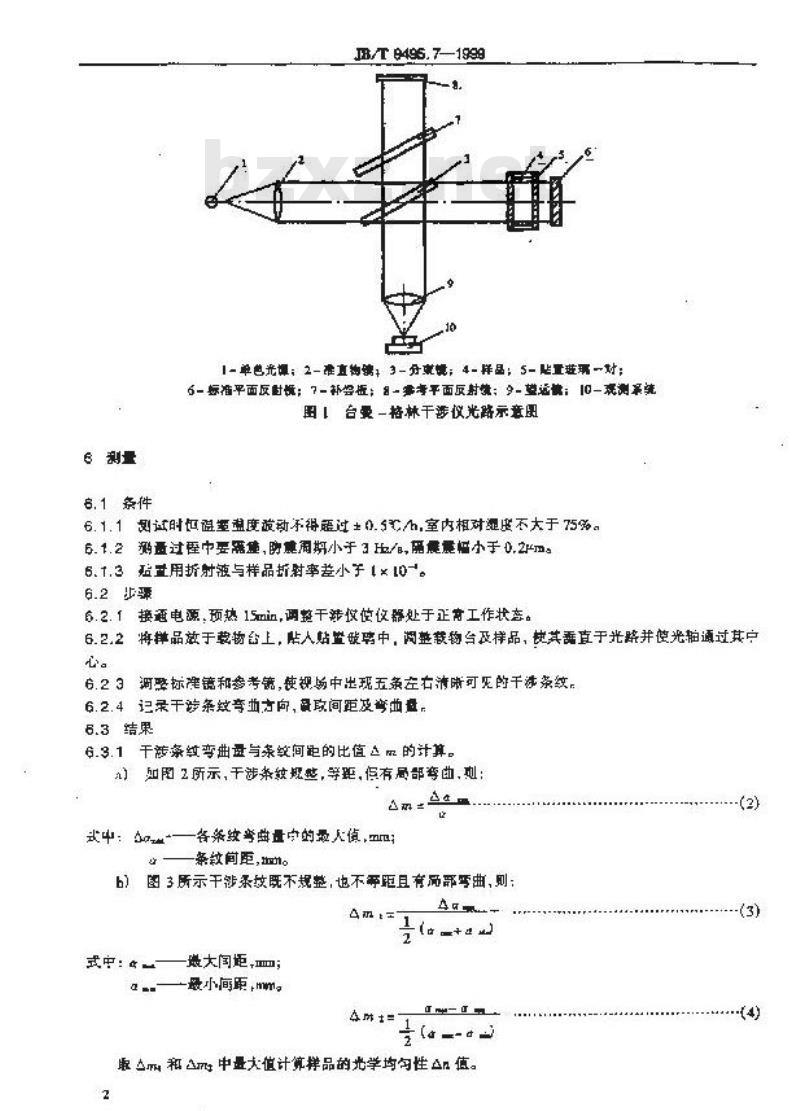

1-单些光课；2-准直物编，3-分就情；4-样品：5-能置进一对：6-标准平面反时慎：7-补会近：8-要每平面反射境：9-整运截：10-观测系统图台曼-格林干涉仪光路示意鼠
6.1.1划证时忆温至益度放动不得题过±0.5/h，室内相对显照不大于75%。6.1.2测画过程中要需随,难用期小于 3 H/B,隔无无幅小于0.2Fms6.1.3殖重用折射液与样品折射率差小于【×[0-。6.2步骤
6.2. 1 接通电源,预热 15min,调整干残仪仅器处于正高工作状套。将样品放于费物台上，贴人贴整做鸡中，阅举载物台及样品，快其直于光略并快光拍通过其户6.2.2
6.23调整标准镜和参考镜，使视场中出现五条在右清晰可见的干涉条纹，6.2.4记录干涉条效李典方向，量取间距及弯曲盘，6.3结果

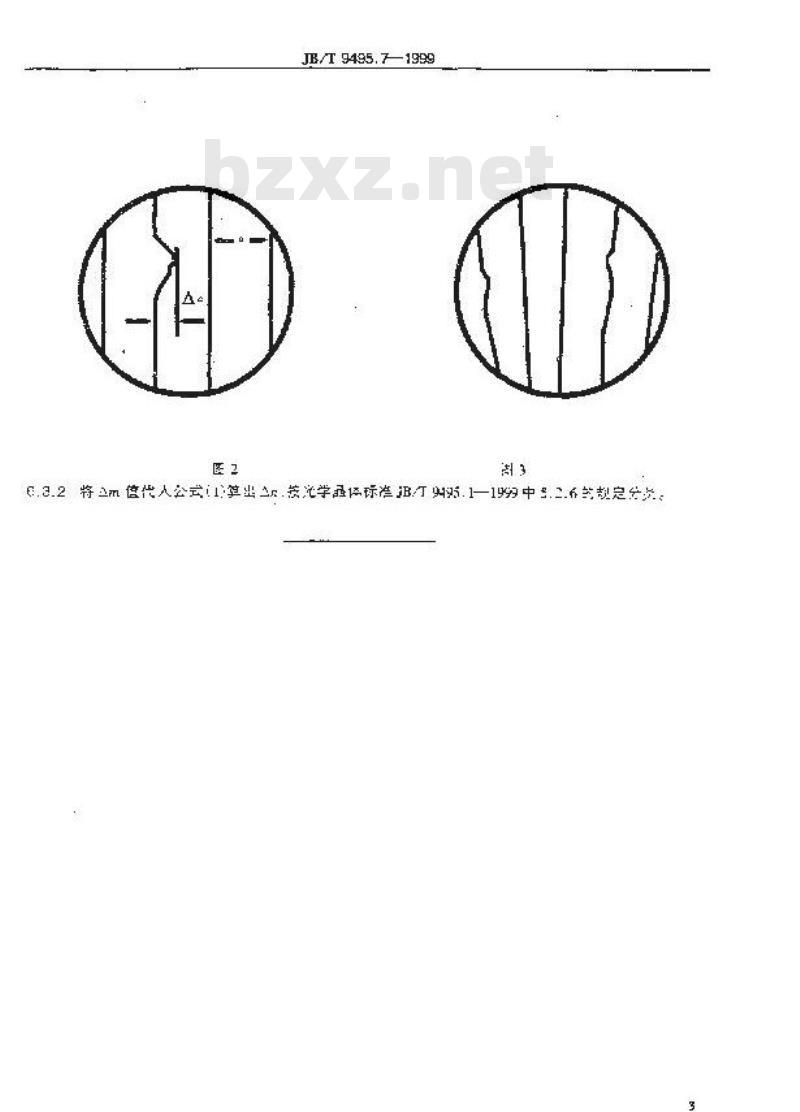

6.3.1干涉条纹变曲盈与录效间距的比值△m的计算。a）如图2所示，干涉条效规些，等距，促有尽部李曲，划：4
武中：am
各条纹季曲量守的录人慎，
争纹间距，。
6图3所示干录效既不规整，也不等距且育而部写典，则：Amt
中：4
遂大间距.血；
一般小间距，mm。
f(a--a)
取和中量大值计算撑品的光学均勾性值。2
JB/T 9495. 71999
6.3.2将2m值代人公式（1算出.接学品体标准JB/T9495.1199中9.二.6的规定分。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
