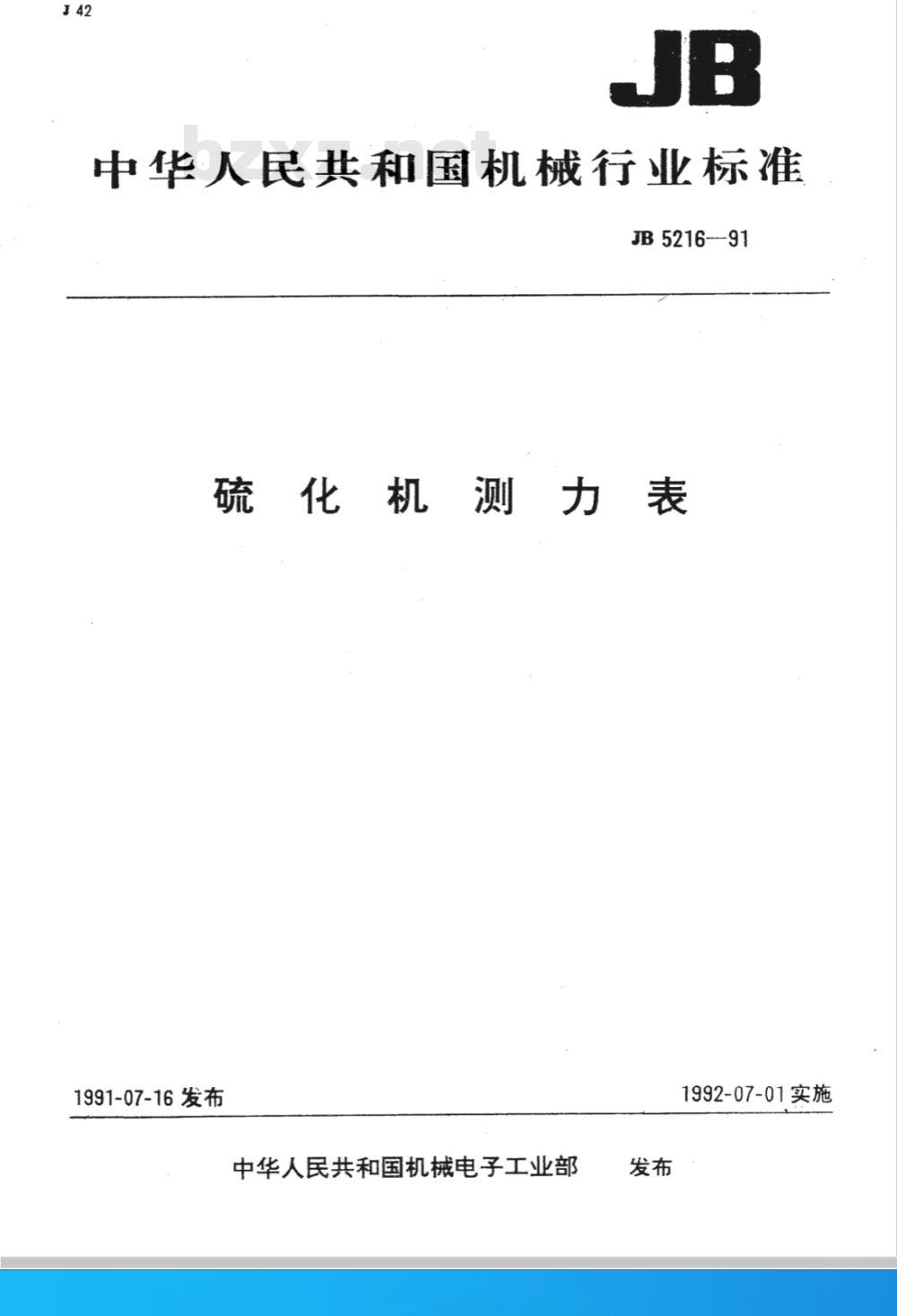

中华人民共和国机械行业标准
JB5216-91
硫化机测力表
1991-07-16发布
中华人民共和国机械电子工业部发布
1992-07-01实施

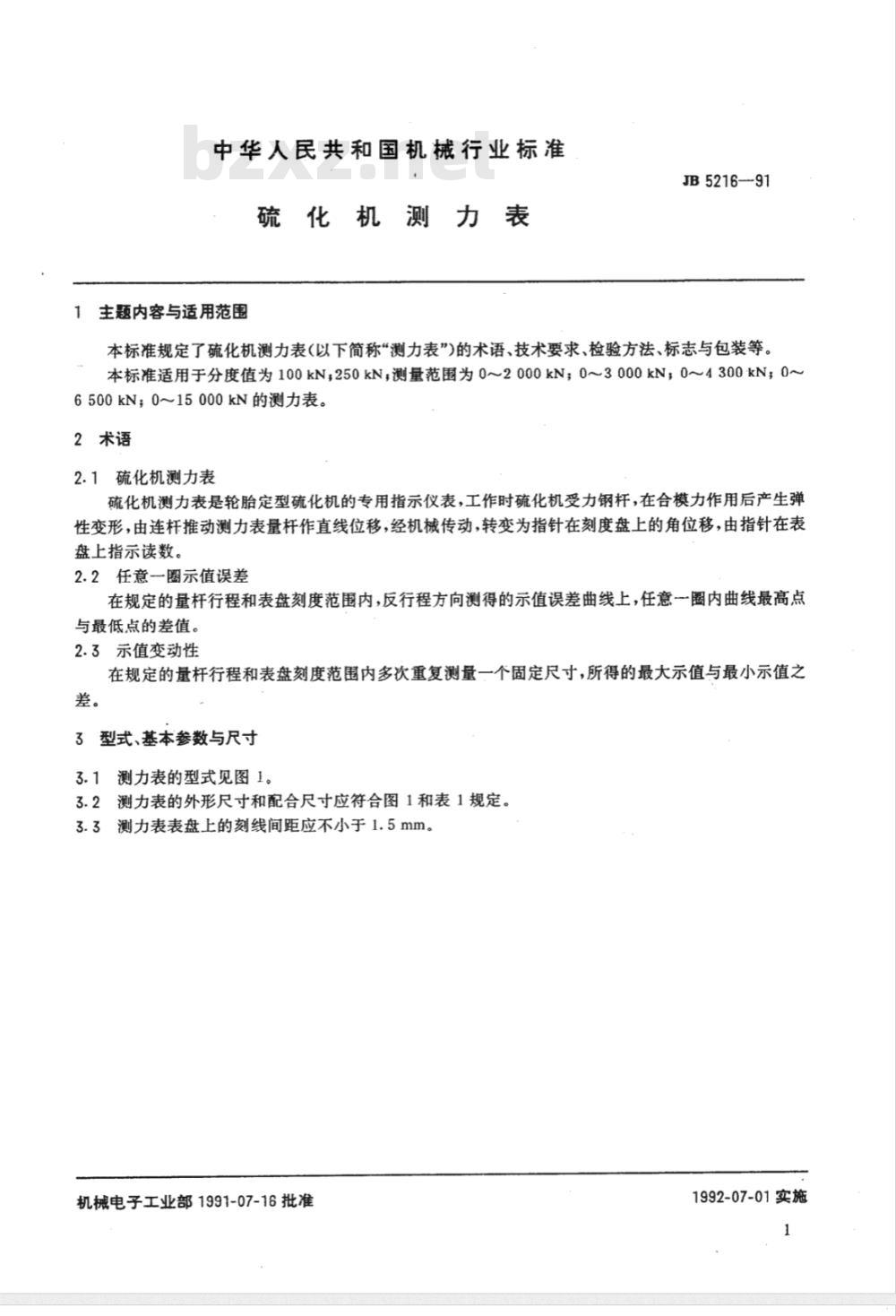

中华人民共和国机械行业标准
硫化机测力表
1主题内容与适用范围
JB5216-91
本标准规定了硫化机测力表(以下简称“测力表”)的术语、技术要求、检验方法、标志与包装等。本标准适用于分度值为100kN250kN，测量范围为0～2000kN；0~3000kN，0～4300kN；0~6500kN；0～15000kN的测力表。2术语
2.1硫化机测力表
硫化机测力表是轮胎定型硫化机的专用指示仪表，工作时硫化机受力钢杆，在合模力作用后产生弹性变形，由连杆推动测力表量杆作直线位移，经机械传动，转变为指针在刻度盘上的角位移，由指针在表盘上指示读数。
2.2任意一圈示值误差
在规定的量杆行程和表盘刻度范围内，反行程方向测得的示值误差曲线上，任意一圈内曲线最高点与最低点的差值。
2.3示值变动性
在规定的量杆行程和表盘刻度范围内多次重复测量一个固定尺寸，所得的最大示值与最小示值之差。
3型式、基本参数与尺寸

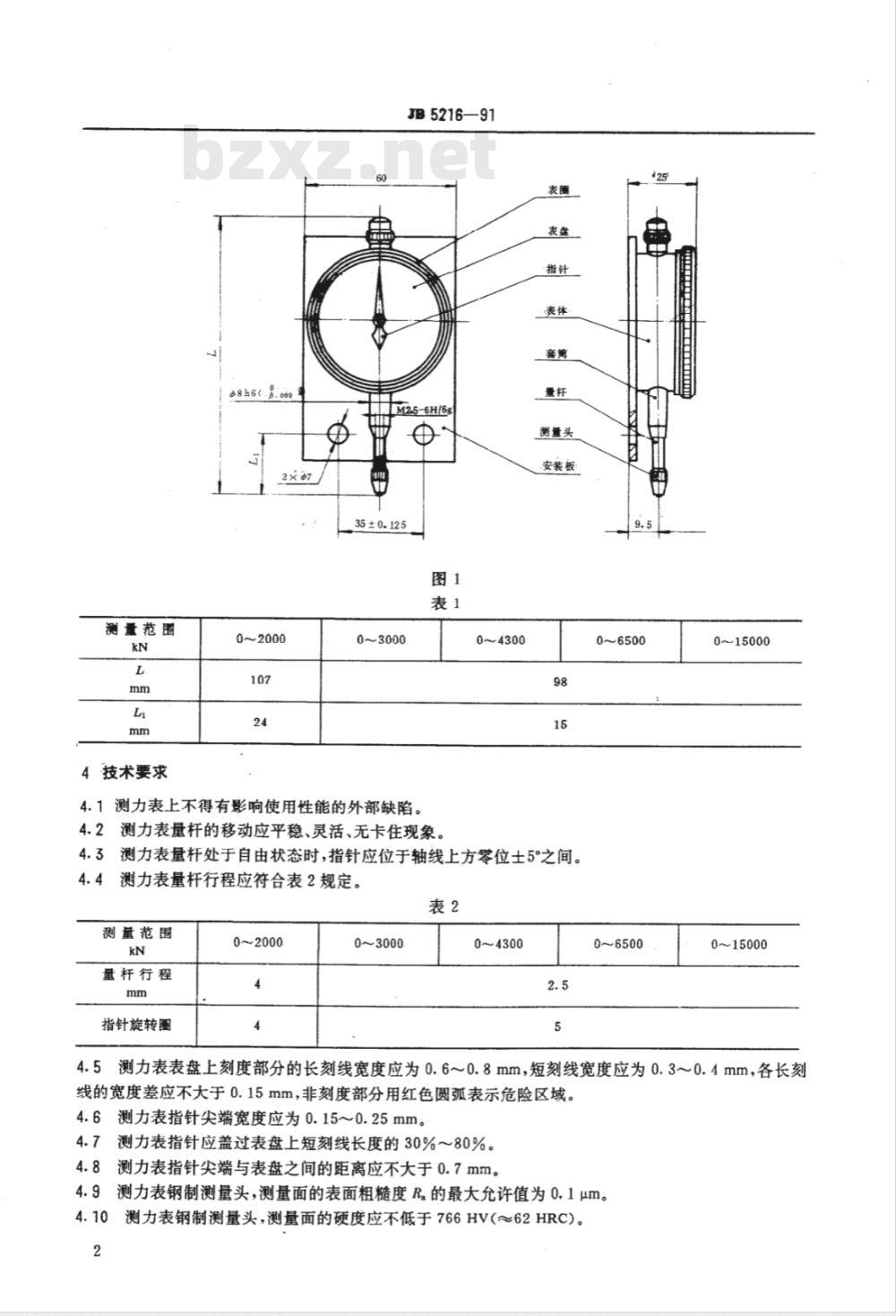

3.1测力表的型式见图1。
3.2测力表的外形尺寸和配合尺寸应符合图1和表1规定。3.3测力表表盘上的刻线间距应不小于1.5mm。机械电子工业部1991-07-16批准1992-07-01实施
测量范围
4技术要求
0~2000
B5216—91
35 ± 0.125
0~3000
4.1测力表上不得有影响使用性能的外部缺陷。测力表量杆的移动应平稳、灵活、无卡住现象。4.2
0~4300
安装板
4.3测力表量杆处于自由状态时，指针应位于轴线上方零位士5°之间。4.4测力表量杆行程应符合表2规定。表2
测量范围
量杆行程
指针旋转围
0~2000
0～3000
0~4300
0~6500
0~6500
0~15000
015000
4.5测力表表盘上刻度部分的长刻线宽度应为0.6~0.8mm，短刻线宽度应为0.3～0.4mm，各长刻线的宽度差应不大于0.15mm，非刻度部分用红色圆弧表示危险区域。4.6测力表指针尖端宽度应为0.15~0.25mm。4.7测力表指针应盖过表盘上短刻线长度的30%～80%。4.8测力表指针尖端与表盘之间的距离应不大于0.7mm。4.9测力表钢制测量头，测量面的表面粗糙度R的最大允许值为0.1μm。4.10测力表钢制测量头，测量面的硬度应不低于766HV(～62HRC)。2
JB5216—91

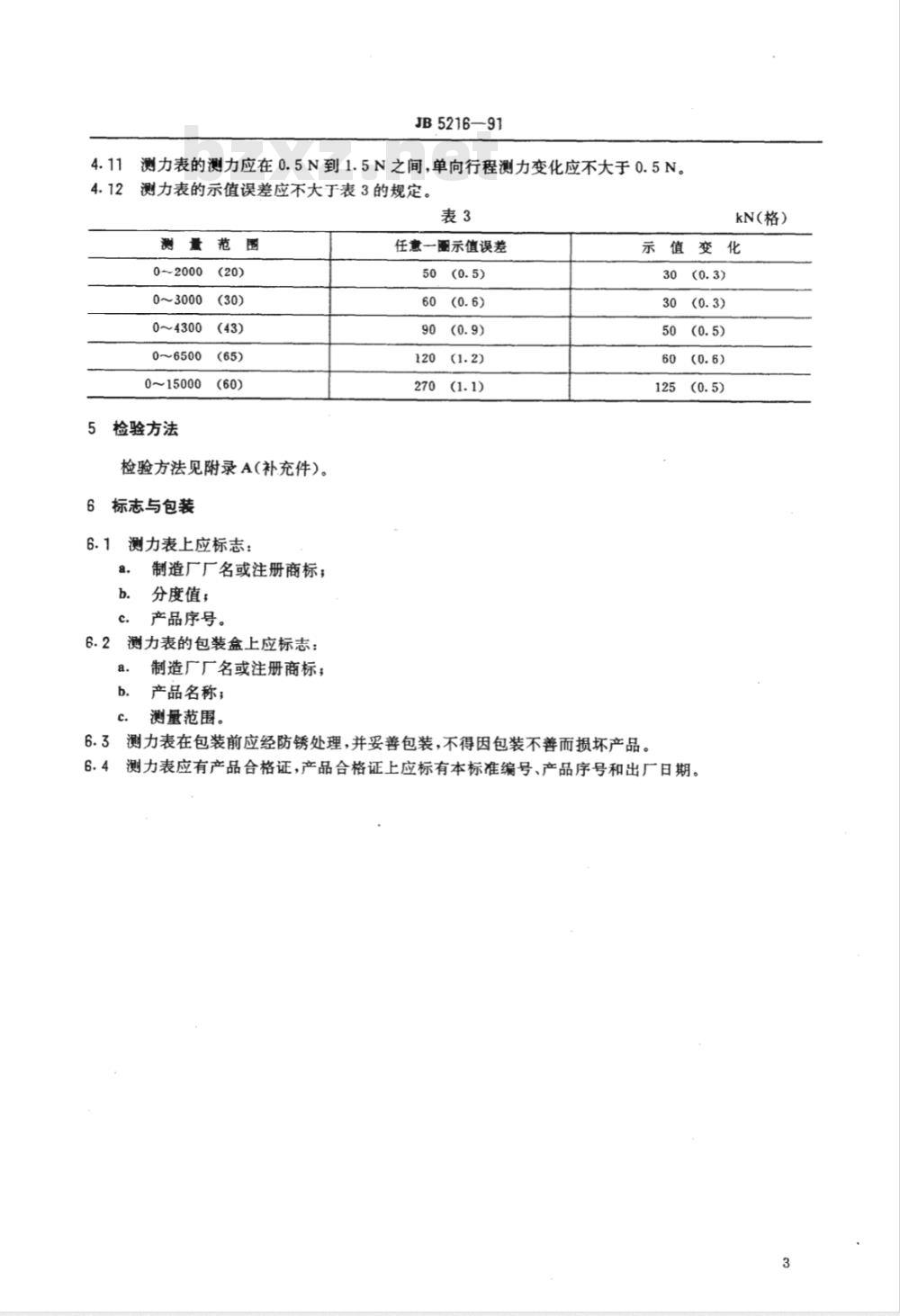

测力表的测力应在0.5N到1.5N之间，单向行程测力变化应不大于0.5N。测力表的示值误差应不大于表3的规定。4.12
测量范围
0~2000
0~3000
0~4300
0~6500
0~15000
检验方法
检验方法见附录A(补充件)。
标志与包装
测力表上应标志：
制造厂厂名或注册商标；
分度值；
产品序号。
6.2测力表的包装盒上应标志：
制造厂厂名或注册商标；
产品名称；
测量范围。
任意一图示值误差
kN(格）
示值变化
6.3测力表在包装前应经防锈处理，并妥善包装，不得因包装不善而损坏产品。6.4下载标准就来标准下载网
测力表应有产品合格证，产品合格证上应标有本标准编号、产品序号和出厂日期。JB5216—91

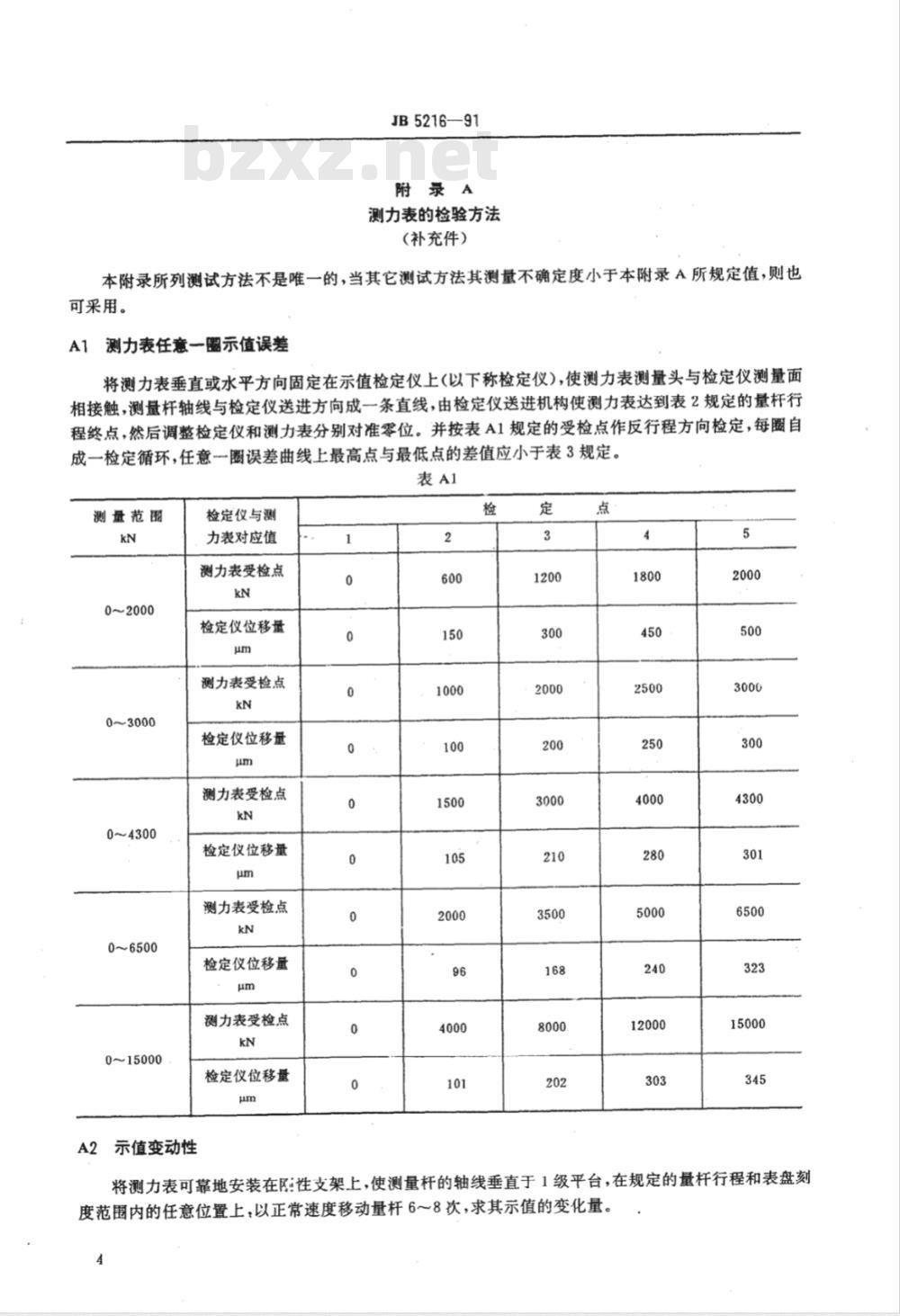

附录A
测力表的检验方法
(补充件）
本附录所列测试方法不是唯一的，当其它测试方法其测量不确定度小于本附录A所规定值，则也可采用。
测力表任意一圈示值误差
将测力表垂直或水平方向固定在示值检定仪上(以下称检定仪），使测力表测量头与检定仪测量面相接触，测量杆轴线与检定仪送进方向成一条直线，由检定仪送进机构使测力表达到表2规定的量杆行程终点，然后调整检定仪和测力表分别对准零位。并按表A1规定的受检点作反行程方向检定，每圈自成一检定循环，任意一圈误差曲线上最高点与最低点的差值应小于表3规定。表A1
测量范围
0～2000
0~3000
0~4300
0~6500
0~15000
检定仪与测
力表对应值
测力表受检点
检定仪位移量
测力表受检点
检定仪位移量
测力表受检点
检定仪位移量
测力表受检点
检定仪位移量
测力表受检点
检定仪位移量
A2示值变动性
将测力表可靠地安装在：性支架上，使测量杆的轴线垂直于1级平台，在规定的量杆行程和表盘刻度范围内的任意位置上，以正常速度移动量杆6～8次，求其示值的变化量。A3对检定仪不确定度要求
JB5216—91
检验测力表精度的检定仪不确定度应不大于2um。附加说明：
本标准由全国量具、量仪标准化技术委员会提出。本标准由机械电子工业部成都工具研究所归口。本标准由上海自动化仪表九厂负责起草。本标准主要起草人顾元鸿。
中华人民共和国
机械行业标准
硫化机测力
JB5216-91
机械电子工业部机械标准化研究所出版发行（北京8144信箱邮编100081）
版权专有不得翻印
河北省清河县印刷厂印刷
印张%
开本880×12301/16
字数10000
1991年12月第一版
1991年12月第一次印刷
印数00.0011000定价1.00元
编号0381
