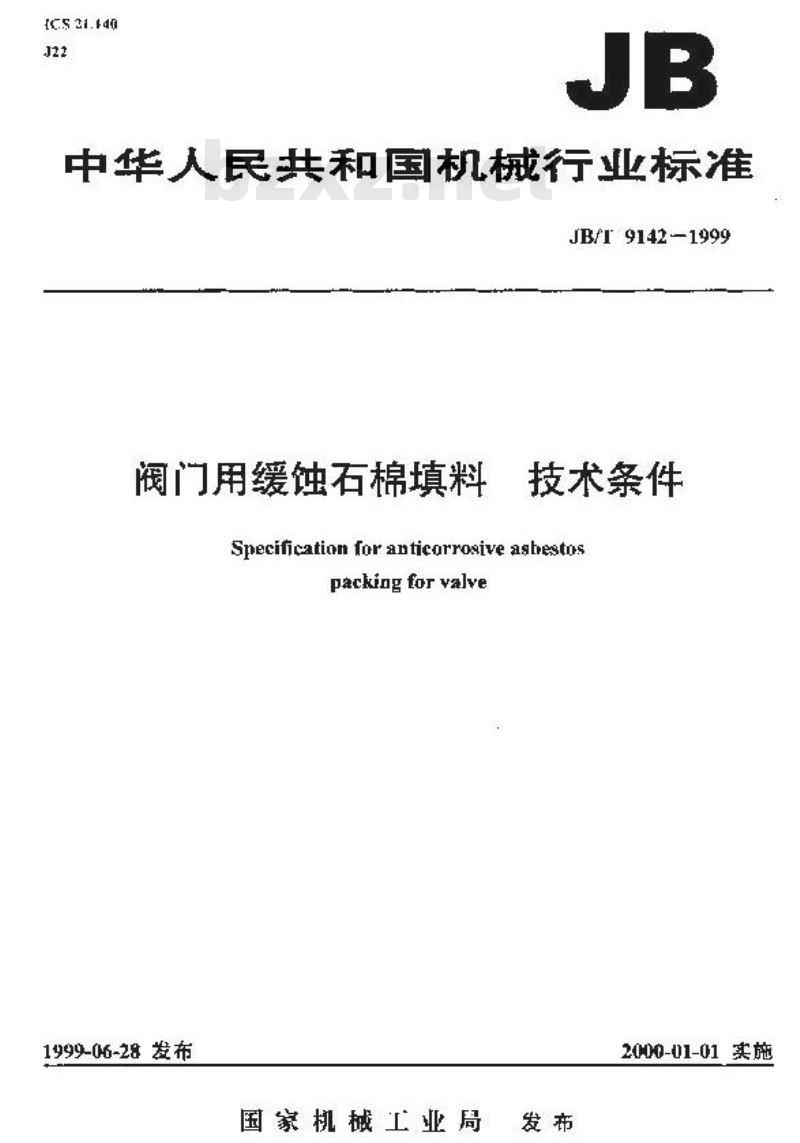

【机械行业标准(JB)】 阀门用缓蚀石棉填料 技术条件

中华人民共和国机械行业标准
JB/I9142-1999
阀门用缓蚀石棉填料
技术条件
Specification for anticorrosive ashestospacking forvalve
1999-06-28发布
国家机械工业周
2000-01-01 实施
JB.T9142-1999
中标准是对ZBJ2202090阀：用缓蚀石棉填料技术条件”进行的修订。修订时：刘原标准作了编转性修改，主要技术内容没有变化。本标准自实施之日起代替ZBJ22020—90。本标准由填料静渐封标准化技术委员会根出并归，本标准起卓单你：台肥通用抗械研究所，术标推生要起草人：核书益：

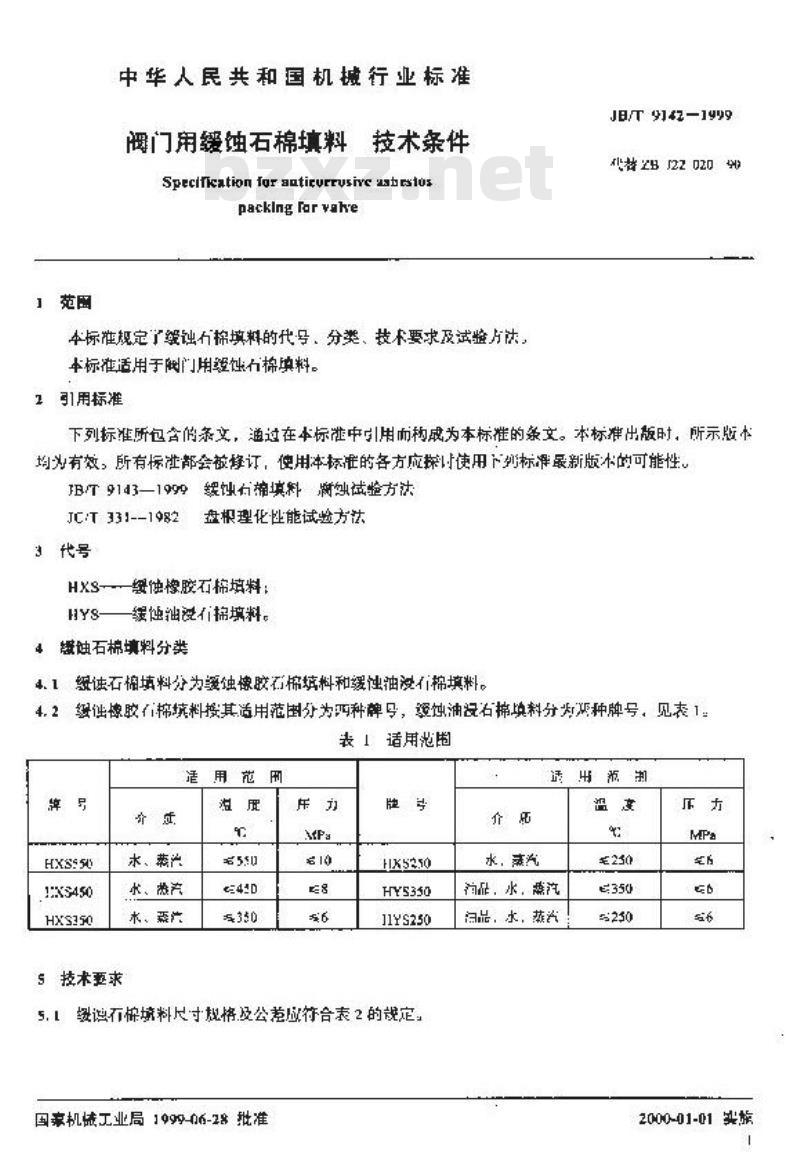

中华人民共和国机械行业标准
阀门用缓蚀石棉填料
技术条件
Specifkcation foraatirurrusive aabrstospacking far vahe
本标准规定了毁蚀石棉填料的代号，分类、技术要求及试整片达，本标准适用于阀门用短蚀石棉填料。2引用标准
JB/T9142-1999
下列标准所包含的条文，通过在本标泄中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标注部会被修订，使用本标准的各方应探使用下抑标准最新版术的可能性B/T9143—1999缇蚀有棉填料纱试验方达JC/T331--1982
3代号
盘根理化性能试验方法
HXS-經蚀橡胺石棉料：
缓蚀油没有棉填料。
暖蚀石棉填料分类
4.1级蚀石棉填料分为薯蚀像胶石棉料和缓博油浓棉填料4.2强础橡胶个棉填料授其适用范围分为四种牌凸，缓蚀油没石棉填料分对邓种牌号，见表1表1适用池围
适用范用
1x3450
HXSI50
水、蒸汽
水、带汽
术、蒸汽
S技术要求
HX5310
HYS350
J1YS250
5.1级蚀石棉境料尺寸规格及公差应符合表2的裁定，国豪机燃工业局1999-06-28批准价活
水，蒸汽
适范制
为品，水，燕汽
问品，水，蒸汽
ss:250
2000-01-01光施
实料案
埃姆高

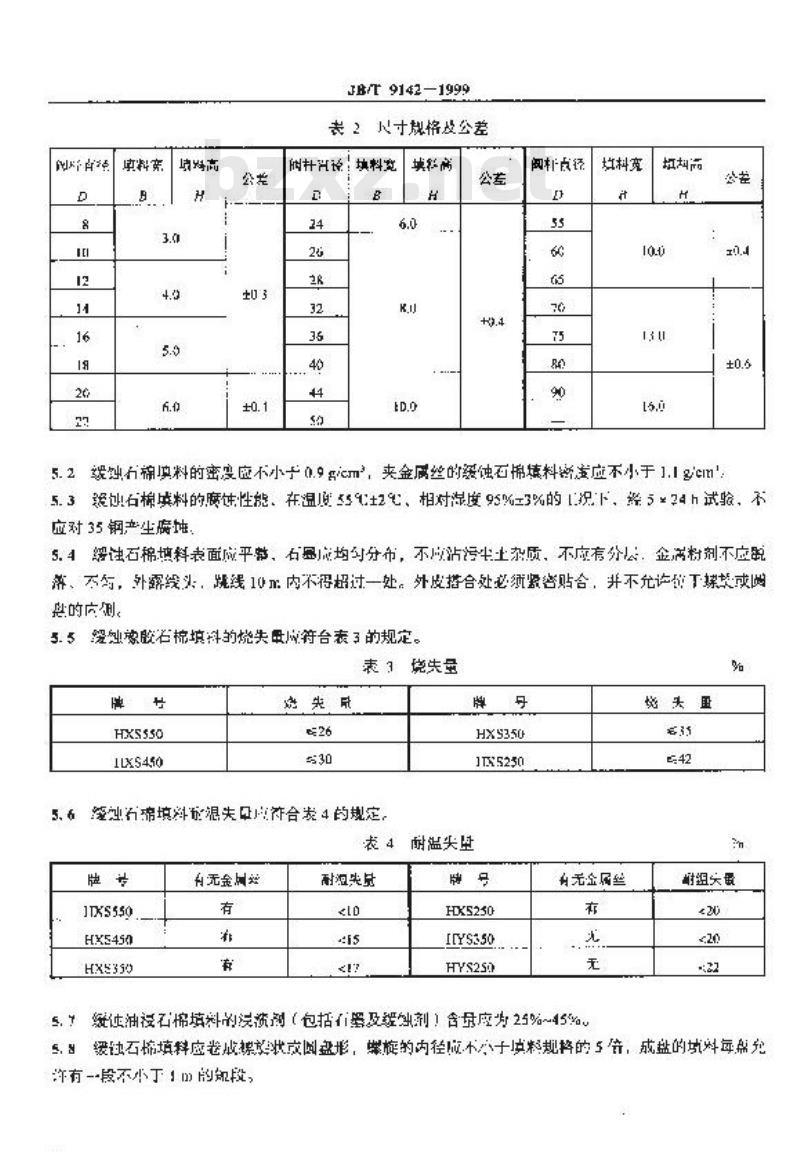

JB/T9142—1999
表寸规格及公差
闽杆径！填料究
填轻离
阅杆点径
短封酒
5.2缓蚀石棉填料的密度应不小于0.9g/cm，夹金属丝的缓蚀石棉填料断应不小于1.1g/cml5.3短仙石棉填料的腐蚀性能，在温典559±2%、相对湿度95%3%的1况下，经5*24h试验，不应对35钢产尘腐地
5.4缪蚀石棉填料表面应平带，右显成均匀分布，不成沾污尘土杂质，不应有分么：企满粉剂不应脱济、不街，外露线为：：跳线1内不得超过一处。外皮播合处必须紧咨贴合，并不允连他工的内侧。
滘独象胶石棉填科的烧失母成符台表3的规定。5.5wwW.bzxz.Net
表3境失量
HXS550
ILXS450
落独石确境料死失母成贫合表4的规定牌
HXS35H
耐温尖型
TXS550
HX5450
HX5359
无金效
耐湿失岛
HDK5250
I[YS350
HYS250
有无金属丝
袋使油衫石棉填料的法遗划（包括爱及独剂！含量应步25%~45%5.
蛇头鱼
耐组大最
5.缓独石怖填料应卷成操求状放國盘形，继旋的内径成不心于料规格的5倍，成盘的域料每鼎分许有-段不小于1的知段

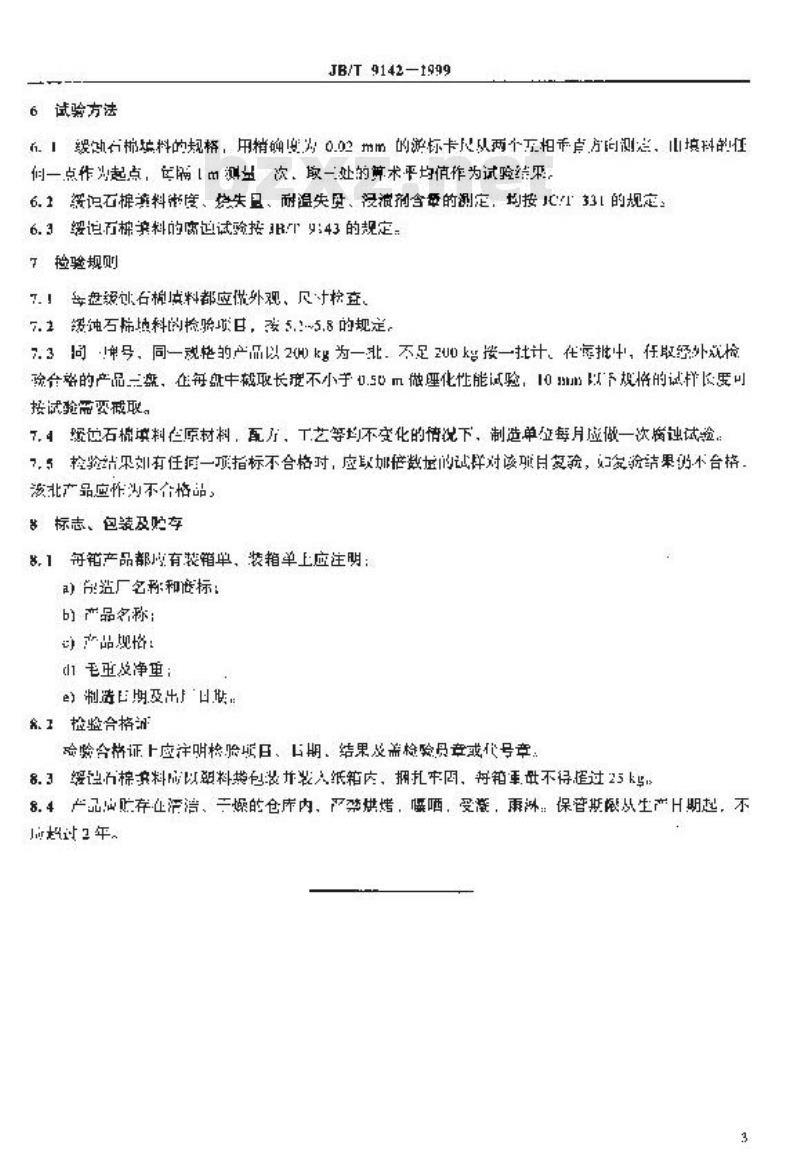

6试验方法
JB/T9142—1999
！毁划石棉端料的规桥，用梢确要为0.02m的游标卡尺以两个五相币卢方白测定，山填科的位间一点作为起点，在需【m测益次，取一处的筛术平均值作为试验继果，6.1按识石棉落料微度、您失且、耐温失费、浸浪剂含每的测定，均按71331的规定：6.3过而棉亲料的离过试酸按R9：43的规定了检验规则
T.！每盘级创右棉填料都应做外观、尺十检查、7.2缓神石筛地料的检验项甘，按5.！~5.8的规定。7.3同净号，同一规格的产品以2()kk为一北，不足2U0k接一拉计、在示批中，任取经外就检确全咨的产品三宽，在每盘中载取长不小于150m做理化性能试验，10的下规将的试样长要可成途能聚取。
7.缓位石棉填料烂原材料，配力、工艺等均不定化的情况下，制造单笠每月应做一次摘蚀试验，7，5检验站果如有任间一顶指标不合格对，应取数基的试群对该项目复验，妇复淤结果仍不台格，滋北产品应作为不合格品，
*标志、包装及贮存
3.1每箱产品都有装销单，装箱单上应注明：）部造厂名称和商标：
b）产品名称：
产品现格：
l毛重及净重：
e）制造日期及出产口帖
8.1检验合格证
验验合格证上应准明格验所日、占期、结果及盖检验员章或代号章：8.3缓性棉衰料品以塑料带包浓装入低箱内，拥扎牢固，再箱年盘不得过258.4产品出贮存在浩、于燥的仓库内，严势烘烤，临晒，受意，雨：保管期概从生产H期起，不超过2年。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
