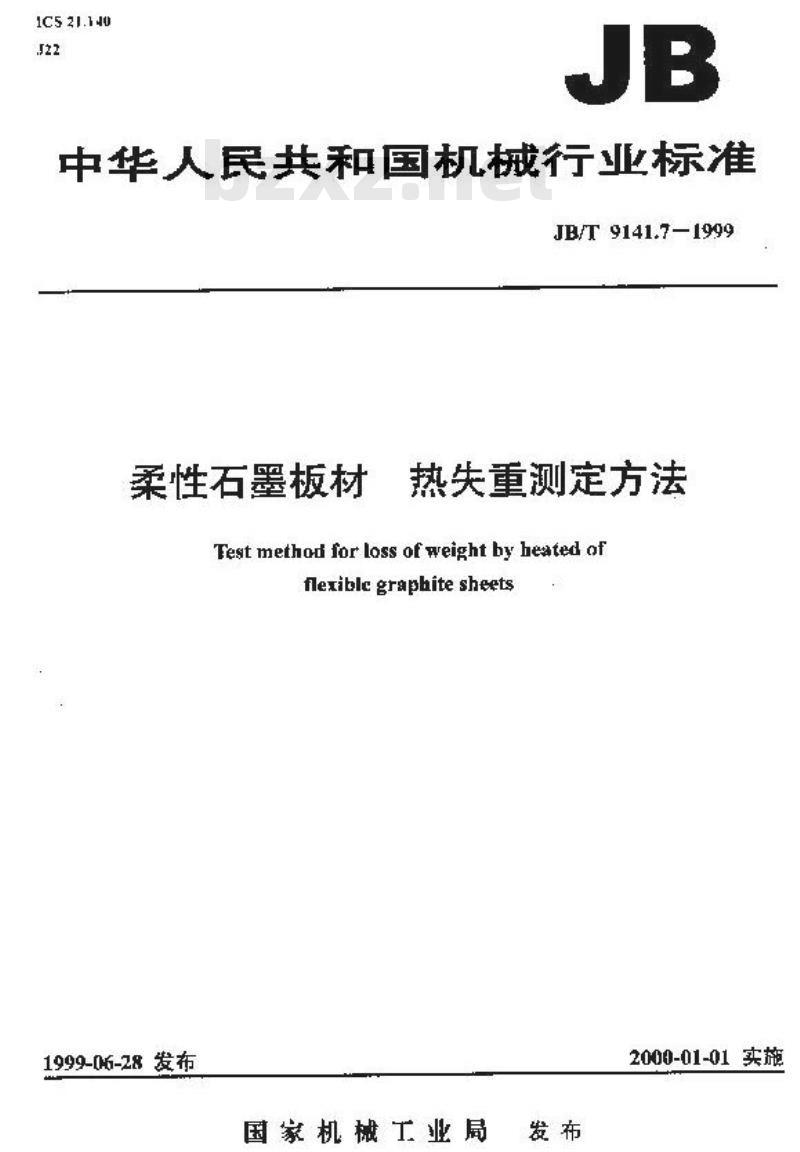

【机械行业标准(JB)】 柔性石墨板材 热失重测定方法

1C521.140
中华人民共和国机械行业标准
JB/T9141.7-—1999
柔性石墨板材
热失重测定方法
Test method for loss of weight by heated offlexiblcgraphitesheets
1999-0G-28发布
国家机械工业局
2000-01-01 实施

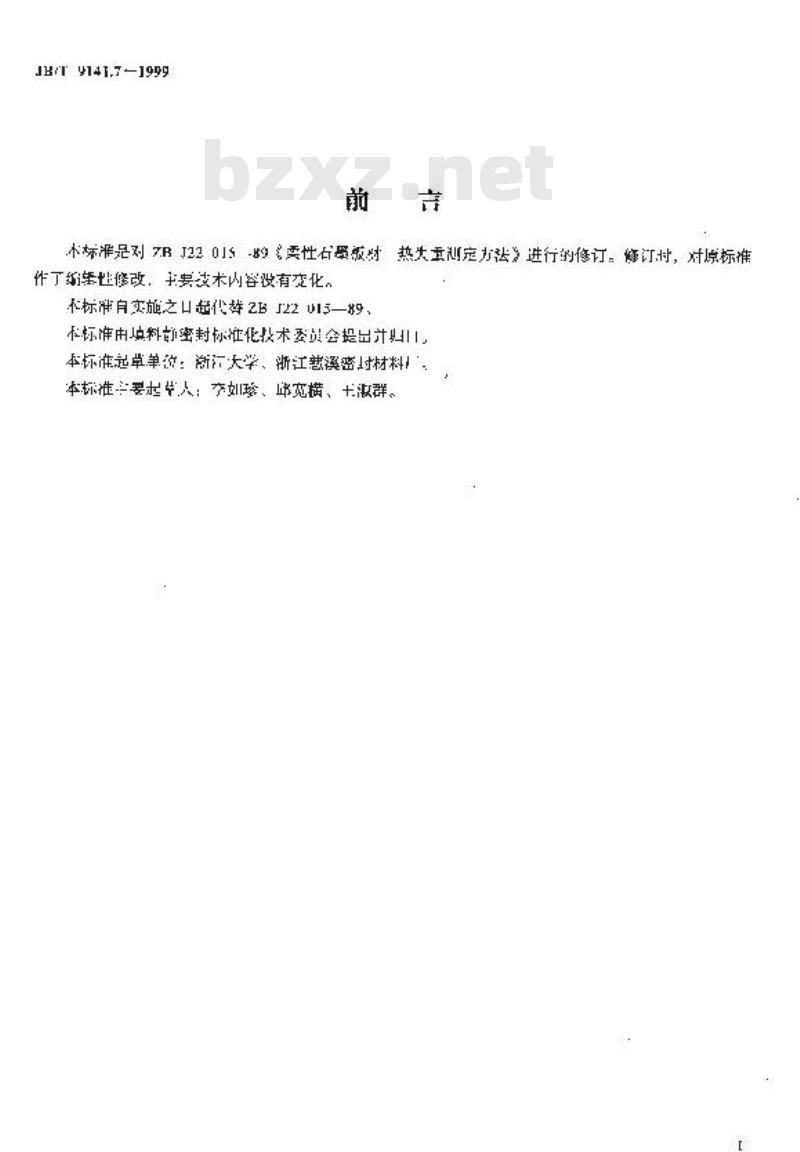

JErT9141.7-1999
小标准是对7RJ22015-89要性右量版财热失重测定为法》进行的修订，修订时，对原标准作丁统性修改，主要技术内容妆有变化。标准自实施之口起代替2BJ22U15—、本标准由填科的密封标准化技术委员会提出计本标准起草单位：渐际大学、浙江慧溪密过材料！本标准要求华人：李如珍、邱宽横、十激群。范围

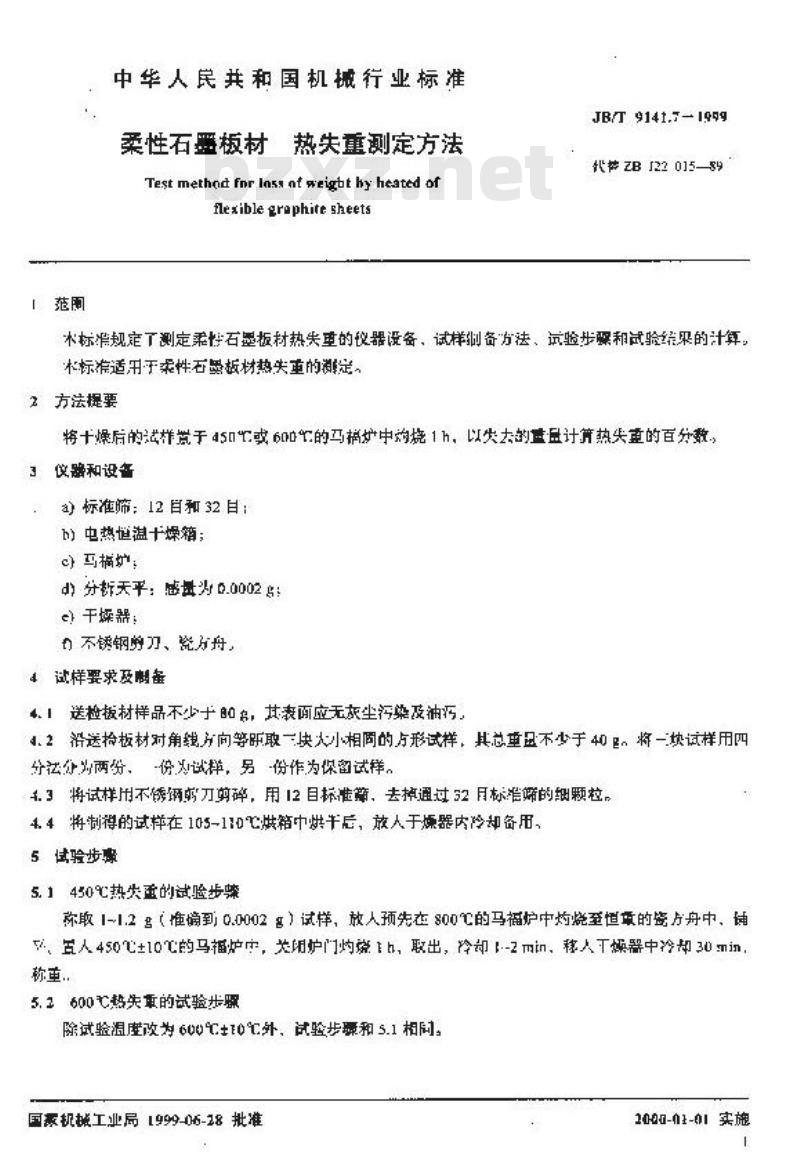

中华人房井和国机撼行业标准
柔性石爵板材：
热失重测定方法
Test method fnr Ias at weigbt hy heated offlexible graphite sheets
JB/T9141.7-1999
找带ZB[22015—89
木标增规定了测定乘快石墨板材热失单的议器设备，试样制备方法、试验步和试验维果的计算。不标准适用于柔性石墨板材热失重的润定。2方法提要
将十燥后的试样岚于450或60的马摘炉中灼烧1h，以失大的盒盘计热失重的百分数，3仪器和设备
a）标准筛：12和32自：
h)电热恒温十燥箱；
c）马橘坨：
d）分款天平：感量为0.0002号：e）干燥器：
不锈钢剪刀、瓷方舟。
4试样要求及制备
4.！送检板材样品不少于的，其表面应无灰尘污染及油污，4.2沿送拾板材对角线力向等距取一块小相固的点形试样，其总重不少于40。将一块试样用四分选处两贫，份为试样，另份作为保留试样，4.3将试样用不剪刀剪碎，用12目标准筛，去掉通过32月标增筛的细颗粒，4.4将制得的试样在105-110℃烘箱中烘干后，放人于炼器内冷却备用，5试验步骤
5.1450%热失再的试验步媒
称取1-1.2g（惟确到0.0002）试样，放人预先在800的马福炉中灼烧至恒量的瓷方舟中，，宜人450T±10T的马福炉巾，关用炉门灼烧1h，联出，冷却[.-2min，移人T燥器中冷却30min称重.
5.2600C热失量的试验步照
除试验温度政为60+0外，试验步源和5.1相同国豪机械工业局1999-06-28批准2000-01-01实施

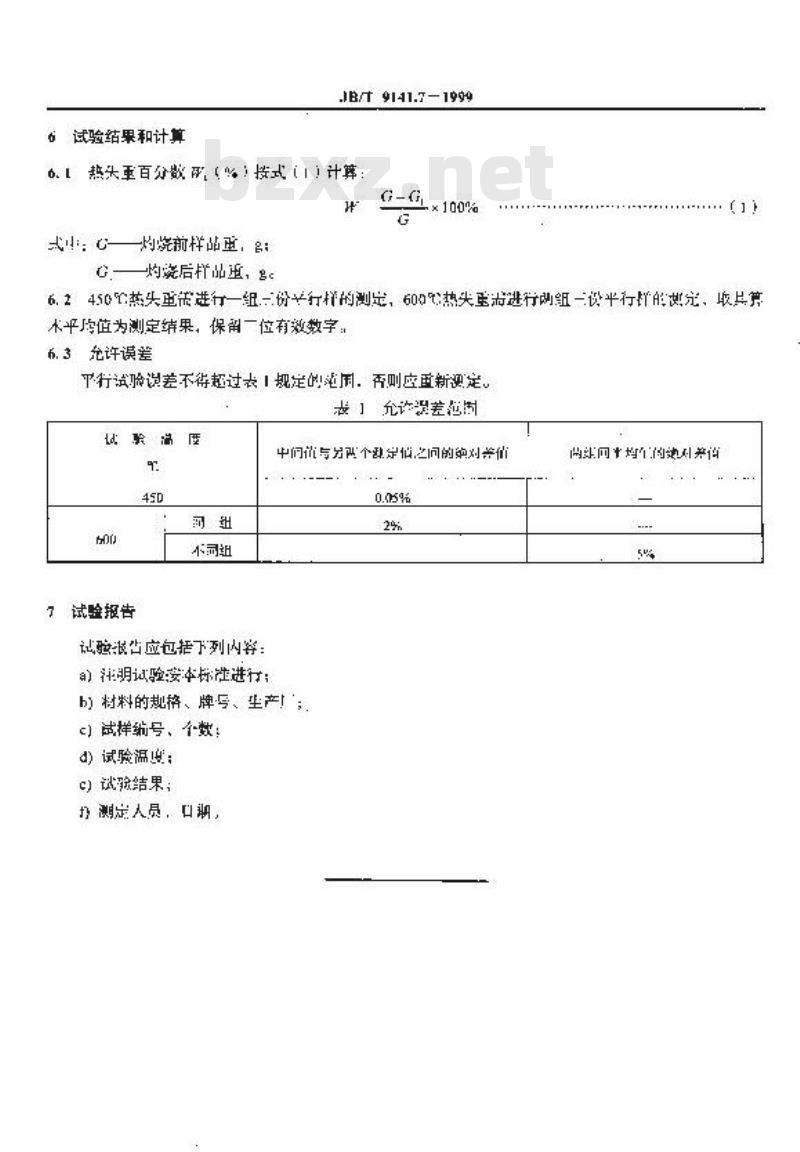

6试验结果和计算
JB/T 9141.7—1999
6热头重百分数配（%）接式（）计算G-G
式中：心—灼烧前样品重，：
心灼瓷后样品重，名。
×100%
6.2450它热头重带进行一组一份行样的测定，600%热失重步进行网组一份平行能完，取点算术平度为测定练果，保留一位有效数字：6.3充许误差
乎行试验说差不得超过表！规定的范围，否则应更新逆定。丧」允许差范围
试验品度
不酮组
了试验报告
试验退凸应包括下列内等：
a）注明试验安本标准进行：
中间问值与另两个跌定估,之间的跑对并价0.05%
b)材料的规格、牌弓、坐产厂；c）试样编号、个数：
d）试验温度：
c）试验结果：
测定人员，口期，
以中均的迪则美估
